CK-S640半导体行业RFID读写器CK-S640系列读卡器符合世界SEMI标准、是专门面向半导体制造业开发的RFID系统。CK-S640系列读卡器工作频率为134.2KHZ，采用HDX半双工数据传输模式，可兼容Texas Instruments公司产的CID载体，具有出色的读写可靠性和耐环境性，在生产效率的维持和耐清洗性需求较高的半导体制造车间，有广泛的应用价值。CK-S640系列读卡器兼容SECS指令，可无缝接入现有的半导体生产设备中。读写器选型型号CK-S640-H12CK-S640-AP60SCK-S640-AP60E描述CIDRW读写头放大器单元放大器单元通信接口SECS+RS485SECS+Profinet(Modbus TCP) 电气参数◆工作频率：134.2KHZ◆无线传输速率：2 kbit /s◆RFID标准：符合RFID无线接口标准（ISO/IEC 18000-2）◆半导体业标准：符合SEMI （E4、E5、E99、E15.1、E144-0312）◆CID载体类型：RI-TRP-DR2B(-30)，RI-TRP-WR2B(-30)，RI-TRP-IR2B(-30)，RI-TRP-RR2B(-30)◆感应范围  读取距离：0~70mm(跟载码体性能与使用环境有关)  写入距离：0~60mm(跟载码体性能与使用环境有关)◆工作电压：DC24V工    耗：≤2.5W◆型号指示：红色LED，绿色LED◆通讯接口：RS232（SECS）-标配            RS485（Modbus RTU）-选配            Profinet，Modbus TCP-选配机械特性防护等级：IP54通讯连接：M12×1连接器外壳材料：铝合金尺寸大小：110mm×70mm×40mm重    量：大约200g应用领域半导体自动化生产线，动力锂电池生产线，汽车产线等

1. 简介 CK-FR08-E02是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。读卡器同时支持标准工业通讯协议ProfiNet和 Modbus TCP，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。广泛应用在仓库物料，生产过程，生产加工，AVG站点控制等管理。高频技术优点：快速的读卡速度、中短读卡距离、对低频抗干扰强。2. 产品特征 ◆ 供电方式：POE供电(以太网供电46-54V),直流24V◆ 功耗：2.5W;◆ 电路保护：带极性接反保护；◆ 工作频率：13.56MHZ；◆ 协议标准：ISO15693;◆ 支持标签类型：I-CODE2、I-CODE SLI；◆ 读卡距离：0-100mm；◆ 读卡速度：读UID  8Byte 4m/s 、读数据块8Byte 3m/s、写数据块 8Byte 1m/s◆ 通信接口：以太网◆ 通信协议：ProfiNet、MODBUS TCP；◆ 工作湿度：10－90% RH；◆ 工作温度：-25℃－+85℃；◆ 防护等级：IP-67;◆ 外壳材质：铝+ABS工程塑料 3. 电气参数 物理及环境特性：项目技术参数操作温度-25℃~85℃存储温度-25℃~120℃湿    度5%~95%非凝结状态重    量230g跌落测试1.2米自由跌落ESD性能空气放电±15KV,接触放电±8KV密封标准IP67电气参数指标：项目技术参数供电方式POE供电(以太网供电46-54V)直流24V功   耗2.5W电路保护带极性接反保护工作频率13.56MHZ协议标准ISO15693支持标签类型I-CODE2、I-CODE SLI读卡时间Read Time：20ms each 8BytesWrite Time：50ms each 8Bytes读卡距离0-100mm通信接口以太网通信协议ProfiNet、MODBUS TCP 4. 硬件描述4.1 接线说明 CK-FR08-E02 POE供电接线图如下：图 4-1  CK-FR080-E02  POE供电接线图4.1.2 CK-FR080-E02 直流供电接线图如下：图 4-2  CK-FR080-E02  直流供电接线图 4.2 CK-F080E02和PLC系统构成CK-FR080-E02是基于以太网的高频读卡器，用POE供电。在选择路由器时可选用带POE功能的路由器，可以简化布线和降低成本。系统结构如下：4.3通信电缆选择为了提高通信可靠性和系统的EMI性能，建议用户使用工业屏蔽双绞线做为通信电缆。4.4通信距离通信的最大距离与通信电缆性能和使用环境有关，通常情况下使用工业屏蔽双绞线做为通信电缆，通信距离理论可达100米，实际应用建议50米内。5.信号指示图5-1指示灯指示灯状态电源灯红灯常亮表示设备初始化失败闪烁表示没有PLC或者电脑连接绿灯亮表示已经连接到PLC或者电脑闪烁表示有网络重新连接读卡灯绿灯读到卡红灯错误，操作数据超过有效区                                                                         表5-1指示灯说明6.机械尺寸CK-FR08-E02机械尺寸如图 10.1所示。图 10.1 结构示意图

1.简介          CK-U080AB是一款基于射频识别技术的超高频RFID标签读卡器，读卡器工作频率为902Mhz–928Mhz，支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C空中接口协议。工作区域支持US, Canada U.S.FCC  Mainland China/Taiwan  Japan/Korea。        读卡器采用标准工业通讯协议Modbus RTU，方便用户通集成到PLC等控制系统中。用户只需通过Modbus RTU接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。        读卡器可广泛应用于物流，仓储管理，零售管理,生产管理等领域。 2.产品特性◆工作频率：902Mhz–928Mhz；◆协议标准：EPCglobal UHF Class 1 Gen 2/ISO 18000-6C；◆读卡距离：1.6米(标准IC卡)；◆通信接口：RS232/RS485；◆通信协议：MODBUS RTU；◆供电方式：12v~24v；◆电路保护：带极性接反保护；◆工作湿度：10－90% RH；◆工作温度：-20℃－+70℃；◆防护等级：IP-65；◆盘存ID卡数：10张；◆外壳材质：ABS工程塑料。 3.电气参数物理及环境特性：项目技术参数操作温度-20℃~70℃存储温度-20℃~85℃湿    度5%~95%非凝结状态重    量230g跌落测试1.2米自由跌落ESD性能空气放电±15KV,接触放电±8KV密封标准IP67电气参数指标：项目技术参数工作电压12V~24V功   耗1W电路保护带极性接反保护工作频率902Mhz–928Mhz协议标准EPCglobal UHF Class 1 Gen 2   / ISO 18000-6C盘存ID卡数10张读卡距离1.6米(标准IC卡)通信接口RS232/RS485通信协议MODBUS RTU4.CK-U080AB通信连接CK-U080AB是基于MODBUS  RTU通信协议的超高频读卡器，同时支持RS232和RS485两种通信接口。4.1 接线说明 CK-U080AB接线端子定义如下：           图 4-1   CK-U080AB接线图使用CK-M128P15S通信电缆时，引脚定义与线芯颜色对应关系如下：4.2  CK-U080AB单机接线图 使用RS232通信口时，CK-U080AB与DB9公头接线图如下：                图 4-2 CK-U080AB单机通信4.3  CK-U080AB多机通信接线图 使用RS485 MODBUS通信时，CK-U080AB支持多台读卡器同时挂载在同一总线上，进行多机联网工作。总线上挂载多台读卡器时，为了提高通信的可靠性，在总线的前后端需外接120Ω的匹配电阻。接线如下：                             图 4-3 CK-U080AB多机通信 5.机械尺寸机械尺寸：85mm*85mm*34.4mm 6.应用图片

1. 简介          CK-F018A是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。读卡器内部集成了射频部分通信协议，用户只需通过RS232/RS485通信接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。        读卡器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。        读卡器可广泛应用于物流，仓储管理，过程控制，机械臂站点控制等领域。                   2.产品特性◆工作电压：10-30V；◆功耗：2.2W；◆电路保护：带极性接反保护；◆工作频率：13.56MHZ；◆协议标准：ISO15693；◆支持标签类型：I-CODE2、I-CODE SLI；◆读卡距离：0~85mm(跟标签性能有关)；◆通信接口：RS485；◆通信协议：工业MODBUS RTU通信协议；◆工作湿度：10－90% RH；◆工作温度：-25℃－+85℃；◆防护等级：IP-65；◆外壳材质：ABS+铝合金。 3.电气参数物理及环境特性：项目技术参数操作温度-25℃~85℃存储温度-25℃~120℃湿    度5%~95%非凝结状态重    量80g跌落测试1.2米自由跌落ESD性能空气放电±15KV,接触放电±8KV密封标准IP67电气参数指标：项目技术参数工作电压10-30V功   耗2.2W电路保护带极性接反保护工作频率13.56MHZ协议标准ISO15693支持标签类型I-CODE2、I-CODE SLI读卡时间Read Time：25ms each 4 BytesWrite Time：28ms each 4 Bytes读卡距离0~85mm(跟标签性能有关)通信接口RS485通信协议MODBUS RTU通信协议 4.CK-F018A通信连接CK-F018A是基于RS485、MODBUS通信协议的高频读卡器，可支持多台读卡器联网工作，最多可同时在总线上挂载32台CK-F018A。4.1接口定义 CK-F018A采用M12 4芯航空插头，端口定义如下：                  图 4-1 CK-F018A端口定义使用CK-M12-5P-150传感器电缆时，引线定义与线芯颜色对应如下：红色------VCC黑色------0V白色------RS485  A棕色------RS485  B蓝色------NC 5.机械尺寸机械尺寸：螺纹规格：M18*78+M12 6.免责声明● 开发预备知识        CK-F018A系列模块将尽可能提供全面的开发模板、驱动程序和应用说明文档以方便用户使用，但也需要用户熟悉自己设计产品所采用的硬件平台及C语言相关知识。● EMI与EMC        CK-F018A系列模块机械结构决定了其EMI性能必然与一体化电路设计有所差异。系列模块的EMI性能满足绝大部分应用场合，用户如有特殊要求，必然事先与我们联系。        CK-F018A系列模块的EMC性能与用户地板的设计密切相关，尤其是电源电路、I/O隔离、复位电路，用户在设计底板时必须充分考虑以上因素。我们将努力完善模块的电磁兼容性，但不对用户最终应用产品的EMC性能提供任何保证。● 修改文档的权利        广州晨控自动化设备有限公司保留任何时候在没有事先声明的情况下对CK-F018A系列模块相关文档修改的权利。● ESD静电放电保护        CK-F018A系列模块部分元件内置ESD保护电路，但当模块的恶劣的环境中使用时，依然建议用户在设计底板时提供ESD保护措施。安装CK-F018A系列模块时，为确保安全请先将积累在身体上的静电释放，如佩戴可靠接地的静电环等；焊接过程中也应该注意释放静电，如确保焊接设备接地良好等。

1.简介         CK-F080P01是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。        读卡器同时支持标准工业通讯协议PROFIBUS DP，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。        读卡器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。        读卡器可广泛应用于物流，仓储管理，过程控制，机械臂站点控制等领域。 2.产品特性◆供电方式：直流24V；◆功耗：2.2W；◆电路保护：带极性接反保护；◆工作频率：13.56MHZ；◆协议标准：ISO15693；◆支持标签类型：I-CODE2、I-CODE SLI；◆读卡距离：150mm(标准IC卡)；◆通信接口：M12-8P；◆通信协议PROFIBUS DP；◆工作湿度：10－90% RH；◆工作温度：-25℃－+85℃；◆防护等级：IP-65；◆外壳材质：ABS工程塑料。 3.电气参数物理及环境特性：项目技术参数操作温度-25℃~85℃存储温度-25℃~120℃湿    度5%~95%非凝结状态重    量230g跌落测试1.2米自由跌落ESD性能空气放电±15KV,接触放电±8KV密封标准IP67电气参数指标：项目技术参数供电方式直流24V功   耗2.2W电路保护带极性接反保护工作频率13.56MHZ协议标准ISO15693支持标签类型I-CODE2、I-CODE SLI读卡时间Read Time：45ms each 4BytesWrite Time：40ms each 4 Bytes读卡距离150mm(标准IC卡)通信接口M12-8P通信协议PROFIBUS DP 4.CK-F080P01通信连接CK-F080P01是基于PROFIBUS DP通信协议的高频读卡器。4.1接线说明 CK-F080P01接线图如下：            图 4-1  CK-F080P01接线图(使用配线)4.2 CK-F080P01和PLC系统构成 CK-F080P01是基于PROFIBUS的高频读卡器，用24V供电。系统结构如下：         图 4-2 CK-F080P01和PLC系统结构 5.机械尺寸机械尺寸：85mm*85mm*34.4mm                                  图 5-1 结构示意图6.应用图片

1.简介          CK-F080D01是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。        读卡器同时支持标准工业通讯协议DeviceNet，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。        读卡器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。        读卡器可广泛应用于物流，仓储管理，过程控制，机械臂站点控制等领域。 2.产品特性◆供电方式：直流24V；◆功耗：2.2W；◆电路保护：带极性接反保护；◆工作频率：13.56MHZ；◆协议标准：ISO15693；◆支持标签类型：I-CODE2、I-CODE SLI；◆读卡距离：150mm(标准IC卡)；◆通信接口：M12-5P；◆通信协议DeviceNet；◆工作湿度：10－90% RH；◆工作温度：-25℃－+85℃；◆防护等级：IP-65；◆外壳材质：ABS工程塑料。 3.电气参数物理及环境特性：项目技术参数操作温度-25℃~85℃存储温度-25℃~120℃湿    度5%~95%非凝结状态重    量230g跌落测试1.2米自由跌落ESD性能空气放电±15KV,接触放电±8KV密封标准IP67电气参数指标：项目技术参数工作电压直流24V功   耗2.2W电路保护带极性接反保护工作频率13.56MHZ协议标准ISO15693支持标签类型I-CODE2、I-CODE SLI读卡时间Read Time：45ms each 4 BytesWrite Time：40ms each 4 Bytes读卡距离150mm(标准IC卡)通信接口M12-5P通信协议DeviceNet 4.CK-F080D01通信连接    CK-F080D01是基于DeviceNet通信协议的高频读卡器。4.1接线说明 CK-F080D01接线图如下：      图 4-1  CK-F080D01接线图4.2 CK-F080D01和PLC系统构成     CK-F080D01是基于DeviceNet的高频读卡器，用24V供电。系统结构如下：       图 4-2 CK-F080D01和PLC系统结构5.机械尺寸机械尺寸：85mm*85mm*34.4mm 6.应用图片

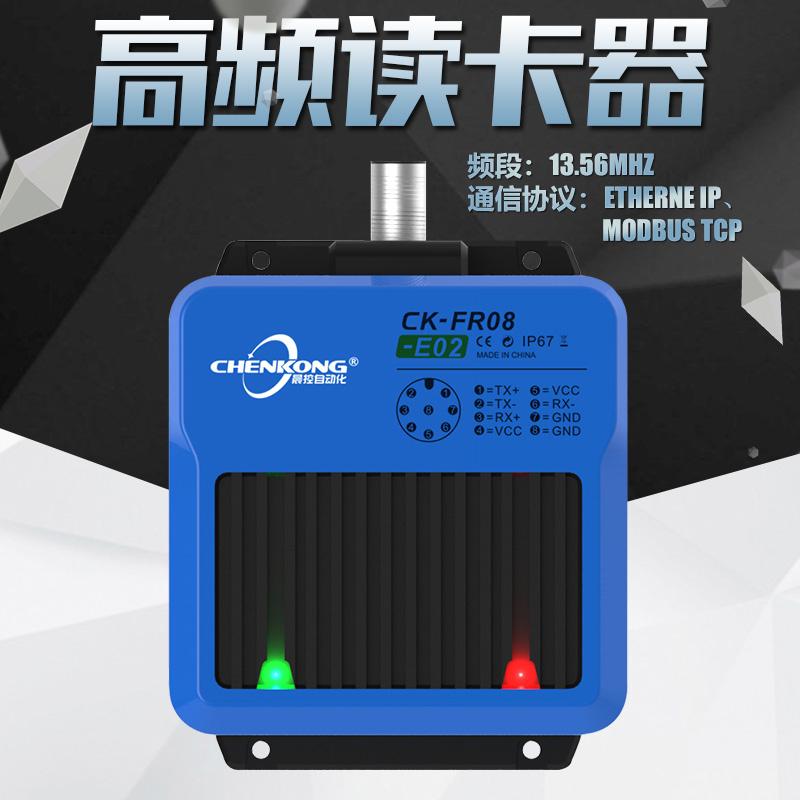

‍1.  简介CK-FR08-E01 是一款基于射频识别技术的高频 RFID 标签读卡器，读卡器工作频率为13.56MHZ，支持对 I-CODE 2、I-CODE SLI 等符合 ISO15693 国际标准协议格式标签的读取。读卡器同时支持标准工业通讯协议 EtherNet IP 和 ModBus TCP，方便用户通集成到PLC 等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。2.  产品特征◆供电方式：POE 供电(以太网供电 46-54V)，直流 24V；◆功耗：2.5W；◆电路保护：带极性接反保护；◆工作频率：13.56MHZ；◆协议标准：ISO15693；◆支持最大标签容量：8K Bytes；◆读卡距离：0-100mm；◆通信接口：以太网；◆通信协议：EtherNet IP、ModBus TCP；◆工作湿度：10－90% RH；◆工作温度：-25℃－+85℃；◆防护等级：IP-67；◆外壳材质：ABS+铝合金。 3.  电气参数物理及环境特性项目技术参数操作温度-25℃~70℃存储温度-40℃~85℃湿    度5%~95%非凝结状态重    量230g跌落测试1.2米自由跌落ESD性能空气放电±15KV,接触放电±8KV密封标准IP67 电气参数指标：项目技术参数供电方式POE供电(以太网供电46-54V)直流24V功   耗2.5W电路保护带极性接反保护工作频率13.56MHZ协议标准ISO15693支持最大标签容量8K Bytes读卡时间Read Time：15ms each 8BytesWrite Time：35ms each 8Bytes读卡距离0-100mm通信接口以太网通信协议EtherNet IP、ModBus TCP 4.  硬件描述                                              图 4.1 读卡器外部电气图示1 读卡器电缆接头--M12，A-coded，8 PIN 公头2 通讯状态指示灯3 RFID 状态指示灯4 外壳接地端4.1 LED指示灯                              表 4-1 指示灯状态说明指示灯颜色状态指示内容通讯状态指示灯红灯常亮设备初始化失败闪烁没有PLC或者电脑连接绿灯常亮已经连接到PLC或者电脑闪烁有网络重新连接RFID状态指示灯绿灯常亮检测的有效RFID标签红灯常亮错误，操作数据超过有效区4.2 接线说明CK-FR08-E01 可使用带 POE 功能交换机的以太网电缆供电，或者单独外部直流供电。4.2.1 CK-FR08-E01 POE  供电接线图CK-FR08-E01 可以通过符合 IEEE 802.3af 标准的带 POE 供电口的交换机直接通过网线对其供电。使用 CAT5E 标准 4 芯电缆时，接线端子与线芯颜色对应如下：                                  图 4.2 CK-FR080-E01 4 芯以太网供电接线图① TX+ 白橙② TX- 橙色③ RX+ 白绿⑥ RX- 绿色使用 CAT5E 标准 8 芯电缆时，接线端子与线芯颜色对应如下：                                 图 4.3 CK-FR080-E01 8 芯以太网供电接线图① TX+ 白橙② TX- 橙色③ RX+ 白绿④ VCC 蓝色⑤ VCC 白蓝⑥ RX- 绿色⑦ GND 白棕⑧ GND 棕色4.2.2 CK-FR080-E01  直流供电接线图CK-FR080-E01 直流供电接线图如下：                                   图 4-2 CK-FR080-E01 直流供电接线图① TX+ 白橙② TX- 橙色③ RX+ 白绿④ VCC 蓝色⑤ VCC 白蓝⑥ RX- 绿色⑦ GND 白棕⑧ GND 棕色4.3 CK-F080E01 和 和 PLC  组网CK-FR080-E01 是基于以太网的高频读卡器，用 POE 供电。在选择路由器时可选用带POE 功能的交换机，可以简化布线和降低成本。系统结构如下：                                     图 4.4 CK-FR080-E01 网络拓补结构图5.机械尺寸CK-FR08-E01机械尺寸如图 5.1所示。                                                       图 5.1 结构示意图

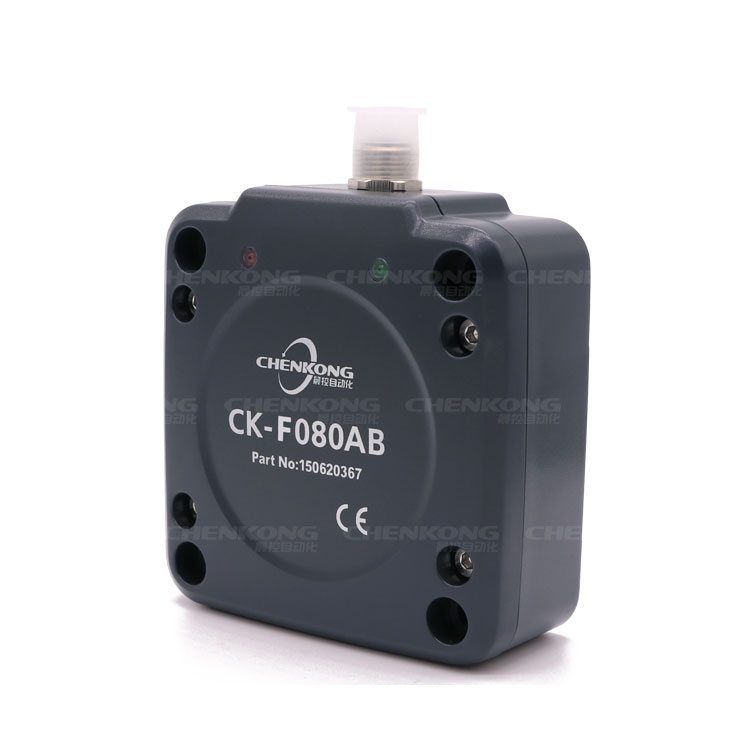

1.简介         CK-F080AB是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。读卡器内部集成了射频部分通信协议，用户只需通过RS232/RS485通信接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。        读卡器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。        读卡器可广泛应用于物流，仓储管理，过程控制，机械臂站点控制等领域。 2.产品特性◆工作电压：10-30V；◆功耗：2.2W；◆电路保护：带极性接反保护；◆工作频率：13.56MHZ；◆协议标准：ISO15693；◆支持标签类型：I-CODE2、I-CODE SLI；◆读卡距离：150mm(标准IC卡)；◆通信接口：RS232/RS485；◆通信协议：工业MODBUS RTU通信协议；◆工作湿度：10－90% RH；◆工作温度：-25℃－+85℃；◆防护等级：IP-65；◆外壳材质：ABS工程塑料。3.电气参数物理及环境特性：项目技术参数操作温度-25℃~85℃存储温度-25℃~120℃湿    度5%~95%非凝结状态重    量230g跌落测试1.2米自由跌落ESD性能空气放电±15KV,接触放电±8KV密封标准IP67电气参数指标：项目技术参数工作电压10-30V功   耗2.2W电路保护带极性接反保护工作频率13.56MHZ协议标准ISO15693支持标签类型I-CODE2、I-CODE SLI读卡时间Read Time：25ms each 4 BytesWrite Time：28ms each 4 Bytes读卡距离150mm(标准IC卡)通信接口RS485通信协议MODBUS RTU通信协议 4.K-F080AB通信连接CK-F080AB是基于MODBUS通信协议的高频读卡器，同时支持RS232和RS485两种通信接口。使用RS485 MODBUS通信时，可支持多台读卡器联网工作，最多可同时在总线上挂载32台CK-F080AB。4.1接线说明 CK-F080AB接线图如下：                      图 4-1  CK-F080AB接线端子定义使用L102-M12A-1X-190-2通信电缆时，引脚定义与线芯颜色对应关系如下：                      图 4-2 CK-F080AB单机接线图使用RS232通信口时，CK-F080AB与DB9公头接线图如下：                       图 4-3 CK-F080AB单机通信4.3 CK-F080AB多机通信接线图 使用RS485 MODBUS通信时，CK-F080AB支持多台读卡器同时挂载在同一总线上，进行多机联网工作。总线上挂载多台读卡器时，为了提高通信的可靠性，在总线的前后端需外接120Ω的匹配电阻。接线如下：                                图 4-3-1 CK-F080AB多机通信 5.机械尺寸机械尺寸：85mm*85mm*34.4mm图 5-1 结构示意图6.应用图片

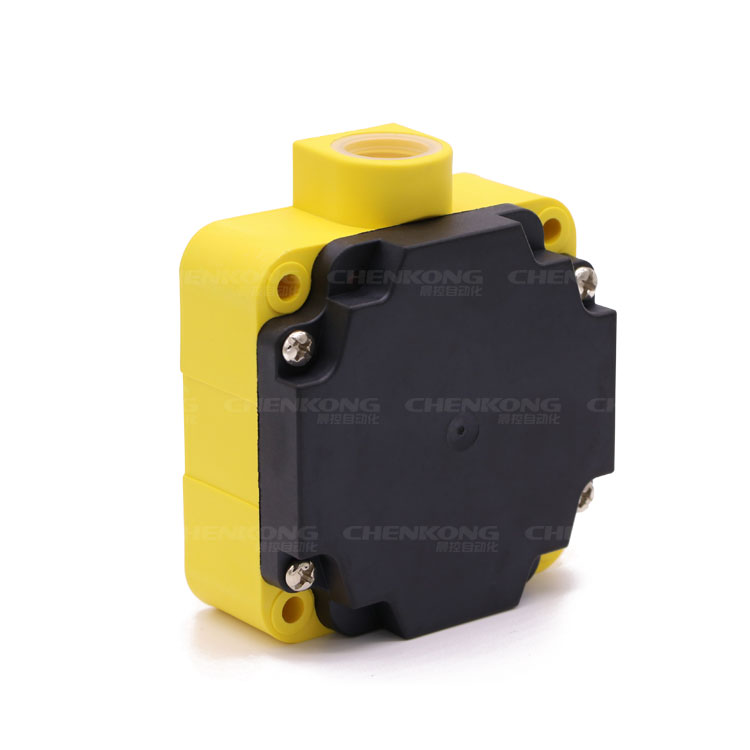

1.简介        CK-F060是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。读卡器内部集成了射频部分通信协议，用户只需通过RS232/RS485通信接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。        读卡器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。        读卡器可广泛应用于物流，仓储管理，过程控制，机械臂站点控制等领域。                                图 1-1 CK-F060实物照片2.产品特性◆工作电压：10-30V；◆功耗：2.2W；◆电路保护：带极性接反保护；◆工作频率：13.56MHZ；◆协议标准：ISO15693；◆支持标签类型：I-CODE2、I-CODE SLI；◆读卡距离：150mm(标准IC卡)；◆通信接口：RS232/RS485；◆通信协议：工业MODBUS RTU通信协议；◆工作湿度：10－90% RH；◆工作温度：-25℃－+85℃；◆防护等级：IP-65；◆外壳材质：ABS工程塑料。3.电气参数物理及环境特性：项目技术参数操作温度-25℃~85℃存储温度-25℃~120℃湿    度5%~95%非凝结状态重    量230g跌落测试1.2米自由跌落ESD性能空气放电±15KV,接触放电±8KV密封标准IP67电气参数指标：项目技术参数工作电压10-30V功   耗2.2W电路保护带极性接反保护工作频率13.56MHZ协议标准ISO15693支持标签类型I-CODE2、I-CODE SLI读卡时间Read Time：25ms each 4 BytesWrite Time：28ms each 4 Bytes读卡距离150mm(标准IC卡)通信接口RS485通信协议MODBUS RTU通信协议 4.CK-F060A通信连接CK-F060A是基于RS485、MODBUS通信协议的高频读卡器，可支持多台读卡器联网工作，最多可同时在总线上挂载32台CK-F060A。4.1接线说明             图 4-1  CK-F060A接线端子定义CK-F060A:VCC  -- 读卡器电源24VGND  -- 读卡器0VA     --  RS485通信口A线B     --  RS485通信口B线4.2 CK-F060A单机接线图 CK-F060A单机工作时，接线如下：                                 图 4-2 CK-F060A单机通信4.3 CK-F060A多机通信接线图 CK-F060A支持多台读卡器同时挂载在同一总线上，进行多机联网工作。总线上挂载多台读卡器时，为了提高通信的可靠性，在总线的前后端需外接120Ω的匹配电阻。接线如下：                               图 4-3 CK-F060A多机通信 5.机械尺寸机械尺寸：80mm*80mm*40.5mm               图 5-1  CK-F030A机械尺寸图

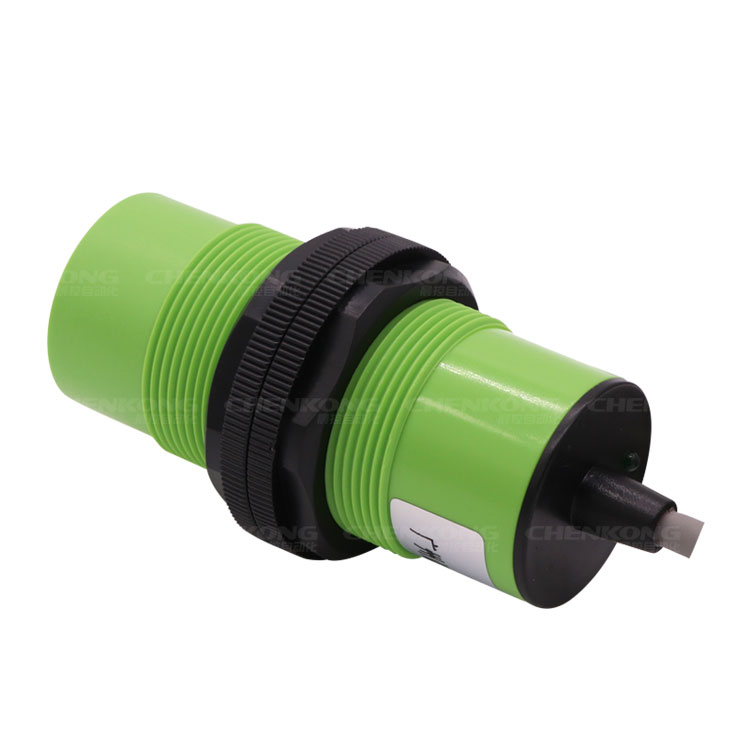

1.简介  CK-F030是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。读卡器内部集成了射频部分通信协议，用户只需通过RS232/RS485通信接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。读卡器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。读卡器可广泛应用于物流，仓储管理，过程控制，机械臂站点控制等领域。 2.产品特性◆工作电压：10-30V；◆功耗：2.2W；◆电路保护：带极性接反保护；◆工作频率：13.56MHZ；◆协议标准：ISO15693；◆支持标签类型：I-CODE2、I-CODE SLI；◆读卡距离：85mm(标准IC卡)；◆通信接口：RS232/RS485；◆通信协议：工业MODBUS RTU通信协议；◆工作湿度：10－90% RH；◆工作温度：-25℃－+85℃；◆防护等级：IP-65；◆外壳材质：ABS工程塑料。3.电气参数物理及环境特性：项目技术参数操作温度-25℃~85℃存储温度-25℃~120℃湿    度5%~95%非凝结状态重    量230g跌落测试1.2米自由跌落ESD性能空气放电±15KV,接触放电±8KV密封标准IP67电气参数指标：项目技术参数工作电压10-30V功   耗2.2W电路保护带极性接反保护工作频率13.56MHZ协议标准ISO15693支持标签类型I-CODE2、I-CODE SLI读卡时间Read Time：25ms each 4 BytesWrite Time：28ms each 4 Bytes读卡距离85mm(标准IC卡)通信接口RS485通信协议MODBUS RTU通信协议  4.CK-F030A通信连接CK-F030A是基于RS485、MODBUS通信协议的高频读卡器，可支持多台读卡器联网工作，最多可同时在总线上挂载32台CK-F030A。4.1接线说明 CK-F030接线端子定义如下：CK-F030A(RS485接口):红线-----VCC(10V~30V)黑线-- -- GND绿线---- --A黄线------B白线------NCCK-F030B(RS232接口):红线-----VCC(10V~30V)黑线-- -- GND绿线---- TXD黄线----RXD白线----DGND4.2 CK-F030A单机接线图 CK-F030A单机工作时，接线如下：                               图 4-1 CK-F030A单机通信4.3 CK-F030A多机通信接线图 CK-F030A支持多台读卡器同时挂载在同一总线上，进行多机联网工作。总线上挂载多台读卡器时，为了提高通信的可靠性，在总线的前后端需外接120Ω的匹配电阻。接线如下：                                 图 4-2 CK-F030A多机通信 5.机械尺寸机械尺寸：φ33mmx81mm                        图 5-1  CK-F030A机械尺寸图
