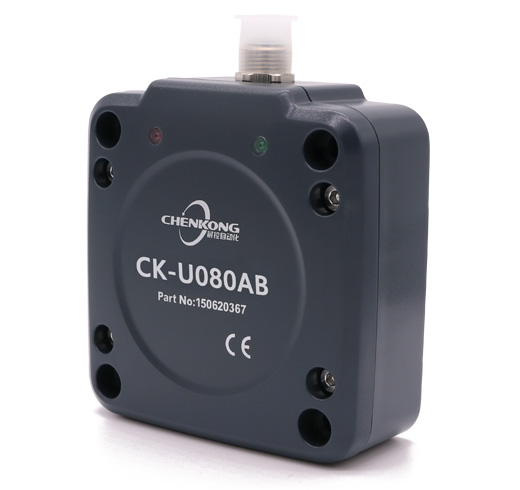

- 型号：CK-U080AB
- 价格：电议
- 最小起订量：1个
- 供货总量：12000个
- 产品介绍
1.简介
CK-U080AB是一款基于射频识别技术的超高频RFID标签读卡器，读卡器工作频率为902Mhz–928Mhz，支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C空中接口协议。工作区域支持US, Canada U.S.FCC Mainland China/Taiwan Japan/Korea。
读卡器采用标准工业通讯协议Modbus RTU，方便用户通集成到PLC等控制系统中。用户只需通过Modbus RTU接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
读卡器可广泛应用于物流，仓储管理，零售管理,生产管理等领域。
2.产品特性
◆工作频率：902Mhz–928Mhz；
◆协议标准：EPCglobal UHF Class 1 Gen 2/ISO 18000-6C；
◆读卡距离：1.6米(标准IC卡)；
◆通信接口：RS232/RS485；
◆通信协议：MODBUS RTU；
◆供电方式：12v~24v；
◆电路保护：带极性接反保护；
◆工作湿度：10－90% RH；
◆工作温度：-20℃－+70℃；
◆防护等级：IP-65；
◆盘存ID卡数：10张；
◆外壳材质：ABS工程塑料。
3.电气参数
物理及环境特性：
项目 | 技术参数 |
操作温度 | -20℃~70℃ |
存储温度 | -20℃~85℃ |
湿 度 | 5%~95%非凝结状态 |
重 量 | 230g |
跌落测试 | 1.2米自由跌落 |
ESD性能 | 空气放电±15KV,接触放电±8KV |
密封标准 | IP67 |
电气参数指标：
项目 | 技术参数 |
工作电压 | 12V~24V |
功 耗 | 1W |
电路保护 | 带极性接反保护 |
工作频率 | 902Mhz–928Mhz |
协议标准 | EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C |
盘存ID卡数 | 10张 |
读卡距离 | 1.6米(标准IC卡) |
通信接口 | RS232/RS485 |
通信协议 | MODBUS RTU |
4.CK-U080AB通信连接
CK-U080AB是基于MODBUS RTU通信协议的超高频读卡器，同时支持RS232和RS485两种通信接口。
4.1 接线说明
CK-U080AB接线端子定义如下：
图 4- 1 CK-U080AB接线图
使用CK-M128P15S通信电缆时，引脚定义与线芯颜色对应关系如下：
4.2 CK-U080AB单机接线图
使用RS232通信口时，CK-U080AB与DB9公头接线图如下：
图 4 -2 CK-U080AB单机通信
4.3 CK-U080AB多机通信接线图
使用RS485 MODBUS通信时，CK-U080AB支持多台读卡器同时挂载在同一总线上，进行多机联网工作。总线上挂载多台读卡器时，为了提高通信的可靠性，在总线的前后端需外接120Ω的匹配电阻。接线如下：
图 4 -3 CK-U080AB多机通信
5.机械尺寸
机械尺寸：85mm*85mm*34.4mm
6.应用图片
