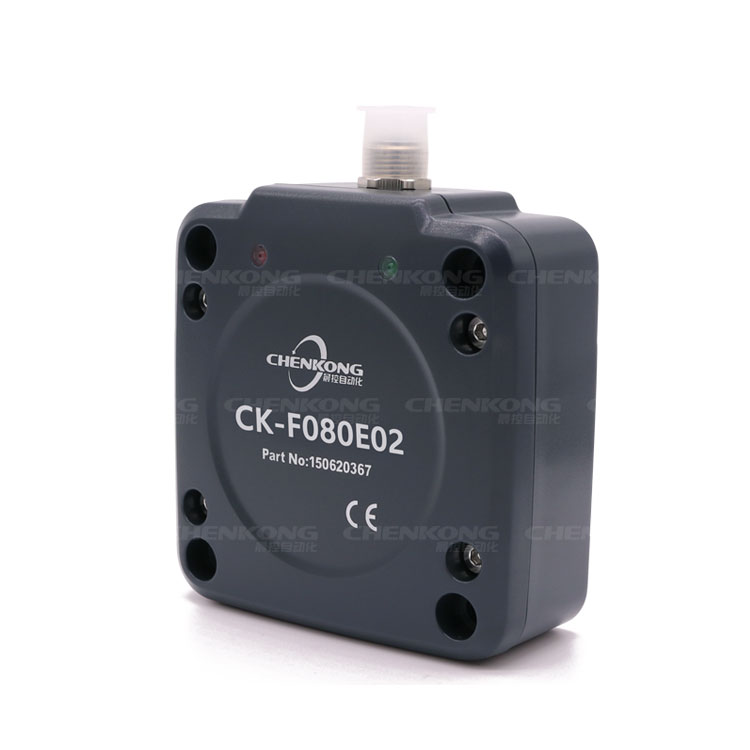

1.简介          CK-F080E02是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。        读卡器同时支持标准工业通讯协议PROFINET和 Modbus TCP，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。        读卡器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。        读卡器可广泛应用于物流，仓储管理，过程控制，机械臂站点控制等领域。 2.产品特性◆供电方式：POE供电(以太网供电46-58V)；◆功耗：2.2W；◆电路保护：带极性接反保护；◆工作频率：13.56MHZ；◆协议标准：ISO15693；◆支持标签类型：I-CODE2、I-CODE SLI；◆读卡距离：150mm(标准IC卡)；◆通信接口：以太网；◆通信协议：PROFINET、MODBUS TCP；◆工作湿度：10－90% RH；◆工作温度：-25℃－+85℃；◆防护等级：IP-65；◆外壳材质：ABS工程塑料。 3.电气参数物理及环境特性：项目技术参数操作温度-25℃~85℃存储温度-25℃~120℃湿    度5%~95%非凝结状态重    量230g跌落测试1.2米自由跌落ESD性能空气放电±15KV,接触放电±8KV密封标准IP67电气参数指标：项目技术参数工作电压POE供电(以太网供电46-58V)功   耗2.2W电路保护带极性接反保护工作频率13.56MHZ协议标准ISO15693支持标签类型I-CODE2、I-CODE SLI读卡时间Read Time：40ms each 4 BytesWrite Time：45ms each 4 Bytes读卡距离150mm(标准IC卡)通信接口以太网通信协议PROFINET、MODBUS TCP 4.CK-F080E02通信连接    CK-F080E02是基于以太网的高频读卡器，同时支持PROFINET和MODBUS TCP两种通信协议。4.1接线说明 CK-F080E02接线图如下：                        图 4-1   CK-F080E02接线图4.2 CK-F080E02和PLC系统构成      CK-F080E02是基于以太网的高频读卡器，用POE供电。在选择路由器时可选用带POE功能的路由器，可以简化布线和降低成本。系统结构如下：              图 4-2  CK-F080E02和PLC系统结构 5.机械尺寸机械尺寸：85mm*85mm*34.4mm  6.应用图片
