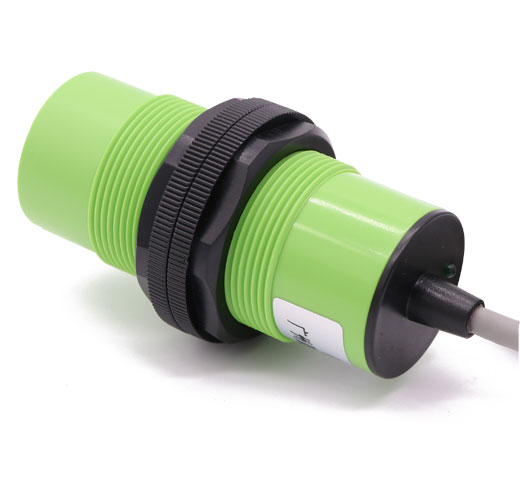

- 型号：CK-F030
- 价格：电议
- 最小起订量：1个
- 供货总量：10000个
- 产品介绍
1.简介
CK-F030是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。读卡器内部集成了射频部分通信协议，用户只需通过RS232/RS485通信接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
读卡器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。
读卡器可广泛应用于物流，仓储管理，过程控制，机械臂站点控制等领域。
2.产品特性
◆工作电压：10-30V；
◆功耗：2.2W；
◆电路保护：带极性接反保护；
◆工作频率：13.56MHZ；
◆协议标准：ISO15693；
◆支持标签类型：I-CODE2、I-CODE SLI；
◆读卡距离：85mm(标准IC卡)；
◆通信接口：RS232/RS485；
◆通信协议：工业MODBUS RTU通信协议；
◆工作湿度：10－90% RH；
◆工作温度：-25℃－+85℃；
◆防护等级：IP-65；
◆外壳材质：ABS工程塑料。
3.电气参数
物理及环境特性：
项目 | 技术参数 |
操作温度 | -25℃~85℃ |
存储温度 | -25℃~120℃ |
湿 度 | 5%~95%非凝结状态 |
重 量 | 230g |
跌落测试 | 1.2米自由跌落 |
ESD性能 | 空气放电±15KV,接触放电±8KV |
密封标准 | IP67 |
电气参数指标：
项目 | 技术参数 |
工作电压 | 10-30V |
功 耗 | 2.2W |
电路保护 | 带极性接反保护 |
工作频率 | 13.56MHZ |
协议标准 | ISO15693 |
支持标签类型 | I-CODE2、I-CODE SLI |
读卡时间 | Read Time：25ms each 4 Bytes Write Time：28ms each 4 Bytes |
读卡距离 | 85mm(标准IC卡) |
通信接口 | RS485 |
通信协议 | MODBUS RTU通信协议 |
4.CK-F030A通信连接
CK-F030A是基于RS485、MODBUS通信协议的高频读卡器，可支持多台读卡器联网工作，最多可同时在总线上挂载32台CK-F030A。
4.1接线说明
CK-F030接线端子定义如下：
CK-F030A(RS485接口):
红线-----VCC(10V~30V)
黑线-- -- GND
绿线---- --A
黄线------B
白线------NC
CK-F030B(RS232接口):
红线-----VCC(10V~30V)
黑线-- -- GND
绿线---- TXD
黄线----RXD
白线----DGND
4.2 CK-F030A单机接线图
CK-F030A单机工作时，接线如下：
图 4- 1 CK-F030A单机通信
4.3 CK-F030A多机通信接线图
CK-F030A支持多台读卡器同时挂载在同一总线上，进行多机联网工作。总线上挂载多台读卡器时，为了提高通信的可靠性，在总线的前后端需外接120Ω的匹配电阻。接线如下：
图 4 -2 CK-F030A多机通信
5.机械尺寸
机械尺寸：φ33mmx81mm
图 5-1 CK-F030A机械尺寸图
