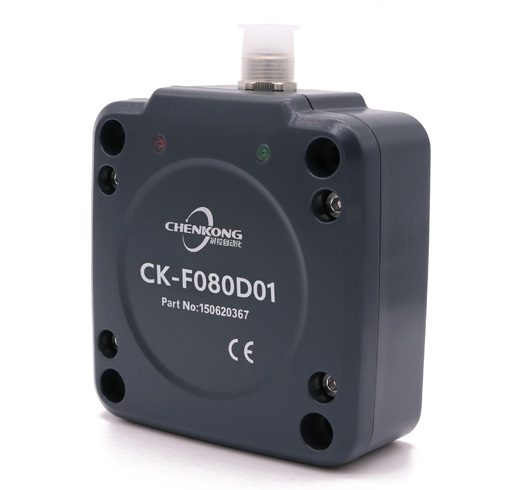

- 型号：CK-F080D01
- 价格：电议
- 最小起订量：1个
- 供货总量：10000个
- 产品介绍
1.简介
CK-F080D01是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。
读卡器同时支持标准工业通讯协议DeviceNet，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
读卡器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。
读卡器可广泛应用于物流，仓储管理，过程控制，机械臂站点控制等领域。
2.产品特性
◆供电方式：直流24V；
◆功耗：2.2W；
◆电路保护：带极性接反保护；
◆工作频率：13.56MHZ；
◆协议标准：ISO15693；
◆支持标签类型：I-CODE2、I-CODE SLI；
◆读卡距离：150mm(标准IC卡)；
◆通信接口：M12-5P；
◆通信协议DeviceNet；
◆工作湿度：10－90% RH；
◆工作温度：-25℃－+85℃；
◆防护等级：IP-65；
◆外壳材质：ABS工程塑料。
3.电气参数
物理及环境特性：
项目 | 技术参数 |
操作温度 | -25℃~85℃ |
存储温度 | -25℃~120℃ |
湿 度 | 5%~95%非凝结状态 |
重 量 | 230g |
跌落测试 | 1.2米自由跌落 |
ESD性能 | 空气放电±15KV,接触放电±8KV |
密封标准 | IP67 |
电气参数指标：
项目 | 技术参数 |
工作电压 | 直流24V |
功 耗 | 2.2W |
电路保护 | 带极性接反保护 |
工作频率 | 13.56MHZ |
协议标准 | ISO15693 |
支持标签类型 | I-CODE2、I-CODE SLI |
读卡时间 | Read Time：45ms each 4 Bytes Write Time：40ms each 4 Bytes |
读卡距离 | 150mm(标准IC卡) |
通信接口 | M12-5P |
通信协议 | DeviceNet |
4.CK-F080D01通信连接
CK-F080D01是基于DeviceNet通信协议的高频读卡器。
4.1接线说明
CK-F080D01接线图如下：
图 4 -1 CK-F080D01接线图
4.2 CK-F080D01和PLC系统构成
CK-F080D01是基于DeviceNet的高频读卡器，用24V供电。系统结构如下：
图 4 -2 CK-F080D01和PLC系统结构
5.机械尺寸
机械尺寸：85mm*85mm*34.4mm
6.应用图片
