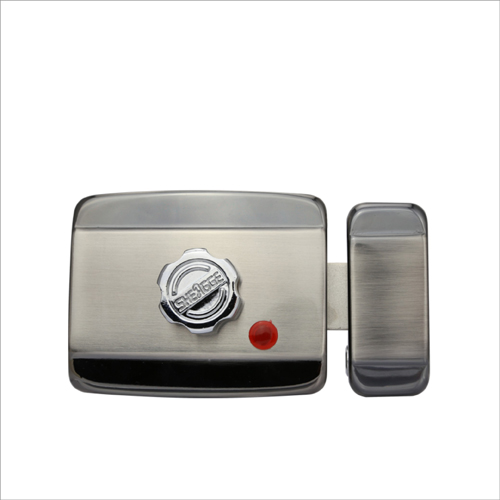

产品概述面向通讯行业，电力行业等无人值守基站所研发的一款高性能集成化门禁，具有性能稳定、设计独特、安装方便等特点。将不锈钢灵性锁、EM/IC读卡器、单门门禁控制器、门磁、出门按钮整合一体，具其综合功能特点，组成智能安全的“出入”控制系统。结合非接触感应智能卡独特的安全性及RS422/485通信，组成智能安全的“出入”控制系统。选用不锈钢电机锁，安装方便，可实现左右开门、内外开门等特殊的安装要求适用场所：广泛使用于无人值守基站、机房、仓库等要求安装简单、实时监控的场所 规格参数尺寸130MM（长）X 105MM（宽）X 40MM（高）±5％颜色银色净重980g±10%（因包装不同、请以实物为准）电源额定工作电压：12VDC输入电压范围：10.8VDC－13.2VDC工作电流：静态待机电流   30-60mA,，动态刷卡驱动电机，蜂鸣器叫     最小供应电流：800mA／12VDC输入时 温度工作时     0℃～ +50℃非工作时     -20～60℃湿度工作时    20%～90%RH非工作时 20～90％工作状态声光指示，刷卡亮红灯，蜂鸣器发声、报警，开门每秒闪两次红灯，蜂鸣器发声通讯方式标准标准RS485方式, 国家电信总局规范：YDN023—1996；数据通信格式：1，8，1，N；支持RS422通讯方式地址码默认ID为１,拨码开关可选1-127通讯速率默认为9600BPS，第8位拨码开关可修改波特率为19200BPS(需掉电修改)抗扰度指标静电放电(ESD)：接触放电±6KV  空气放电±8kV 系统配置列表应用场景产品型号数量单位 运营商基站一体化门禁锁 CHD22001 把开关电源 CHD-PS48121台出门按钮1个 使用指南接线定义电源接线第1线红色+12V电源+ （+12V）两线扎一起电源第2线黑色GND电源-  （地）第3线绿色G.GND保护地通讯接线第1线棕色A+/TX+RS485  A+端/RS422发送“＋”端使用RS485联网时只接这两根线第2线灰色B-/TX-RS485  B-端/RS422发送“－”端第3线蓝色RX+RS422接收“＋”端第4线黄色RX-RS422接收“－”端外接出门按钮第1线棕色HANDLE外接出门按钮第2线黄色GND安装步骤一般选择在离地面1.1米---1.3米左右位置安装，锁体安装在室内门体上，锁扣安装在与锁体水平对齐的门框上，锁头与读卡线圈安装在室外门体上，在安装前应调整确认锁体与锁扣的空隙。根据安装示意图确定打孔位。  注意事项：1.在安装过程中先按照图纸开好孔位，中心孔开孔时注意应用小钻头将门板两边的中心孔位同时确定，以方便锁芯的定位。2.首先安装锁芯，在安装时要特别注意锁舌与锁体锁芯旋动孔要对齐，确保锁体安装完毕后，钥匙能自如开门。见下图。3.固定锁芯时，确保读卡线圈的连接线不被固定锁芯的铁片压坏（建议在门两边的锁芯孔边上各凿一个小孔放置连接线，见安装图）。4.固定锁芯的铁片在安装时，凸面一定要嵌进锁芯孔，使铁片跟门板紧贴。5.安装锁扣时注意与锁舌的完全对齐。  布线方式                                                  （1）金属门：布置暗线，在门框四周内走线，要求门体表面不能看到有线材外露；（2）木门：使用金属管穿线作为保护。（3）门体到门框的连接活动部份走线使用金属或塑料软管作为过渡保护线材，如下图线材的选用布线示意图虚框部分内有两组线：电源线、通讯线。电源线：AVVR 2×7/0.5mm2 通讯线：使用 0.5mm2  软质超五类双绞线CAT5 UTP（或STP）。通电检查锁性能1）把门关上，锁舌伸出插入锁扣，则为上锁；2）输入开锁信号（门禁系统开锁指令），锁内电机动作，锁舌缩进锁体，能听到机械动作声，并可以将门打开；3）用授权EM卡读卡，蜂鸣器清脆叫一声，锁内电机动作，同时锁舌缩进；关门上锁、也能听到机械动作声；4）重复以上各步骤三五次，确认正常运行后调试结束，锁具进入正式运行。 注：锁体应放置在干燥防水处，以免漏水腐蚀电路板； 包装清单项目内容数量备注1锁体1把2锁扣2个内外各一个3钥匙3把4十字锁芯1个5锁芯防水片2个6七眼板1块7锁体定位贴纸1张8说明书1本9保修合格证2张中英文各1张10圆形线圈1个11线圈防水圈1个123P连接线1条134P连接线1条142P连接线1条15热缩管2条16扎带2条17锁体防水圈1个18M3*4小平头机牙螺丝2颗19M4*10平头自攻螺丝9颗20M5*15MM圆头自攻螺丝4颗 质保售后一、包换条款：1．我公司的产品售出后，在一个月内发生非人为因素造成的损坏而影响正常使用的，在产品配件齐全、包装完好，外观未损坏的情况下，我公司实行包换制，属于包换期内的产品如出现厂家停产或缺货一周以上的，贵司可以选择按购买价换成相同功能、相同配置的等价产品（售出产品的出厂日期以我公司产品出厂标贴为准，撕毁涂改无效）。2．我公司的产品售出后，在三个月内发生非人为因素造成的损坏而影响正常使用的，我公司负责在不超过三个工作日及时维修（不计在途时间），如果无法及时维修的或修好的产品在一个月内又发生同样故障的，我公司实行包换制；缺货处理同第（1）条约定（售出产品的出厂日期以我司产品出厂标贴为准，撕毁及涂改无效）。 二、包修条款：1．我公司的产品售出后，如在一年内发生非人为因素造成的损坏而影响正常使用的，我公司负责免费维修，维修时间不超过三个工作日（不计在途时间），故障产品的往返寄件费用均由我司承担。2．在产品售出一年内,如发生客户操作不当或人为因素造成的损坏及外界干扰致损情况，客户可将产品寄回我司进行检修，我司仅收取检修设备的开机检测费（30元/台）及所更换的元器件费用，往返寄件费用均由客户方自行承担。 三、维修条款：1．我公司的产品在售出一年后时，如发生故障影响使用的，客户可将产品返回我公司进行检修，我司收取检修设备的开机检修费（30元/台）、人工费（50元/台）及更换硬件费用，故障产品的往返寄件费用均由客户方自行承担。如返修设备出现因强雷电击入或进水腐蚀及外界干扰致使无法修复情况，我司建议报废，重新购买新设备。 系统拓扑图

产品概述    CHD802系列出入口管理控制器由发光二极管、控制主板、内置或外接感应头等组成。结合非接触感应智能卡独特的安全性、电控门锁、门磁碰、红外感应设备及网络通信，组成智能安全的“出入”控制系统，并具有网络联结的保安、监控功能。最多登记1744个不同用户；用户准进时段限制；支持多种方式开门：刷卡开门, 远程（RS485命令）开门；手动按钮开门（室内，或免起身放行）; 支持RS485联网；环境监控、事件管理；支持多种电锁；最多保留最新记录6144条；报警输出；双色发光二极管及蜂鸣器提示。    适用场所：广泛使用于智能门禁、电子监控、保安、考勤、巡更及数据采集等应用系统。 规格参数尺寸146mm(长)╳98mm(宽)╳27mm(高)±5%颜色乳白色显示双色LED显示状态净重600g±10%（含金属挂板）（因包装不同、请以实物为准）电源直流电源：l  电压：DC12V±5%（伏）l  电流：不刷卡时   30--50mA            刷卡驱动继电器、蜂鸣时  500mV / 1KHzl  瞬间干扰吸收：>2000V/600W/100µS 驱动继电器输出MAX ： DC 12V/2A/25sec24V/2A/25secAC75V/3A/25sec温度工作时     0℃～ +55℃非工作时    -20℃～ +70℃湿度工作时    20%～90%RH非工作时 5%～95%RH实时钟偏差：＜±30秒/月通讯方式RS485读卡距离20～50mm(Mifare卡) 50～150mm（EM卡） 用户记录授权用户445人存储记录2368条掉电保持实时时钟正常运行：6个月，数据记录及设置信息：10年读卡方式无内置读头，可外接两个标准维根读头；可外接密码键盘读头，支持ID+密码，刷卡加密码功能抗扰度指标快速脉冲群抗扰度：±2kV，5kHz，电源和所有输入输出端口噪声抗扰度： ±2kV，电源和所有输入输出端口静电放电抗扰度： ±6kV接触放电，±8kV空气放电所有外露技术部件和端子产品特点CHD802AT系列门禁控制器由控制主板、状态指示灯、外接RF感应头、红外、门磁、联动输入、开关电源等功能模块组成功能模块组成，结合非接触感应智能卡独特的安全性稳定性，具有红外侦测输入、时段控制、门磁报警、反胁迫报警、防拆报警、卡+密码、双卡、首卡开门等功能。系统配置列表 应用场景产品型号数量单位广泛使用于智能门禁、电子监控、保安、考勤、巡更及数据采集等应用系统。通道主机CHD802A1 台开关电源 CHD-PS2121台读卡器CHD601A1台单开磁力锁CHD280H1台 使用指南接线定义：RS485通信接口定义如表1：引脚接线定义功能定义说明1GND（绿色）通信接地保护地（防雷泄放）2A（棕色）RS485    ARS485差分信号正3B（灰色）RS485 BRS485差分信号负   PR1外接设备7位插线接线定义如表2：引脚接线定义功能定义说明1+12V（红色）＋12V 电源正极读卡器+12V电源2GND（黑色）电源负极读卡器负电源3WD0（绿色）维根输入接读卡器4WD1（白色）维根输入接读卡器5DOOR SW（紫色）门磁信号输入接门磁开关6IR/ID（橙色）红外信号输入接红外报警探头7HANDLE（黄色）手动开门输入接出门开关J1电源、电锁10位插线座接线定义如表4：引脚接线定义功能定义说明1MDIN紧急输入消防紧急输入2ALARM（蓝色）报警报警输出3+12V（红色）＋12V 电源正极控制器电源输入，输入范围9～15V4GND（黑色）电源负极5N.C（灰色）常闭端常闭输出6COM（橙色）公共端开锁电源+12V/-12V输入端7N.O（白色）常开端常开输出8G.GND（蓝色）地球地保护地9防拆（橙色）防拆开关防拆报警接线端10防拆（白色）防拆开关防拆报警接线端安装说明1、控制器的安装需充分考虑便于以后的维护和维修；2、控制器应避免安装在可能产生长时间高温或高湿的场所；3、避免控制器被阳光直接照射；4、避免控制器被雨水淋湿；安装步骤1、用小一字起子轻轻撬下控制器的装饰面板;2、拧下控制器正面靠近底部的两个螺钉，取下控制器背面的金属挂板;3、将金属挂板安装安装到选定的安装场所，注意墙上应开有足够的大小的洞用以放置控制器的插头和引线;4、接好与CHD802系列的所有连接线,注意电源(+)端不要接入CHD802系列的信号线上,将插头插入CHD802系列的背面插座，用力插紧;5、安装上控制器，盖上装饰面板。包装清单 彩色外包装盒:盒上贴有条码标签;  白色内包装盒;CHD802系列一台(贴有型号条码纸、出厂日期);金属挂板;固定胶柱、自攻螺钉一批;10根线（长400mm）共1条;7根线（长400mm）共1条;5根(RS422)或3根(RS485)（长400mm）共1条;说明书一份（内含接线图、安装图）;保修卡\合格证\各一份.质保售后一、包换条款        1．我公司的产品售出后，在一个月内发生非人为因素造成的损坏而影响正常使用的，在产品配件齐全、包装完好，外观未损坏的情况下，我公司实行包换制，属于包换期内的产品如出现厂家停产或缺货一周以上的，贵司可以选择按购买价换成相同功能、相同配置的等价产品（售出产品的出厂日期以我公司产品出厂标贴为准，撕毁涂改无效）。         2．我公司的产品售出后，在三个月内发生非人为因素造成的损坏而影响正常使用的，我公司负责在不超过三个工作日及时维修（不计在途时间），如果无法及时维修的或修好的产品在一个月内又发生同样故障的，我公司实行包换制；缺货处理同第（1）条约定（售出产品的出厂日期以我司产品出厂标贴为准，撕毁及涂改无效）。 二、包修条款：        1．我公司的产品售出后，如在一年内发生非人为因素造成的损坏而影响正常使用的，我公司负责免费维修，维修时间不超过三个工作日（不计在途时间），故障产品的往返寄件费用均由我司承担。        2．在产品售出一年内,如发生客户操作不当或人为因素造成的损坏及外界干扰致损情况，客户可将产品寄回我司进行检修，我司仅收取检修设备的开机检测费（30元/台）及所更换的元器件费用，往返寄件费用均由客户方自行承担。 三、维修条款：       1．我公司的产品在售出一年后时，如发生故障影响使用的，客户可将产品返回我公司进行检修，我司收取检修设备的开机检修费（30元/台）、人工费（50元/台）及更换硬件费用，故障产品的往返寄件费用均由客户方自行承担。        如返修设备出现因强雷电击入或进水腐蚀及外界干扰致使无法修复情况，我司建议报废，重新购买新设备。 系统拓扑图

产品概述        CHD815T停车场控制器由读卡器、显示屏、对讲系统、自动出卡及车辆地面检测器组成。使用时将卡伸出车窗外在读卡器的感应区轻晃一下，只需0.1s即可完成信息的交流，读卡器读取卡上的信息，其他设备做出准入或准出的相应工作。显示屏： 以汉字形式显示停车时间、收费金额、卡有效期等信息，若系统不准其入场或出场，则显示相关原因，直观明了。自动出卡：用于临时泊车者取卡进场，泊车者到取卡箱前，数字式车辆检测器自动检测，驾车者按下按键取卡（凭车取卡、一车一卡）。此卡记录入场信息后车辆便可进入停车场，离场时此卡交收费人员读卡，电脑自动核费，收费人员收费后确认放行。自动挡车道闸：自动挡车道闸为防止车辆出入的关口。车闸应能极其频繁地工作，除此之外还应有发热保护、防砸车保护等功效。闸杆具有双重自锁功能，能抵御人为抬杆。车辆地面检测器：车辆地面检测器是收费系统感知车辆进出停车场的“眼睛”，检测器要可靠及灵敏以保证电脑能得到可靠信息，从而保证系统能安全准确地运行。   适用场所：小区、商业广场、大厦、企/事业单位园区、工厂等地面/地下停车场出入口 规格参数控制箱：外形尺寸长140mmX   宽130mmX 高30mm；产品重量500克工作电压DC12V±5%工作环境温度-10℃～55℃、湿度＜98%RH存储环境温度-40℃～85℃、湿度＜98%RH通讯方式RS232、RS422、RS485授权用户1700人存储记录6144条工作状态待机/使用 系统配置列表应用场景产品型号数量单位            小区停车场入口部分入口控制柜 CHD-DX-L0101 套读卡器(3-375px) CHD601A1台入口控制器 CHD815T1台地感控制器 CHDTCD8001台收费显示屏 CHD-02L11块语音控制板 CHD1420A1台自动吐卡机 CHD-P2011台标准道闸  CHD-DM-L0101套出口部分出口控制柜 CHD-DX-L0101套读卡器(3-375px) CHD601A1台出口控制器 CHD815T1台地感控制器 CHDTCD8001台收费显示屏 CHD-02L111块语音控制板 CHD1420A1台标准道闸  CHD-DM-L0101套管理中心管理软件 PARK4S1套iD卡发卡器 CHD603B-U1台专用电源 CHD-PS2121台转换器 CHD485HVD1台图像识别系统图像捕捉卡 VC40001块 使用指南接线定义： CHD815T控制器提供电源、RS485/422/232通讯及外接感应头等两排接线端子台，其主板端子旁都有清楚的丝印标识。如下图所示： 横排18位接线端子：1-WD0： 维根数据0线，接读卡器#1的相应引脚;2-WD1： 维根数据1线，接读卡器#1的相应引脚;3-+12V：电源正极，由控制器输出供给读卡器;4-GND： 电源负极，由控制器输出供给读卡器;5-WD0： 维根数据0线，接读卡器#2的相应引脚;6-WD1： 维根数据1线，接读卡器#2的相应引脚;7-HD：  手动开门信号输入，要求信号为干接点;8-GND： 地线（信号和电源地）;9-D.S： 保留;10-IR： 保留;11-GND： 地线（信号和电源地）;12-MDIN：保留;13-N.C： 控制输出继电器#1常闭点;14-COM： 锁控制继电器#1输出接点公共端;15-N.O： 控制输出继电器#1常开接点;16-N.C： 继电器#2输出常闭点;17-COM：公共端;18-N.O： 继电器#2输出常开点;竖排10位接线端子：19-PWR-：控制器的电源负极输入端;20-PWR+：控制器的电源正极输入端;21-GND： 地线（信号和电源地）;22-RXD： RS232通讯接收信号端;23-TXD： RS232通讯发送信号端;24-RX-： RS422信号RX-端;25-RX+： RS422信号RX+端;26-TX-/B-：RS422信号TX-端;RS485信号负端;27-TX+/A+：RS422信号TX+端;RS485信号正端;28-G.GND：屏蔽地（地球地）。控制器的安装安装步骤：1.用钥匙打开控制器金属盒；2.将金属盒安装到选定的安装场所；3.将所有外接连线从金属盒下方引进；4.接好与控制器的所有连接线；5.检查所有连接线，测试正常工作；6.盖上金属盒，并锁上 (注意妥善保存钥匙，以备后用)。包装清单序号配件名称数量备注1停车场控制器1台2固定胶柱、自攻螺钉、电源线1套3使用说明书1份4保修合格证1张 质保售后一、包换条款：     1.我公司的产品售出后，在一个月内发生非人为因素造成的损坏而影响正常使用的，在产品配件齐全、包装完好，外观未损坏的情况下，我公司实行包换制，属于包换期内的产品如出现厂家停产或缺货一周以上的，贵司可以选择按购买价换成相同功能、相同配置的等价产品（售出产品的出厂日期以我公司产品出厂标贴为准，撕毁涂改无效）。     2.我公司的产品售出后，在三个月内发生非人为因素造成的损坏而影响正常使用的，我公司负责在不超过三个工作日及时维修（不计在途时间），如果无法及时维修的或修好的产品在一个月内又发生同样故障的，我公司实行包换制；缺货处理同第（1）条约定（售出产品的出厂日期以我司产品出厂标贴为准，撕毁及涂改无效）。二、包修条款：      1.我公司的产品售出后，如在一年内发生非人为因素造成的损坏而影响正常使用的，我公司负责免费维修，维修时间不超过三个工作日（不计在途时间），故障产品的往返寄件费用均由我司承担。      2.在产品售出一年内,如发生客户操作不当或人为因素造成的损坏及外界干扰致损情况，客户可将产品寄回我司进行检修，我司仅收取检修设备的开机检测费（30元/台）及所更换的元器件费用，往返寄件费用均由客户方自行承担。三、维修条款：      1.我公司的产品在售出一年后时，如发生故障影响使用的，客户可将产品返回我公司进行检修，我司收取检修设备的开机检修费（30元/台）、人工费（50元/台）及更换硬件费用，故障产品的往返寄件费用均由客户方自行承担。    如返修设备出现因强雷电击入或进水腐蚀及外界干扰致使无法修复情况，我司建议报废，重新购买新设备。 系统拓扑图

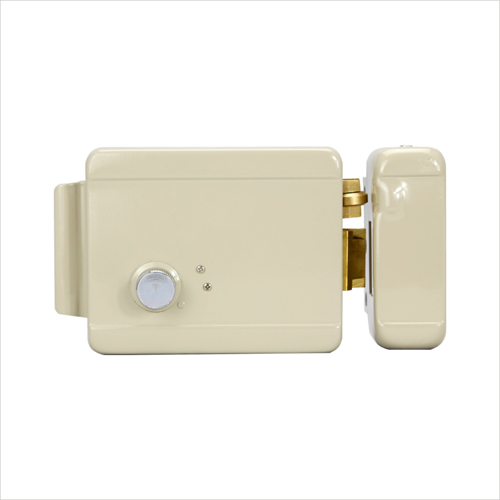

产品概述    面向通讯行业，电力行业等无人值守基站所研发的一款高性能集成锁具，具有性能稳定、设计独特、安装方便等特点。将脉冲锁、EM/IC读卡器、门磁整合一体，具其综合功能特点 与外部门禁控制机结合组成智能安全的“出入”控制系统 锁体选用电控脉冲锁，安装方便，可实现左右开门、内外开门等特殊的安装要求 控制电路智能化设计。适用场所：广泛使用于无人值守基站、机房、仓库等要求实时监控的场所 规格参数尺寸129MM（长）X 104MM（宽）X 40MM（高）±5％颜色灰色净重1030g±10%（因包装不同、请以实物为准）电源额定工作电压：12VDC输入电压范围：10.8VDC－13.2VDC工作电流：静态不刷卡时:30—60mA；刷卡开锁电时:小于1.5A   最小供应电流：1800mA／12VDC输入时 温度工作时     0℃～ +50℃非工作时     -20～60℃湿度工作时    20%～90%RH非工作时 20～90％工作状态通过软件设置，刷卡亮绿灯使用寿命10万次以上读卡距离40～80mm(EM 卡)   读卡方式CHD1100    读ID卡序列号方式CHD1100M   读MIFARE-1卡序列号方式CHD1100M-SZ 读取MIFARE-1卡扇区方式通讯方式标准RS485；国家电信总局规范：YDN023—1996；数据通信格式：1，8，1，N。抗扰度指标静电放电(ESD)：接触放电±6KV  空气放电±8kV 系统配置列表应用场景产品型号数量单位运营商基站门禁整合型读卡脉冲锁CHD1100/M1 把开关电源 CHD-PS48121台出门按钮1个 使用指南接线定义引脚顺序引线颜色信号定义第一脚红色+12V第二脚黑色GND第三脚紫色外接门磁（低电平有效）第四脚黄色出门按钮（高电平开锁）第五脚棕色RS485A+第六脚灰色RS485B-第七脚绿色大地 安装方法 门的开关方式分内开、外开两种， 安装方法如下图：根据以上图示可知在内开门与外开门上安装脉冲锁，其大锁舌必须调换。以下为调换大锁舌的详细步骤： 内、外开锁 锁头调转方向示意图脉冲电控锁的安装要注意：统一标高，锁在门上的位置高度必须一致； 安装步骤（1）根据 “左开门\右开门”按“安装孔位图”确定打孔位。（安装孔位图随产品包装一起）（2）旋开面盖螺钉,取下面盖；取下面盖的动作要注意不能破坏表面喷漆，不能使面盖等变形。（3）将锁芯、读卡线圈、内锁体安装在已打好孔的位置上。考虑到安装的牢固性是否满足要求,更多的场合是必须电焊到有金属表面的门上,电焊操作必须由有工程施工许可的人士执行。备注： 用配套螺钉安装锁体到门扇上，锁扣紧固于门框上，锁体的出舌面与锁扣的入舌面间距约为6毫米。间距太小不易开门；间距太大则因锁舌进入锁扣的长度短影响上锁强度。（4）若具备闭门器时，观察锁的安装和闭门器的配合是否理想，若发现关门时噪声大或锁不上，可用12号板手或钳子拧动六角螺角，反复调节负载弹簧使“小锁舌”松紧合适，才能使开关门松紧平衡、自然。（5）门关上后一定要确定大锁舌推进锁体内。（6）把锁两端引出线按照上面“接线定义图”连接好对应配件，接通直流电源12V，功率>20W。（7） 产品配件及安装图如下所示：（8）如通电而打不开门,请您检查门锁的安装情况、仔细阅读安装说明书、接线说明，认真检查接线是否正确，安装是否合适。确认是锁的质量问题后再更换锁。（9）把对应的锁内端子台插上，盖上取下的锁体面盖。 注意事项（1） 在安装过程中先按照锁孔定位贴纸开好孔位，中心孔开孔时注意应用小钻头将门板两边的中心孔位确定再用锁头开孔钻开孔，以保证门板里外孔位同心。（2） 锁体安装在露天环境下一定注意贴上线圈防水圈及锁体防水垫；（3） 首先安装锁芯，在安装时要特别注意锁芯标尺与锁体锁芯旋动孔要垂直同心，确保锁体安装完毕后钥匙能自如开门；固定锁体的4个螺丝一定要拧紧，使锁体与门板平行。（4）  固定锁芯时，确保读卡线圈的连接线不被固定锁芯的三眼板压坏（须在门两边的锁芯孔边上各锉一个小缺口放置连接线）。（5）  固定锁芯的三眼板在安装时，凸面一定要嵌进锁芯孔，使铁片跟门板紧贴。（6）  安装锁扣时注意与锁舌的完全对齐，注意保持锁体与锁扣的距离为4-6mm。 包装清单项目内容数量备注1锁体1把2锁扣１个3折边锁扣１个4天线线圈1个5线圈防水圈1个6十字锁芯1个7钥匙3把8七眼板1块9锁芯防水片2个10M3*4小平头机牙螺丝2颗11M4*10平头自攻螺丝9颗12M4*30MM圆头带介自钻螺丝4颗13安装孔位定位贴纸1张142P/4P公头连接线2条2P/4P各一条15锁体防水圈2个16线圈防水圈1个17扎带2条18热缩管2条19使用说明书1本20合格保修证2张中英文各1张21标配挂板 (Z&L-004)1个 质保售后一、包换条款：     1.我公司的产品售出后，在一个月内发生非人为因素造成的损坏而影响正常使用的，在产品配件齐全、包装完好，外观未损坏的情况下，我公司实行包换制，属于包换期内的产品如出现厂家停产或缺货一周以上的，贵司可以选择按购买价换成相同功能、相同配置的等价产品（售出产品的出厂日期以我公司产品出厂标贴为准，撕毁涂改无效）。     2.我公司的产品售出后，在三个月内发生非人为因素造成的损坏而影响正常使用的，我公司负责在不超过三个工作日及时维修（不计在途时间），如果无法及时维修的或修好的产品在一个月内又发生同样故障的，我公司实行包换制；缺货处理同第（1）条约定（售出产品的出厂日期以我司产品出厂标贴为准，撕毁及涂改无效）。二、包修条款：      1.我公司的产品售出后，如在一年内发生非人为因素造成的损坏而影响正常使用的，我公司负责免费维修，维修时间不超过三个工作日（不计在途时间），故障产品的往返寄件费用均由我司承担。     2.在产品售出一年内,如发生客户操作不当或人为因素造成的损坏及外界干扰致损情况，客户可将产品寄回我司进行检修，我司仅收取检修设备的开机检测费（30元/台）及所更换的元器件费用，往返寄件费用均由客户方自行承担。三、维修条款：      1.我公司的产品在售出一年后时，如发生故障影响使用的，客户可将产品返回我公司进行检修，我司收取检修设备的开机检修费（30元/台）、人工费（50元/台）及更换硬件费用，故障产品的往返寄件费用均由客户方自行承担。    如返修设备出现因强雷电击入或进水腐蚀及外界干扰致使无法修复情况，我司建议报废，重新购买新设备。  系统拓扑图

    CHD806D4C-E监狱门禁通道管理控制器，它将非接触感应智能卡独特的安全性，与外接感应读卡器、电控门锁、门磁、红外感应设备及网络通信设备有机的结合在一起，组成了高智能高安全的“出入”控制系统，并具有网络联接的保安、监控功能，使现代化监狱的管理更加方便，安全可靠。产品概述可独立控制1-4道门，与相关配套软件配合，组成完整的监狱通道管理系统。控制器接收到刷卡及上位机的相关指令，通过人脸识别比对，及门状态的监测等，实现通道的进出管理。具有多门互锁联动功能、多人多组多时段管理、防反潜防尾随；可与消防系统联动；具有非法闯入报警，门开超时报警，胁迫开门进入报警；与监控配合可实行远程放行管理，具有超级密码开门、反胁迫、远程实时报警、联动摄像等功能。适用场所：银行通道、监狱通道的双门互锁及多门互锁等。 规格参数尺寸（控制板）440mm（长）× 310mm（宽）× 50    mm（高）±5%颜色黑色显示LED显示净重3.5Kg±5%含铁盒（因包装不同，如有不符请以实物为准）电源交流电源：l电压：115VAC-230VACl额定电压：220VACl电流：静态待机电流小于80mA、动态电流小于150mA读卡距离由读卡器类型决定20～50mm(Mifare卡读卡距离) 50～150mm（EM卡读卡距离）通讯方式支持RS422,RS485,TCP/IP三种方式   通讯速率：19200BPS工作方式声光指示工作状态，待机时蓝灯常灯，各门状态指示灯闪烁；刷非法卡时，蜂鸣器叫一声；刷合法卡时，蜂鸣器叫一声，相应继电器动作。多路输入输出接口；可实现多门联动互锁，驱动障碍门；不同的报警输入。报警锁死、一键锁死功能；本地请求、中心确认功能；支持所有标准维根输出的生物识别仪、读卡器等设备；温度工作环境：温度-10℃～+55℃存储环境：温度-20～+70℃湿度工作环境：湿度20%～90％（无结露·结冰）存储环境：湿度5%～90％（无结露·结冰）用户记录无限制永久保存特点CHD806D3C监狱通道管理控制器，通过RS422，RS485或TCP/IP以太网，与产品应用软件进行联网，可以实现对控制器的系统时间读取和设置，人员授权，门禁参数的读取和设置，记录的处理，以及实时监控。监狱通道管理控制器与相关配套软件配合，组成完整的监狱通道管理系统。控制器接收到刷卡及上位机的相关指令，通过人脸识别比对，及门状态的监测等，实现通道的进出管理。抗扰度指标静电放电：接触放电±6KV  空气放电±8KV电快速瞬变脉冲群：供电电源端口电压峰值±2KV  I/O信号、数据端口电压峰值±1KV脉冲的重复率100KHz浪涌(冲击) ：电源端口及通讯端口线－线 ±2KV  线－地 ±2KV 系统配置列表应用场景产品型号数量单位银行通道、监狱通道的双门互锁及多门互锁等通道主机CHD806D4C-E1 台读卡器602JK1台开关电源 CHD-PS2121台配套铁壳1台 使用指南接线定义： 安装说明门禁控制器可广泛应用于各种运行环境，为保证系统稳定运行，请遵守以下原则：1、控制器不要安装在高压电源箱旁，以及大变压器或高电压、强电流场、高温、潮湿的环境。2、为了调试检修的方便，控制器安装的高度不要超过1.45米，同时请预留足够的安装空间，确保可以方便的打开控制器机箱。3、控制器必须单独接地，确保安装地点附近有接地设备。4、控制器机箱必须紧固安装。5、系统的布线属于弱电布线，除电源线外，其它设备用线不要走强电槽或强电线管，如果因安装环境限制必须走，要走平行线，并想方设法隔开0.5米距离以上，整个系统各类型线缆之间尽量保持远离。 安装步骤1、将控制器铁盒水平摆在需要安装的墙面高度上，并在墙面上沿铁盒做4个安装孔的打孔标记。2、在做好标记的安装孔位墙面上，用冲击钻钻出4个安装孔。3、在已打好的安装孔位墙面上，打上4个固定胶塞。4、将控制盒摆正，拧上4枚安装固定螺丝，将控制器铁盒固定牢固，安装完成。 包装清单项目内容数量备注1CHD806D4C监狱通道管理控制器 1台2M3X28mm平头自攻螺丝4颗3M6X30胶塞4颗4说明书1本5保修合格证1张 质保售后一、包换条款：     1.我公司的产品售出后，在一个月内发生非人为因素造成的损坏而影响正常使用的，在产品配件齐全、包装完好，外观未损坏的情况下，我公司实行包换制，属于包换期内的产品如出现厂家停产或缺货一周以上的，贵司可以选择按购买价换成相同功能、相同配置的等价产品（售出产品的出厂日期以我公司产品出厂标贴为准，撕毁涂改无效）。     2.我公司的产品售出后，在三个月内发生非人为因素造成的损坏而影响正常使用的，我公司负责在不超过三个工作日及时维修（不计在途时间），如果无法及时维修的或修好的产品在一个月内又发生同样故障的，我公司实行包换制；缺货处理同第（1）条约定（售出产品的出厂日期以我司产品出厂标贴为准，撕毁及涂改无效）。二、包修条款：      1.我公司的产品售出后，如在一年内发生非人为因素造成的损坏而影响正常使用的，我公司负责免费维修，维修时间不超过三个工作日（不计在途时间），故障产品的往返寄件费用均由我司承担。     2.在产品售出一年内,如发生客户操作不当或人为因素造成的损坏及外界干扰致损情况，客户可将产品寄回我司进行检修，我司仅收取检修设备的开机检测费（30元/台）及所更换的元器件费用，往返寄件费用均由客户方自行承担。三、维修条款：      1.我公司的产品在售出一年后时，如发生故障影响使用的，客户可将产品返回我公司进行检修，我司收取检修设备的开机检修费（30元/台）、人工费（50元/台）及更换硬件费用，故障产品的往返寄件费用均由客户方自行承担。    如返修设备出现因强雷电击入或进水腐蚀及外界干扰致使无法修复情况，我司建议报废，重新购买新设备。 系统拓扑图

产品概述        手指静脉是一种新的生物特征识别技术，它利用手指内的静脉分布图像来进行身份识别。医学研究证明，手指静脉的形状具有唯一性和稳定性，即每个人的手指静脉图像都不相同，同一个人不同的手指的静脉图像也不相同，这就为指静脉提供了医学依据。由于其对人体无害，具有不易被盗取、伪造等特点。该识别技术可广泛应用于银行金融、政府国安、教育社保等领域的门禁系统。该产品具有外形美观高档（流线型弧面设计）、大屏显示一目了然、指静脉活体识别安全性无容置疑、触摸键盘永不磨损、容量大、识别速度快、高清语音提示更加人性化、防拆开关报警确保设备安全等特点。适用场所应用于工厂（公司）考勤（防止代打卡）、高档智能楼宇、银行金融门禁管理、监狱通道门禁管理、政府机构的门禁管理。 规格参数尺寸290mm（长）X 110mm（宽）X 90mm（厚）±5%颜色白银+茶色净重900g ±5%电源额定工作电压：12VDC±5%额定工作电流：300mA±5%最小供应电流：500mA/12V DC输入时显示3.5英寸TFT彩色液晶显示屏，像素320（RGB）X 240，4：3方键盘3X4键电容式触摸键盘，背面丝印永不磨损指静脉容量6000个（每人2枚指静脉计算）扫描方式透过型光学方式认证时间小于1.5S工作模式1:N对比：支持指静脉、刷卡、按键独立工作1:1对比：支持按键输入用户ID+指静脉，支持刷卡+指静脉 密码功能：指静脉+密码，刷卡+密码，ID+密码通讯方式标准以太网和RS485通讯速率RS485：9600/19200/38400/115200 BPS可设置，默认38400BPS支持卡类型ID或IC卡或CPU卡RF工作频率ID卡125KHZ±5%，IC卡 13.56MHZ±5%工作环境-10～+55℃、20%～90%（无结露·结冰）存储环境-20～+70℃、5%～90%（无结露·结冰）传输距离韦根方式传输小于60米，RS485传输方式小于1200米，TCP小于150米灵敏度等级拒真率0.00625% 认假率0.00005%传感器有效面积43mmX18mm±5%指静脉识别角度±180°灵敏度等级拒真率0.00625% 认假率0.00005% 系统配置列表应用场景产品型号数量单位基站门禁 四门控制器CHD806D4-E1台指静脉CHD200-Z61台电源CHD-PS2121台出门按钮CHDEP661个使用指南接线定义：由左到右依次端正为：TCP端口，电源与韦根端口，继电器输出端口，RS485通信端子1、J1  4位插座接线定义线的颜色接线定义功能定义说明红色+12V电源正极设备电源输入黑色GND‍电源负极绿色WD0维根DATA0输出维根信号输出白色WD1维根DATA1输出2、J2  6位插座接线定义线的颜色接线定义功能定义说明灰色N.C1继电器#1常闭端开锁继电器输出橙色COM1继电器#1公共端白色N.O1继电器#1常开端蓝色N.C2继电器#2常闭端响铃或联动继电器输出橙色COM2继电器#2公共端白色N.O2继电器#2常开端 3、J3  10位插座接线定义：线的颜色接线定义功能定义说明橙色COM3继电器#3公共端防拆报警继电器输出白色N.03继电器#3常开端黄色INPUT1光耦隔离输入#1备用紫色INPUT2光耦隔离输入#2蓝色INPUT3光耦隔离输入#3黑色GND地线绿色VD-OUT视频信号输出备用白色AGND视频信号地棕色485ARS485通信差分信号正RS485通信接口灰色485BRS485通信差分信号负 安装步骤安装地点选择本产品属精密仪器，安装地点的选择将直接影响产品工作的稳定性和寿命，安装地点的选择应符合产品性能参数中的环境要求，同时请勿将本产品安装在太阳能照到和有灰尘大的地方。 指静脉阅读器的安装在指静脉阅读器的安装过程中注意不要让螺丝刀等锐利器触碰指静脉处理器的金属壳表面，以免划伤，影响产品美观。 安装墙面的处理在安装指静脉阅读器之前，先要处理好安装墙面，首先选择好安装指静脉阅读器的合适高度，建议离地面1.4-1.5米的高度，再根据产品挂板（产品附件）尺寸在墙面开好挂板安装孔，安装挂板尺寸图如下图所示，最后在墙面开好线槽或线孔，将外接引线引入开好的接线孔中。外部引线连接 根据产品的接线定义，使用铬铁将线头焊接牢固，并用热缩套管将其包好后，放入安装孔中。 接线注意事项：1.指静脉阅读器的电源线要接正确，红色正，黑色负，注意不能接反。2.指静脉阅读器的韦根输出信号通讯线，要与控制器的韦根输入接口对应连接，用于传输指静脉ID给控制器。3.指静脉阅读器的供电线路建议使用0.5平方毫米以上的线材，信号线采用AWG16#-AWG24#的线材，尽量使用屏蔽线串管走线，降低外部干扰的可能性。 包装清单项目内容数量备注1指静脉识别人机互动一体机1台2连接线3条3M4*12mm平头自攻螺丝2颗4M6*30胶塞2个5使用说明书1本提供电子档6合格证1张 质保售后一、包换条款：        1． 我公司的产品售出后，在一个月内发生非人为因素造成的损坏而影响正常使用的，在产品配件齐全、包装完好，外观未损坏的情况下，我公司实行包换制，属于包换期内的产品如出现厂家停产或缺货一周以上的，贵司可以选择按购买价换成相同功能、相同配置的等价产品（售出产品的出厂日期以我公司产品出厂标贴为准，撕毁涂改无效）。        2． 我公司的产品售出后，在三个月内发生非人为因素造成的损坏而影响正常使用的，我公司负责在不超过三个工作日及时维修（不计在途时间），如果无法及时维修的或修好的产品在一个月内又发生同样故障的，我公司实行包换制；缺货处理同第（1）条约定（售出产品的出厂日期以我司产品出厂标贴为准，撕毁及涂改无效）。  二、 包修条款：        1． 我公司的产品售出后，如在一年内发生非人为因素造成的损坏而影响正常使用的，我公司负责免费维修，维修时间不超过三个工作日（不计在途时间），故障产品的往返寄件费用均由我司承担。        2． 在产品售出一年内,如发生客户操作不当或人为因素造成的损坏及外界干扰致损情况，客户可将产品寄回我司进行检修，我司仅收取检修设备的开机检测费（30元/台）及所更换的元器件费用，往返寄件费用均由客户方自行承担。  三、 维修条款：        1． 我公司的产品在售出一年后时，如发生故障影响使用的，客户可将产品返回我公司进行检修，我司收取检修设备的开机检修费（30元/台）、人工费（50元/台）及更换硬件费用，故障产品的往返寄件费用均由客户方自行承担。        如返修设备出现因强雷电击入或进水腐蚀及外界干扰致使无法修复情况，我司建议报废，重新购买新设备。

产品概述读卡器、门禁、机械锁一体化。突出优点：功能多、集成度高、易安装、易升级、防水性能优、三级防雷保护、应急钥匙采用互开率极低电脑钥匙锁芯、业界独一无二、誉为智能机柜的守护神等。 适用场所广泛使用于各种户外、室内中大型智能化电信机柜等要求实时监控的场所，它采用电子智能控制、非接触智能卡开锁、功能多、安全可靠。 规格参数尺寸170MM（长）X 42MM（宽）X 60MM（高）±5％颜色黑色净重900g±10%（因包装不同、请以实物为准）电源额定工作电压：12VDC输入电压范围：10.8VDC－13.2VDC工作电流：静态待机时小于150mA，动态刷卡开锁时小于500mA最小供应电流：1000mA／12VDC输入时温度工作时       -10℃～ +50℃非工作时    -20～60℃湿度工作时   20%～90%RH非工作时 20～90％工作状态合法开门绿灯闪烁一次，非法开门红灯闪烁支持卡类型支持各种封装的EM卡，建议使用钥匙扣卡效果较好RF工作频率125KHZ±5%读卡距离10～30mm(EM 卡)读卡方式读ID卡序列号方式开锁方式电控开启和机械钥匙开启，关门自动上锁通讯方式RS485，9600bit/s(默认)抗扰度指标静电放电（ESD）：接触放电±6KV  空气放电±8KV 系统配置列表应用场景产品型号数量单位机柜一体化门禁机柜锁 CHD2100-J5A1把转换器 CHD485HUB1台开关电源 CHD-PS2121台异形卡（ID）若干张管理软件1套 包装清单项目内容数量1智能一体化门禁机柜锁1台2产品说明书1份2配件1批3保修卡1份 使用指南1、电源、通信接线第1线红色 +12VDC12V供电第2线黑色GND第3线黄色ARM(OC)报警输出（OC门）第4线绿色485ARS485通信端第5线白色485B2、门磁输入接线第1线紫色DOOR.SW外接“门磁”输入端第2线黑色GND3、移动开锁输入接线第1线棕色L+开锁驱动输入端(DC12V驱动)第2线灰色L－安装说明：准备工作：十字螺丝刀，Φ32的孔钻，打磨机，10MM六角板手（可用活动扳手）。1、按图所示尺寸在机柜门的合适高度（建议 1.1米处或居中）开好安装孔；2、把锁的压板固定螺丝和锁舌固定螺丝拧下，取下垫圈和限位片再取出压板；3、把锁的引线从开好的孔位从门外穿进门内，把锁贴着门按住；4、把锁的引线从压板的最大一个方孔穿过（注 意如图3方向），然后用压板固定螺丝固定好；5、装上限位片、垫片和锁舌，如图2所示选择左开或右开，用扳手固定好天地杆（建议按图4加工天地杆，使连接更牢固）；6、按照说明书或锁体上的接线定义连接好引线；7、安装完成。上电测试1、安装完成后接上电源，蓝灯闪三下为正常工作；2、打开管理软件，点击远程开门，蓝灯亮， 按下 PUSH  位置，手柄弹起，超时未开启自动上锁；3、使用已授权的卡片对着手柄上的刷卡位置刷卡，蓝灯亮，按下 PUSH 位置，手柄弹起，超时未开锁自动上锁，未授权卡片刷卡后闪红灯两下；4、门磁输入可设置为常开或常闭，状态改变后即发生报警，红灯闪烁，并向中心发送报警信号。 质保售后一、包换条款：1． 我公司的产品售出后，在一个月内发生非人为因素造成的损坏而影响正常使用的，在产品配件齐全、包装完好，外观未损坏的情况下，我公司实行包换制，属于包换期内的产品如出现厂家停产或缺货一周以上的，贵司可以选择按购买价换成相同功能、相同配置的等价产品（售出产品的出厂日期以我公司产品出厂标贴为准，撕毁涂改无效）。2． 我公司的产品售出后，在三个月内发生非人为因素造成的损坏而影响正常使用的，我公司负责在不超过三个工作日及时维修（不计在途时间），如果无法及时维修的或修好的产品在一个月内又发生同样故障的，我公司实行包换制；缺货处理同第（1）条约定（售出产品的出厂日期以我司产品出厂标贴为准，撕毁及涂改无效）。 二、包修条款：1． 我公司的产品售出后，如在一年内发生非人为因素造成的损坏而影响正常使用的，我公司负责免费维修，维修时间不超过三个工作日（不计在途时间），故障产品的往返寄件费用均由我司承担。2． 在产品售出一年内,如发生客户操作不当或人为因素造成的损坏及外界干扰致损情况，客户可将产品寄回我司进行检修，我司仅收取检修设备的开机检测费（30元/台）及所更换的元器件费用，往返寄件费用均由客户方自行承担。 三、维修条款：1． 我公司的产品在售出一年后时，如发生故障影响使用的，客户可将产品返回我公司进行检修，我司收取检修设备的开机检修费（30元/台）、人工费（50元/台）及更换硬件费用，故障产品的往返寄件费用均由客户方自行承担。如返修设备出现因强雷电击入或进水腐蚀及外界干扰致使无法修复情况，我司建议报废，重新购买新设备。

    通过大量的直线及平面相互搭配，彰显产品硬朗、结实、大气的气质；利用大量的斜面穿插，让产品又不乏现代科技感；而透明亚克力的适当采用，使产品不乏活力及灵动，让产品稳重之余又不会显得过于呆板。按照停车场应用标准设计，融入贴心的视觉表现和可靠的功能诉求于一体的立体化造型，融入环境，富有人性化色彩；密封设计，防雨、防尘、表面采用进口粉汽车烤漆处理，抗腐蚀、耐老化，适合室外环境使用，正常情况下十年不褪色；可拆卸板门设计，方便打开检查及维护；具有多项新概念设计：材质、颜色、外形可供选择。可装配件：停车场主控制器、远距离、中距离、近距离读卡器、LED高亮中英文显示屏、自动吞/吐卡机、地感控制器、压力电波、语音系统、对讲系统、开关电源等。  控制箱：箱体尺寸1370mm(高)×480mm(宽)×310mm(厚)；材料板金+塑钢+强力板；表面处理进口粉汽车烤漆；工艺特色使用防水、防尘，耐撞击、抗腐蚀，耐老化颜色大黄色、银灰性能特点收卡、读卡、汉字显示、对讲咨询等，内部安装接口齐全、空间大可根据用户要求进行功能扩展。 道闸：道闸尺寸950mm(高)×302mm(宽)×350mm(厚)； 产品结构道闸由主机、机箱、平衡机构、闸杆支架、闸杆等部分组成；主机由减速机构、连杆由柄机构等组成；曲柄连杆机构传动，减少了机械故障、低噪声、无污染、不需保养挡车杆可配直杆、折杆、栅栏；长度有3米、6米；外型有圆角、四角、八角；采用高强度铝制合金管，外包抗振防碰撞发泡胶，表面用黄黑色相间反光膜 运行速度6米杆：4-6秒，3米杆：2-4秒； 寿命500万次 特色功能高灵敏度的磁敏限位控制系统，低压直流控制，安全可靠，限位准确；独有的停电手动、自动起杆装置；特殊的平衡机构，永保起杆垂直，落杆水平，且平稳，非等速运行消除了闸杆升降过程中打顿和起动时闸杆加速过快的现象；机温大于135度时自动切断电源，保护电机不会烧坏 质保售后一、包换条款：    1． 我公司的产品售出后，在一个月内发生非人为因素造成的损坏而影响正常使用的，在产品配件齐全、包装完好，外观未损坏的情况下，我公司实行包换制，属于包换期内的产品如出现厂家停产或缺货一周以上的，贵司可以选择按购买价换成相同功能、相同配置的等价产品（售出产品的出厂日期以我公司产品出厂标贴为准，撕毁涂改无效）。    2． 我公司的产品售出后，在三个月内发生非人为因素造成的损坏而影响正常使用的，我公司负责在不超过三个工作日及时维修（不计在途时间），如果无法及时维修的或修好的产品在一个月内又发生同样故障的，我公司实行包换制；缺货处理同第（1）条约定（售出产品的出厂日期以我司产品出厂标贴为准，撕毁及涂改无效）。  二、 包修条款：    1． 我公司的产品售出后，如在一年内发生非人为因素造成的损坏而影响正常使用的，我公司负责免费维修，维修时间不超过三个工作日（不计在途时间），故障产品的往返寄件费用均由我司承担。    2． 在产品售出一年内,如发生客户操作不当或人为因素造成的损坏及外界干扰致损情况，客户可将产品寄回我司进行检修，我司仅收取检修设备的开机检测费（30元/台）及所更换的元器件费用，往返寄件费用均由客户方自行承担。  三、 维修条款：    1． 我公司的产品在售出一年后时，如发生故障影响使用的，客户可将产品返回我公司进行检修，我司收取检修设备的开机检修费（30元/台）、人工费（50元/台）及更换硬件费用，故障产品的往返寄件费用均由客户方自行承担。    如返修设备出现因强雷电击入或进水腐蚀及外界干扰致使无法修复情况，我司建议报废，重新购买新设备。

产品概述     CHD806D2系列智能双门控制器是我司最新开发的高端创新产品之一，釆用先进的嵌入式100M  TCP/IP网络模块及嵌入式微控制器，具有多种通讯接口、超大存储空间、时段管理、支持红外报警、门磁报警、消防联动、防盗、防拆报警、反胁迫、级联、可外接密码键盘阅读器和指纹阅读器、三级防雷保护、美观高档等优点，实现双门互动功能、多人多组多时段管理，与监控配合实行远程放行管理，具超级密码开门、反胁迫、远程实时报警、联动摄像等功能。强大的网络连接功能，完全适合高档智能小区、银行、智能大厦、监狱、政府办公楼、机关、学校、企业、军工电信管理、野外无人值守基站管理等，该设备的所有参数完全通过配套计算机软件来设置，方便用户操作与科学管理。 适用场所： 多用于高档会所、智能小区、写字楼等场合 。 规格参数 尺寸356MM(长)X 265MM（宽）X 62MM(高)±5%颜色黑色净重3Kg±5％电源额定工作电压：AC220V 50HZ输入电压范围：AC100－240V工作电流： 控制器最大工作电流小于300mA 最小供应电流：2A／AC220V输入时 授权用户8100个事件记录32000条通讯方式标准以太网通讯； （注：支持以太网转RS485接指纹机功能）通讯速率固定为38400BPS，无校验、1起始位、8数据位、1停止位读卡器接口4个维根输入接口，可外接4个维根读卡器；支持双门双向读卡输入接口7组光耦隔离输入(出门按钮X2、门磁X2、红外X2、紧急联动)输出接口2个开门继电器，2个报警继电器输出驱动能力继电器输出MAX :DC 12V/5A/25sec 24V/5A/25sec AC75V/5A/25sec工作状态声光提示，上电电源指示灯亮，以太网通讯指示灯，刷卡开门等动作蜂鸣器声音提示温度工作环境：温度-10～50℃存储环境：温度-20～60℃湿度工作环境：湿度20～90％（无结露·结冰）存储环境：湿度20～90％（无结露·结冰）抗扰度指标静电放电：接触放电±6KV  空气放电±8KV
