产品概述

    面向通讯行业，电力行业等无人值守基站所研发的一款高性能集成锁具，具有性能稳定、设计独特、安装方便等特点。将脉冲锁、EM/IC读卡器、门磁整合一体，具其综合功能特点 与外部门禁控制机结合组成智能安全的“出入”控制系统 锁体选用电控脉冲锁，安装方便，可实现左右开门、内外开门等特殊的安装要求 控制电路智能化设计。

适用场所：广泛使用于无人值守基站、机房、仓库等要求实时监控的场所

规格参数

系统配置列表

使用指南

接线定义

安装方法

门的开关方式分内开、外开两种， 安装方法如下图：

根据以上图示可知在内开门与外开门上安装脉冲锁，其大锁舌必须调换。以下为调换大锁舌的详细步骤：

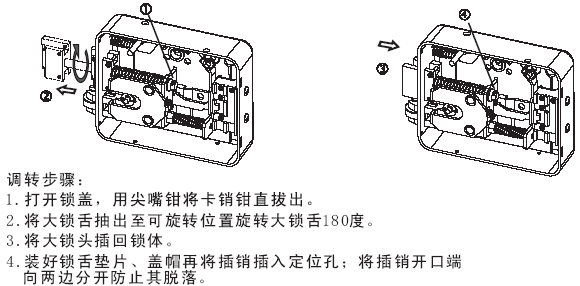

内、外开锁 锁头调转方向示意图

脉冲电控锁的安装要注意：统一标高，锁在门上的位置高度必须一致；

安装步骤

（1）根据 “左开门\右开门”按“安装孔位图”确定打孔位。（安装孔位图随产品包装一起）

（2）旋开面盖螺钉,取下面盖；取下面盖的动作要注意不能破坏表面喷漆，不能使面盖等变形。

（3）将锁芯、读卡线圈、内锁体安装在已打好孔的位置上。考虑到安装的牢固性是否满足要求,更多的场合是必须电焊到有金属表面的门上,电焊操作必须由有工程施工许可的人士执行。

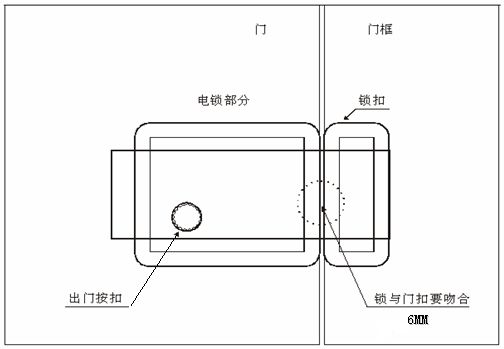

备注： 用配套螺钉安装锁体到门扇上，锁扣紧固于门框上，锁体的出舌面与锁扣的入舌面间距约为6毫米。间距太小不易开门；间距太大则因锁舌进入锁扣的长度短影响上锁强度。

（4）若具备闭门器时，观察锁的安装和闭门器的配合是否理想，若发现关门时噪声大或锁不上，可用12号板手或钳子拧动六角螺角，反复调节负载弹簧使“小锁舌”松紧合适，才能使开关门松紧平衡、自然。

（5）门关上后一定要确定大锁舌推进锁体内。

（6）把锁两端引出线按照上面“接线定义图”连接好对应配件，接通直流电源12V，功率>20W。

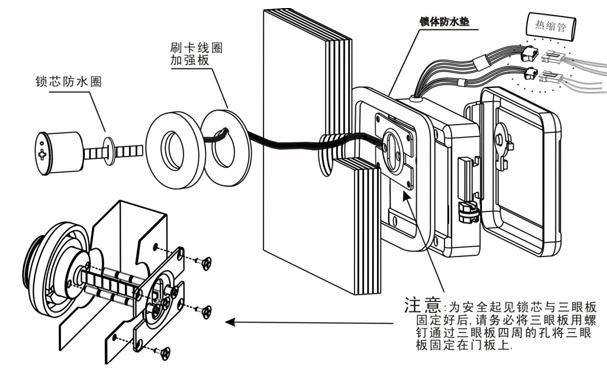

（7） 产品配件及安装图如下所示：

（8）如通电而打不开门,请您检查门锁的安装情况、仔细阅读安装说明书、接线说明，认真检查接线是否正确，安装是否合适。确认是锁的质量问题后再更换锁。

（9）把对应的锁内端子台插上，盖上取下的锁体面盖。

注意事项

（1） 在安装过程中先按照锁孔定位贴纸开好孔位，中心孔开孔时注意应用小钻头将门板两边的中心孔位确定再用锁头开孔钻开孔，以保证门板里外孔位同心。

（2） 锁体安装在露天环境下一定注意贴上线圈防水圈及锁体防水垫；

（3） 首先安装锁芯，在安装时要特别注意锁芯标尺与锁体锁芯旋动孔要垂直同心，确保锁体安装完毕后钥匙能自如开门；固定锁体的4个螺丝一定要拧紧，使锁体与门板平行。

（4）  固定锁芯时，确保读卡线圈的连接线不被固定锁芯的三眼板压坏（须在门两边的锁芯孔边上各锉一个小缺口放置连接线）。

（5）  固定锁芯的三眼板在安装时，凸面一定要嵌进锁芯孔，使铁片跟门板紧贴。

（6）  安装锁扣时注意与锁舌的完全对齐，注意保持锁体与锁扣的距离为4-6mm。

包装清单

质保售后

一、包换条款：

     1.我公司的产品售出后，在一个月内发生非人为因素造成的损坏而影响正常使用的，在产品配件齐全、包装完好，外观未损坏的情况下，我公司实行包换制，属于包换期内的产品如出现厂家停产或缺货一周以上的，贵司可以选择按购买价换成相同功能、相同配置的等价产品（售出产品的出厂日期以我公司产品出厂标贴为准，撕毁涂改无效）。

     2.我公司的产品售出后，在三个月内发生非人为因素造成的损坏而影响正常使用的，我公司负责在不超过三个工作日及时维修（不计在途时间），如果无法及时维修的或修好的产品在一个月内又发生同样故障的，我公司实行包换制；缺货处理同第（1）条约定（售出产品的出厂日期以我司产品出厂标贴为准，撕毁及涂改无效）。

二、包修条款：

     1.我公司的产品售出后，如在一年内发生非人为因素造成的损坏而影响正常使用的，我公司负责免费维修，维修时间不超过三个工作日（不计在途时间），故障产品的往返寄件费用均由我司承担。

     2.在产品售出一年内,如发生客户操作不当或人为因素造成的损坏及外界干扰致损情况，客户可将产品寄回我司进行检修，我司仅收取检修设备的开机检测费（30元/台）及所更换的元器件费用，往返寄件费用均由客户方自行承担。

三、维修条款：

     1.我公司的产品在售出一年后时，如发生故障影响使用的，客户可将产品返回我公司进行检修，我司收取检修设备的开机检修费（30元/台）、人工费（50元/台）及更换硬件费用，故障产品的往返寄件费用均由客户方自行承担。

    如返修设备出现因强雷电击入或进水腐蚀及外界干扰致使无法修复情况，我司建议报废，重新购买新设备。

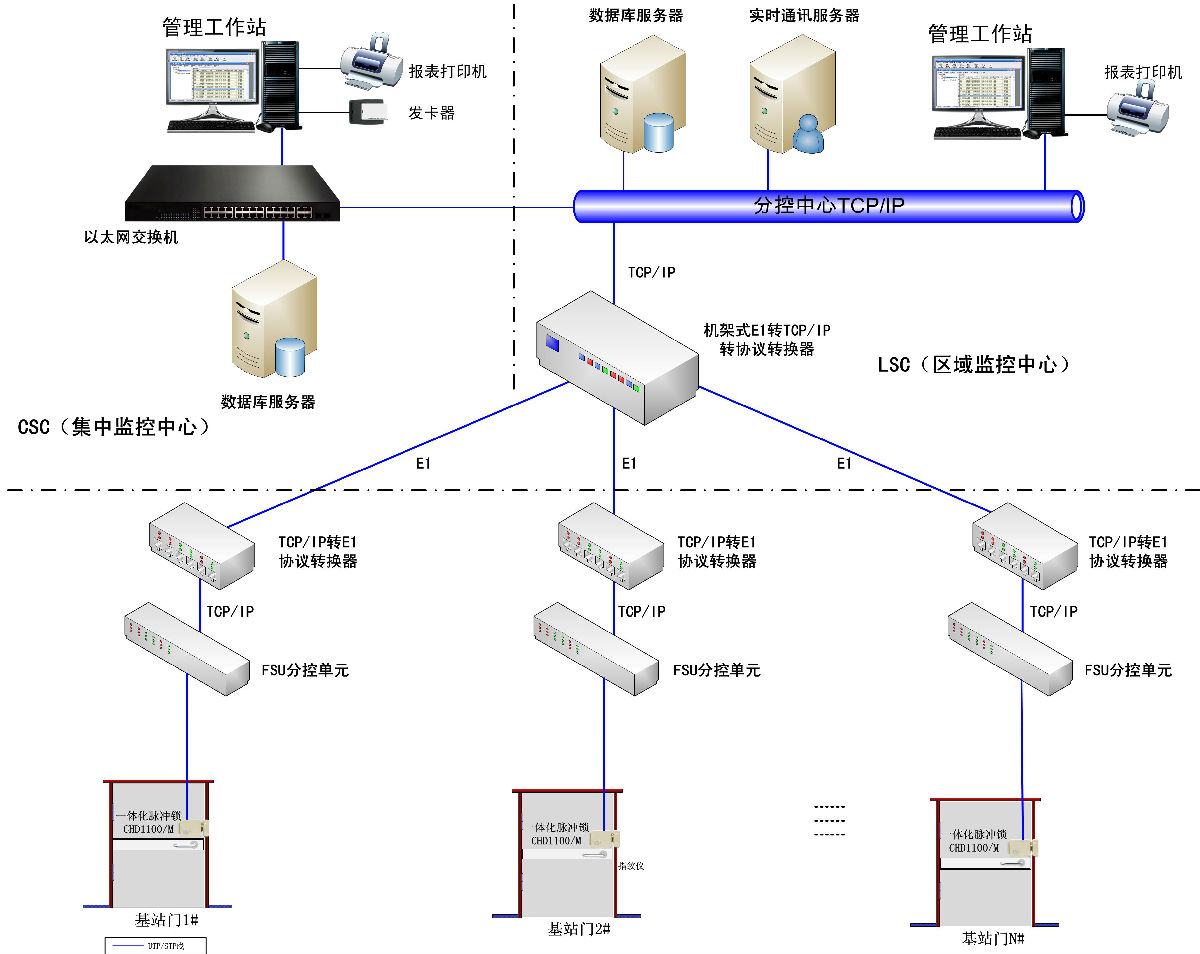

系统拓扑图
