产品概述    主要由CHD808TS闸机控制器、读卡器、发卡器、通讯转换器、管理电脑（含系统软件）等主要设备组成；该产品配置不同的控制设备及操作系统可分别用作门禁、考勤、消费、公园门票等系统。整个产品外形采用国产标准(304号)不锈钢板冲压成型， 造型美观大方，防锈、耐用，能抵抗外力破坏。长方形机箱与通道闸杆构成的通道可为出 入人员提供有序文明的 通 行方式，杜绝非法出入，并在紧急情况下快速控制落杆或收杆。独有的减震装置让闸机运行噪音更小，配有主控箱，线路清晰明了，即便是初次接触也可以在技术员电话指导下检查线路故障及维护！    适用场所：  ◎车站、、码头、旅游景点进出口通道管理 ◎会展、游泳馆等验票通道管理 ◎企事业单位进出口考勤、门禁、消费管理 ◎特殊通道控 规格参数尺寸380mm(长)×300mm(宽)×1200mm(高)颜色银色电源AC220V  工作环境温度-25℃—60℃、湿度20%≤90％ 通道宽度800mm闸杆承受力40KG通行速度40人次/分 使用指南①输入接口：+12V电平信号或脉宽≥100ms的DC12V脉冲信号，驱动电流＞10mA或干接点信号或RS485信号；②接线排的连接: 按接线图的标识接好电源和开闸信号 A、干接点信号：VDD为公共端，OPE-L和OPE-R分别和VDD短接就分别为左开和右开信号； B、+12V电平信号或DC12V脉冲信号：GND为公共端，OPE-L和OPE-R分别和GND形成高、低电平回路就分别为左开和右开信号(注意：高电频接OPE-L或OPE-R)； C、RS485信号：TA、TB分别为A+、B-，GND为公共地；③检查接线是否与接线图一致，检查所有插头是否有松动； 检查设备是否接地可靠；确认无误后可上电调试。 包装清单序号配件名称数量备注1CHD808TS闸一套1个2安装螺钉配件1袋3安装使用说明书1本4合格保修证1张 质保售后一、包换条款：     1．我公司的产品售出后，在一个月内发生非人为因素造成的损坏而影响正常使用的，在产品配件齐全、包装完好，外观未损坏的情况下，我公司实行包换制，属于包换期内的产品如出现厂家停产或缺货一周以上的，贵司可以选择按购买价换成相同功能、相同配置的等价产品（售出产品的出厂日期以我公司产品出厂标贴为准，撕毁涂改无效）。     2．我公司的产品售出后，在三个月内发生非人为因素造成的损坏而影响正常使用的，我公司负责在不超过三个工作日及时维修（不计在途时间），如果无法及时维修的或修好的产品在一个月内又发生同样故障的，我公司实行包换制；缺货处理同第（1）条约定（售出产品的出厂日期以我司产品出厂标贴为准，撕毁及涂改无效）。二、包修条款：     1．我公司的产品售出后，如在一年内发生非人为因素造成的损坏而影响正常使用的，我公司负责免费维修，维修时间不超过三个工作日（不计在途时间），故障产品的往返寄件费用均由我司承担。     2．在产品售出一年内,如发生客户操作不当或人为因素造成的损坏及外界干扰致损情况，客户可将产品寄回我司进行检修，我司仅收取检修设备的开机检测费（30元/台）及所更换的元器件费用，往返寄件费用均由客户方自行承担。 三、维修条款：     1．我公司的产品在售出一年后时，如发生故障影响使用的，客户可将产品返回我公司进行检修，我司收取检修设备的开机检修费（30元/台）、人工费（50元/台）及更换硬件费用，故障产品的往返寄件费用均由客户方自行承担。     如返修设备出现因强雷电击入或进水腐蚀及外界干扰致使无法修复情况，我司建议报废，重新购买新设备。 系统拓扑图

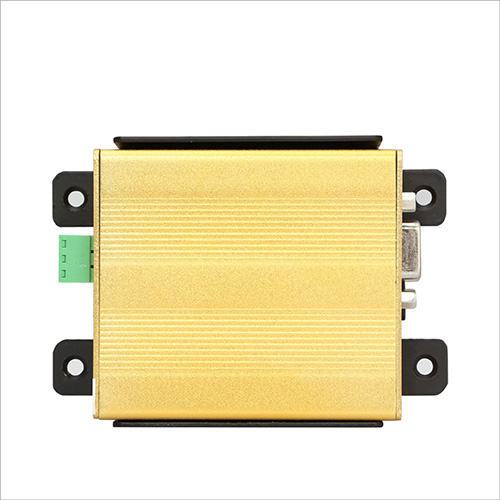

 产品概述    防雷型转换器采用窃电技术设计，具有最新半导体防雷管＋高性能的双重保，内置零延时自动收发转换，无需增加任何系统延时；工业级芯片低功耗、高静电保护。将PC机的COM口(RS232)转换成RS485工业总线，方便多设备组网。        适用场所：主要应用于工业自动化控制系统、门禁、考勤、消费一卡通系统等的点到点、点到多点远程多机通讯组网中。 规格参数外形尺寸：93 X 69 X 25 mm ，金黄色铝合金包装 接口标准：接口兼容EIA/TIA之RS232、RS485 标准通讯方式：半双工差分方式传输 传输介质：屏蔽双绞线、非屏蔽双绞线 连接节点：最多可接32个 通讯距离：高效率的USB窃电技术，可保证远距离传输，最远可达1200米 启动速度：内部零延时自动收发转换技术，响应时间快，启动残压低 雷击试验：试验电压±2KV，试验方法按GB17626.5-1999执行 工作环境： －40～＋80℃、湿度5～95％，100％ 防潮处理；通讯速率：300～115200bps 使用指南    RS485输出配备高质量端子接线板跟RJ45水晶头，三位端子台的信号定义从左到右依次为A、B、G.GND。建议使用屏蔽双绞线或非屏蔽双绞线作通讯线， G.GND 必须接大地才能更好达到防雷的效果。 包装清单项目名称数量备注1CHD485HVD转换器一台2串口延长线、USB取电线各一条2条3使用说明书一份4保修合格证一张 质保与售后一、包换条款：    1．我公司的产品售出后，在一个月内发生非人为因素造成的损坏而影响正常使用的，在产品配件齐全、包装完好，外观未损坏的情况下，我公司实行包换制，属于包换期内的产品如出现厂家停产或缺货一周以上的，贵司可以选择按购买价换成相同功能、相同配置的等价产品（售出产品的出厂日期以我公司产品出厂标贴为准，撕毁涂改无效）。    2．我公司的产品售出后，在三个月内发生非人为因素造成的损坏而影响正常使用的，我公司负责在不超过三个工作日及时维修（不计在途时间），如果无法及时维修的或修好的产品在一个月内又发生同样故障的，我公司实行包换制；缺货处理同第（1）条约定（售出产品的出厂日期以我司产品出厂标贴为准，撕毁及涂改无效）。 二、包修条款：    1．我公司的产品售出后，如在一年内发生非人为因素造成的损坏而影响正常使用的，我公司负责免费维修，维修时间不超过三个工作日（不计在途时间），故障产品的往返寄件费用均由我司承担。    2．在产品售出一年内,如发生客户操作不当或人为因素造成的损坏及外界干扰致损情况，客户可将产品寄回我司进行检修，我司仅收取检修设备的开机检测费（30元/台）及所更换的元器件费用，往返寄件费用均由客户方自行承担。 三、维修条款：    1．我公司的产品在售出一年后时，如发生故障影响使用的，客户可将产品返回我公司进行检修，我司收取检修设备的开机检修费（30元/台）、人工费（50元/台）及更换硬件费用，故障产品的往返寄件费用均由客户方自行承担。    如返修设备出现因强雷电击入或进水腐蚀及外界干扰致使无法修复情况，我司建议报废，重新购买新设备。
