产品概述

面向通讯行业，电力行业等无人值守基站所研发的一款高性能集成化门禁，具有性能稳定、设计独特、安装方便等特点。将不锈钢灵性锁、EM/IC读卡器、单门门禁控制器、门磁、出门按钮整合一体，具其综合功能特点，组成智能安全的“出入”控制系统。结合非接触感应智能卡独特的安全性及RS422/485通信，组成智能安全的“出入”控制系统。选用不锈钢电机锁，安装方便，可实现左右开门、内外开门等特殊的安装要求

适用场所：广泛使用于无人值守基站、机房、仓库等要求安装简单、实时监控的场所

规格参数

系统配置列表

使用指南

接线定义

电源接线

通讯接线

外接出门按钮

安装步骤

一般选择在离地面1.1米---1.3米左右位置安装，锁体安装在室内门体上，锁扣安装在与锁体水平对齐的门框上，锁头与读卡线圈安装在室外门体上，在安装前应调整确认锁体与锁扣的空隙。根据安装示意图确定打孔位。

注意事项：

1.在安装过程中先按照图纸开好孔位，中心孔开孔时注意应用小钻头将门板两边的中心孔位同时确定，以方便锁芯的定位。

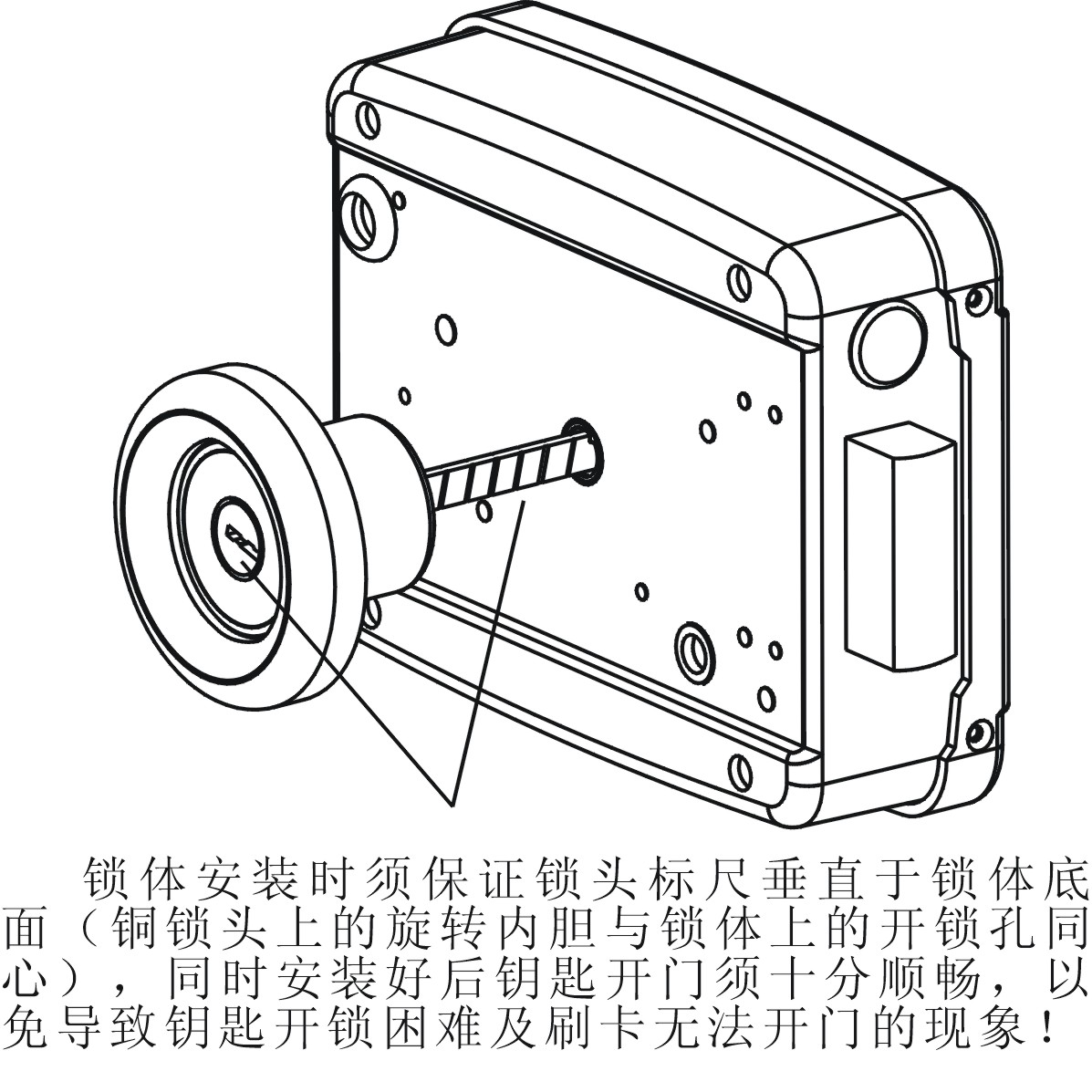

2.首先安装锁芯，在安装时要特别注意锁舌与锁体锁芯旋动孔要对齐，确保锁体安装完毕后，钥匙能自如开门。见下图。

3.固定锁芯时，确保读卡线圈的连接线不被固定锁芯的铁片压坏（建议在门两边的锁芯孔边上各凿一个小孔放置连接线，见安装图）。

4.固定锁芯的铁片在安装时，凸面一定要嵌进锁芯孔，使铁片跟门板紧贴。

5.安装锁扣时注意与锁舌的完全对齐。

布线方式

（1）金属门：布置暗线，在门框四周内走线，要求门体表面不能看到有线材外露；

（2）木门：使用金属管穿线作为保护。

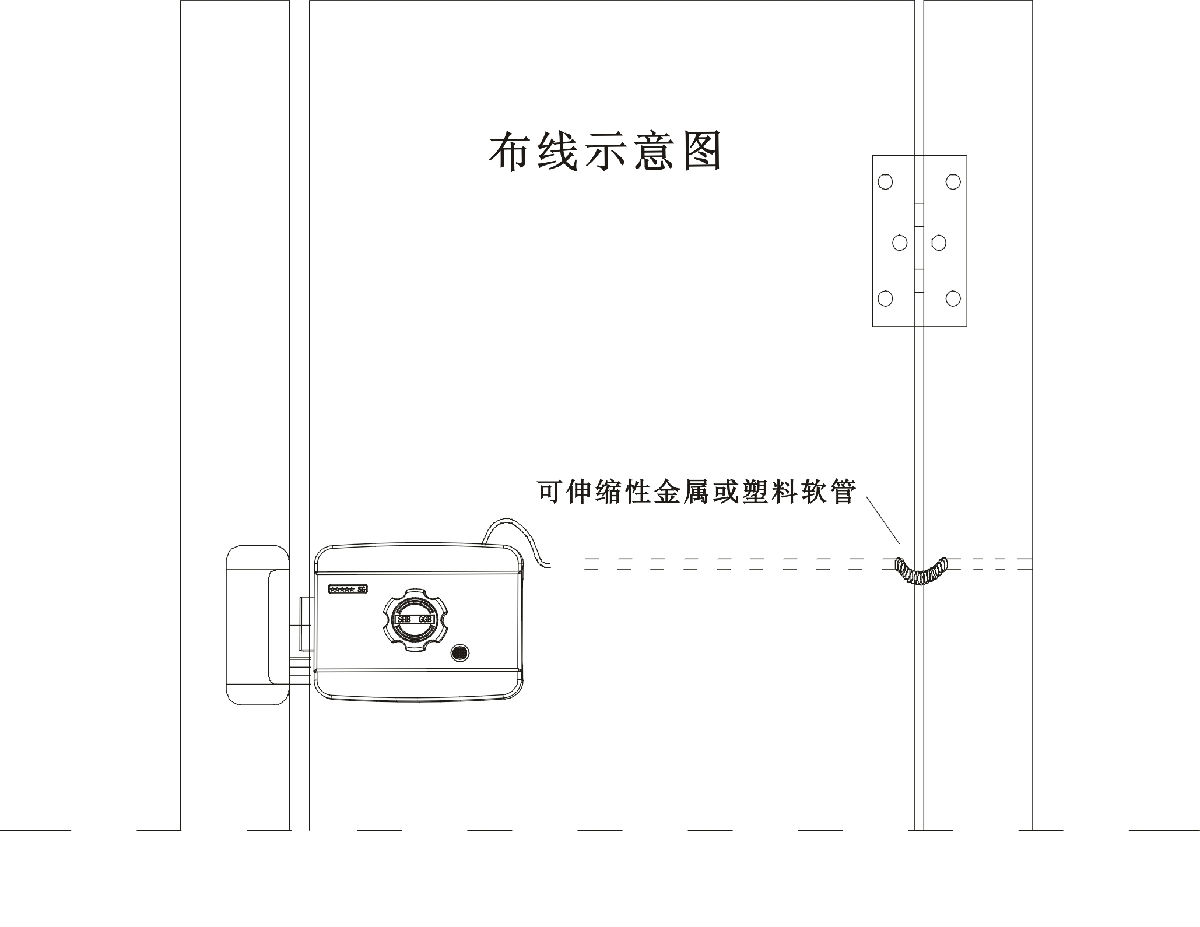

（3）门体到门框的连接活动部份走线使用金属或塑料软管作为过渡保护线材，如下图

线材的选用

布线示意图虚框部分内有两组线：电源线、通讯线。

电源线：AVVR 2×7/0.5mm²

通讯线：使用 0.5mm²  软质超五类双绞线CAT5 UTP（或STP）。

通电检查锁性能

1）把门关上，锁舌伸出插入锁扣，则为上锁；

2）输入开锁信号（门禁系统开锁指令），锁内电机动作，锁舌缩进锁体，能听到机械动作声，并可以将门打开；

3）用授权EM卡读卡，蜂鸣器清脆叫一声，锁内电机动作，同时锁舌缩进；关门上锁、也能听到机械动作声；

4）重复以上各步骤三五次，确认正常运行后调试结束，锁具进入正式运行。

注：锁体应放置在干燥防水处，以免漏水腐蚀电路板；

包装清单

质保售后

一、包换条款：

1．我公司的产品售出后，在一个月内发生非人为因素造成的损坏而影响正常使用的，在产品配件齐全、包装完好，外观未损坏的情况下，我公司实行包换制，属于包换期内的产品如出现厂家停产或缺货一周以上的，贵司可以选择按购买价换成相同功能、相同配置的等价产品（售出产品的出厂日期以我公司产品出厂标贴为准，撕毁涂改无效）。

2．我公司的产品售出后，在三个月内发生非人为因素造成的损坏而影响正常使用的，我公司负责在不超过三个工作日及时维修（不计在途时间），如果无法及时维修的或修好的产品在一个月内又发生同样故障的，我公司实行包换制；缺货处理同第（1）条约定（售出产品的出厂日期以我司产品出厂标贴为准，撕毁及涂改无效）。

二、包修条款：

1．我公司的产品售出后，如在一年内发生非人为因素造成的损坏而影响正常使用的，我公司负责免费维修，维修时间不超过三个工作日（不计在途时间），故障产品的往返寄件费用均由我司承担。

2．在产品售出一年内,如发生客户操作不当或人为因素造成的损坏及外界干扰致损情况，客户可将产品寄回我司进行检修，我司仅收取检修设备的开机检测费（30元/台）及所更换的元器件费用，往返寄件费用均由客户方自行承担。

三、维修条款：

1．我公司的产品在售出一年后时，如发生故障影响使用的，客户可将产品返回我公司进行检修，我司收取检修设备的开机检修费（30元/台）、人工费（50元/台）及更换硬件费用，故障产品的往返寄件费用均由客户方自行承担。

如返修设备出现因强雷电击入或进水腐蚀及外界干扰致使无法修复情况，我司建议报废，重新购买新设备。

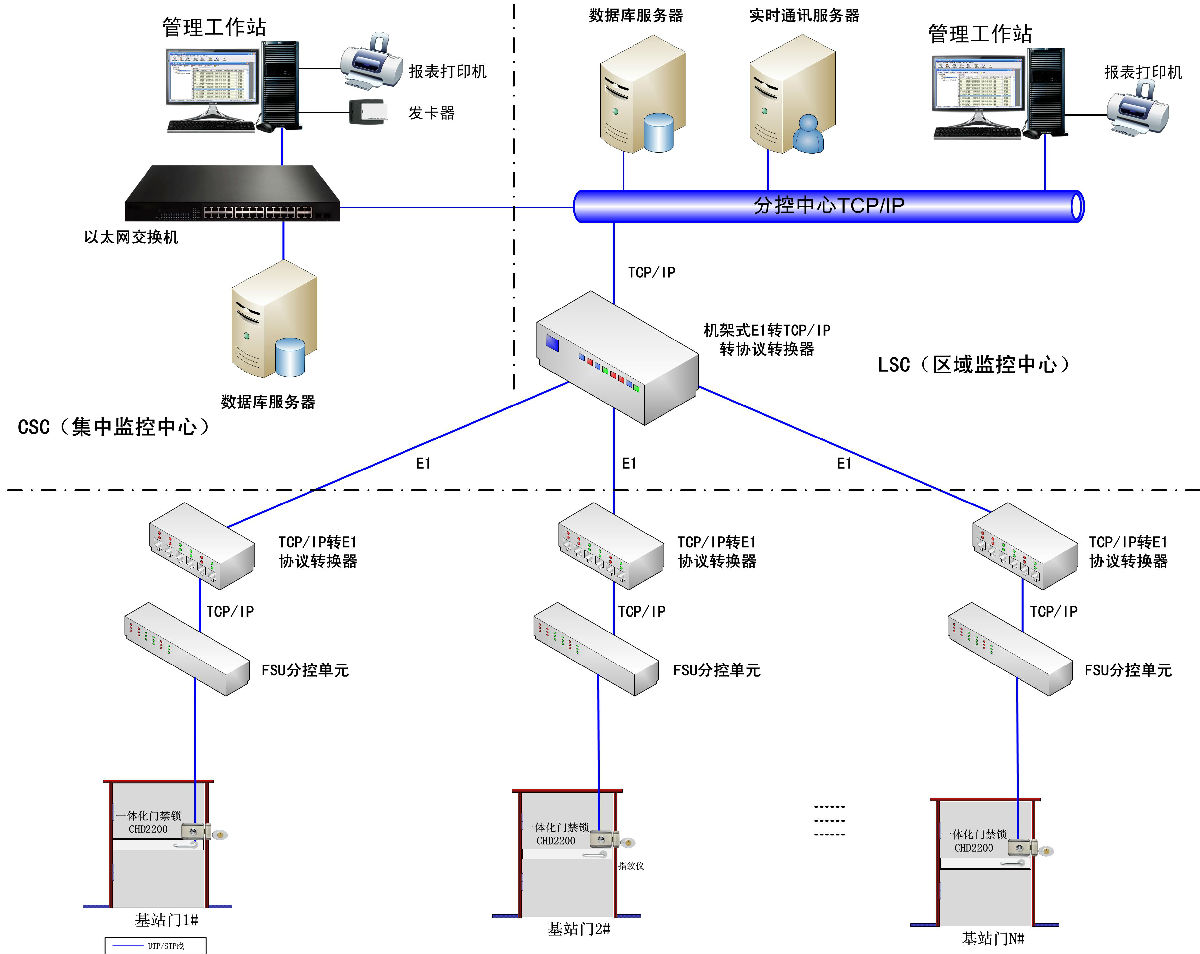

系统拓扑图
