产品名称：模拟无线视频传输设备_工业级无线监控设备         ST-601工业级无线视频监控传输系统： 采用调频微波的方式来传输视频信号和音频信号。该系统传输距离远、稳定性高，频率调整数码显示， 独特的锁相设计，适合野外及恶劣环境使用。该系统具有两个频段可选：L波段（1.0-1.7GHz）、Ku波段（10.7-12.7GHz）， 在国内具有 领先地位，具有较强的抗干扰性，图像传输实时、清晰、稳定，传输距离可以达5-10公里，配合中继不怕遮挡，具有极高的性价比。 特别说明： 这款无线视频监控产品从频段上划分为：L波段、Ku波段 从距离上划分为：5公里、10公里 产品选型：ST-601L、ST-601Ku 每个型号距离又所不同，客户在选型定购的时候注意说明   技术参数: 微波图像发射机系统指标  微波图像接收机系统指标 工作频率 1GHz-1.7GHz 、10.7GHz-12.7GHz 输入频率 950～2050MHz 发射功率 15dBm－30dBm 出入电平 －65～－35dBm 输出阻抗 50Ω 噪声门限 6dB典型值 输入视频 1V峰－峰值 输入阻抗 75Ω 输入音频 0.1～1.0 峰峰值 视频制式 PAL/NTSC 调制方式 FM 去加重 CCIR405－1  625行/525行 调制带宽 20MHz、25MHz、30MHz、40MHz 工作电压 AC220V（+20V -50V） 工作电压 12VDC500mA 功耗 15W 视频制式 PAL/NTSC LNB电源 18V/360mA 环境温度 -20~+55°C         无线视频监控产品常用连接图 L波段： Ku波段： 操作手册下载：ST601工业级无线监控设备使用手册.doc    [顶部]   [关闭]

产品简介： 经济型室外防水防尘无线微波无线图像指令一体传输系统采用调频微波的方式来传输远程监控视频信号和音频信号。传输距离远、性能稳定，本身具有 防水防尘功能，特别适合野外及恶劣环境下使用。该系统主要工作与S波段（2290～2510MHz）范围内，指令部分（227~233MHz）图像传输完全实时 传输距离可以达2~3公里以上(1W)，5~8公里（3W）配合中继不怕遮挡。该系统技术成熟性价比高。 产品选型： ST2418SZ-1 （1W传输功率）  ST2418SZ-3  （3W传输功率） 安防监控设备移动视频传输主要工作的频率： 2290MHz  2310MHz  2330MHz  2350MHz  2370MHz 2390MHz 2410MHz  2430MHz  2450MHz  2470MHz  2490MHz  2510MHz 通常工程当中，相邻频点相隔40M频宽 经济型防水型微波图像传输系统，采用S波段（2290～2510MHz）频段的无线微波来传输监控视频信号。由于选用了较高的频率，而且采用FM（调频） 工作方式具有较强的抗干扰性能，图像十分清晰稳定。 安防监控设备本身具有防水性能，频点可调，应用方便，可有效躲开干扰频点；带宽大（2.29—2.51GHz），可调范围大；功放小，对人体伤害小等特点 另外接口也透明，和有线监控接法非常的类似，接口都是常见的接头（BNC、AV），电源一般为220V交流电，也可根据客户要球定做12V电源以配合太阳 能等供电。为了适合各种场合，安防监控设备的工作频率通常由用户根据具体使用场合来确定 。根据微波传输的特性，特别适合在空阔的场所进行远距离 传输，比如海岸线，跨河跨江，不便架线的道路、油田、矿区、森林防火等以及小区楼层之间跨距较大时，本身在某些场所是对有线监控的一种扩充。 设备的安装非常的方便，不需要架空，挖地，最远距离可以达2～3，5~8公里以上（可选择不同功率设备），这样可以从安装的成本上大大节约出来，同 时也可以节约出时间来做更多的事情。 对需要云台控制和镜头拉远拉近的场所可配合我公司的ST-5A-ZS或ST-1A-ZS（室外防水型型无线指令控制器），放置在中心端，本身接口为RS485接口， 可以连接硬盘录像机、电脑串口转换后的RS485接口、控制键盘、网络视频服务器等一切安防RS485接口设备，通信波特率一般为：1200bps、2400bps、 4800bps、9600bps

 腾远智拓 专业无线 ~~~~~~~~~~~~~~~~~~~~~~~~ 军工级、工业级无线传输设备制造商 深圳市腾远智拓电子有限公司   网 站：http://www.szwx.cn 邮 箱：002@szwx.cn Q Q：228316950 手机：13590311763    沈芳 电 话：0755-82914471-803 地 址：深圳市宝安区龙华硅谷动力清湖工业园A17栋 ~~~~~~~~~~~~~~~~~~~~~~~~~~      产品名称：300Mbps 高带宽数字无线视频传输设备_5.8G无线网桥       产品简介:   ST58T8系列数字无线网桥是一款性价比极高的远距离室外无线网桥，工作于5GHz频段，采用2×2 MIMO技术，最高带宽 可达300Mbps。用户界面图形化，支持中英文界面，便于国内外的工程技术人的调试和安装。ST58T8G内置18dBi双极化 平板天线，增益高、角度大，在6km距离传输带宽可达70~80Mbps。ST58T8G-N为外置天线设备，在应用中可根据需要 增加合适的天线，传输距离最远可达15km以上。在桥接模式下点对多点可支持1对8的传输，主设备可写入8组MAC地址。 实际应用可采用点对点、点对多点组合方式。本身电气接口为RJ45接口，主要传输TCP/IP网络数据流，所以在使用当中 可以传输基于网络传输的所有信号：视频、音频、控制等多媒体网络数据流。 ST58T8系列产品在各种场合有很广泛的应用 企业之间的信息传递--在大型企事业单位之间的厂房、办公楼之间的网络连接，由于场地的扩展需要新增厂房仓库，这些 建筑之间的跨越比较大，不方便走线或需要很多协调工作，在这里高带宽无线信息的传递可以迅速解决这些问题。 --在很多情况下，有线的线路是很难铺设的，如：历史悠久的建筑、旧的建筑、开阔的区域、繁忙的街道、难以布线的环境 大型机械较多的建筑工地、矿区、隧道、山区、无人区、江河、风景名胜区域、油田等等环境，不方便架线，但是又很有 必要传输网络信号、监控信号或其他多媒体信号的场所。 临时工作场所--大型活动场所、 会展中心、建筑工地、灾难现场救援等临时办公场所的办公、监控和信息的传递。 频繁的更改环境位置的场所--如部队演习、建筑工地、道路桥梁施工等需求监控的场所，又经常变动位置的地方，采用无线 的形式便于重复使用而不造成浪费有线网络的延伸--由于成本问题或实际环境情况，有线网络没有铺设或无法铺设的区域可 以通过无线的形式进行传输。 对于有线网络的备份--对于一些重要场所地方，为了起到双保险，可以采用无线的形式对链路进行备份处理，一旦某一链路 中断，另外一条链路马上可以发挥作用。   设备参数 标准协议 IEEE 802.11a/n; IEEE802.3; IEEE802.3u 芯片 Atheros AR7240+ AR9280 SDRAM 内存 32 M Byte Flash 内存 8 M Byte 网络接口 10/100 Base-T RJ45接口 调制方式 BPSK/QPSK/16QAM/64QAM(OFDM) 传输速率 - 802.11a: 6Mbps/9Mbps/12Mbps/18Mbps/24Mbps/36Mbps/48Mbps/54Mbps(OFDM) - 802.11n: 15 Mbps /30 Mbps /45 Mbps /60 Mbps /90 Mbps /120 Mbps /135 Mbps /150Mbps( MIMO 20MHz) 30 Mbps /60 Mbps /90 Mbps /120 Mbps /180 Mbps /240 Mbps /270 Mbps /300Mbps(MIMO 40MHz)20-MHz 带宽: MCS 0~15 支持数据速度 40-MHz 带宽: MCS 0~15支持数据速度 频率 5.15~5.35 GHz 5.47~5.7 GHz 5.745~5.825 GHz 传输功率 Up to 29 ± 2 dBm 接收灵敏度 -92dBm @ 11Mbps, -73dBm @ 54Mbps, -73/-69dBm @ HT20/HT40 MCS15 安全 - 64-bit/128-bit/152-bit WEP 加密 - WPA/ WPA2 (-PSK using TKIP or AES) WPA/ WPA2 (-EAP using TKIP); - 802.1x Authenticator; Hide SSID in beacons 天线增益 内置18dBi天线 或外置高增益天线 操作模式 Operation Mode – AP/ Client Bridge/ WDS Bridge PtP and PtMP (up to 8 links) Channel Selection (Setting varies by Country) 软件和固件支持 支持DHCP Server / Client 支持隐藏 SSID 支持站点隔离 支持生成树协议Spanning Tree settings 无线访问可通过MAC过滤方式（支持高达50条） 基于WEB的访问配置，支持流行的浏览器 (MS IE, Netscape…) 网络配置和升级可通过web界面进行操作 支持VPN pass-through (PPTP, L2TP, IPSEC) 支持系统日志设定 支持SNMP v1/v2c 支持MIB : MIB I, MIB II (RFC-1213)和私有MIB 长距离传输: 1~30 Km (ACK timeout) 支持信道带宽20 或 20/40 MHz 自动选择 支持Ping function and Trace Route function 支持 QoS(WMM) 工作环境 工作环境:-30 ~ +70°C,工作湿度:10~90%;  Operating 存储环境:-40 ~ +70°C, 存放湿度:10~90% 操作系统支持 Windows 2000/XP/Vista Home Basic/Windows 7 保修 1年           ST58T8系列产品参数及报价 型号 工作频段：5150~5825MHz 工作标准：802.11an 带宽：300Mbps（2T2R） 内存：32M Byte 闪存：8M Byte 发射功率：≤1000mw（30dBm） 尺寸 重量 芯片 Atheros AR7240+ AR9280 Atheros AR7240+ AR9280 &海思3512 接口形式 RJ45 100M/10M（可以传输一切基于网络传输的多媒体信号） 1路视频输入、1路RS485、支持RJ45网络传输（可定制音视频输入输出功能） 天线类型 N公头（双极化） 内置18dBi双极化天线 工作电压 DC12~24V DC12V 设备功耗 ＜6W ＜10W 传输距离 ≥15km（和天线选择有关） ≥6km 主要特点 ST58T8系列数字无线设备工作于5GHz频段，采用2×2 MIMO技术，最高带宽可达300Mbps。用户界面图形化，支持中英文界面，便于国内外的工程技术人的调试和安装。ST58T8G和ST58T8VC内置18dBi双极化平板天线，增益高、角度大，在6km距离传输带宽可达70~80Mbps。ST58T8G-N为外置天线设备，在应用中可根据需要增加合适的天线，传输距离最远可达15km以上。 配置说明 原则上距离较远的，一般采用点对点的配置方式（多个独立数据传输，可采用网络交换机进行整合后再进行统一传递）；在设备天线选配的有效角度范围内，一个终端可做到1对8的组合（1个接收8个发射，桥接方式）； 在不同的现场请选择合适的产品（根据距离、角度、数据带宽来判断选择） 价格           ST58T8G实际应用（一） 前方模拟的球机，通过视频服务器整合，然后用ST58T8G进行发送，用ST58T8GN配合双极化大角度平板天线进行一对多的组合传输。 在一次中继处通过交换机整合，再用远距离的数字数字无线传输设备向远端传递 ST58T8G实际应用（二） ST58T8G实际应用（三） 前方高清网络摄像机直接用ST58T8G进行发送，用ST58T8G或ST58T8G-N配合双极化大角度平板天线进行一对多的组合传输。 实际应用当中，可根据需要搭配不同的天线。天线选择的时候有几个注意事项： 1、 极化方式，选用双极化天线 2、 天线的增益（dBi），原则越高距离越远 3、 天线的水平和垂直极化角度 4、 驻波比 5、 天线接头 注： 外置天线选择天线是需要搭配50-7高频馈线，通常有50cm、70cm、100cm长度，尽量不要太长，太长会造成设备功率下降。 外接天线建议： 全向天线，目前双极化的全向天线不是很多，所以在选择的时候暂时可选择两条5G频段的玻璃钢全向天线，增益通常有： 8dBi全向玻璃钢天线（水平360°，垂直16°） 10dBi 全向玻璃钢天线（水平360°，垂直10°）12dBi 全向玻璃钢天线（水平360°，垂直7°） 全向天线传输距离大概可达2km左右，能量比较分散，一般不会太远。 5G系列板状双极化天线， 5159-23D11 （增益23dBi、水平角度11°、垂直角度11°），配合ST58T8G-N，传输距离可达10km以上，带宽可达：40Mbps 5159-18D17 （增益18dBi、水平角度17°、垂直角度17°），配合ST58T8G-N，传输距离可达6km以上，带宽可达：40Mbps 5G系列扇状双极化天线 5159-18DX60A （增益18dBi、水平角度60°、垂直角度9°），配合ST58T8G-N，传输距离可达6km以上，主要应用于一对多情况下使用。 5159-17DX90B （增益17dBi、水平角度90°、垂直角度6°），配合ST58T8G-N，传输距离可达5km以上，主要应用于一对多情况下使用。 5G系列碟状双极化天线 5159-34D3 （增益34dBi、水平角度3°、垂直角度3°），配合ST58T8G-N，传输距离可达30km以上，带宽可达：10Mbps 5159-32D4（增益32dBi、水平角度4°、垂直角度4°），配合ST58T8G-N，传输距离可达25km以上，带宽可达：15Mbps 5159-29D6 （增益29dBi、水平角度6°、垂直角度6°），配合ST58T8G-N，传输距离可达20km以上，带宽可达：30Mbps 5159-24D9（增益24dBi、水平角度9°、垂直角度9°），配合ST58T8G-N，传输距离可达18km以上，带宽可达：40Mbps                    [顶部]   [关闭]

       产品名称：微型进口无线图像传输设备_便携式无线监控设备       产品简介： ST10H安防监控设备是一款进口专业无线音视频传输设备，体积小重量轻、耗电低、传输距离远，便于随身携带。采用精密的铝压铸技术。工 作在1.1~1.7GHz频段，配置专业的调频设备，在120M频段内自行设定，步进为1MHz，传输功率2.5w。配合高灵敏度的无线 接收设备，传输距离可达3km1~，空中可传输10km以上。 应用范围： 工厂安保人员移动执勤无线视频传输 公安刑侦人员蹲点监控、对犯罪场所秘密执勤无线视频传输 武警消防人员现场指挥视频传输 突发事件现场视频拍摄（人到车的视频传送） 重大自然灾害救援现场实时视频传达 无人驾驶飞机、飞艇无线视频实时传送 游艇比赛现场视频无线传送 大型活动现场无线图像实时传递 摄影爱好者 野外影视无人拍摄现场 边防警务巡防大型会议现场 安防监控设备发射端 工作频率 1300~1420MHz(可定制950~1600MHz) 发射功率 30db 输出阻抗 50 输入视频 1V峰-峰值 输入音频 0.1-1.0V峰-峰 工作电压 12VDC 工作电流 1A 调制方式 FM 调制带宽 30 MHz/1V 视频制式 PAL 环境温度 -30°+55°C 输出接口 SMA座 电源插孔 Φ2.5 mm转1.5mm 外形尺寸 100*60*21mm 重量   产地 美国   安防监控设备接收端 调谐器 音频 输入频率 950~2050MHz 伴音载波 输入电平 -65~-30dB 频率范围 4.5~9.3MHz 中频频率 479.5MHz 频带宽度 180K、330K、400KMHz 中频带宽 27MHz 伴音失真度 ＜1% 镜像衰减 40dB 输出电平 2.0Vp-p 静态门限 6dB（典型） 去加重值 50μS、75μS、J17 增益控制 AGC（自动增益控制） 视频 输入阻抗 75Ω 输出电平 1.0 Vp-p LNB DC18V 300mA（max） 去加重值 按CCIR405-1公告中625行标准 其他 视频范围 25HZ~5.5MHz 电源 AC 220V 去扩散衰减 ＞40dB 尺寸 480*190*44mm 接口 RCA 产地 中国        [顶部]   [关闭]

       产品名称：便携式移动视频无线传输设备_小型无线图像传输设备       ST6000TTSE产品简介： 该系统采用移动通信的先进核心技术COFDM(多载波调制技术)，是高度集成的移动式非视距数字图像传输设备，可以在高速移动中和城市建筑物遮挡情 况下传输实时稳定的音频和视频。该设备还可以放置在人身隐蔽部位进行隐蔽传输。主要应用于公安和安全检查部门的技术侦察和取证。 功能特点： 高度集成，模块化组合式设计 采用COFDM调制技术，MPEG-2图像压缩技术 全方位通信，不怕楼墙遮挡 高速行进间通信，音/视频传输实时、稳定 DVD 图像质量 散热片式铝材机壳，防雨、防潮、防震、抗冲击 高保真数码立体声传输 非视距（NLOS）移动传输，通视条件下距离不低于30公里   产品应用方式： 便携式无线移动视频发射机是集发射天线、数字调制、音视频数字压缩于一体,本发射机自带锂电池。模块化组合式设计,可配合密拍服及小型摄像机使用， 能够实现隐蔽式现场高清晰图像采集和传输，通视条件下传输距离可达30公里以上。配合 ST6000R/YJBK能够实现隐蔽式现场高清晰图像采集和传输，通视 条件下传输距离可达30公里以上。配合 ST6000R/YJBK全功能接收机使用，实现传输，监视，录像，网络化传输等功能。     发射机参数指标 调制方式 COFDM 工作电压 12V 工作电流 720mA（500mw功率） 2A（加2w功放后） 星座调制 QPSK、16QAM、64QAM（可选） 向前纠错 1/2,2/3,3/4,5/6,7/8（可选） 保护间隔 1/32,1/16,1/8,1/4（可选） 载波数量 2k 频率宽度 2/4/8M可选 输出频率 325-399MHz，400-500MHz，500-760MHz，760-860MHz，其它1.0-1.4GHz 2.3-2.5GHz需定制，工作频率连续可调，液晶屏显示频率，步进1MHz 音视频接口 BNC/RCA 输出功率 最大27dBm（与功放机配合使用功率可达33dBm/2W） 功率平坦度 全频段≤2dB，8MHz内≤0.5dB 带肩比 输出功率为30dBm时由于-30dB 二次谐波 ≤-43dB 输入视频信号 1Vp-p@75欧姆，PAL制 CBER ＜2.0E-4 图像压缩格式 MPEG-2/ MPEG-4 4：2：0 视频图像 720*576@8MHz，（352*288@ 2M QPSK调制映射时） 视频速率 2-20Mbps 防护标准 IP66，防尘，防雨设计 工作温度 -20℃～+50℃ 外观尺寸 发射机自身尺寸 105*62*23mm 功放机尺寸 151*195*47mm 设备重量 0.25kg（不含电池） 2.8kg（含功放）       机架式2M高清接收机参数 接收频率范围 170-860MHz VHF&UHF 频率带宽 2/4/8MHz， 可选 RF输入电平 -94dBm~-15dBm(8M带宽时)/-98dBm~-15dBm（2M带宽时） RF输入阻抗 50欧姆 射频输入接头 N头 解调方式 COFDM 星座方式 QPSK、16QAM、64QAM（可选） 向前纠错 1/2,2/3,3/4,5/6,7/8（可选） 载波数量 2k， 保护间隔 1/32,1/16,1/8,1/4（可选） 视频解码 MPEG-2MP@ML 屏幕高宽比 4:3 16:9 视频图像 720*576@8MHz 音频输出模式 立体声非平衡300/ 200mv 音频输出 2Audio输出+2Video输出 工作电压 AC220V/DC12V ＜2A 工作温度 -20℃～+50℃ 外观尺寸 480*260*45（1U）机箱 设备重量 2.5kg     文章来源腾远智拓：http://www.szwx.cn    [顶部]   [关闭]

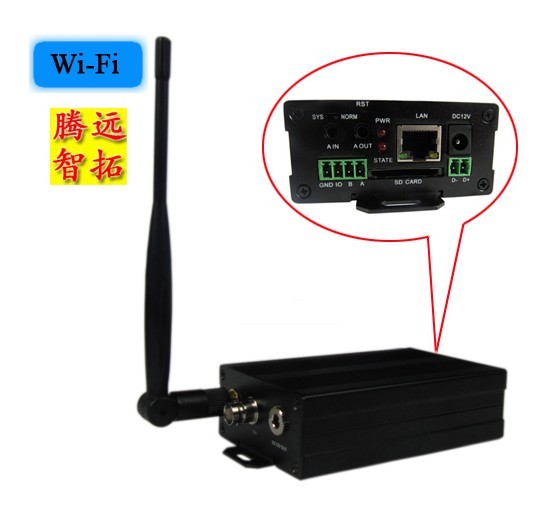

 腾远智拓 专业无线 ~~~~~~~~~~~~~~~~~~~~~~~~ 军工级、工业级无线传输设备制造商 深圳市腾远智拓电子有限公司   网 站：http://www.szwx.cn 邮 箱：002@szwx.cn Q Q：228316950 手机：13590311763    沈芳 电 话：0755-82914471-803 地 址：深圳市宝安区龙华硅谷动力清湖工业园A17栋 ~~~~~~~~~~~~~~~~~~~~~~~~~~      产品名称：ST5200系列室内数字无线视频发射机            产品介绍：  本无线监控设备主要采用H.264数字编码格式,链接方式采用wifi无线技术进行传输，可连接传统的模拟摄像机（枪机、红外防水机，球机等）。  采用特别针对多媒体处理而设计的高性能SOC（ARM+DSP）,结合高性能的操作系统和音、视频压缩算法，使  得图像传输更加流畅并且显示  更加清晰细腻；它内置WEB服务器,可以增强传统监视系统的性能，并方便在局域网或互联网上发布安全的监控  图像。设备的管理、配置和监  控等功能都很容易通过浏览器（Internet Explore）来完成,操作简单方便。 产品类型：专业的无线监控设备数字无线音视频传输 视频压缩标准：H.264 音频压缩标准：G.722 CPU：HI3512 操作系统：实时嵌入式LINUX 操作系统 传输功率0.1W & 1W 可选（型号分别是ST5201W & ST5203W）    功能特性： 标准H.264/视频压缩格式 标准G.722音频压缩格式。 支持D1、CIF格式 内置Web Server，支持浏览器监视、配置和升级。 码率控制，保证Internet上音频实时传输。 用户管理支持三级密码。 报警输入输出可支持移动侦测、日期、时间、事件触发。 支持图像屏蔽 支持图像抓拍 支持对摄像机的控制（RS485接口） 支持外部麦克风和耳机输出 支持无线连接访问   参数介绍：    型号 ST5201W & ST5203W 硬件及系统  压缩方式: CPU: FLASH: DRAM: 系统: 图像画质: 移动侦测: 水印功能: H.264 HI3512 8M 32M 嵌入式Linux D1,CIF可选 有 有 音频        压缩方式: 音频格式: G.722 可调 网络        网络接口: 网络协议: 10/100MBaseT,RJ-45 HTTP,TCP/IP,UDP,DNS,802.11g/b 安全 多用户级别，128位加密算法 工作环境    温度: 湿度: 电源: -10℃~+50℃ 85%RH以下 DC12V/1.0A 画质帧率 PAL/25,NTSC/30 IE浏览 支持 WIFI 支持 视频环出 不支持 DDNS 支持 位移侦测 支持 PTZ控制 支持 IO联动 1进1出 输入电压 DC12V/1.0A 功耗 小于5W   净重 KG   整机尺寸 120(mm)*77(mm)*36(mm)                                                                   无线监控设备ST5201W&ST5203W 各接口说明 1 ANT 天线接头 9 A IN 音频输入接口 2 VIN 视频输入 10 SYS NORM 紧急升级开关   3 DC12VOUT 12V电源输出接头 11 RST 复位键 4 IO GND 报警输入口 12 PWR 电源指示灯 5 A B 报警输出口 13 STATE 状态指示灯 6 S D 卡插槽 14 LAN 网络设置端口 7 D+ D- RS485输入口 15 DC12V 电源输入端口 8 AOUT 音频输出接口           无线监控设备SDK开发包 提供系统SDK、播放SDK和报警SDK，用户可根据自己需求进行灵活的二次开发 支持预览、对讲、录像、抓拍等常用功能 支持转发服务器 支持报警服务器 支持远程文件服务器，可实现远程回放和下载 支持DDNS(为我公司自主开发) 支持透明RS232和RS485传送 云台控制与协议分离，可兼容任意协议的云台和球机 实际应用一：  [顶部]   [关闭]

       产品名称：小型无线监控传输设备_便携式无线视频传输设备         产品概述： 安防监控设备ST-3000BZ是一款性价比高的小型便携式无线视频传输设备，本身体积小巧，耗电低穿透性好，特别适合单兵作业要求有一定的伪装并且电池的选择又不能太大的情况下进行使用。特制的音视频接口可以直接将小型摄像机的信号连接并给摄像机供电，减少了不必要的线头，给本身已经很有限的空间节约了出来，更加便于携带。适用公安刑侦部门：隐蔽侦察，野外作，以及执行特殊任务时使用。   特别说明： 特制的四芯方孔接头可以直接连接特制的便携式微型摄像机，发射机和摄像头通过一个电源供电，避免了繁琐的线的接法，是整体更加隐蔽。如果客户需要自己配摄像机，我们同时配备一条专用的转接线，可以连接其他所有的模拟摄像机传输距离：开阔环境下可以达到800－1000m一般的阻挡环境下可以传输300米左右。   安防监控设备ST-3000BZ技术参数: 微波图像发射机系统指标 工作频率 1060 1100 1140 1180 MHz 1080  1120 1160 1200 MHz 1240 1280 1320 1360 MHz 发射功率 35dBm 输出阻抗 50Ω 视频输入 模拟的AV视频信号 输入音频 0.1～1.0 峰峰值 工作电压 12VDC600mA 调制方式 FM 调制带宽 40MHz 视频制式 PAL 环境温度 55°C -20~+ 外观尺寸 125*58*19mm 设备重量 250g   微波图像接收机系统指标 输入频率 1060 1100 1140 1180MHz 1080 1120 1160 1200MHz 1240 1280 1320 1360MHz 输入阻抗 50Ω 视频制式 PAL/NTSC 视频输出 视频信号 AV模拟的 工作电压 12VDC500mA 环境温度 55°C-20~+ 外观尺寸 137*80*20mm 设备重量 138g       特别声明：本款机子ST-3000BZ无线网桥由于性价比较高，市场出现很多仿冒产品，请谨慎选择             发射端 供电 12VDC电源： 模拟的音视频输入端口，为特制的四芯接口（可配合四芯特制隐蔽式摄像机，统一供电） ：A /V 接收端 视频输出：直接输出模拟的视频信号 音频输出：直接输出模拟的音频信号 电源输入12VDC 300mA 视频和音频输出可以直接连接到所有的模拟输入终端 可以进入监视器、视频采集卡、硬盘录像机、网络视 频服务器、矩阵、电视墙、电视机等.   标准配置       由于这款安防监控设备机子主要是便携使用，那么周边的配件一般都要求小巧，便于携带。对于供电也一样要求隐蔽，可以选择高容量便携式锂电池，通常有以下选择 480g重量： 30mm105×52×尺寸： 便携式锂电池8000mAh小时左右10供电时间 小时左右6工作时间 340g重量： 25mm100×60×便携式锂电池 尺寸：5000mA 180g重量： 5mm170×60×尺寸： 3000mAh便携式锂电池 小时左右3工作时间 200g重量： 255mm60×50×尺寸： 便携式锂电池2500mAh 小时左右2.5工作时间   摄像机选择可以选择普通的摄像机，也可选择特殊摄像机：       :耗电 包含音频拾取单元 象素000，300线，420芯片 1/4 sony CCD 12V 50mA支持： 50g:×28尺寸： NTSC / PAL 24mm 线1/4″  CMOS  380 黑白： NTSC( H*V ) : 510*492 PAL(H*V):500*582 重量： 12V10mA 20g 15mm×15尺寸：   点击查看夜晚传输效果 由于摄像机像素问题和网络当中的损失，看到的效果会和实际有些差别注： 另外为了更远的增加传输的距离，客户可以在接收端增加一些高增益的定向天线或全向天线，这样可以达到更加有效的效果，当然如果条件允许你也可以在发射端增加合适的天线，来发挥传输的极限。    [顶部]   [关闭]

       产品名称：300Mbps 高带宽数字无线视频传输设备_5.8G无线网桥       产品简介:   ST58T8系列数字无线网桥是一款性价比极高的远距离室外无线网桥，工作于5GHz频段，采用2×2 MIMO技术，最高带宽 可达300Mbps。用户界面图形化，支持中英文界面，便于国内外的工程技术人的调试和安装。ST58T8G内置18dBi双极化 平板天线，增益高、角度大，在6km距离传输带宽可达70~80Mbps。ST58T8G-N为外置天线设备，在应用中可根据需要 增加合适的天线，传输距离最远可达15km以上。在桥接模式下点对多点可支持1对8的传输，主设备可写入8组MAC地址。 实际应用可采用点对点、点对多点组合方式。本身电气接口为RJ45接口，主要传输TCP/IP网络数据流，所以在使用当中 可以传输基于网络传输的所有信号：视频、音频、控制等多媒体网络数据流。 ST58T8系列产品在各种场合有很广泛的应用 企业之间的信息传递--在大型企事业单位之间的厂房、办公楼之间的网络连接，由于场地的扩展需要新增厂房仓库，这些 建筑之间的跨越比较大，不方便走线或需要很多协调工作，在这里高带宽无线信息的传递可以迅速解决这些问题。 --在很多情况下，有线的线路是很难铺设的，如：历史悠久的建筑、旧的建筑、开阔的区域、繁忙的街道、难以布线的环境 大型机械较多的建筑工地、矿区、隧道、山区、无人区、江河、风景名胜区域、油田等等环境，不方便架线，但是又很有 必要传输网络信号、监控信号或其他多媒体信号的场所。 临时工作场所--大型活动场所、 会展中心、建筑工地、灾难现场救援等临时办公场所的办公、监控和信息的传递。 频繁的更改环境位置的场所--如部队演习、建筑工地、道路桥梁施工等需求监控的场所，又经常变动位置的地方，采用无线 的形式便于重复使用而不造成浪费有线网络的延伸--由于成本问题或实际环境情况，有线网络没有铺设或无法铺设的区域可 以通过无线的形式进行传输。 对于有线网络的备份--对于一些重要场所地方，为了起到双保险，可以采用无线的形式对链路进行备份处理，一旦某一链路 中断，另外一条链路马上可以发挥作用。   设备参数 标准协议 IEEE 802.11a/n; IEEE802.3; IEEE802.3u 芯片 Atheros AR7240+ AR9280 SDRAM 内存 32 M Byte Flash 内存 8 M Byte 网络接口 10/100 Base-T RJ45接口 调制方式 BPSK/QPSK/16QAM/64QAM(OFDM) 传输速率 - 802.11a: 6Mbps/9Mbps/12Mbps/18Mbps/24Mbps/36Mbps/48Mbps/54Mbps(OFDM) - 802.11n: 15 Mbps /30 Mbps /45 Mbps /60 Mbps /90 Mbps /120 Mbps /135 Mbps /150Mbps( MIMO 20MHz) 30 Mbps /60 Mbps /90 Mbps /120 Mbps /180 Mbps /240 Mbps /270 Mbps /300Mbps(MIMO 40MHz)20-MHz 带宽: MCS 0~15 支持数据速度 40-MHz 带宽: MCS 0~15支持数据速度 频率 5.15~5.35 GHz 5.47~5.7 GHz 5.745~5.825 GHz 传输功率 Up to 29 ± 2 dBm 接收灵敏度 -92dBm @ 11Mbps, -73dBm @ 54Mbps, -73/-69dBm @ HT20/HT40 MCS15 安全 - 64-bit/128-bit/152-bit WEP 加密 - WPA/ WPA2 (-PSK using TKIP or AES) WPA/ WPA2 (-EAP using TKIP); - 802.1x Authenticator; Hide SSID in beacons 天线增益 内置18dBi天线 或外置高增益天线 操作模式 Operation Mode – AP/ Client Bridge/ WDS Bridge PtP and PtMP (up to 8 links) Channel Selection (Setting varies by Country) 软件和固件支持 支持DHCP Server / Client 支持隐藏 SSID 支持站点隔离 支持生成树协议Spanning Tree settings 无线访问可通过MAC过滤方式（支持高达50条） 基于WEB的访问配置，支持流行的浏览器 (MS IE, Netscape…) 网络配置和升级可通过web界面进行操作 支持VPN pass-through (PPTP, L2TP, IPSEC) 支持系统日志设定 支持SNMP v1/v2c 支持MIB : MIB I, MIB II (RFC-1213)和私有MIB 长距离传输: 1~30 Km (ACK timeout) 支持信道带宽20 或 20/40 MHz 自动选择 支持Ping function and Trace Route function 支持 QoS(WMM) 工作环境 工作环境:-30 ~ +70°C,工作湿度:10~90%;  Operating 存储环境:-40 ~ +70°C, 存放湿度:10~90% 操作系统支持 Windows 2000/XP/Vista Home Basic/Windows 7 保修 1年           ST58T8系列产品参数及报价 型号 工作频段：5150~5825MHz 工作标准：802.11an 带宽：300Mbps（2T2R） 内存：32M Byte 闪存：8M Byte 发射功率：≤1000mw（30dBm） 尺寸 重量 芯片 Atheros AR7240+ AR9280 Atheros AR7240+ AR9280 &海思3512 接口形式 RJ45 100M/10M（可以传输一切基于网络传输的多媒体信号） 1路视频输入、1路RS485、支持RJ45网络传输（可定制音视频输入输出功能） 天线类型 N公头（双极化） 内置18dBi双极化天线 工作电压 DC12~24V DC12V 设备功耗 ＜6W ＜10W 传输距离 ≥15km（和天线选择有关） ≥6km 主要特点 ST58T8系列数字无线设备工作于5GHz频段，采用2×2 MIMO技术，最高带宽可达300Mbps。用户界面图形化，支持中英文界面，便于国内外的工程技术人的调试和安装。ST58T8G和ST58T8VC内置18dBi双极化平板天线，增益高、角度大，在6km距离传输带宽可达70~80Mbps。ST58T8G-N为外置天线设备，在应用中可根据需要增加合适的天线，传输距离最远可达15km以上。 配置说明 原则上距离较远的，一般采用点对点的配置方式（多个独立数据传输，可采用网络交换机进行整合后再进行统一传递）；在设备天线选配的有效角度范围内，一个终端可做到1对8的组合（1个接收8个发射，桥接方式）； 在不同的现场请选择合适的产品（根据距离、角度、数据带宽来判断选择） 价格           ST58T8G实际应用（一） 前方模拟的球机，通过视频服务器整合，然后用ST58T8G进行发送，用ST58T8GN配合双极化大角度平板天线进行一对多的组合传输。 在一次中继处通过交换机整合，再用远距离的数字数字无线传输设备向远端传递 ST58T8G实际应用（二） ST58T8G实际应用（三） 前方高清网络摄像机直接用ST58T8G进行发送，用ST58T8G或ST58T8G-N配合双极化大角度平板天线进行一对多的组合传输。 实际应用当中，可根据需要搭配不同的天线。天线选择的时候有几个注意事项： 1、 极化方式，选用双极化天线 2、 天线的增益（dBi），原则越高距离越远 3、 天线的水平和垂直极化角度 4、 驻波比 5、 天线接头 注： 外置天线选择天线是需要搭配50-7高频馈线，通常有50cm、70cm、100cm长度，尽量不要太长，太长会造成设备功率下降。 外接天线建议： 全向天线，目前双极化的全向天线不是很多，所以在选择的时候暂时可选择两条5G频段的玻璃钢全向天线，增益通常有： 8dBi全向玻璃钢天线（水平360°，垂直16°） 10dBi 全向玻璃钢天线（水平360°，垂直10°）12dBi 全向玻璃钢天线（水平360°，垂直7°） 全向天线传输距离大概可达2km左右，能量比较分散，一般不会太远。 5G系列板状双极化天线， 5159-23D11 （增益23dBi、水平角度11°、垂直角度11°），配合ST58T8G-N，传输距离可达10km以上，带宽可达：40Mbps 5159-18D17 （增益18dBi、水平角度17°、垂直角度17°），配合ST58T8G-N，传输距离可达6km以上，带宽可达：40Mbps 5G系列扇状双极化天线 5159-18DX60A （增益18dBi、水平角度60°、垂直角度9°），配合ST58T8G-N，传输距离可达6km以上，主要应用于一对多情况下使用。 5159-17DX90B （增益17dBi、水平角度90°、垂直角度6°），配合ST58T8G-N，传输距离可达5km以上，主要应用于一对多情况下使用。 5G系列碟状双极化天线 5159-34D3 （增益34dBi、水平角度3°、垂直角度3°），配合ST58T8G-N，传输距离可达30km以上，带宽可达：10Mbps 5159-32D4（增益32dBi、水平角度4°、垂直角度4°），配合ST58T8G-N，传输距离可达25km以上，带宽可达：15Mbps 5159-29D6 （增益29dBi、水平角度6°、垂直角度6°），配合ST58T8G-N，传输距离可达20km以上，带宽可达：30Mbps 5159-24D9（增益24dBi、水平角度9°、垂直角度9°），配合ST58T8G-N，传输距离可达18km以上，带宽可达：40Mbps                    [顶部]   [关闭]

       产品名称：5G数字无线视频传输设备(可传无线音视频信号和无线网络信号）         产品描述： l 高性能无线处理芯片（Atheros AR7240+ AR9280），稳定可靠，极低功耗; l 采用H.264视频编码技术，高压缩比，高图像质量; l 完备的网络协议，内置WEB，支持IE访问、配置、升级; l 支持PTZ控制，可以控制摄像机的转动及伸缩 l 支持任意云台协议：可自定义云台协议文件进行升级更新; l 双向语音对讲支持外接音频输入、输出; l 支持WIFI无线传输，支持网络搜索功能、支持WEP/WPA/WPA2加密方式 l 频率范围宽：5180~5825MHz，可以设定不同地区和不同国家的频率 l 点对点传输距离可达8km内配合ST58T8G或ST58T8G-N最多支持1对15传输 l 根据客户要求可定制报警功能   设备参数：     参数/名称 ST58T8VC数字无线视频指令传输设备(既可传输多媒体音视频信号，同时可传输网络信号） 无线部分 频率范围   5.15 ~ 5.25 GHz 5.25 ~ 5.35 GHz 5.725 ~ 5.825 GHz   传输标准 802．11an 压缩标准 视频压缩标准 H.264/MJPEG 压缩输出码率 32K～4Mbps/1M～16Mbps 视频编码尺寸 D1: 704×576，Half D1: 704×288 CIF: 352×288 QVGA: 320×240 QCIF:176×144 帧率 25帧/秒(P制),30帧/秒（N制） （向下可调） 图像调节 亮度、对比度、色度、饱和度，图像质量级别调节 画面延迟 小于200毫秒(局域网) 音频 音频压缩标准 G.711 音频压缩码率 64Kbps 调试接口 通讯接口 RJ45 10M/100M自适应以太网口、RS232口、RS485口，支持透明读写 功能及性能 支持的协议 TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、DHCP、PPPOE、UPNP、SMTP、FTP、SIP、DDNS、DNS 安全性 三层密码保护 建议支持用户数量 5 硬件 CPU：高性能通信媒体处理器ARM+视频硬件加速引擎 操作系统：实时嵌入式LINUX操作系统 ROM：8M Bytes Flash ROM RAM: 128M Bytes DDR2 SDRAM 一般规范 工作温度 -10℃～65℃ 工作湿度 85%RH 以下 功耗 工作频段：5150~5825MHz 工作标准：802.11an 带宽：300Mbps（2T2R） 内存：32M Byte 闪存：8M Byte 发射功率：≤1000mw（30dBm） 尺寸 重量 芯片 Atheros AR7240+ AR9280 Atheros AR7240+ AR9280 &海思3512 接口形式 RJ45 100M/10M（可以传输一切基于网络传输的多媒体信号） 1路视频输入、1路RS485、支持RJ45网络传输（可定制音视频输入输出功能） 天线类型 N公头（双极化） 内置18dBi双极化天线 工作电压 DC12~24V DC12V 设备功耗 ＜6W ＜10W 传输距离 ≥15km（和天线选择有关） ≥6km 主要特点 ST58T8系列数字无线设备工作于5GHz频段，采用2×2 MIMO技术，最高带宽可达300Mbps。用户界面图形化，支持中英文界面，便于国内外的工程技术人的调试和安装。ST58T8G和ST58T8VC内置18dBi双极化平板天线，增益高、角度大，在6km距离传输带宽可达70~80Mbps。ST58T8G-N为外置天线设备，在应用中可根据需要增加合适的天线，传输距离最远可达15km以上。 配置说明 原则上距离较远的，一般采用点对点的配置方式（多个独立数据传输，可采用网络交换机进行整合后再进行统一传递）；在设备天线选配的有效角度范围内，一个终端可做到1对8的组合（1个接收8个发射，桥接方式）； 在不同的现场请选择合适的产品（根据距离、角度、数据带宽来判断选择）                                                                         ST58T8G实际应用（一） 前方模拟的球机，通过视频服务器整合，然后用ST58T8G进行发送，用ST58T8GN配合双极化大角度平板天线进行一对多的组合传输。 在一次中继处通过交换机整合，再用远距离的数字数字无线传输设备向远端传递 ST58T8G实际应用（二） ST58T8G实际应用（三） 前方高清网络摄像机直接用ST58T8G进行发送，用ST58T8G或ST58T8G-N配合双极化大角度平板天线进行一对多的组合传输。 实际应用当中，可根据需要搭配不同的天线。天线选择的时候有几个注意事项： 1、 极化方式，选用双极化天线 2、 天线的增益（dBi），原则越高距离越远 3、 天线的水平和垂直极化角度 4、 驻波比 5、 天线接头 注： 外置天线选择天线是需要搭配50-7高频馈线，通常有50cm、70cm、100cm长度，尽量不要太长，太长会造成设备功率下降。 外接天线建议： 全向天线，目前双极化的全向天线不是很多，所以在选择的时候暂时可选择两条5G频段的玻璃钢全向天线，增益通常有： 8dBi 全向玻璃钢天线（水平360°，垂直16°） 10dBi 全向玻璃钢天线（水平360°，垂直10°）12dBi 全向玻璃钢天线（水平360°，垂直7°） 全向天线传输距离大概可达2km左右，能量比较分散，一般不会太远。 5G系列板状双极化天线， 5159-23D11 （增益23dBi、水平角度11°、垂直角度11°），配合ST58T8G-N，传输距离可达10km以上，带宽可达：40Mbps 5159-18D17 （增益18dBi、水平角度17°、垂直角度17°），配合ST58T8G-N，传输距离可达6km以上，带宽可达：40Mbps 5G系列扇状双极化天线 5159-18DX60A （增益18dBi、水平角度60°、垂直角度9°），配合ST58T8G-N，传输距离可达6km以上，主要应用于一对多情况下使用。 5159-17DX90B （增益17dBi、水平角度90°、垂直角度6°），配合ST58T8G-N，传输距离可达5km以上，主要应用于一对多情况下使用。 5G系列碟状双极化天线 5159-34D3 （增益34dBi、水平角度3°、垂直角度3°），配合ST58T8G-N，传输距离可达30km以上，带宽可达：10Mbps 5159-32D4（增益32dBi、水平角度4°、垂直角度4°），配合ST58T8G-N，传输距离可达25km以上，带宽可达：15Mbps 5159-29D6 （增益29dBi、水平角度6°、垂直角度6°），配合ST58T8G-N，传输距离可达20km以上，带宽可达：30Mbps 5159-24D9（增益24dBi、水平角度9°、垂直角度9°），配合ST58T8G-N，传输距离可达18km以上，带宽可达：40Mbps                        [顶部]   [关闭]
