ST6000TTSE产品简介：
该系统采用移动通信的先进核心技术COFDM(多载波调制技术)，是高度集成的移动式非视距数字图像传输设备，可以在高速移动中和城市建筑物遮挡情
况下传输实时稳定的音频和视频。该设备还可以放置在人身隐蔽部位进行隐蔽传输。主要应用于公安和安全检查部门的技术侦察和取证。
功能特点：
产品应用方式：

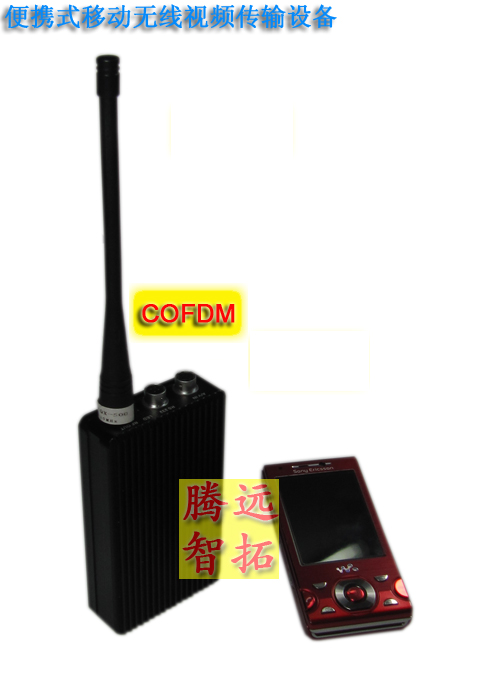

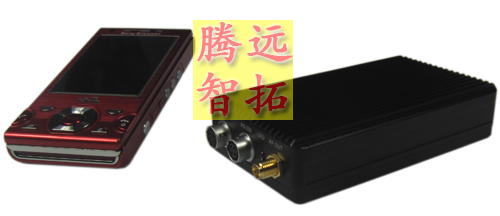

便携式无线移动视频发射机是集发射天线、数字调制、音视频数字压缩于一体,本发射机自带锂电池。模块化组合式设计,可配合密拍服及小型摄像机使用，
能够实现隐蔽式现场高清晰图像采集和传输，通视条件下传输距离可达30公里以上。配合 ST6000R/YJBK能够实现隐蔽式现场高清晰图像采集和传输，通视
条件下传输距离可达30公里以上。配合 ST6000R/YJBK全功能接收机使用，实现传输，监视，录像，网络化传输等功能。
|
发射机参数指标
|
|
调制方式
|
COFDM
|
|
工作电压
|
12V
|
|
工作电流
|
720mA（500mw功率） 2A（加2w功放后）
|
|
星座调制
|
QPSK、16QAM、64QAM（可选）
|
|
向前纠错
|
1/2,2/3,3/4,5/6,7/8（可选）
|
|
保护间隔
|
1/32,1/16,1/8,1/4（可选）
|
|
载波数量
|
2k
|
|
频率宽度
|
2/4/8M可选
|
|
输出频率
|
325-399MHz，400-500MHz，500-760MHz，760-860MHz，其它1.0-1.4GHz
2.3-2.5GHz需定制，工作频率连续可调，液晶屏显示频率，步进1MHz
|
|
音视频接口
|
BNC/RCA
|
|
输出功率
|
最大27dBm（与功放机配合使用功率可达33dBm/2W）
|
|
功率平坦度
|
全频段≤2dB，8MHz内≤0.5dB
|
|
带肩比
|
输出功率为30dBm时由于-30dB
|
|
二次谐波
|
≤-43dB
|
|
输入视频信号
|
1Vp-p@75欧姆，PAL制
|
|
CBER
|
＜2.0E-4
|
|
图像压缩格式
|
MPEG-2/ MPEG-4 4：2：0
|
|
视频图像
|
720*576@8MHz，（352*288@ 2M QPSK调制映射时）
|
|
视频速率
|
2-20Mbps
|
|
防护标准
|
IP66，防尘，防雨设计
|
|
工作温度
|
-20℃～+50℃
|
|
外观尺寸
|
发射机自身尺寸 105*62*23mm
功放机尺寸 151*195*47mm
|
|
设备重量
|
0.25kg（不含电池） 2.8kg（含功放）
|

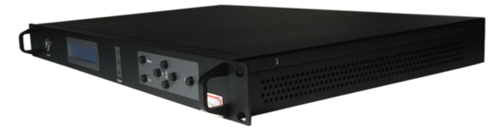

| 机架式2M高清接收机参数 |
|
接收频率范围
|
170-860MHz VHF&UHF
|
|
频率带宽
|
2/4/8MHz， 可选
|
|
RF输入电平
|
-94dBm~-15dBm(8M带宽时)/-98dBm~-15dBm（2M带宽时）
|
|
RF输入阻抗
|
50欧姆
|
|
射频输入接头
|
N头
|
|
解调方式
|
COFDM
|
|
星座方式
|
QPSK、16QAM、64QAM（可选）
|
|
向前纠错
|
1/2,2/3,3/4,5/6,7/8（可选）
|
|
载波数量
|
2k，
|
|
保护间隔
|
1/32,1/16,1/8,1/4（可选）
|
|
视频解码
|
MPEG-2MP@ML
|
|
屏幕高宽比
|
4:3 16:9
|
|
视频图像
|
720*576@8MHz
|
|
音频输出模式
|
立体声非平衡300/ 200mv
|
|
音频输出
|
2Audio输出+2Video输出
|
|
工作电压
|
AC220V/DC12V ＜2A
|
|
工作温度
|
-20℃～+50℃
|
|
外观尺寸
|
480*260*45（1U）机箱
|
|
设备重量
|
2.5kg
|
