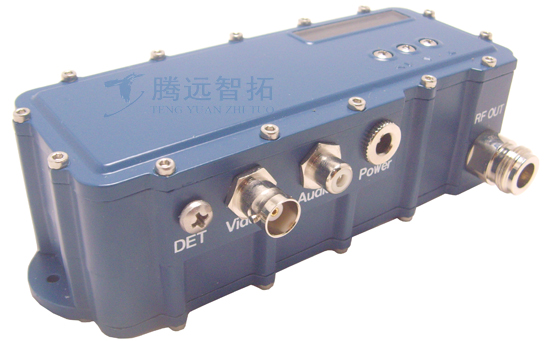

ST-601工业级无线视频监控传输系统：
采用调频微波的方式来传输视频信号和音频信号。该系统传输距离远、稳定性高，频率调整数码显示，
独特的锁相设计，适合野外及恶劣环境使用。该系统具有两个频段可选：L波段（1.0-1.7GHz）、Ku波段（10.7-12.7GHz）， 在国内具有
领先地位，具有较强的抗干扰性，图像传输实时、清晰、稳定，传输距离可以达5-10公里，配合中继不怕遮挡，具有极高的性价比。
特别说明：
这款无线视频监控产品从频段上划分为：L波段、Ku波段
从距离上划分为：5公里、10公里
产品选型：ST-601L、ST-601Ku
每个型号距离又所不同，客户在选型定购的时候注意说明
技术参数:
| 微波图像发射机系统指标 |
微波图像接收机系统指标 |
| 工作频率 |
1GHz-1.7GHz 、10.7GHz-12.7GHz |
输入频率
|
950～2050MHz |
| 发射功率 |
15dBm－30dBm |
出入电平 |
－65～－35dBm |
| 输出阻抗 |
50Ω |
噪声门限 |
6dB典型值 |
| 输入视频 |
1V峰－峰值 |
输入阻抗 |
75Ω |
| 输入音频 |
0.1～1.0 峰峰值 |
视频制式 |
PAL/NTSC |
| 调制方式 |
FM |
去加重 |
CCIR405－1 625行/525行 |
| 调制带宽 |
20MHz、25MHz、30MHz、40MHz |
工作电压 |
AC220V（+20V -50V） |
| 工作电压 |
12VDC500mA |
功耗 |
15W |
| 视频制式 |
PAL/NTSC |
LNB电源 |
18V/360mA |
| 环境温度 |
-20~+55°C |
|
|

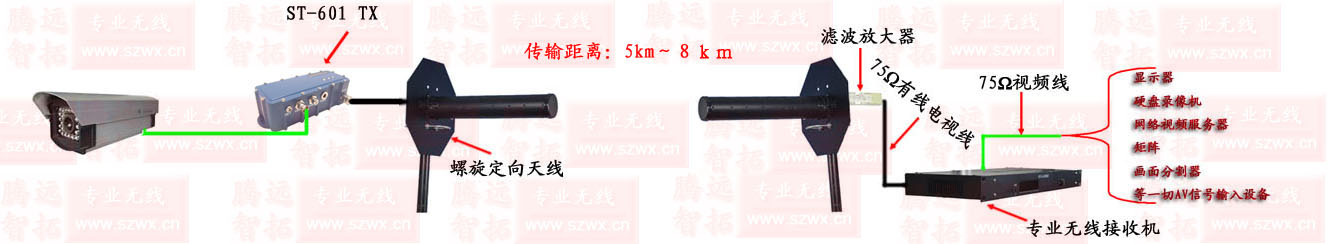

无线视频监控产品常用连接图

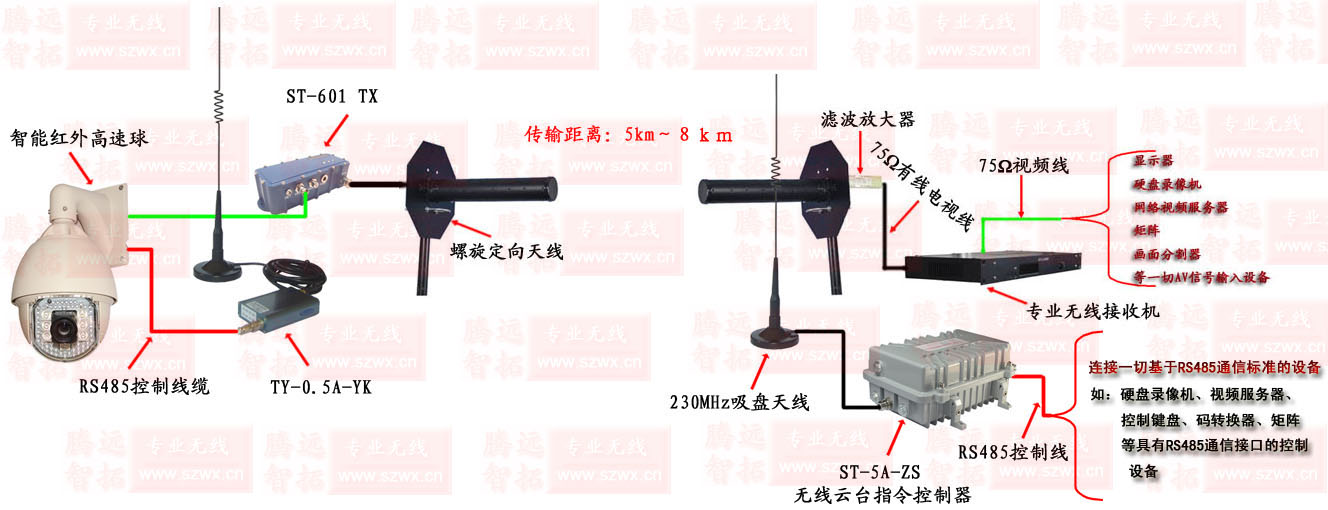

L波段：

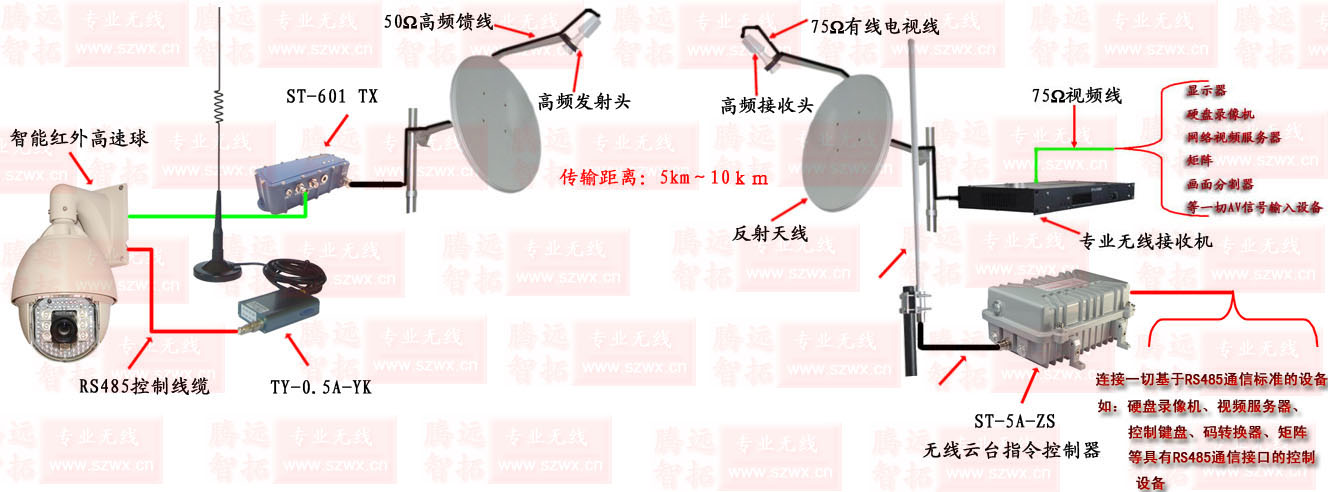

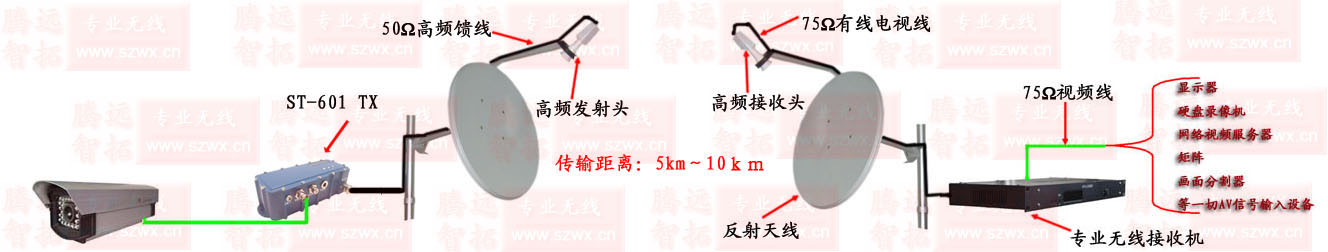

Ku波段：
操作手册下载： ST601工业级无线监控设备使用手册.doc
|
