产品详细

无线监控解决方案模拟无线传输 3G设备 2.4G无线传输

型号：数字无线传输
价格：1111
最小起订量：0
供货总量：0

产品介绍

产品名称：5G数字无线视频传输设备(可传无线音视频信号和无线网络信号）

数字无线视频传输设备、专业数字无线监设备

产品描述：

l 高性能无线处理芯片（Atheros AR7240+ AR9280），稳定可靠，极低功耗;

l 采用H.264视频编码技术，高压缩比，高图像质量;

l 完备的网络协议，内置WEB，支持IE访问、配置、升级;

l 支持PTZ控制，可以控制摄像机的转动及伸缩

l 支持任意云台协议：可自定义云台协议文件进行升级更新;

l 双向语音对讲支持外接音频输入、输出;

l 支持WIFI无线传输，支持网络搜索功能、支持WEP/WPA/WPA2加密方式

l 频率范围宽：5180~5825MHz，可以设定不同地区和不同国家的频率

l 点对点传输距离可达8km内配合ST58T8G或ST58T8G-N最多支持1对15传输

l 根据客户要求可定制报警功能

设备参数：

参数/名称	ST58T8VC数字无线视频指令传输设备(既可传输多媒体音视频信号，同时可传输网络信号）
无线部分
频率范围	5.15 ~ 5.25 GHz 5.25 ~ 5.35 GHz 5.725 ~ 5.825 GHz
传输标准	802．11an
压缩标准
视频压缩标准	H.264/MJPEG
压缩输出码率	32K～4Mbps/1M～16Mbps
视频编码尺寸	D1: 704×576，Half D1: 704×288 CIF: 352×288 QVGA: 320×240 QCIF:176×144
帧率	25帧/秒(P制),30帧/秒（N制）（向下可调）
图像调节	亮度、对比度、色度、饱和度，图像质量级别调节
画面延迟	小于200毫秒(局域网)
音频
音频压缩标准	G.711
音频压缩码率	64Kbps
调试接口
通讯接口	RJ45 10M/100M自适应以太网口、RS232口、RS485口，支持透明读写
功能及性能
支持的协议	TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、DHCP、PPPOE、UPNP、SMTP、FTP、SIP、DDNS、DNS
安全性	三层密码保护
建议支持用户数量	5
硬件	CPU：高性能通信媒体处理器ARM+视频硬件加速引擎操作系统：实时嵌入式LINUX操作系统 ROM：8M Bytes Flash ROM RAM: 128M Bytes DDR2 SDRAM
一般规范
工作温度		-10℃～65℃
工作湿度		85%RH 以下
功耗		<10W

ST58T8系列产品参数及报价
型号
工作频段：5150~5825MHz 工作标准：802.11an 带宽：300Mbps（2T2R）内存：32M Byte 闪存：8M Byte 发射功率：≤1000mw（30dBm）
尺寸重量
芯片	Atheros AR7240+ AR9280		Atheros AR7240+ AR9280 &海思3512
接口形式	RJ45 100M/10M（可以传输一切基于网络传输的多媒体信号）		1路视频输入、1路RS485、支持RJ45网络传输（可定制音视频输入输出功能）
天线类型	N公头（双极化）		内置18dBi双极化天线
工作电压	DC12~24V		DC12V
设备功耗	＜6W		＜10W
传输距离	≥15km（和天线选择有关）	≥6km
主要特点	ST58T8系列数字无线设备工作于5GHz频段，采用2×2 MIMO技术，最高带宽可达300Mbps。用户界面图形化，支持中英文界面，便于国内外的工程技术人的调试和安装。ST58T8G和ST58T8VC内置18dBi双极化平板天线，增益高、角度大，在6km距离传输带宽可达70~80Mbps。ST58T8G-N为外置天线设备，在应用中可根据需要增加合适的天线，传输距离最远可达15km以上。
配置说明	原则上距离较远的，一般采用点对点的配置方式（多个独立数据传输，可采用网络交换机进行整合后再进行统一传递）；在设备天线选配的有效角度范围内，一个终端可做到1对8的组合（1个接收8个发射，桥接方式）；在不同的现场请选择合适的产品（根据距离、角度、数据带宽来判断选择）

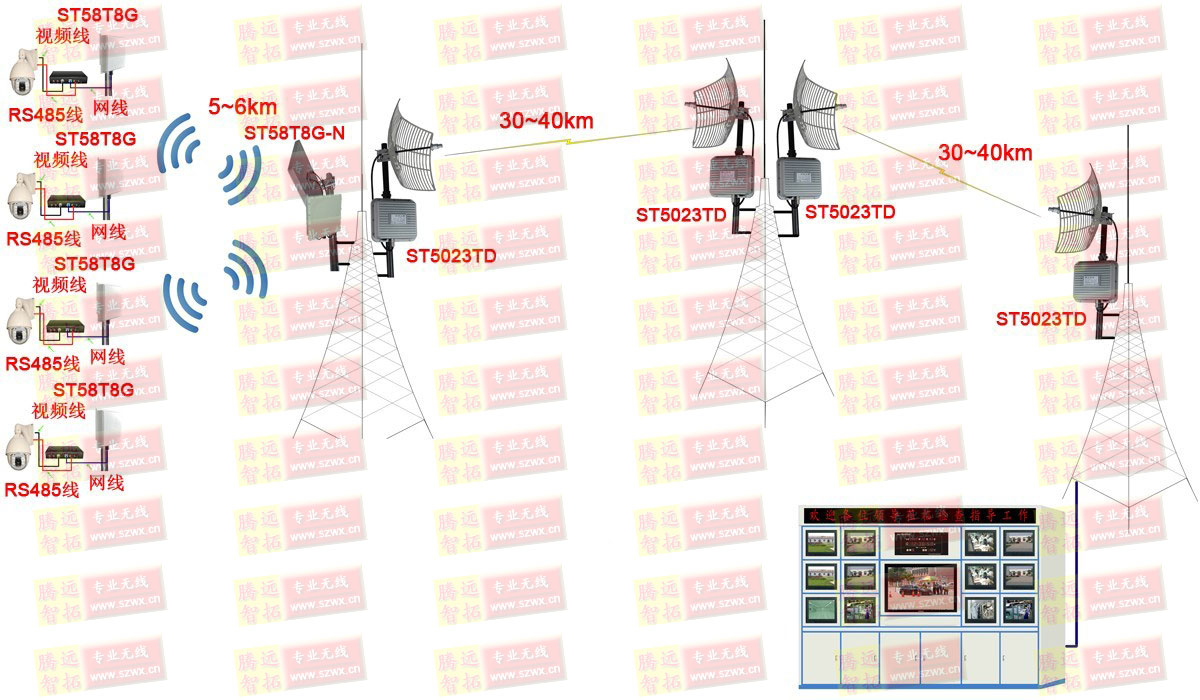

ST58T8G实际应用（一）

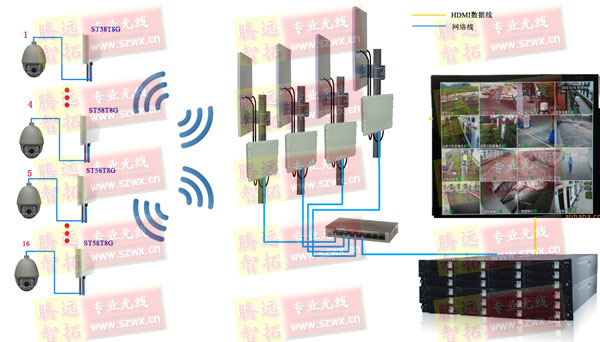

前方模拟的球机，通过视频服务器整合，然后用ST58T8G进行发送，用ST58T8GN配合双极化大角度平板天线进行一对多的组合传输。在一次中继处通过交换机整合，再用远距离的数字数字无线传输设备向远端传递

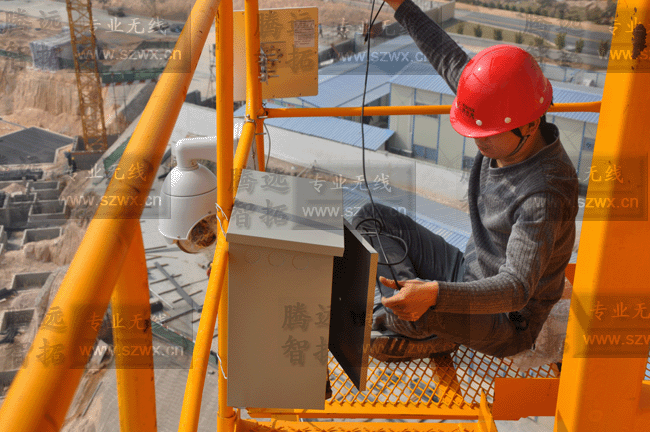

ST58T8G实际应用（二）	ST58T8G实际应用（三）

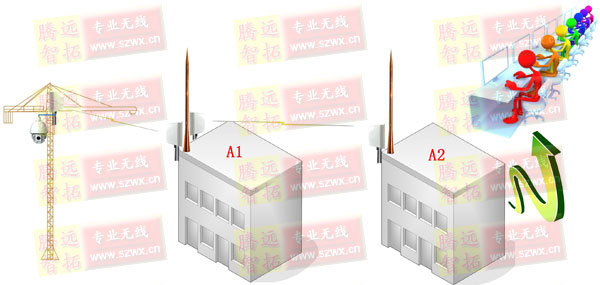

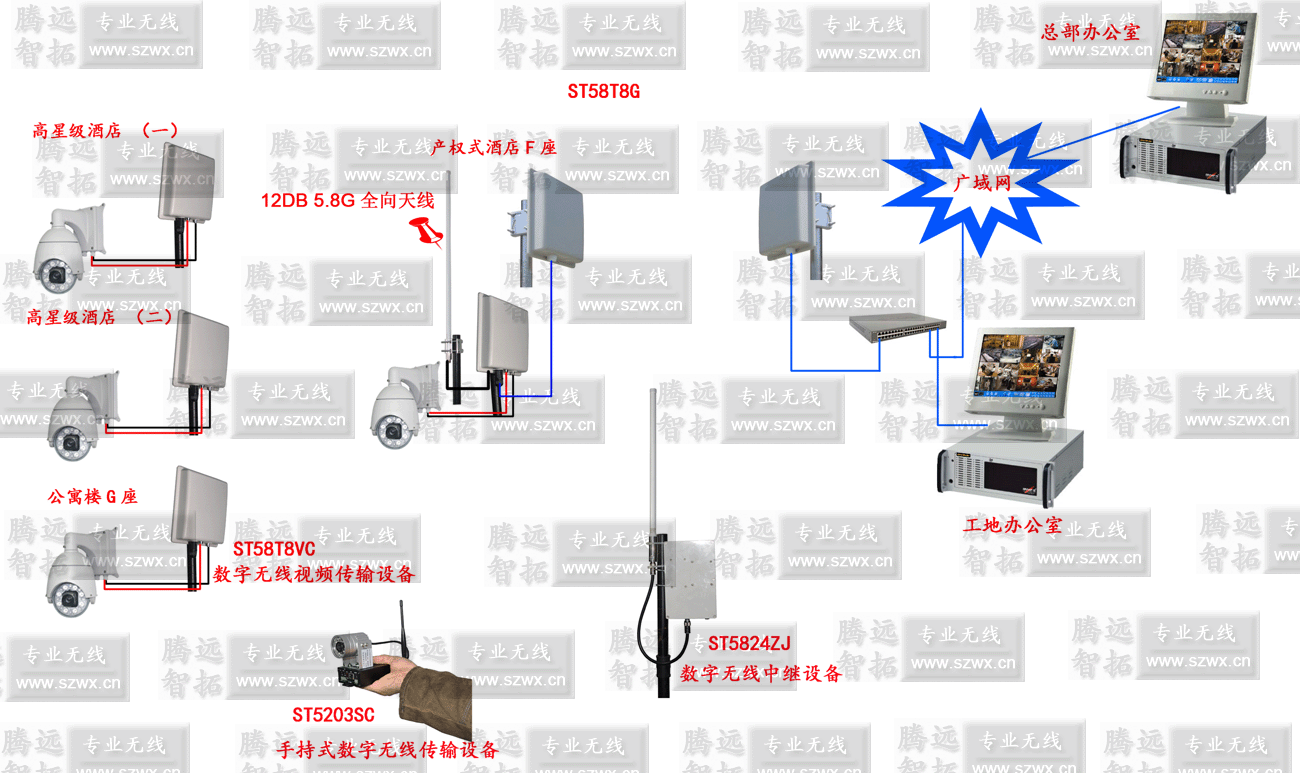

前方高清网络摄像机直接用ST58T8G进行发送，用ST58T8G或ST58T8G-N配合双极化大角度平板天线进行一对多的组合传输。

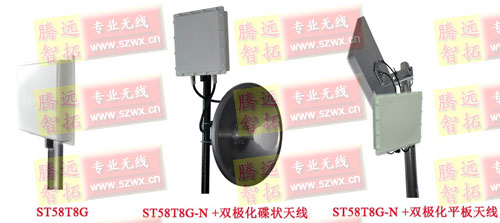

	实际应用当中，可根据需要搭配不同的天线。天线选择的时候有几个注意事项： 1、极化方式，选用双极化天线 2、天线的增益（dBi），原则越高距离越远 3、天线的水平和垂直极化角度 4、驻波比 5、天线接头注：外置天线选择天线是需要搭配50-7高频馈线，通常有50cm、70cm、100cm长度，尽量不要太长，太长会造成设备功率下降。
外接天线建议：全向天线，目前双极化的全向天线不是很多，所以在选择的时候暂时可选择两条5G频段的玻璃钢全向天线，增益通常有： 8dBi 全向玻璃钢天线（水平360°，垂直16°） 10dBi 全向玻璃钢天线（水平360°，垂直10°）12dBi 全向玻璃钢天线（水平360°，垂直7°）全向天线传输距离大概可达2km左右，能量比较分散，一般不会太远。 5G系列板状双极化天线， 5159-23D11 （增益23dBi、水平角度11°、垂直角度11°），配合ST58T8G-N，传输距离可达10km以上，带宽可达：40Mbps 5159-18D17 （增益18dBi、水平角度17°、垂直角度17°），配合ST58T8G-N，传输距离可达6km以上，带宽可达：40Mbps 5G系列扇状双极化天线 5159-18DX60A （增益18dBi、水平角度60°、垂直角度9°），配合ST58T8G-N，传输距离可达6km以上，主要应用于一对多情况下使用。 5159-17DX90B （增益17dBi、水平角度90°、垂直角度6°），配合ST58T8G-N，传输距离可达5km以上，主要应用于一对多情况下使用。 5G系列碟状双极化天线 5159-34D3 （增益34dBi、水平角度3°、垂直角度3°），配合ST58T8G-N，传输距离可达30km以上，带宽可达：10Mbps 5159-32D4（增益32dBi、水平角度4°、垂直角度4°），配合ST58T8G-N，传输距离可达25km以上，带宽可达：15Mbps 5159-29D6 （增益29dBi、水平角度6°、垂直角度6°），配合ST58T8G-N，传输距离可达20km以上，带宽可达：30Mbps 5159-24D9（增益24dBi、水平角度9°、垂直角度9°），配合ST58T8G-N，传输距离可达18km以上，带宽可达：40Mbps
