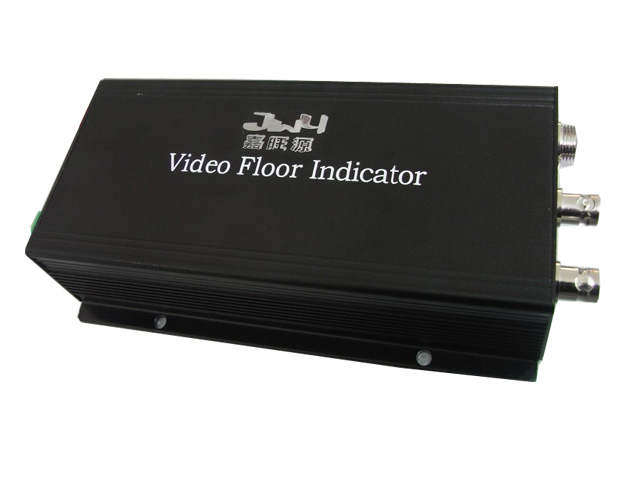

电梯楼层显示器(电梯楼层叠加器)时将摄像机视频信号和电梯名称以及电梯运行状态（上行，下行，停止，等待，故障提示等）信号在主机内进行复合，复合后的视频信号从视频输出端口输出的控制处理设备。
随着闭路电视监控技术的不断深入，电梯的闭路电视监控已经发展到了既可以有视频图像，同时还可以监控电梯的运行状态和故障报警提示，包括电梯的具体停靠的楼层数，电梯的上行，下行，停止，等待，故障报警等电梯的五种运行状态。
电梯楼层显示器(JWY3000-2)它能够满足目前所有品种的电梯监控的需求。可以适应不同电梯的不同构造，是一款宽适应的电梯监控产品！
电梯楼层显示器(电梯楼层叠加器)设备特性：
--------------------------------------------------------------------------------
1． 编程数据电子开关自动保护，数据永不丢失；
2． 具有电梯故障自动报警功能；
3． 具有电梯等待提示功能；
4． 显示电梯运行层数为地上380层，地下95层；
5． 显示电梯五种运行状态，上行，下行，停止，等待，报警故障；
6． 人机对话递进式菜单设计，电梯名称4~15位字符可选，电梯停留的最大层数可选，这样避免设置数据复杂，但又能设置复杂数据；
7． 可脱离电梯设置，无需摄像机视频信号支持，字符信号可直接输出到监器等终端显示设备上，字符大小，字符颜色深浅可调；
8． 抗干扰能力强，不受电梯速度影响；
9． 完全MPU微处理器控制，硬件结构更合理，程序运行更稳定；
10．安装极为方便，无论是新安装，还是对原来的监控系统进行改造，都十分方便!
主机正常运行后，它自动检测，自动复位，不受电梯停电影响，完全免维护。
冗余采样：采用领先的冗余采样技术，增加信息采集时的采样次数，采样频率可达到微秒级； 避免
因电梯内的各种电磁干扰造成的楼层显示错误，彻底避免楼层显示误差。
视频放大：内置独立的视频放大系统，在原有视频放大的基础上，新增加三级视频放大功能，使输出视频信号得到加强，延长视频传输距离，并能改善原有视频信号的质量。
自动复位：开机首层楼自动复位，电梯维护、停电等情况下，无需手动复位，本机能够智能复位；通过所设定的最高楼层与最低楼层的限制及首层复位器，电梯每运行一次都会校准一次，不会误显。
信息显示：可设置4-8位电梯名称，清晰显示电梯楼层及轿厢运行方向和停止状态。
显示模式：字符、数字镶黑边处理，字符及黑边的明暗程度可调，显示位置全屏可调。
字符大小：显示字符可设置为大字号（30′36点阵字符）和小字号（15′18点阵字符）。
电梯楼层显示器(电梯楼层叠加器)技术规格:
显示楼层 地下95 到 地面380层
视频输入 1Vp-p(75Ω)
视频输出 1Vp-p(75Ω)
放大电路 三级放大，可增强视频信号500米
频 响 10Hz ~6MHz ±3dB
彩色信号 500米6MHz（-5同轴电缆）
钳 位 平均值
补偿增益 0~105dB
低频补偿 1kHz~0.5MHz，0~30dB
中频补偿 0.5MHz~2MHz，0~30dB
高频补偿 2MHz~6MHz，0~30dB
抗 干 扰 数据校正冗余技术，达纳秒级要求
字符频率 宽频6MHZ，与任何视频信号叠加
电源电压 AC 9-12V DC12V 500mA
功 耗 <3W
环境温度 -10℃ - 50℃
相对湿度 < 90%
主机尺寸 190 X 90 X 40 mm
面板功能
视频输入 Video in
视频输出 Video out
信息采集 Message
电源输入 POWER
编程开关 Program
编程设置 Set
编程切换 Change
指 示 灯 A，B，C，Z，P
Z（正常工作为每秒钟闪烁两次，设置状态时为常亮）。
信号调节 HF(高频)，LF(低频)，GAIN(增益)
设置内容
字体亮度 R5 R6
字体位置 水平/垂直可调，放于画面中任意位置
字体大小 两种大小
名称长度 4-8位字符
名称字符 英文/数字/符号
楼层范围 -95 至 380
楼层名称 4-8位字符
产品概述：

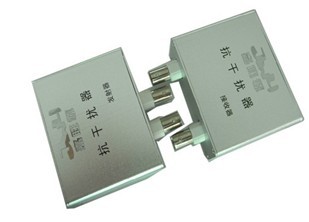

JWY-2002T/R分为接收端和发射端（接收端和发射端分别用在监控系统的后端和前端）。抗干扰器发射端将1路摄像机过来的视频信号通过一条同轴电缆线，由这条同轴电缆线传到监控室抗干扰器接收端，再通过接收端供给硬盘录像机，矩阵或监视器。
产品特点：
◆该设备是是采用载波高频的传输方式，远远的避开了0-6兆的低频段干扰，即使对于强电、电厂、煤矿等电磁比较恶劣的环镜和广播天线、变频器、电机等大功率电器引起的强电脉冲对视频产生的干扰，也能保证传输图像清 晰。完全解决图像传输中的画面抖动、钮曲、网纹、横道和雪花等问题，达到强抗干扰的功效。
◆接收端内置传输距离可调旋钮，可根据现场传输距离的远近进行微调，以达到最佳效果。
◆配合不同的摄像机，在发射端可调整视频信号的色彩明亮程度。
◆产品采用DC12V直流电源供电，内部采用防接反保护电路。
◆全部端口均采用IVXBNC接头。
技术参数：
发射端 接收端
视频参数 视频输入 视频输参数 视频输出
视频补偿 有，并可调 输出阻抗 75欧
视频输入阻抗 75欧 供电电压 DC12V电源
供电电压 DC12V电源 传输距离 700米
传输距离 700米 距离调节 有、可调
工作电流 12mA 工作电流 10mA
尺寸 （W）71mmX（L）60mmX（H）20mm 尺寸 （W）71mmX（L）60mmX（H）20mm

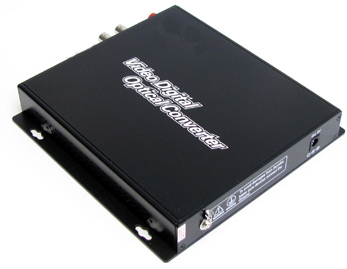

JWY-0400T/R 4路全数字视频加可选选件光端机采用国际先进的SOC数字信号处理技术，及全数字视频无压缩传输技术，将4 路视频及多路音频、数据、电话、以太网、开关量等信号在单芯光纤上采用光纤的CWDM波分复用技术实时同步、无失真、高质量地传输。 全数字视频光端机的光模块和核心电路采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，安装时免调整，适用于不同的工作环境。
咨询热线:13528888716
特 点：
◆ 全数字无压缩、广播级传输
◆ 支持点对点、级联式、分布式网络连接，SNR不会下降
◆ 自动兼容PAL、SECAM、NTSC等视频制式
◆ 三级防雷保护
◆ 无模拟调频、调相、调幅光端机的交调干扰
◆ 支持任何高分辩率视频信号
◆ 自动功率调解，自动温度补偿电路，自动恢复过载保护
◆ 支持视频无损再生中继
◆ 超级光学动态范围，使用时无需调节
◆ 表面贴装技术
◆ 光纤WDM/CWDM/DWDM技术
◆ 千兆光纤传输技术，大容量，易升级
◆ 工业级超宽温度范围（-40℃～+85℃），适应更多环境
◆ 带电热拔插
◆ 壁挂式、 1U 机架式或 4U 插卡式
◆ 支持用户定制
应用范围：
※ 智能交通监控系统（ ITS）
※ 安防系统
※ 校园网
※ 工业监控（电力、化工、钢铁、石油、铁路、水利等）
※ 军事监控（仓库、守卫、保密等等）
※ 电视台节目传输系统
技术规格：
视 频
◆视频接口数 4 路视频
◆信号带宽 8MHz
◆视频输入／输出阻抗 75Ω（非平衡)，BNC
◆微分增益 DG ＜ 1% （典型值）
◆微分相位 DP ＜ 0.6 o （典型值）
◆场斜比 ＜ 5%
◆视频信噪比 S/N ≥ 67 dB （加权）
数 据 ：
◆物理接口 RJ45; 工业标准接线端子
◆数据类型 RS485/RS422/RS232/Manchester
◆支持速率 0-400Kbps
◆误码率 < 10 -9
一般指标：
◆无故障工作时间 ≥ 10 万小时
◆工作温度 -40 ℃ - +85℃
◆工作湿度 0-95% 无冷凝
◆工作电压 交直流220V 、+5 、+9 、24V可选
光纤指标：
◆光学接口 FC/ST可选
◆传输距离 多模：0-3KM; 单模：0-100KM
◆ 波长 多模：850/1310μm ；单模:1310/1550μm
外形尺寸：
◆壁挂式 21.1(L) x 16.2(W) x 3.0(H) cm
一、产品简介：
JWY-F1005T/R 5路视频复用器是把5个摄像机的视频信号和RS485反向控制器端的控制信号捆绑在一根同轴电缆上共同传输。它是采用频分复用技术，即把控制信号和视频信号调制在不同的频率点，再复合在一起传送，它可以实现在一根电缆内同时同向或者逆向传输四路视频信号和RS485控制信号，利用普通视频线可以传输600米，这样可有效升线缆利用率,具有图像清晰、安装方便等特点。
5路视频复用器它解决了控制信号的远距离传输，可大大延伸视频信号的传输距离。这种传输方式节省材料和成本、施工方便、免调试、稳定、可靠，等特点，在系统扩展和改造时更具灵活性，是视控信号传输的理想首选设备。
二、产品特点：
1、新工程中采用5路视频复用器，可以把同向五根视频电缆转变成一根视频电缆使用，节省电缆使用量；
2、改造工程中，新增加点位可以就近接入；
3、特殊使用，视频信号可以和数据信号捆绑在一根线上共同传输，而不需另外布数据线（注：数据信号是由插拔式的数据板构成，分别装在发射器和接收器里面，用户可以根据需要插拔选用，这样使用方便，节省了RS485传输线材）；
4、适合各种带云台控制或不带云台控制的远距离视频信号和数据控制信号的共缆传输；
5、可在视频电缆也可以在射频电缆中远距离实现；
6、内置防静电保护电路（采用防突破半导体元件）信号隔离模块，有效保护主控室设备不受外界静电干扰；
7、模块化设计安装；
8、五路视频同轴双向传输；
9、传输距离远（SYV75-5同轴电缆一路可以传输600米，另外四路可以传输1200米）同时保证图像达到4级效果；
10、免调试，自适应：只要在传输距离范围内，设备会自动调整自己的指标，确保电路可以兼容0距离与最远距离自适应，从而达到最佳效果，抗干扰能力强、工作稳定可靠；
11、采用频率复用技术可有效抵抗各种干扰；
12、全实时图像传输，无丢帧无延时，广播级图像指示；
13、简洁布线结构、取材方便、成本低廉、施工简便、缩短工时；
14、5路视频复用器采用贴片安装工艺，保障其稳定性；
三、调试方法：
5路视频复用器连线接好，无需调试，采用最新自适应技术.
一.设备简介

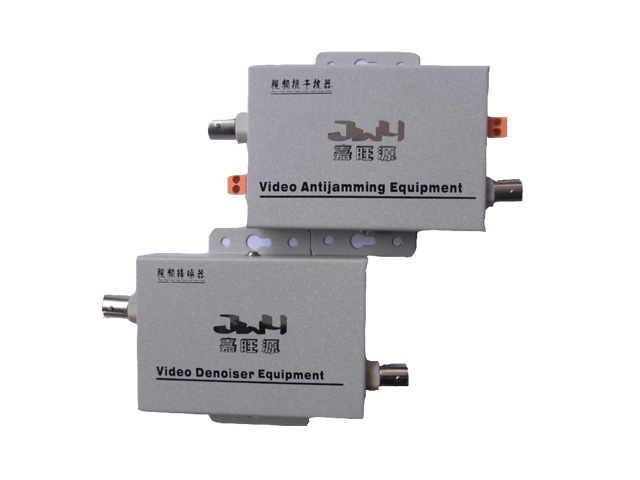

JWY-2003T/R采用先进的视频编、解码技术，以及高抗干扰技术进行设计，将普通的视频信号进行包裹传输，有效延长信号的传输距离，增强抗干扰性，是传统视频监控系统中不可或缺的产品；该产品具有传输图象清晰、抗干扰性强(有效抵抗交流电源干扰以及接地不平衡干扰和电机干扰)、传输距离远等。
二.产品应用
JWY-2003T/R主要适用于电梯、医院、金融机构、交通、矿山、智能小区、电视台、发射塔附近等各种环境，监控图像传输过程中受到各种强烈电磁信号（如电机、马达等大功率电机电器的启停），对视频信号的干扰，使用本产品对抑制干扰源有显著效果。
三.应用原理
视频抗干扰器分为：视频抗干扰器和视频降噪器
四.主要功能
1、电源供电方式灵活，具有DC12V输入和DC12V输出;输出电源可直接供电摄像机使用。
2、具有消除多种干扰源（高频干扰、低频干扰、电磁干扰、脉冲干扰）的能力，有效解决图象抖动、扭曲、模糊、变色、网纹、斜纹、横纹等干扰问题，并可以有效增大视频信号的传输距离，使设备传达1200米以上。
3、本产品采用先进的DSP数字技术及模拟混合原理，有效的保证了设备的高频、低频、脉冲及电磁场的干扰。
4、抗干扰设计的基本原则：抑制干扰源，切断干扰传播途径，提高敏感器件的干扰性能。
5、安装简单，操作方便，体积小，实用性强；并且增强了信号的平衡处理能力，优化了信号的相对平衡传输。
五．安装使用、
设备安装前请将原有系统连接作如下检查：
1）检查线缆是否是设备要求的型号。
2）检查线缆接头与设备接口是否匹配。
3）检查线缆接头是否焊接牢靠，有无接触不良或短路的地方。
4） 检查传输线缆：
在设备连接前，应对传输线缆进行一次检验。把线缆一端的内芯与屏蔽线进行短接，使用万用表在线路的另一端测量内芯与屏蔽线之间的阻值，应在几欧姆—几十欧姆之间（与线长、线粗或线缆质量有关）；把线缆一端的内芯与屏蔽线之间开路，使用万用表在线路的另一端测量内芯与屏蔽线之间的阻值，应为无穷大。
5） 设计传输线路：
电源线与视频信号线的平行敷设不要过长，因平行敷设在它们之间形成电容，平行距离越长，50HZ交流就越容易进入系统，形成干扰。 安装方法见下图；视频抗干扰器需要12伏供电，视频降躁器无需供电；视频输入接摄像头，视频输出通过降躁器接终端显示设备如监视器、DVR：电源由插座输入，输出电源插头可向其他设备供电，视频降躁器的四位拨码开关用于调节增益（亮暗度和清晰度）设置得到最佳图象为准。
六.技术参数
输入电源：DC12V+10% 50HZ 输出电源：DC12V+10% 0.3Ama
视频输入：75 ohm 1.0Vp-p复合视频信号 视频输出：75 ohm 1.0Vp-p复合视频信号
视频增益：0dB+1dB 视频信号极性：正极性
视频带宽：10MHZ（+3dB） 清晰度：400线或0~6MHZ的幅度差小于30%
功 耗：10W 工作环境：-10C—50C
外形尺寸：130×70×24mm 颜 色：灰色
接 口： BNC座 净 重：﹤1Kg
七、注意事项：
1）该设备需外供DC12V电源，请选择具有良好稳压、隔离功能、800mA以上的电源。
2）请在调试好设备前不要将该设备固定死，在将设备调试无误后再行固定。
3）摄像机的视频输出与抗干扰器的连接线不要长于1米，因为过长的线缆容易引入干扰，并造成清晰度下降。
4）该设备为不防水设计，在潮湿环境下，请将该设备安装在有防水功能的设备箱内。
5）在施工过程中遇到线缆传输距离过长，而造成降躁器端输入信号过底，影响到收端视频信号输出质量（雪花点明显增加）时，在降躁器输入端加入“视频放大器”就可解决问题。
4路视频复用器主要针对视频监控系统中的增加监控点、改造老工程及不易施工的新工程而研发的新产品。运用频率复用及信号叠加技术，将3路视频信号叠加到另1路视频信号中，通过同一根同轴视频电缆传输。可以借用原有的同轴视频电缆实现监控摄像机的扩容。节省了施工线材及减小施工难度，是改造类老工程的首选产品。
一、产品简介：
JWY-F1004T/R 4路视频复用器是把4个摄像机的视频信号和RS485反向控制器端的控制信号捆绑在一根同轴电缆上共同传输。它是采用频分复用技术，即把控制信号和视频信号调制在不同的频率点，再复合在一起传送，它可以实现在一根电缆内同时同向或者逆向传输四路视频信号和RS485控制信号，利用普通视频线可以传输600米，这样可有效升线缆利用率,具有图像清晰、安装方便等特点。
它解决了控制信号的远距离传输，可大大延伸视频信号的传输距离。这种传输方式节省材料和成本、施工方便、免调试、稳定、可靠，等特点，在系统扩展和改造时更具灵活性，是视控信号传输的理想首选设备。
二、产品特点：
1、新工程中采用4路视频复用器，可以把同向四根视频电缆转变成一根视频电缆使用，节省电缆使用量；
2、改造工程中，新增加点位可以就近接入；
3、特殊使用，视频信号可以和数据信号捆绑在一根线上共同传输，而不需另外布数据线（注：数据信号是由插拔式的数据板构成，分别装在发射器和接收器里面，用户可以根据需要插拔选用，这样使用方便，节省了RS485传输线材）；
4、适合各种带云台控制或不带云台控制的远距离视频信号和数据控制信号的共缆传输；
5、可在视频电缆也可以在射频电缆中远距离实现；
6、内置防静电保护电路（采用防突破半导体元件）信号隔离模块，有效保护主控室设备不受外界静电干扰；
7、模块化设计安装；
8、四路视频同轴双向传输；
9、传输距离远（SYV75-5同轴电缆一路可以传输600米，另外三路可以传输1200米）同时保证图像达到4级效果；
10、免调试，自适应：只要在传输距离范围内，设备会自动调整自己的指标，确保电路可以兼容0距离与最远距离自适应，从而达到最佳效果，抗干扰能力强、工作稳定可靠；
11、采用频率复用技术可有效抵抗各种干扰；
12、全实时图像传输，无丢帧无延时，广播级图像指示；
13、简洁布线结构、取材方便、成本低廉、施工简便、缩短工时；
14、4路视频复用器产品采用贴片安装工艺，保障其稳定性；
三、调试方法：
4路视频复用器连线接好，无需调试，采用最新自适应技术
四、注意事项：
发射端至接收端采用SYV75-5同轴线最远传输600米
V1是直通VIDEO信号，V2、V3、V4是调制信号，具有抗干扰能力
五、4路视频复用器实例：
实例（一）：项目已完成，要求增加一个或多个监控头怎么办？
答：这类问题非常普遍，甲方经常在工程结束后会提出增加监控点的要求，通常的办法只能是重新挖沟穿管拉线，非常的费工费料，在此我们推荐采用一套2路视频复用器，利用傍边的一根视频线同时传输2路(或5路）视频来解决
电梯楼层显示器(电梯楼层叠加器)设备特性：
--------------------------------------------------------------------------------
1． 编程数据电子开关自动保护，数据永不丢失；
2． 具有电梯故障自动报警功能；
3． 具有电梯等待提示功能；
4． 显示电梯运行层数为地上380层，地下95层；
5． 显示电梯五种运行状态，上行，下行，停止，等待，报警故障；
6． 人机对话递进式菜单设计，电梯名称4~15位字符可选，电梯停留的最大层数可选，这样避免设置数据复杂，但又能设置复杂数据；
7． 可脱离电梯设置，无需摄像机视频信号支持，字符信号可直接输出到监器等终端显示设备上，字符大小，字符颜色深浅可调；
8． 抗干扰能力强，不受电梯速度影响；
9． 完全MPU微处理器控制，硬件结构更合理，程序运行更稳定；
10．安装极为方便，无论是新安装，还是对原来的监控系统进行改造，都十分方便!
主机正常运行后，它自动检测，自动复位，不受电梯停电影响，完全免维护。
冗余采样：采用领先的冗余采样技术，增加信息采集时的采样次数，采样频率可达到微秒级； 避免
因电梯内的各种电磁干扰造成的楼层显示错误，彻底避免楼层显示误差。
视频放大：内置独立的视频放大系统，在原有视频放大的基础上，新增加三级视频放大功能，使输出视频信号得到加强，延长视频传输距离，并能改善原有视频信号的质量。
自动复位：开机首层楼自动复位，电梯维护、停电等情况下，无需手动复位，本机能够智能复位；通过所设定的最高楼层与最低楼层的限制及首层复位器，电梯每运行一次都会校准一次，不会误显。
信息显示：可设置4-8位电梯名称，清晰显示电梯楼层及轿厢运行方向和停止状态。
显示模式：字符、数字镶黑边处理，字符及黑边的明暗程度可调，显示位置全屏可调。
字符大小：显示字符可设置为大字号（30′36点阵字符）和小字号（15′18点阵字符）。
电梯楼层显示器(电梯楼层叠加器)技术规格:
显示楼层 地下95 到 地面380层
视频输入 1Vp-p(75Ω)
视频输出 1Vp-p(75Ω)
放大电路 三级放大，可增强视频信号500米
频 响 10Hz ~6MHz ±3dB
彩色信号 500米6MHz（-5同轴电缆）
钳 位 平均值
补偿增益 0~105dB
低频补偿 1kHz~0.5MHz，0~30dB
中频补偿 0.5MHz~2MHz，0~30dB
高频补偿 2MHz~6MHz，0~30dB
抗 干 扰 数据校正冗余技术，达纳秒级要求
字符频率 宽频6MHZ，与任何视频信号叠加
电源电压 AC 9-12V DC12V 500mA
功 耗 <3W
环境温度 -10℃ - 50℃
相对湿度 < 90%
主机尺寸 190 X 90 X 40 mm
面板功能
视频输入 Video in
视频输出 Video out
信息采集 Message
电源输入 POWER
编程开关 Program
编程设置 Set
编程切换 Change
指 示 灯 A，B，C，Z，P
Z（正常工作为每秒钟闪烁两次，设置状态时为常亮）。
信号调节 HF(高频)，LF(低频)，GAIN(增益)
设置内容
字体亮度 R5 R6
字体位置 水平/垂直可调，放于画面中任意位置
字体大小 两种大小
名称长度 4-8位字符
名称字符 英文/数字/符号
楼层范围 -95 至 380
楼层名称 4-8位字符

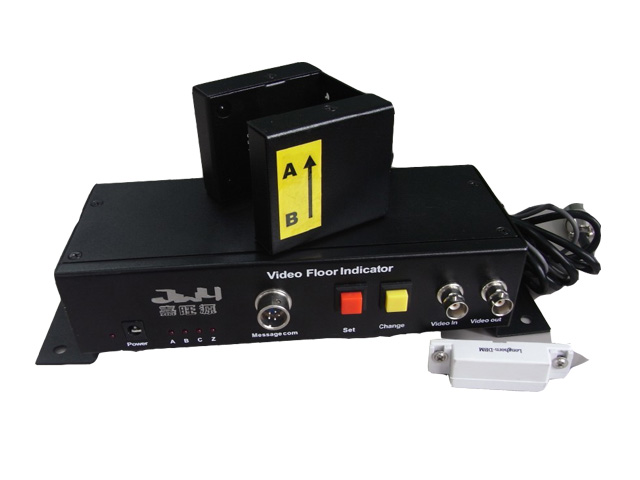

JWY3000-2电梯楼层显示器
本公司提供的电梯楼层显示器（电梯楼层信号字符叠加器）,厂家直接供货价格明显便宜

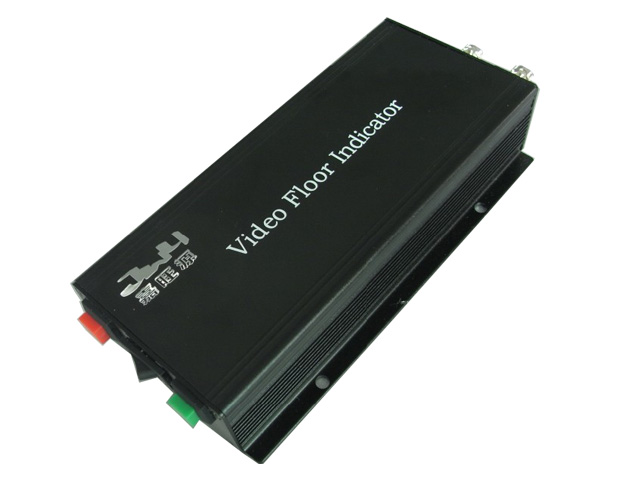

一．嘉旺源JWY3000电梯楼层(电梯楼层信号字符叠加器)显示器概述：
近年来视频监控系统已广泛应用于工业、楼宇、小区、交通、商业、金融及军事安全保卫等领域，是现代化管理、监测、控制的重要手段之一，极大地提高了管理效率、安全系数和自动化水平。电梯监控技术也是日新月异，电梯楼层显示器作为电梯监控系统的一个主要控制设备发挥着主导作用，电梯楼层显示器可以将电梯的运行状态信号（上行，下行，停止，等待，故障报警等五种电梯的运行状态）与摄像机视频信号进行叠加，同时输出终端显示设备上，方便监控人员及时了解电梯运行状态及数据查阅。
二．嘉旺源JWY3000电梯楼层显示器(电梯楼层信号字符叠加器)功能简介：
1． 编程数据电子开关自动保护，数据永不丢失；
2． 具有电梯故障自动报警功能，电梯等待提示功能；
3． 适用于无机房电梯、有机房电梯，不与电梯产生任何电气连接，不受电梯品牌限制；
4． 可显示电梯运行层数为地上380层，地下95层；
5． 可显示电梯五种运行状态，上行，下行，停止，等待，故障报警；
6． 人机对话式菜单设计，电梯名称最长15位字符可选，电梯停留的最大层数可选，这样避免设置数据复杂，但又能设置复杂数据；
7． 可脱离电梯设置，无需在底层对传感器进行复位，不需摄像机视频信号支持，字符信号可直接输出到终端显示设备上，字符大小可调，显示位置可任意调节；
8． 抗干扰能力强，不受电梯速度、楼层夹层、楼层缺层及楼层高度的影响，视频信号具有断电直通的功能；
9． 完全微处理器（MPU）控制，硬件结构更合理，程序运行更稳定；
10. 安装极为方便：支持新电梯监控系统安装和旧电梯监控系统进行改造；
11. 主机正常运行后，自动检测，自动复位，不受电梯停电影响，完全免维护。
业务咨询 ：王四华 13528888716
三．嘉旺源JWY3000电梯楼层显示器(电梯楼层信号字符叠加器)功能技术
冗余采样：采用领先的冗余采样技术，增加信息采集时的采样次数，采样频率可达到微秒级； 避免
因电梯内的各种电磁干扰造成的楼层显示错误，彻底避免楼层显示误差。
视频放大：内置独立的视频放大系统，在原有视频放大的基础上，新增加三级视频放大功能，使输出视频信号得到加强，延长视频传输距离，并能改善原有视频信号的质量。
自动复位：开机首层楼自动复位，电梯维护、停电等情况下，无需手动复位，本机能够智能复位；通过所设定的最高楼层与最低楼层的限制及首层复位器，电梯每运行一次都会校准一次，不会误显。
信息显示：可设置4-8位电梯名称，清晰显示电梯楼层及轿厢运行方向和停止状态。
显示模式：字符、数字镶黑边处理，字符及黑边的明暗程度可调，显示位置全屏可调。
字符大小：显示字符可设置为大字号（30′36点阵字符）和小字号（15′18点阵字符）。
四．嘉旺源JWY3000电梯楼层显示器(电梯楼层信号字符叠加器)技术参数
显示楼层 地下95 到 地面380层
视频输入 1Vp-p(75Ω)
视频输出 1Vp-p(75Ω)
放大电路 三级放大，可增强视频信号500米
频 响 10Hz ~6MHz ±3dB
彩色信号 500米6MHz（-5同轴电缆）
钳 位 平均值
补偿增益 0~105dB
低频补偿 1kHz~0.5MHz，0~30dB
中频补偿 0.5MHz~2MHz，0~30dB
高频补偿 2MHz~6MHz，0~30dB
抗 干 扰 数据校正冗余技术，达纳秒级要求
字符频率 宽频6MHZ，与任何视频信号叠加
电源电压 AC 9-12V DC12V 500mA
功 耗
2路纯数字视频光端机带1路反向数据现场开通时支持即插即用；可灵活设置数据接口类型；现场接线方便，不需要任何专用工具；具有电源、链路和视频指示和视频增益调整功能；可选独立台式安装和机架安装两种结构形式。
产品特点:
工业级设计，全表面贴装技术
◆ 电路精心设计，采用全硬件方案，保证设备的可靠性，基本上不采用专用芯片，生产不受采购影响
◆ 全数字光纤传输平台
◆ 现场开通免调试
◆ 自主知识产权大规模专用集成电路核心
◆ PAL、NTSC、SECAM全制式兼容
◆ 无模拟调频、调相、调幅光端机的交调干扰
◆ 4阶滤波
◆ 全数字无压缩、无损伤广播级传输
◆ 全速异步数据通道
◆ 电源、链路、视频、数据动态指示
◆ 先进自适应技术自动兼容PAL、NTSC、SECAM视频制式
◆ 专用ASIC设计
◆ 最大80Km传输距离
◆ 电源可以选择交直流220V、直流+12V
◆ 直流不分正负极，安装维护简单
◆ 壁挂式、19英寸1U机架式或4U插卡式
◆ 支持用户定制及OEM方式
应用场合：
◆ 智能交通系统（ITS）
◆ 高速公路视频监控系统
◆ 收费站视频监控系统
◆ 闭路电视工业监视
◆ 电视节目交换传输
◆ 高保真视频会议系统
◆ 安防系统
技术参数:
◆ 视频接口 2路
◇ 视频输入/输出阻抗 BNC 75Ω非平衡接口
◇ 视频输入/输出电压 典型峰-峰值1Vрр，最大1.5 Vрр
◇ 信号制式： PAL/NTSC/SECAM
◇ 视频带宽 8MHZ
◇ 视频数码位宽 8/10/12比特
◇ 微分增益 <1%
◇ 微分相位 <0.6°
◇ 场倾斜 <0.5%
◇ 色亮度延时差 10ns
◇ 色亮度增益差 ±10%
◇ 加权信噪比 67dB
◆ 数据接口（支持1-4路异步RS-232/485/422数据）
◇ 物理接口： 工业标准接线端子
◇ 工作模式： 全双工/半双工
◇ 接口类型： RS-232/485/422，Manchester
◇ RS232速率： 0-115.2Kbps
◇ RS-422/485速率： 0-115.2Kbps
◇ RS-422/485距离： 0-1200米
◇ RS-422/485协议： 透明支持任意RS-485/422协议
◇ 误码率： <10-9
◆光纤接口
◇ 物理接口： FC/PC、SC/PC
◇ 光纤种类： 单模/多模光纤，单纤
◇ 传输距离： 多模0-2km，单模：0-25km，0-60km，0-80km

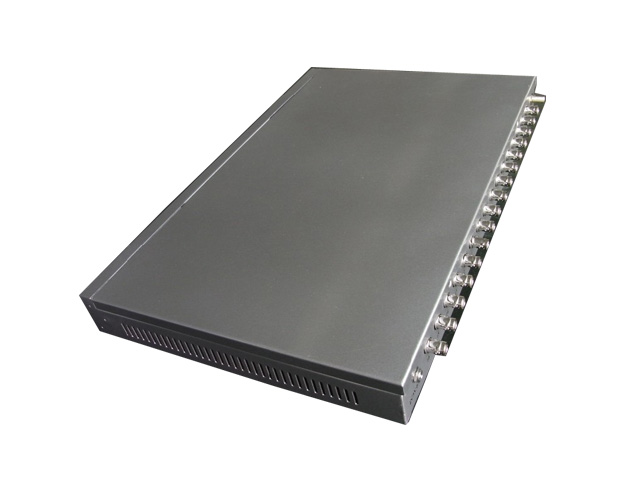

一、同缆一线通产品描述
一线通同缆传输系统采用频分复用、数字调制频分复用等CATV成熟的技术，将多路视频图像、声音、云台控制集于同一射频同轴电缆中，实现了监控系统无干扰的远距离传输。该系统为总线结构组网的方式，施工布线简单、缩短了施工周期，提高了系统的可靠性，解决了监控点分散布线难、传输距离远等难题。
二、系统原理
⑴ 一线通组网监控系统是将现代成熟的射频技术、数字技术、网络技术应用于电视图像监控系统中。
⑵ 由于射频信号频带的相对宽度比视频信号频带的相对宽度、频率高几百倍，因此用同轴电缆作为传输线的一线通射频传输组网系统和同轴电缆视频传输系统相比，具有传输距离远、传输质量高、抗干扰性强的优点，射频传输最大组网半径可达5千米，而视频的传输半径只有300米。
三、同缆一线通功能简介
一线通16路接收端设置在监控系统的末端，它由一个射频输入端口（与发射器和主线接入器传输过来的一根射频线连接）、和16个BNC视频输出端口（与硬盘录像机和矩阵连接）组成。将主线传过来的射频信号转变为多路视频信号，保证信号的一致性、同步性，输出给各类硬盘录像机、矩阵和其他显示设备。一线通多路接收端采用微电脑CPU调节控制，PLL自动检测锁相，保证输出图像稳定不漂移，同时由四个数码管显示每个通道的通道号和相对应发射器编号，直观、方便、快捷，使一线通监控设备走向系统化、集成化。
四、同缆一线通功能参数
◆ 输入频率范围 38—860MHz
◆ 射频输入 78dB±3dB
◆ 视频信噪比 ≥56dB
◆ 视频输出 1V p-p
◆ BNC视频输出端口 16个BNC口输出
◆ 输入、输出阻抗 75Ω
◆ 供电电压 DC5V±5%
◆ 工作温度 -40℃—+50℃
◆ 相对湿度 80%
◆ 外观尺寸 435mm(W)X300(L)mmX45mm(H)
