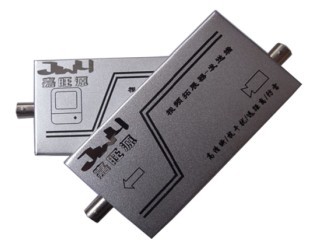

一、视频抗干扰器产品简介：    视频抗干扰器JWY2001T/R采用先进的调频编、解码技术，直接调频为全有线电视信号的传输方式；以及高抗干扰技术进行设计;JWY2001T/R采用移频放大技术，将视频信号由传统的基带传输0-6.5mhz向上移频，使带宽达到10mhz以上传输。有效延长信号的传输距离，增强抗干扰性。视频抗干扰器是传统视频监控系统中不可或缺的产品；本产品具有传输图象清晰、抗干扰性强(有效抵抗交流电源干扰以及接地不平衡干扰和电机干扰)、传输距离远等。   二、视频抗干扰器产品应用：   本产品主要适用于电梯、医院、金融机构、交通、矿山、智能小区、电视台、发射塔附近等各种环境，监控图像传输过程中受到各种强烈电磁信号（如电机、马达等大功率电机电器的启停），对视频信号的干扰，使用本产品对抑制干扰源有显著效果。     主要功能：  1. 电源供电方式灵活，具有DC12V输入和DC12V输出;输出电源可直接供电摄像机使用。  2. 具有消除多种干扰源（高频干扰、低频干扰、电磁干扰、脉冲干扰）的能力，有效解决图象抖动、扭曲、模糊、变色、网纹、斜纹、横纹等干扰问题，并可以有效增大视频信号的传输距离。  3. 清晰度高，水平分辨率可达420线以上，色彩鲜艳无重影。  4. 安装简单，操作方便，体积小，实用性强；并且增强了信号的平衡处理能力，优化了信号的相对平衡传输。  5. 兼顾使用视频（SYV75-*）也可使用射频电缆，（SYVW75-*），但本产品不支持双绞线或者其他阻抗的线缆；建议采用射频线缆（SYWV75）传输信号，设备可发挥出更好的远距离传输功能。 四、安装使用检查： 设备安装前请将原有系统连接作如下检查：  1. 检查线缆是否是设备要求的型号。  2. 检查线缆接头与设备接口是否匹配。  3. 检查线缆接头是否焊接牢靠，有无接触不良或短路的地方。  4. 检查传输线缆：在设备连接前，应对传输线缆进行一次检验。把线缆一端的内芯与屏蔽线进行短接，使用万用表在线路的另一端测量内芯与屏蔽线之间的阻值，应在几欧姆—几十欧姆之间（与线长、线粗或线缆质量有关）；把线缆一端的内芯与屏蔽线之间开路，使用万用表在线路的另一端测量内芯与屏蔽线之间的阻值，应为无穷大。  5. 设计传输线路：  6. 电源线与视频信号线的平行敷设不要过长，因平行敷设在它们之间形成电容，平行距离越长，50HZ交流就越容易进入系统，形成干扰。 五、 技术参数：                      ◆ 输入电源:DC12V+10%  800MA ◆ 输出电源:DC12V+10% 50HZ  500MA ◆ 视频输入:75ohm 1.0Vp-p复合视频信号 ◆ 视频输出:75ohm 1.0Vp-p复合视频信号 ◆ 视频增益:0dB+1dB    ◆ 视频信号极性:正极性 ◆ 视频带宽 10MHZ/+3dB ◆ 接    口 :BNC座    ◆ 工作环境:-10C—50C ◆ 功    耗:10W  12 ◆ 颜    色:JWY2001T/R银色铝拉丝 ◆ 外形尺寸:（长103×宽30×高55mm） ◆ 净    重:﹤1Kg 六、注意事项：   该设备需外供DC12V电源，请选择具有良好稳压、隔离功能；如果电源滤波不好，会出现图像上有黑色条纹滚动；电源供电不足会导致图像比较暗。  1. 请在调试好设备前不要将该设备固定死，在将设备调试无误后再行固定。  2. 摄像机的视频输出与拓展器〈发送端〉或抗干扰器的连接线不要长于1米，因为过长的线缆容易引入干扰，并造成清晰度下降。  3. 干扰往往具有串扰特性，故如果您现场遇到的干扰点数较多，有时候会出现单独安装一套抗干扰器效果不明显的情况，如果所有点位均安装被设备则可将干扰全部解决  4. 该设备为不防水设计，在潮湿环境下，请将该设备安装在有防水功能的设备箱内。  5. 在施工过程中如果遇到图像上有躁点，则表明信号不足，重点检查线缆连接头，另外观察是否传输距离过长；而造成拓展器〈接收端〉输入信号过底，影响到接收端视频信号输出质量（雪花点明显增加）时，在拓展器接收输入端加入“信号提升器”就可解决问题。

一、产品简介：　     JWY-F1003T/R 3路视频复用器是把3个摄像机的视频信号和RS485反向控制器端的控制信号捆绑在一根同轴电缆上共同传输。它是采用频分复用技术，即把控制信号和视频信号调制在不同的频率点，再复合在一起传送，它可以实现在一根电缆内同时同向或者逆向传输四路视频信号和RS485控制信号，利用普通视频线可以传输600米，这样可有效升线缆利用率,具有图像清晰、安装方便等特点。     3路视频复用器它解决了控制信号的远距离传输，可大大延伸视频信号的传输距离。这种传输方式节省材料和成本、施工方便、免调试、稳定、可靠，等特点，在系统扩展和改造时更具灵活性，是视控信号传输的理想首选设备。   二、产品特点： 1、新工程中采用本设备，可以把同向三根视频电缆转变成一根视频电缆使用，节省电缆使用量； 2、改造工程中，新增加点位可以就近接入； 3、特殊使用，视频信号可以和数据信号捆绑在一根线上共同传输，而不需另外布数据线（注：数据信号是由插拔式的数据板构成，分别装在发射器和接收器里面，用户可以根据需要插拔选用，这样使用方便，节省了RS485传输线材）； 4、适合各种带云台控制或不带云台控制的远距离视频信号和数据控制信号的共缆传输； 5、可在视频电缆也可以在射频电缆中远距离实现； 6、内置防静电保护电路（采用防突破半导体元件）信号隔离模块，有效保护主控室设备不受外界静电干扰； 7、模块化设计安装； 8、三路视频同轴双向传输； 9、传输距离远（SYV75-5同轴电缆一路可以传输600米，另外二路可以传输1200米）同时保证图像达到4级效果； 10、3路视频复用器免调试，自适应：只要在传输距离范围内，设备会自动调整自己的指标，确保电路可以兼容0距离与最远距离自适应，从而达到最佳效果，抗干扰能力强、工作稳定可靠；    11、采用频率复用技术可有效抵抗各种干扰； 12、全实时图像传输，无丢帧无延时，广播级图像指示； 13、简洁布线结构、取材方便、成本低廉、施工简便、缩短工时； 14、产品采用贴片安装工艺，保障其稳定性； 三、调试方法：    3路视频复用器连线接好，无需调试，采用最新自适应技术    发射端至接收端采用SYV75-5同轴线最远传输600米    V1是直通VIDEO信号，V2、V3是调制信号，具有抗干扰能力   四、3路视频复用器实例： 实例（一）：已做好的工程一根传输线断了怎么办？     答：如果做好的工程其中一路视频线断了的话，通常的办法就是重新敷设新的视频线或将断线抽出来重新穿一根视频线，这种方法通常很费人工，我们推荐采用一套3路视频复用器，利用傍边的一根视频线同时传输2路视频来解决，这种方法施工非常方便，成本也低。
