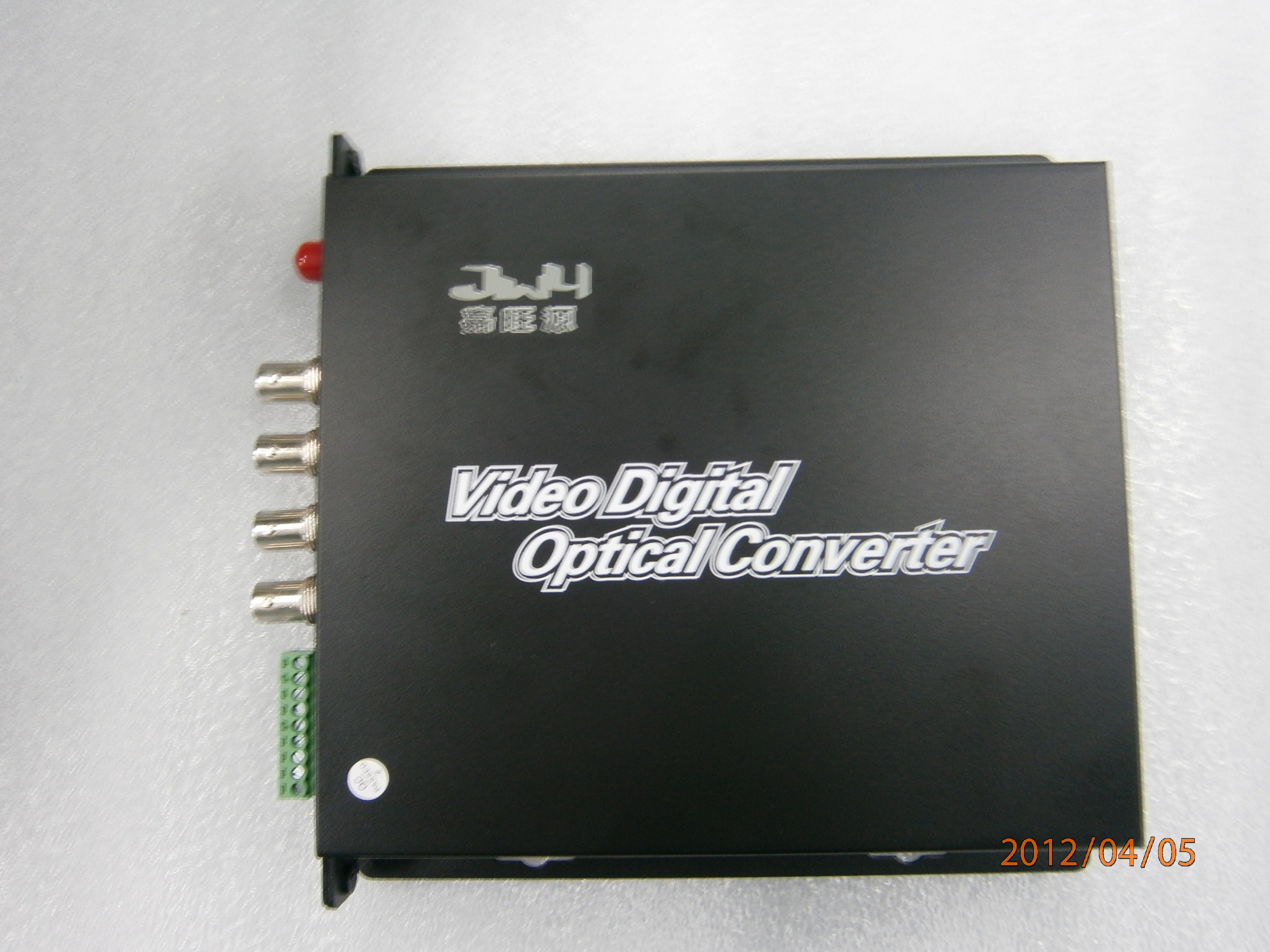

供应产品_深圳市嘉旺源科技有限公司

JWY-0400T/R 4路数字视频光端机带1路反向数据采用国际先进的SOC数字信号处理技术，及全数字视频无压缩传输技术，将4 路视频及多路音频、数据、电话、以太网、开关量等信号在单芯光纤上采用光纤的CWDM波分复用技术实时同步、无失真、高质量地传输。全数字视频光端机的光模块和核心电路采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，安装时免调整，适用于不同的工作环境。咨询热线:13528888716 现场开通时支持即插即用；可灵活设置数据接口类型；现场接线方便，不需要任何专用工具；具有电源、链路和视频指示和视频增益调整功能；可选独立台式安装和机架安装两种结构形式。产品特点: 工业级设计，全表面贴装技术 ◆电路精心设计，采用全硬件方案，保证设备的可靠性，基本上不采用专用芯片，生产不受采购影响 ◆全数字光纤传输平台 ◆现场开通免调试 ◆自主知识产权大规模专用集成电路核心 ◆ PAL、NTSC、SECAM全制式兼容 ◆无模拟调频、调相、调幅光端机的交调干扰 ◆ 4阶滤波 ◆全数字无压缩、无损伤广播级传输 ◆全速异步数据通道 ◆电源、链路、视频、数据动态指示 ◆先进自适应技术自动兼容PAL、NTSC、SECAM视频制式 ◆专用ASIC设计 ◆最大80Km传输距离 ◆电源可以选择交直流220V、直流+12V ◆直流不分正负极，安装维护简单 ◆网管接口采用SNMP 技术参数: ◆ 视频接口 4路 ◇ 视频输入/输出阻抗 BNC 75Ω非平衡接口 ◇ 视频输入/输出电压典型峰-峰值1Vрр，最大1.5 Vрр ◇ 信号制式： PAL/NTSC/SECAM ◇ 视频带宽 8MHZ ◇ 视频数码位宽 8/10/12比特 ◇ 微分增益 <1% ◇ 微分相位 <0.6° ◇ 场倾斜 <0.5% ◇ 色亮度延时差 10ns ◇ 色亮度增益差 ±10% ◇ 加权信噪比 67dB ◆ 数据接口（支持1-4路异步RS-232/485/422数据） ◇ 物理接口：工业标准接线端子 ◇ 工作模式：全双工/半双工 ◇ 接口类型： RS-232/485/422，Manchester ◇ RS232速率： 0-115.2Kbps ◇ RS-422/485速率： 0-115.2Kbps ◇ RS-422/485距离： 0-1200米 ◇ RS-422/485协议：透明支持任意RS-485/422协议 ◇ 误码率： <10-9 ◆光纤接口 ◇ 物理接口： FC/PC、ST/PC ◇ 光纤种类：单模/多模光纤，单纤 ◇ 传输距离：多模0-2km，单模：0-25km，0-60km，0-80km

产品概述

技术参数

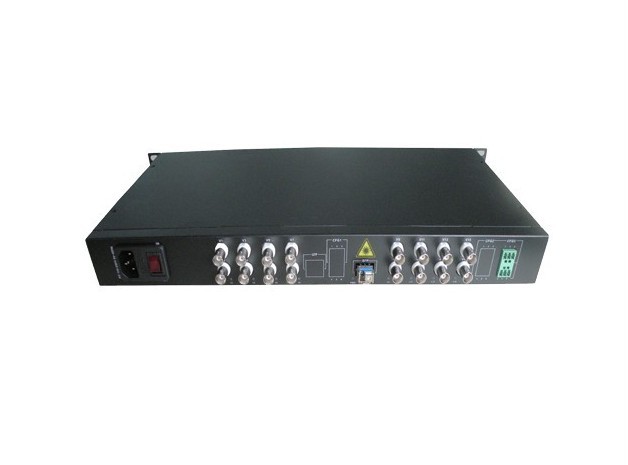

16纯数字视频光端机带1路反向数据

16纯数字视频光端机带1路反向数据现场开通时支持即插即用；可灵活设置数据接口类型；现场接线方便，不需要任何专用工具；具有电源、链路和视频指示和视频增益调整功能；可选独立台式安装和机架安装两种结构形式。咨询热线:13528888716 产品特点: ◆工业级设计，全表面贴装技术 ◆电路精心设计，采用全硬件方案，保证设备的可靠性，基本上不采用专用芯片，生产不受采购影响 ◆全数字光纤传输平台 ◆现场开通免调试 ◆自主知识产权大规模专用集成电路核心 ◆ PAL、NTSC、SECAM全制式兼容 ◆无模拟调频、调相、调幅光端机的交调干扰 ◆ 4阶滤波 ◆全数字无压缩、无损伤广播级传输 ◆全速异步数据通道 ◆同平台多业务灵活配置 ◆电源、链路、视频动态指示 ◆先进自适应技术自动兼容PAL、NTSC、SECAM视频制式 ◆专用ASIC设计 ◆最大80Km传输距离 ◆电源:交流220V ◆ 19英寸1U机架式

产品概述

技术参数

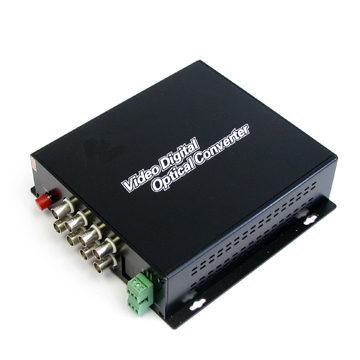

8路纯数字视频光端机+1路反向数据

产品系列：JWY- 0800T/R 产品功能： JWY-0800T/R 视频光端机采用全数字无压缩技术，因此能支持任何高分辨率运动、静止图像无失真传输；克服了常规的模拟调频、调相、调幅光端机多路信号同传时交调干扰严重、容易受环境干扰影响、传输质量低劣、长期工作稳定性不高等致命缺点。JWY0800系列多业务数字光端机已广泛应用于安防监控、高速公路、电子警察、自动化、智能小区等诸多领域。产品特点: 工业级设计，全表面贴装技术 ◆ 电路精心设计，采用全硬件方案，保证设备的可靠性，基本上不采用专用芯片，生产不受采购影响 ◆ 全数字光纤传输平台 ◆ 现场开通免调试 ◆ 自主知识产权大规模专用集成电路核心 ◆ PAL、NTSC、SECAM全制式兼容 ◆ 无模拟调频、调相、调幅光端机的交调干扰 ◆ 4阶滤波 ◆ 全数字无压缩、无损伤广播级传输 ◆ 高速10/100M Ethernet通道 ◆ 全速异步数据通道 ◆ 同平台多业务灵活配置 ◆ 电源、链路、视频动态指示 ◆ 先进自适应技术自动兼容PAL、NTSC、SECAM视频制式 ◆ 专用ASIC设计 ◆ 最大80Km传输距离 ◆ 电源可以选择交直流220V、直流+12V ◆ 壁挂式、19英寸1U机架式或4U插卡式 ◆ 支持用户定制及OEM方式应用场合： ◆ 智能交通系统（ITS） ◆ 高速公路视频监控系统 ◆ 收费站视频监控系统 ◆ 闭路电视工业监视 ◆ 电视节目交换传输 ◆ 高保真视频会议系统 ◆ 安防系统技术参数: ◆ 视频接口 8路 ◇ 视频输入/输出阻抗 BNC 75Ω非平衡接口 ◇ 视频输入/输出电压典型峰-峰值1Vрр，最大1.5 Vрр ◇ 信号制式： PAL/NTSC/SECAM ◇ 视频带宽 8MHZ ◇ 视频数码位宽 8/10/12比特 ◇ 微分增益 <1% ◇ 微分相位 <0.6° ◇ 场倾斜 <0.5% ◇ 色亮度延时差 10ns ◇ 色亮度增益差 ±10% ◇ 加权信噪比 66dB ◆ 数据接口（支持1-4路异步RS-232/485/422数据） ◇ 物理接口：工业标准接线端子 ◇ 工作模式：全双工/半双工 ◇ 接口类型： RS-232/485/422，Manchester ◇ RS232速率： 0-115.2Kbps ◇ RS-422/485速率： 0-115.2Kbps ◇ RS-422/485距离： 0-1200米 ◇ RS-422/485协议：透明支持任意RS-485/422协议 ◇ 误码率： <10-9 ◆光纤接口 ◇ 物理接口： FC/PC、SC/PC ◇ 光纤种类：单模/多模光纤，单纤 ◇ 传输距离：多模0-2km，单模：0-25km，0-60km

产品概述

技术参数

2路视频复用器

一、产品简介：　 JWY-F1002T/R2路视频复用器是把2个摄像机的视频信号和RS485反向控制器端的控制信号捆绑在一根同轴电缆上共同传输。它是采用频分复用技术，即把控制信号和视频信号调制在不同的频率点，再复合在一起传送，它可以实现在一根电缆内同时同向或者逆向传输两路视频信号和RS485控制信号，利用普通视频线可以传输600米，这样可有效提升线缆利用率,具有图像清晰、安装方便等特点。 2路视频复用器解决了控制信号的远距离传输，可大大延伸视频信号的传输距离。这种传输方式节省材料和成本、施工方便、免调试、稳定、可靠，等特点，在系统扩展和改造时更具灵活性，是视控信号传输的理想首选设备。二、产品特点： 1、新工程中采用本设备，可以把同向两根视频电缆转变成一根视频电缆使用，节省电缆使用量； 2、改造工程中，新增加点位可以就近接入； 3、特殊使用，视频信号可以和数据信号捆绑在一根线上共同传输，而不需另外布数据线（注：数据信号是由插拔式的数据板构成，分别装在发射器和接收器里面，用户可以根据需要插拔选用，这样使用方便，节省了RS485传输线材）； 4、适合各种带云台控制或不带云台控制的远距离视频信号和数据控制信号的共缆传输； 5、可在视频电缆也可以在射频电缆中远距离实现； 6、内置防静电保护电路（采用防突破半导体元件）信号隔离模块，有效保护主控室设备不受外界静电干扰； 7、模块化设计安装； 8、2路视频+单路RS485数据信号同轴双向传输； 9、传输距离远（SYV75-5同轴电缆一路可以传输600米，另一路可以传输1200米）同时保证图像达到4级效； 10、2路视频复用器免调试，自适应：只要在传输距离范围内，设备会自动调整自己的指标，确保电路可以兼容0距离与最远距离自适应，从而达到最佳效果，抗干扰能力强、工作稳定可靠； 11、采用频率复用技术可有效抵抗各种干扰； 12、全实时图像传输，无丢帧无延时，广播级图像指示； 13、简洁布线结构、取材方便、成本低廉、施工简便、缩短工时； 14、产品采用贴片安装工艺，保障其稳定性；三、调试方法： 2路视频复用器连接通电后就可以使用，无需任何调试。四、2路视频复用器实例：实例（一）：已做好的工程一根传输线断了怎么办？答：如果做好的工程其中一路视频线断了的话，通常的办法就是重新敷设新的视频线或将断线抽出来重新穿一根视频线，这种方法通常很费人工，我们推荐采用一套2路视频复用器，利用傍边的一根视频线同时传输2路视频来解决，这种方法施工非常方便，成本也低。

产品概述

技术参数

1路纯数字视频光端机带1路反向数据

本产品现场开通时支持即插即用；可灵活设置数据接口类型；现场接线方便，不需要任何专用工具；具有电源、链路和视频指示和视频增益调整功能；可选独立台式安装和机架安装两种结构形式。产品特点: ◆工业级设计，全表面贴装技术 ◆电路精心设计，采用全硬件方案，保证设备的可靠性，基本上不采用专用芯片，生产不受采购影响 ◆全数字光纤传输平台 ◆现场开通免调试 ◆自主知识产权大规模专用集成电路核心 ◆ PAL、NTSC、SECAM全制式兼容 ◆无模拟调频、调相、调幅光端机的交调干扰 ◆ 4阶滤波 ◆全数字无压缩、无损伤广播级传输 ◆全速异步数据通道 ◆同平台多业务灵活配置 ◆电源、链路、视频动态指示 ◆先进自适应技术自动兼容PAL、NTSC、SECAM视频制式 ◆专用ASIC设计 ◆最大80Km传输距离 ◆电源可以选择交直流220V、直流+9V ◆直流不分正负极，安装维护简单 ◆壁挂式、19英寸2U插卡式 ◆支持用户定制及OEM方式应用场合： ◆智能交通系统（ITS） ◆高速公路视频监控系统 ◆收费站视频监控系统 ◆闭路电视工业监视 ◆电视节目交换传输 ◆高保真视频会议系统 ◆安防系统 ◆数据接口（支持1-2路异步RS-232/485/422数据） ◇物理接口工业标准接线端子 ◇工作模式全双工/半双工 ◇接口类型： RS-232/485/422，Manchester ◇ RS232速率 0-115.2Kbps ◇ RS-422/485速率 0-115.2Kbps ◇ RS-422/485距离 0-1200米 ◇ RS-422/485协议透明支持任意RS-485/422协议 ◇误码率 <10-9 ◇光纤接口 ◇物理接口 FC/PC、SC/PC ◇光纤种类单模/多模光纤，单纤 ◇传输距离多模0-2km，单模：0-25km，0-60km，0-800km

产品概述

技术参数

嘉旺源JWY-0100T/R纯数字视频光端机

1路迷你型数字视频光端机 JWY- 0100T/R 产品系列：JWY-0100T/R 产品功能： JWY-0100T/R 1路迷你型数字视频光端机采用先进的工艺设计，体积超小，性能卓越，特别适合于安装尺寸、体积、空间等有特殊要求的应用现场，可作为内置于球机等场合使用或可直接插在摄像机的视频接口上。采用国际最先进的数码视频及光纤高速传输技术，将 1路视频及1路RS232/422,2线或4线485数据、曼彻斯特编码等可选数据在单芯光纤上无失真、高质量传输。光模块和核心电路采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，安装时免调整，适用于不同的工作环境。特点： ◆ 全数字无压缩、广播级传输 ◆ 支持点对点、级联式、分布式网络连接，SNR不会下降 ◆ 自动兼容PAL、SECAM、NTSC等视频制式 ◆ 三级防雷保护 ◆ 无模拟调频、调相、调幅光端机的交调干扰 ◆ 自动功率调解，自动温度补偿电路，自动恢复过载保护 ◆ 支持视频无损再生中继 ◆ 超级光学动态范围，使用时无需调节 ◆ 表面贴装技术 ◆ 光纤WDM/CWDM/DWDM技术 ◆ 千兆光纤传输技术，大容量，易升级 ◆ 工业级超宽温度范围（-40℃～+85℃），适应更多环境 ◆ 带电热拔插 ◆ 迷你型、 2U 机架式或 4U 插卡式技术规格：视频： ◆ 视频接口数 1 路视频 ◆ 信号带宽 8MHz ◆ 视频输入/出阻抗 75 Ω （非平衡）， BNC ◆ 微分增益 DG ＜ 1% （典型值） ◆ 微分相位 DP ＜ 0.6 o （典型值） ◆ 场斜比＜ 5% ◆ 视频信噪比 S/N ≥ 67dB （加权）数据： ◆ 物理接口工业标准接线端子 ◆ 数据类型 RS485/RS422/RS232/Manchester ◆ 支持速率 0-400Kbps ◆ 误码率 < 10 -9 光学指标： ◆ 光学接口 FC/ST可选 ◆ 传输距离多模： 0-2KM; 单模： 0-100KM ◆ 波长多模： 850/1310 nm ；单模： 1310/1550 nm 一般指标： ◆ 无故障工作时间 ≥ 10 万小时 ◆ 工作温度 -40 ℃ - +85℃ ◆ 工作湿度 0-95% 无冷凝 ◆ 工作电压交直流 220 、 +5 、 +9 、 24V 可选应用范围： ※ 智能交通监控系统（ ITS） ※ 安防系统 ※ 校园网 ※ 工业监控（电力、化工、钢铁、石油、铁路、水利等） ※ 军事监控（仓库、守卫、保密等等） ※ 电视台节目传输系统

产品概述

技术参数

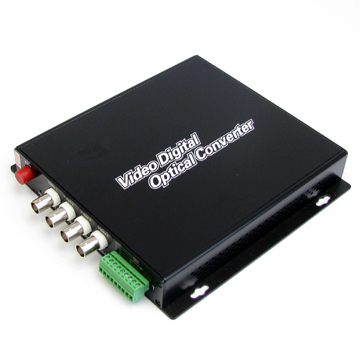

嘉旺源JWY-1600T/R纯数字视频光端机

JWY-1600T/R 16路全数字视频光端机采用国际先进的SOC数字信号处理技术，及全数字视频无压缩传输技术，将16 路视频信号在单芯光纤上采用光纤的CWDM波分复用技术实时同步、无失真、高质量地传输。全数字视频光端机的光模块和核心电路采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，安装时免调整，适用于不同的工作环境。咨询热线:13528888716 特点： ◆ 全数字无压缩、广播级传输 ◆ 支持点对点、级联式、分布式网络连接，SNR不会下降 ◆ 自动兼容PAL、SECAM、NTSC等视频制式 ◆ 三级防雷保护 ◆ 无模拟调频、调相、调幅光端机的交调干扰 ◆ 支持任何高分辩率视频信号 ◆ 自动功率调解，自动温度补偿电路，自动恢复过载保护 ◆ 支持视频无损再生中继 ◆ 超级光学动态范围，使用时无需调节 ◆ 表面贴装技术 ◆ 光纤WDM/CWDM/DWDM技术 ◆ 千兆光纤传输技术，大容量，易升级 ◆ 工业级超宽温度范围（-40℃～+85℃），适应更多环境 ◆ 带电热拔插 ◆ 4U 机架式 ◆ 支持用户定制应用范围： ※ 智能交通监控系统（ ITS） ※ 安防系统 ※ 校园网 ※ 工业监控（电力、化工、钢铁、石油、铁路、水利等） ※ 军事监控（仓库、守卫、保密等等） ※ 电视台节目传输系统技术规格：视频 ◆视频接口数 16 路视频 ◆信号带宽 8MHz ◆视频输入／输出阻抗 75Ω（非平衡)，BNC ◆微分增益 DG ＜ 1% （典型值） ◆微分相位 DP ＜ 0.6 o （典型值） ◆场斜比＜ 5% ◆视频信噪比 S/N ≥ 67 dB （加权）数据： ◆物理接口 RJ45; 工业标准接线端子 ◆数据类型 RS485/RS422/RS232/Manchester ◆支持速率 0-400Kbps ◆误码率 < 10 -9 一般指标： ◆无故障工作时间 ≥ 10 万小时 ◆工作温度 -40 ℃ - +85℃ ◆工作湿度 0-95% 无冷凝 ◆工作电压交直流220V 、+5 、+9 、24V可选光纤指标： ◆光学接口 FC/ST可选 ◆传输距离多模：0-3KM; 单模：0-100KM ◆ 波长多模：850/1310μm ；单模:1310/1550μm 外形尺寸：1U 标准机架

产品概述

技术参数

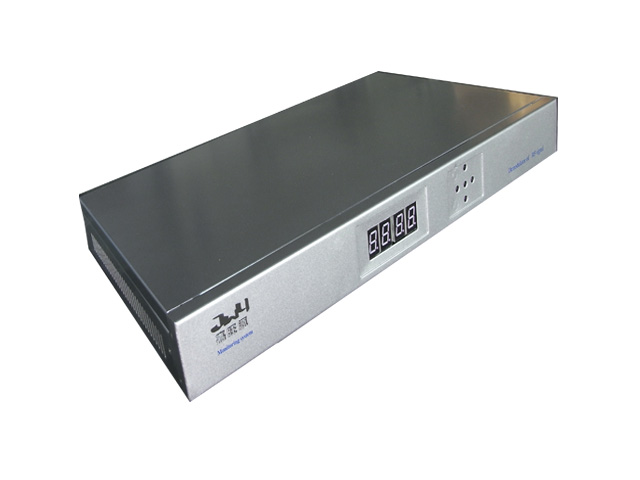

嘉旺源JWY-T008同缆传输一线通

一、同缆一线通产品描述嘉旺源JWY-T008一线通同缆传输系统采用频分复用、数字调制频分复用等CATV成熟的技术，将多路视频图像、声音、云台控制集于同一射频同轴电缆中，实现了监控系统无干扰的远距离传输。该系统为总线结构组网的方式，施工布线简单、缩短了施工周期，提高了系统的可靠性，解决了监控点分散布线难、传输距离远等难题。二、系统原理 ⑴ 嘉旺源一线通组网监控系统是将现代成熟的射频技术、数字技术、网络技术应用于电视图像监控系统中。 ⑵ 由于射频信号频带的相对宽度比视频信号频带的相对宽度、频率高几百倍，因此用同轴电缆作为传输线的一线通射频传输组网系统和同轴电缆视频传输系统相比，具有传输距离远、传输质量高、抗干扰性强的优点，射频传输最大组网半径可达5千米，而视频的传输半径只有300米。三、同缆一线通功能简介 JWY-T008 8路同缆一线通接收端设置在监控系统的末端，它由一个射频输入端口（与发射器和主线接入器传输过来的一根射频线连接）、和8个BNC视频输出端口（与硬盘录像机和矩阵连接）组成。将主线传过来的射频信号转变为多路视频信号，保证信号的一致性、同步性，输出给各类硬盘录像机、矩阵和其他显示设备。一线通多路接收端采用微电脑CPU调节控制，PLL自动检测锁相，保证输出图像稳定不漂移，同时由四个数码管显示每个通道的通道号和相对应发射器编号，直观、方便、快捷，使一线通监控设备走向系统化、集成化。四、同缆一线通功能参数 ◆ 输入频率范围 38—860MHz ◆ 射频输入 72dB±3dB ◆ 视频信噪比 ≥56dB ◆ 视频输出 1V p-p ◆ BNC视频输出端口 8个BNC口输出 ◆ 输入、输出阻抗 75Ω ◆ 供电电压 AC220V±5% ◆ 工作温度 -40℃—+50℃ ◆ 相对湿度 80% ◆ 外观尺寸 350mm(W)X280mm(L)X45mm(H)

产品概述

技术参数

嘉旺源JWY-0800T/R纯数字视频光端机

8路全数字视频光端机 JWY- 0800T/R 产品系列：JWY- 0800T/R 产品功能： JWY-0800T/R 8路全数字视频加可选选件光端机采用国际先进的SOC数字信号处理技术，及全数字视频无压缩传输技术，将8路视频及多路音频、数据、电话、以太网、开关量等信号在单芯光纤上采用光纤的CWDM波分复用技术实时同步、无失真、高质量地传输。全数字视频光端机的光模块和核心电路采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，安装时免调整，适用于不同的工作环境。特点： ◆ 全数字无压缩、广播级传输 ◆ 支持点对点、级联式、分布式网络连接，SNR不会下降 ◆ 自动兼容PAL、SECAM、NTSC等视频制式 ◆ 三级防雷保护 ◆ 无模拟调频、调相、调幅光端机的交调干扰 ◆ 支持任何高分辩率视频信号 ◆ 自动功率调解，自动温度补偿电路，自动恢复过载保护 ◆ 支持视频无损再生中继 ◆ 超级光学动态范围，使用时无需调节 ◆ 表面贴装技术 ◆ 光纤WDM/CWDM/DWDM技术 ◆ 千兆光纤传输技术，大容量，易升级 ◆ 工业级超宽温度范围（-40℃～+85℃），适应更多环境 ◆ 带电热拔插 ◆ 壁挂式、 1U 机架式或 4U 插卡式 ◆ 支持用户定制应用范围： ※ 智能交通监控系统（ ITS） ※ 安防系统 ※ 校园网 ※ 工业监控（电力、化工、钢铁、石油、铁路、水利等） ※ 军事监控（仓库、守卫、保密等等） ※ 电视台节目传输系统技术规格：视频 ◆视频接口数 8路视频 ◆信号带宽 8MHz ◆视频输入／输出阻抗 75Ω（非平衡)，BNC ◆微分增益 DG ＜ 1% （典型值） ◆微分相位 DP ＜ 0.6 o （典型值） ◆场斜比＜ 5% ◆视频信噪比 S/N ≥ 67 dB （加权）数据： ◆物理接口 RJ45; 工业标准接线端子 ◆数据类型 RS485/RS422/RS232/Manchester ◆支持速率 0-400Kbps ◆误码率 < 10 -9 一般指标： ◆无故障工作时间 ≥ 10 万小时 ◆工作温度 -40 ℃ - +85℃ ◆工作湿度 0-95% 无冷凝 ◆工作电压交直流220V 、+5 、+9 、24V可选光纤指标： ◆光学接口 FC/ST可选 ◆传输距离多模：0-3KM; 单模：0-100KM ◆ 波长多模：850/1310μm ；单模:1310/1550μm 外形尺寸： ◆壁挂式 21.1(L) x 16.2(W) x 3.0(H) cm

产品概述

技术参数

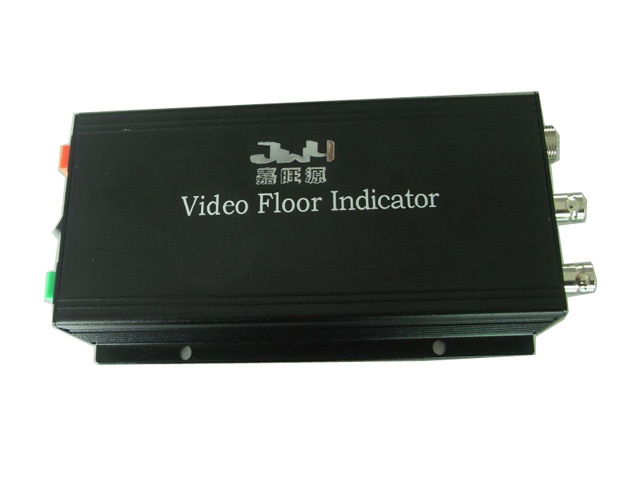

嘉旺源电梯楼层字符叠加器

电梯楼层显示器(电梯楼层叠加器)时将摄像机视频信号和电梯名称以及电梯运行状态（上行，下行，停止，等待，故障提示等）信号在主机内进行复合，复合后的视频信号从视频输出端口输出的控制处理设备。随着闭路电视监控技术的不断深入，电梯的闭路电视监控已经发展到了既可以有视频图像，同时还可以监控电梯的运行状态和故障报警提示，包括电梯的具体停靠的楼层数，电梯的上行，下行，停止，等待，故障报警等电梯的五种运行状态。电梯楼层显示器(JWY3000-2)它能够满足目前所有品种的电梯监控的需求。可以适应不同电梯的不同构造，是一款宽适应的电梯监控产品！电梯楼层显示器(电梯楼层叠加器)设备特性： -------------------------------------------------------------------------------- 1．编程数据电子开关自动保护，数据永不丢失； 2．具有电梯故障自动报警功能； 3．具有电梯等待提示功能； 4．显示电梯运行层数为地上380层，地下95层； 5．显示电梯五种运行状态，上行，下行，停止，等待，报警故障； 6．人机对话递进式菜单设计，电梯名称4~15位字符可选，电梯停留的最大层数可选，这样避免设置数据复杂，但又能设置复杂数据； 7．可脱离电梯设置，无需摄像机视频信号支持，字符信号可直接输出到监器等终端显示设备上，字符大小，字符颜色深浅可调； 8．抗干扰能力强，不受电梯速度影响； 9．完全MPU微处理器控制，硬件结构更合理，程序运行更稳定； 10．安装极为方便，无论是新安装，还是对原来的监控系统进行改造，都十分方便! 主机正常运行后，它自动检测，自动复位，不受电梯停电影响，完全免维护。冗余采样：采用领先的冗余采样技术，增加信息采集时的采样次数，采样频率可达到微秒级；避免因电梯内的各种电磁干扰造成的楼层显示错误，彻底避免楼层显示误差。视频放大：内置独立的视频放大系统，在原有视频放大的基础上，新增加三级视频放大功能，使输出视频信号得到加强，延长视频传输距离，并能改善原有视频信号的质量。自动复位：开机首层楼自动复位，电梯维护、停电等情况下，无需手动复位，本机能够智能复位；通过所设定的最高楼层与最低楼层的限制及首层复位器，电梯每运行一次都会校准一次，不会误显。信息显示：可设置4-8位电梯名称，清晰显示电梯楼层及轿厢运行方向和停止状态。显示模式：字符、数字镶黑边处理，字符及黑边的明暗程度可调，显示位置全屏可调。字符大小：显示字符可设置为大字号（30′36点阵字符）和小字号（15′18点阵字符）。电梯楼层显示器(电梯楼层叠加器)技术规格: 显示楼层地下95 到地面380层视频输入 1Vp-p(75Ω) 视频输出 1Vp-p(75Ω) 放大电路三级放大，可增强视频信号500米频响 10Hz ~6MHz ±3dB 彩色信号 500米6MHz（-5同轴电缆）钳位平均值补偿增益 0~105dB 低频补偿 1kHz~0.5MHz，0~30dB 中频补偿 0.5MHz~2MHz，0~30dB 高频补偿 2MHz~6MHz，0~30dB 抗干扰数据校正冗余技术，达纳秒级要求字符频率宽频6MHZ，与任何视频信号叠加电源电压 AC 9-12V DC12V 500mA 功耗

产品概述

技术参数
