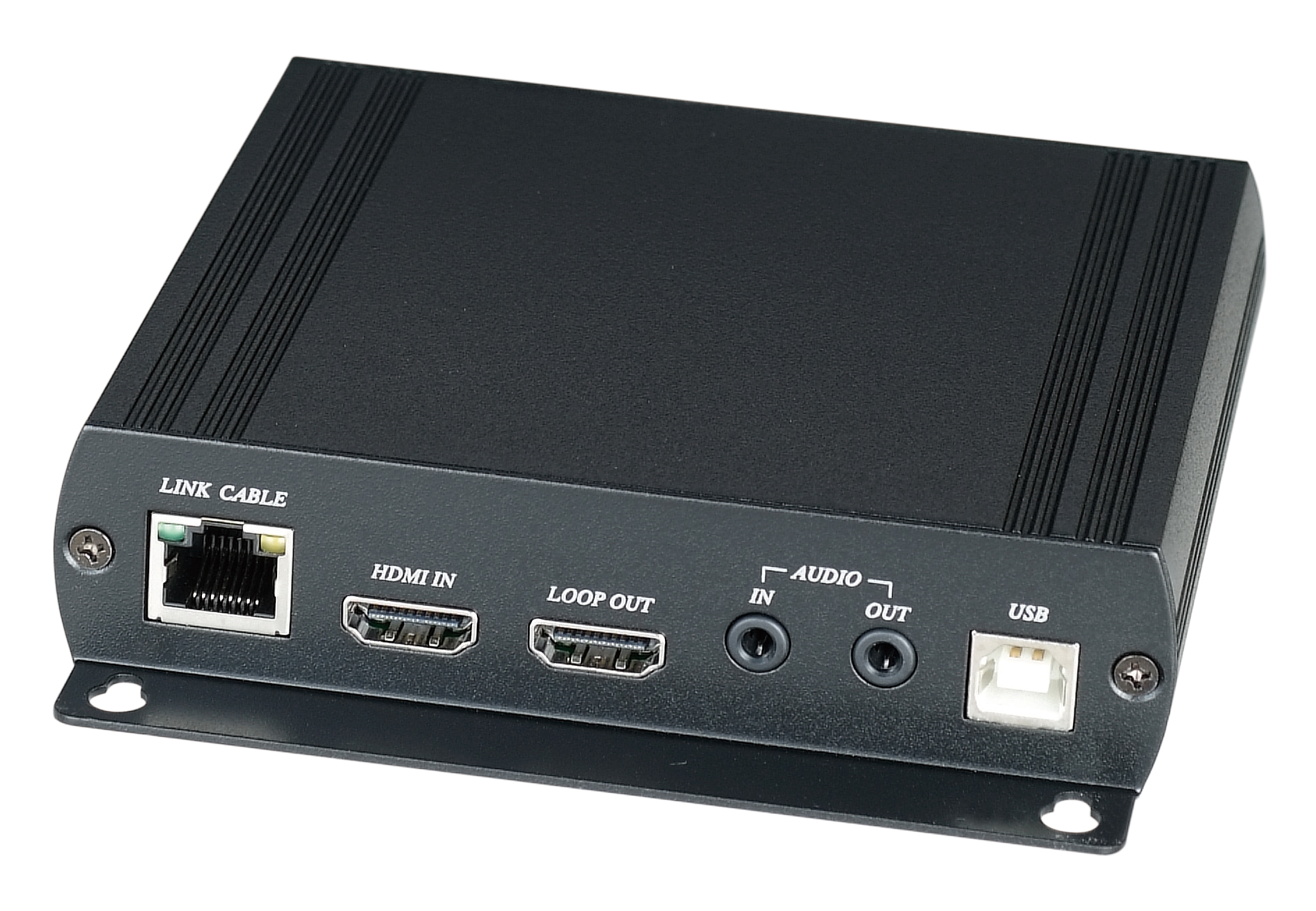

功能：l  HKM01为HKM01T和HKM01R所组成之HDMI、AUDIO、RS232、IR、USB 2.0 Extenderl  最高支持分辨率1920 x 1200p 32bpp@60 Hzl  使用超五类线传输距离最远可达150米，六类线传输距离最远可达180米l  HKM01R端提供1组USB 1.1及3组USB 2.0端口，可连接4组USB设备l  USB接口兼容USB 2.0，USB 1.0 & USB 1.1l  HKM01T端具有HDMI近端输出l  具有双向音频传输功能l  具有双向红外线传输功能l  可经由网络交换器分配或串接多台HKM01R达到一对多的传输l  HKM01支持多对多传输l  可选购搭配SR01来延伸传输距离使用线材：建议搭配高质量超五类非屏蔽/屏蔽或六类非屏蔽线使用规格：产品型号HKM01THKM01R最高支持分辨率1920 x 1200p 32bpp@ 60 Hz最远传输距离CAT.5e 150米/ CAT.6 180米HDMI输入/输出接口HDMI Type A x 2HDMI Type A x 1USB输入/输出接口USB Type B x 1USB Type A x 4RS232输入/输出接口DB9 (母座) x 1DB9 (公座) x 1Link输入/输出接口RJ45 x 1Audio输入/输出接口3.5 mm Phone Jackx 2IR输出接口3.5 mm Phone Jackx 1IR接收/发射角度水平± 45、垂直± 35 / ± 30IR接收/发射距离5米电源变压器DC 5V 2A最大消耗电流1.3A环境规格工作温度：0～55℃，储存温度：-20～85℃，相对湿度：最高95%尺寸              mm125 x 140 x 30重量                g380

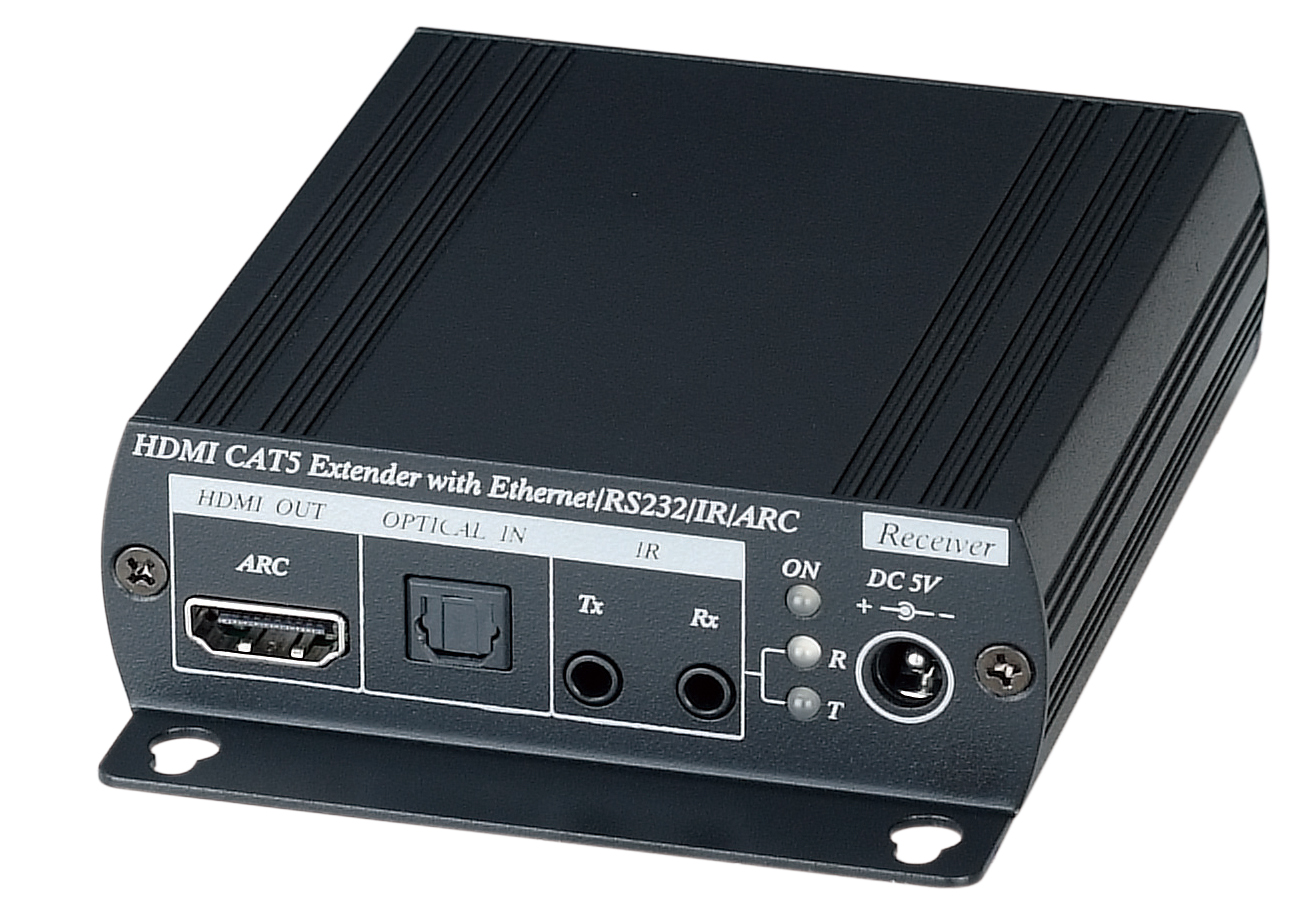

功能：l  HE02N为使用HDBase-T技术之单网线HDMI距离延伸传输套件l  使用单条超五类网线传输，传输距离最远可达到100米l  同时传输HDMI影音、ARC、网络信号、全双工RS-232、双向红外线l  視頻采用未压缩方式传输，最高支持1080p / 60Hz / 48bits、3D、4K x 2Kl  音頻最高支持LPCM 7.1 @ 192KHz、Dolby TrueHD、DTS-HD MAl  兼容HDMI 1.4，符合HDCP规范l  支持一组10/100Mbps网络，可方便连接網絡电视或網絡设备l  可选择使用ARC或光纤数位音頻端子方式，将电视数位音頻回传至扩大机l  红外线遥控载波支持30-60KHz灯号说明：DC JACK端：颜色名称HE02NTHE02NRGREEN绿电源指示灯亮：电源正常BLUE蓝IR接收指示灯亮：接收到IR信号RED红IR发射指示灯亮：发射IR信号中  HDBaseT端：颜色名称HE02NTHE02NRGREEN绿HDBaseT连线指示灯亮：HDBaseT已连线/闪烁：低电源模式BLUE蓝数位音频传输指示灯亮：接收到数位音频讯号亮：Optical /闪烁：ARCRED红HDMI指示灯暗：HDMI未连接/亮：有HDCP /闪烁：无HDCP  10/100Mbps網絡端：颜色名称HE02NTHE02NRGREEN绿網絡连线指示灯亮：已连线/闪烁：资料传输中YELLOW黄保留无作用 使用线材与传输距离：为了达到稳定的传输質量，建议使用高質量超五类、六类、超六类、七类網线及網絡接头，質量不好的线材及網絡接头或不当的施工，会造成连线不稳定、視頻或音頻中断、画面出现杂点等现象 HDBaseT端各種線材傳輸距離如下表：缆线型式距离像素时钟速率视频数据传输速率最高视频支持超五类/六类100米≦225MHz≦5.3Gbps (HD Video)1080p 60Hz 36 bpp 70米> 225MHz> 5.3Gbps (Ultra HD Video)1080p 60Hz 48bpp，1080p 60Hz 3D，4K x 2K 30Hz超六类/七类100米  规格：产品型號HE02NTHE02NRHDMI介面HDMI Type A x 1HDMI最高视频支持1080p / 60Hz / 48 bits、3D、4K x 2KHDMI最高音频支持7.1 LPCM 192KHz / Dolby TrueHD / DTS-HD MAHDBaseT介面RJ45 x 1HDBaseT传输距离100米Ethernet传输介面RJ45 x 1 (with 2 LED)Ethernet传输速率10 / 100MbpsEthernet传输距离100米RS-232介面DB9 x 1 (母座)DB9 x 1 (公座)RS-232最大速率115200 bps /全双工IR输入/输出介面3.5mm Phone Jack x 2IR载波频率/接收角度/接收距离30~60KHz / T：± 10° / R：± 55° / 5米/双向数位音频介面Optical (TOSLINK) TXOptical (TOSLINK) RX最大消耗电流800mA1200mA电源变压器DC 5V 2A环境规格工作温度：-10~45℃，储存温度：-30~70℃，相对湿度：最高95%尺寸                  mm88 x 120 x 30重量                    g260280

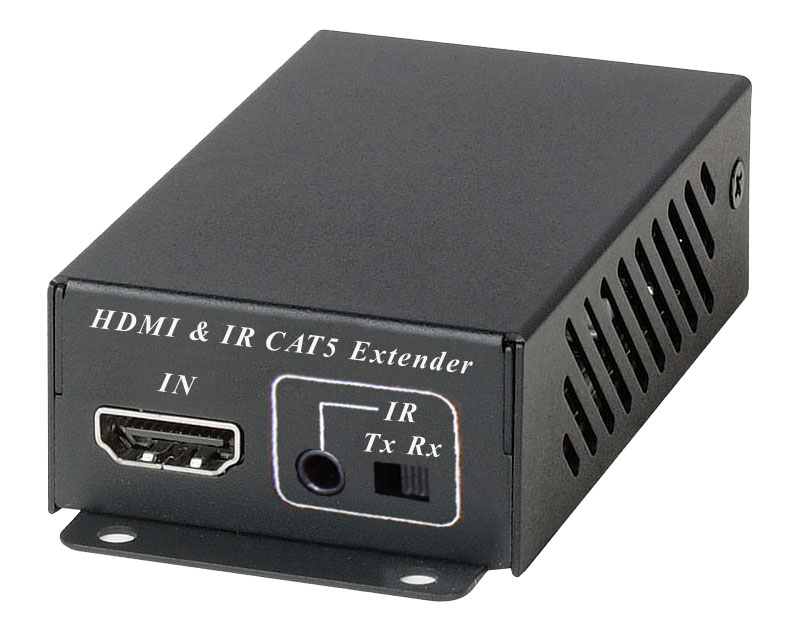

功能：● HE02EI為使用HDBase-T技術之單線CAT.5e / 6 / 6a HDMI距離延長器●影像傳輸採未壓縮方式，最高達1080p / 60Hz / 48 bits，支援3D、4Kx2K● 1080p / 60Hz / 24 bits採用單條CAT.5e / 6網路線傳輸距離最遠可達到60公尺，採用CAT.6a網路線傳輸距離最遠可達到70公尺●相容HDMI 1.4，符合HDCP規範●聲音支援LPCM 7.1、Dolby TrueHD、DTS-HD MA●具有紅外線訊號延伸功能，紅外線訊號可切換傳輸方向使用線材：建議使用高品質CAT.5e、CAT.6、CAT.6a之UTP / STP或FTP網路線 傳輸距離：傳輸距離可達70公尺，使用較低解析度並不會延長傳輸距離，前後端設備接至HE02EI之間的HDMI線長度不得大於5公尺 滑動開關使用說明：1.使用DVD遙控器(DVD在遠端)時，HE02EIR的開關撥到Rx並接上Receiver線，HE02EIT的開關撥到Tx並接上Emitter線2.使用電視遙控器(電視在遠端)時，HE02EIT的開關撥到Rx並接上Receiver線，HE02EIR的開關撥到Tx並接上Emitter線規格：產品型號HE02EITHE02EIR最高支援解析度1080p / 60Hz / 48 bit傳輸距離60公尺@CAT.5e/6，70公尺@CAT.6a輸入/輸出介面HDMI Type A x 1連接介面RJ45 x 1IR頻率30-60KHzIR紅外線距離5公尺IR紅外線角度±30±55最大消耗電流380mA820mA電源變壓器DC5V 2ADC5V 2A尺寸         mm49 x 92.3 x 2549 x 92.3 x 25重量               g125135

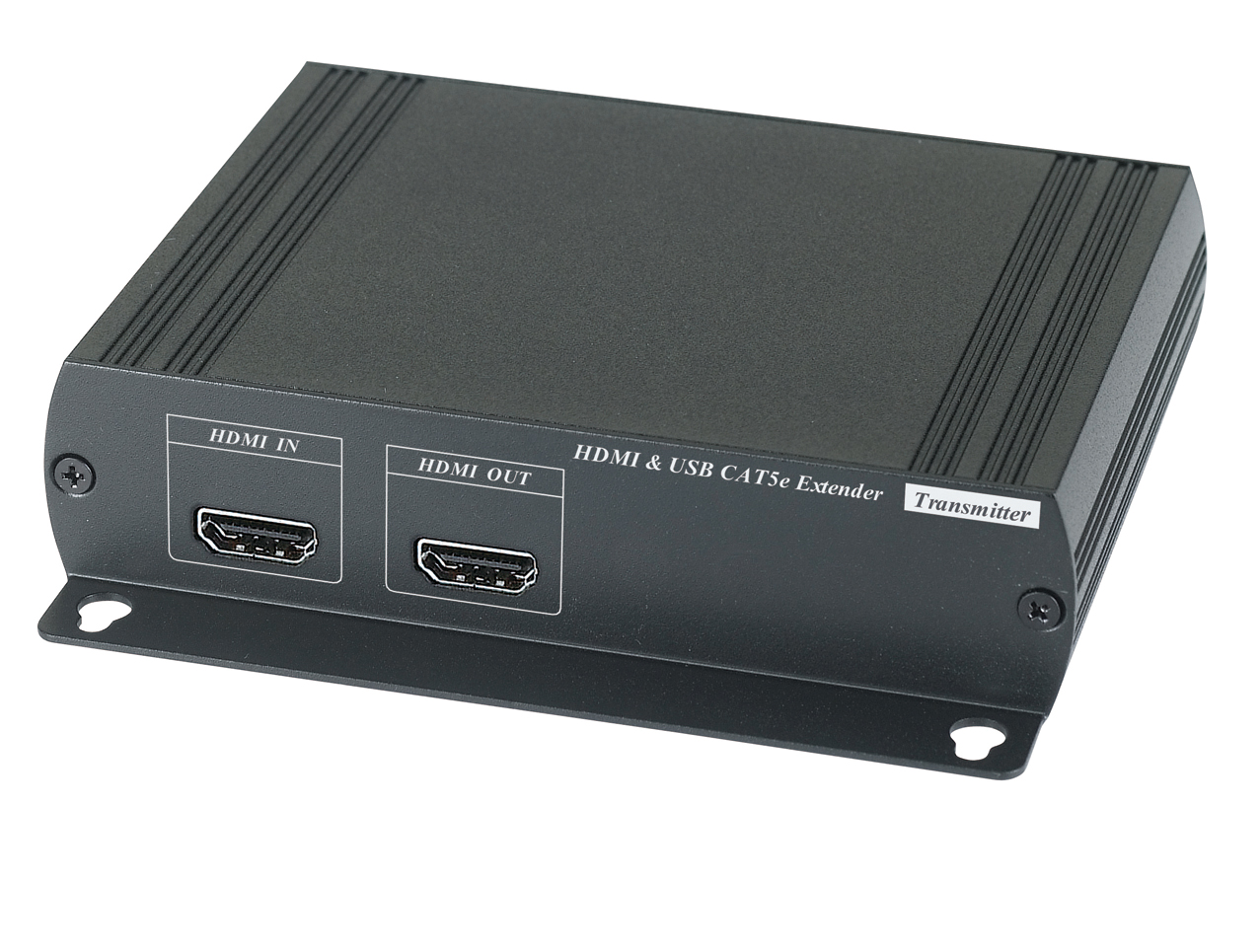

功能：l  HKM01E为 HKM01ET 和 HKM01ER 所组成之 HDMI、USB键盘及鼠标延伸装置l  最高支持分辨率 1920 x 1080p @ 60 Hzl  使用 Cat.5e 线连接，传输距离最远 120米l  接收端可连接 2 组 USB 键盘或鼠标设备l  USB接口兼容 USB 2.0，USB 1.0 & USB 1.1l  发射端具有HDMI环通输出l  可选购搭配 SR01 来延伸传输距离使用线材：Link Cable使用高质量超五类非屏蔽/屏蔽网线或六类非屏蔽网线 使用注意事项：1.本产品不支持无线及电竞鼠标、键盘2.布线时请远离会产生电磁波干扰之设备，例如移动电话、无线电发射设备、日光灯具、微波炉、电源线等等 规格：产品型号HKM01ETHKM01ER最高支持分辨率1920 x 180p @ 60 Hz最远传书距离120MHDMI输入/输出端口HDMI Type A x 2HDMI Type A x 1USB输入/输出端口USB Type B x 1USB Type A x 2Link输入/输出端口RJ45 x 1电源适配器DC 5V 2A最大消耗电流1.2A0.8A环境规格Operation: 0 to 55℃, Storage: -20 TO 85℃, Humidity: up to 95%尺寸              mm125  x  125  x 30125  x  125  x 30重量                g355350

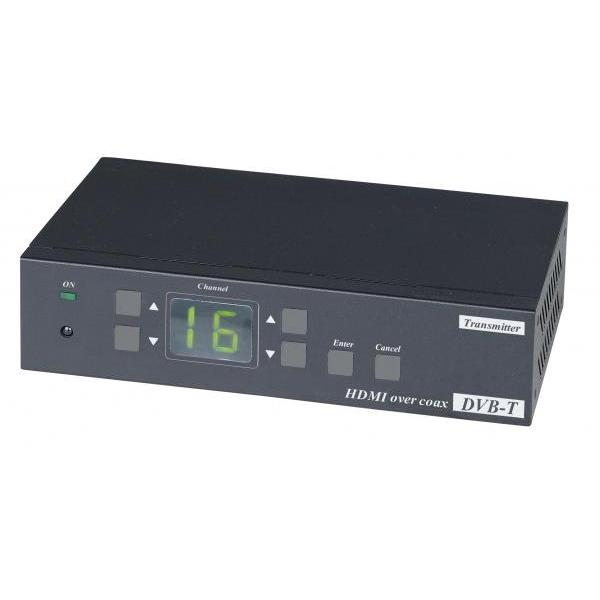

功能： l  HE05C为使用同轴缆线传输HDMI矩阵分配系统l  支持99个频道，频率范围142~950 MHzl  采用同轴缆线传输，一对一传输距离最远可达500米l  可用CATV放大及分配器做讯号延长与分配l  视频采用H.264压缩方式l  分辨率最高支持1080p@60Hzl  具频道选择，可设定一对一或多对多发射、接收l  发射端具有HDMI环通输出l  接收端具有红外线接收器，可使用遥控器切换或输入频道(可选购遥控器)l  符合HDMI1.3、HDCP 1.4、DVI 1.0规范l  HE05CR接收端可选购机种:IR01红外线遥控器IR-CR01红外线接收线TPN002U1U机架面板(可安装两台HE05CT/HE05CR)HE05CT面板灯号指示：绿灯             恒亮             电源指示灯             不亮             无电源  HE05CR面板灯号指示：绿灯             恒亮             电源指示灯             不亮             无电源 蓝灯             恒亮             RF讯号接收             闪烁             RF讯号不稳定             不亮             无RF讯号  面板按钮功能：▲、▼                    个位数频道选择键▲、▼                    十位数频道选择键ENTER              频道选择确认键CANCEL                   频道选择取消键 使用线材与传输距离： l  同轴缆线建议使用高质量，质量差的同轴缆线会造成讯号过大衰减，而影响传输距离与稳定性l  一对一传输时距离可达500米，应用频道为(0~12)与(81~94)l  使用多组TX、RX距离约200米，并需使用CATV放大及分配器做讯号延长与分配   选配产品型号：IR01 (接收端红外线选购机种使用说明)红外线遥控器初始设定：红外线遥控器在第一次使用前或更换电池后，均需重新设定红外线遥控器ID，设定方式为按住红外线遥控器的 不放，再按数字钮0即可 遥控器按钮功能：▲、▼        频道切换键0~9              频道输入键ENTER       频道选择确认键、A、B、MENU、＃、＊、?、?     保留(暂无功能) 规格：产品型号HE05CTHE05CR支持分辨率480i/p, 576i/p, 720p, 1080i/p视频输入接口HDMI Type A x 1X视频环通输出接口HDMI Type A x 1X视频输出接口XHDMI Type A x 1传输接口RF端子x 1调整功能按钮轻触开关x 6频道指示接口7段显示器x 2指示灯LED (绿) x 1LED (绿) x 1、LED(蓝) x 1IR端子X3.5 mm端子x 1IR接收器X38 KHz电源供应DC 5V / 1A最大消耗电流750mA (最大)600mA (最大)环境规格工作温度：0～70℃，储存温度：-40～90℃，相对湿度：最高85%尺寸       mm167 x 110.5 x 40重量         g450

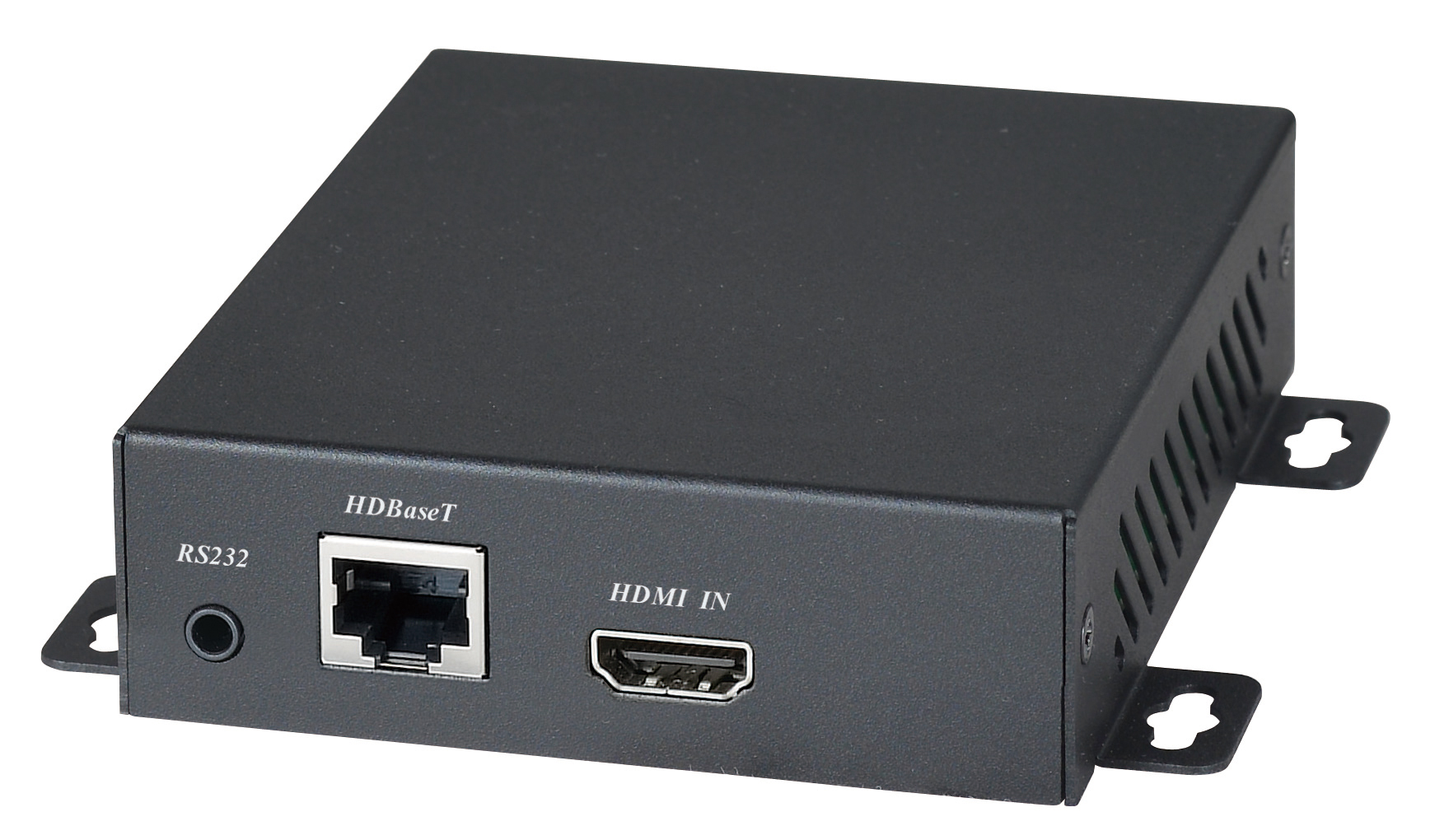

功能：l  HE20E为使用HDBaseT 2.0技术之单根网线延长器l  使用单根六类缆线传输，传输距离4K最远可达到100米l  同时传输HDMI视音频、全双工RS-232、双向IRl  视频采用未压缩方式传输，最高达1080p / 60Hz / 48 bpp、3D、4K/30Hz/4:4:4 and 4K/60Hz/4:2:0l  音频最高支持LPCM 7.1 @ 192KHz、Dolby TrueHD、DTS-HD MAl  兼容HDMI 2.0，符合HDCP2.2规范l  红外遥控载波支持30-60KHz线材与传输距离: 为了达到稳定的传输质量，建议使用高质量超五类、六类、超六类、七类网线及RJ45接头，质量不好的线材或RJ45接头或不当的施工，会造成联机不稳定、视频或声音中断、画面出现杂点等现像 HDBaseT端各种线材传输距离如下表:Cable Type缆线型式Range距离Pixel Clock Rate像素时钟速率Video Data Rate视频数据传输速率Supported Video支持的视频CAT5e100m5.3Gbps(Ultra HD Video)1080p 60 Hz 48 bpp, 1080p 60 Hz 3D, 4K/30Hz/4:4:4 and 4K/60Hz/4:2:0 video formats CAT6/ CAT6a / CAT7100m 如有透过墙壁插座连接，避免影响传输稳定性，从墙壁插座至HE20E之间长度不得大于5米 接线定义:HDBaseT端(使用TIA/EIA-568-B夹法)1. Orange-white               DATA0 +2. Orange                        DATA0 -3. Green-white                 DATA1 +4. Blue                             DATA2 +5. Blue-white                           DATA2 -6. Green                                 DATA1 -7. Brown-white                DATA3 +8. Brown                                 DATA3 –LED灯号说明：颜色名称HE20ETHE20ERGREEN绿ON指示灯亮：电源正常BLUE蓝LINK指示灯亮：HDBaseT已联机RED红HDCP指示灯不亮: HDMI未连接/亮:有HDCP /闪烁:无HDCP 颜色名称HE20ETHE20ERGREEN绿SATUS指示灯亮: IRPolarity Reverse讯号输入指示BLUE蓝RX指示灯亮:接收到IR信号RED红TX指示灯亮:发射IR信号中 B9(F)/3.5mm STEREO PHONE JACK                             DB9(M)/3.5mm STEREO PHONE JACKRS2323.5 mmPhone JackRS2323.5 mmPhone Jack脚位定义脚位定义脚位定义脚位定义Pin 2TXPin 1RXPin 2RXPin 1RXPin 3RXPin 2TXPin 3TXPin 2TXPin 5GNDPin 3GNDPin 5GNDPin 3GND 附属配件:品名                                                            数量HE20ET                                                               x 1HE20ER                                                            x 1DC 5V 2A Adapter                                    x 2IR Receiver Cable                                             x 1IR Emitter Cable                                                x 1DB9(M)/3.5mm STEREO PHONE JACK        x 1DB9(F)/3.5mm STEREO PHONE JACK         x 1说明书                                                         x 1 使用注意事项：1.布线时请远离会产生电磁波干扰之设备，例如移动电话、无线电发射设备、日光灯具、微波炉、电源线等2.本系统HDBaseT端并非一般网络信号，请勿与一般网络设备连接，以免造成损坏3.红外发射器与接收器请勿放置太过靠近，避免相互干扰 规格：项目HE20ETHE20ERHDMI界面HDMI Type A x 1HDMI最高视频支持1080p @ 60Hz @ 48bits、3D、4K/30Hz/4:4:4 and 4K/60Hz/4:2:0HDMI最高音频支持Up to 7.1 LPCM 192KHz / Dolby TrueHD / DTS-HD MAHDBaseT端口RJ45 x 1HDBaseT传输距离100米RS-232界面DB9(F)/3.5mm STEREO PHONE JACKDB9(M)/3.5mm STEREO PHONE JACKRS-232最大速率115200 bps /全双工红外輸入/輸出介面3.5mm Phone Jack x 2红外载波频率/接收角度/接收距离30~60KHz / T：± 10° / R：± 55° / 5米/双向最大消耗电流800mA1200mA电源变压器DC 5V 2A环境规格工作溫度：-10~45℃，儲存溫度：-30~70℃，相對濕度：最高95%尺寸            mm109.6 x 109.5 x 30重量               g270

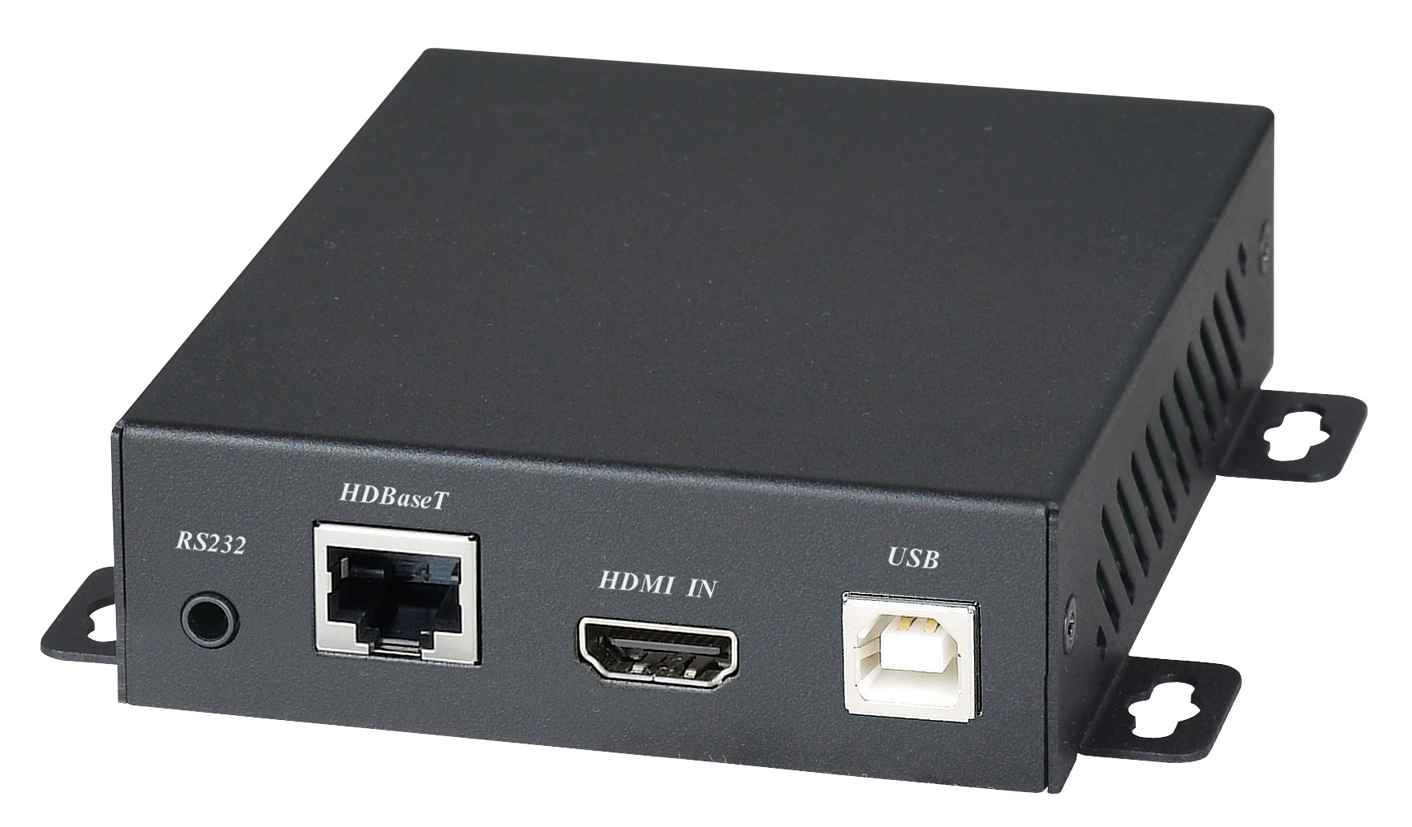

功能：l  HE23U为使用 HDBaseT 2.0技术之HDMI单根网线延长器l  使用单条六类缆线传输，传输距离 4K最远可达到 100米l  同时传输 HDMI 视、音讯、全双工 RS-232、双向红外l  视频采用未压缩方式传输，最高达 1080p / 60Hz / 48 bpp、3D、4K/30Hz/4:4:4 and 4K/60Hz/4:2:0l  音讯最高支持 LPCM 7.1 @ 192KHz、Dolby TrueHD、DTS-HD MAl  兼容 HDMI 2.0，符合 HDCP2.2规范l  红外遥控载波支持 20-60KHzl  USB接口兼容 USB 2.0，USB 1.0 & USB 1.1 线材与传输距离: 为了达到稳定的传输质量，建议使用高质量 超五类/六类/超六类/七类网线及RJ45接头，质量不好的线材或RJ45接头或不当的施工，会造成联机不稳定、视频或声音中断、画面出现杂点等现像 HDBaseT端各种线材传输距离如下表:Cable Type缆线型式Range距离Pixel Clock Rate像素时钟速率Video Data Rate视频数据传输速率Supported Video支援的视频CAT5e100m5.3Gbps(Ultra HD Video)1080p 60 Hz 48 bpp, 1080p 60 Hz 3D, 4K/30Hz/4:4:4 and 4K/60Hz/4:2:0 video formats CAT.6 / 6a / 7100m 如有透过墙壁插座连接，避免影响传输稳定性，从墙壁插座至 HE23U 之间长度不得大于 100 米接线定义:HDBaseT端 (使用 TIA/EIA-568-B 夹法)1. Orange-white        DATA0 +2. Orange           DATA0 -3. Green-white         DATA1 +4. Blue                DATA2 +5. Blue-white       DATA2 -6. Green               DATA1 -7. Brown-white         DATA3 +8. Brown               DATA3 – LED灯号说明：颜色名称HE23UTHE23URGREEN绿ON指示灯亮：电源正常BLUE蓝LINK指示灯亮：HDBaseT已联机RED红HDCP指示灯不亮: HDMI未连接 / 亮: 有 HDCP / 闪烁: 无 HDCP 颜色名称HE23UTHE23URGREEN绿SATUS指示灯亮: IR INVERTER讯号输入指示BLUE蓝RX指示灯亮: 接收到红外信号RED红TX指示灯亮: 发射红外信号中 使用注意事项：1.布线时请远离会产生电磁波干扰之设备，例如移动电话、无线电发射设备、日光灯具、微波炉、电源线等2.本系统 HDBaseT 端并非一般网络信号，请勿与一般网络设备连接，以免造成损坏3. IR发射器与接收器请勿放置太过靠近，避免相互干扰 规格：项目HE23UTHE23URHDMI界面HDMI Type A x 1HDMI最高视频支持1080p @ 60Hz @ 48bits、3D、4K/30Hz/4:4:4 and 4K/60Hz/4:2:0HDMI最高音效支持Up to 7.1 LPCM 192KHz / Dolby TrueHD / DTS-HD MAHDBaseT端子RJ45 x 1HDBaseT传输距离100米RS-232界面DB9(F)/3.5mm STEREO PHONE JACKDB9(M)/3.5mm STEREO PHONE JACKRS-232最大速率115200 bps /全双工IR输入/输出接口3.5mm Phone Jack x 2IR载波频率/接收角度/接收距离20~60KHz / T：± 10° / R：± 55° / 5米 / 双向USB输入/输出接口USB Type B x 1USB Type A x 1最大消耗电流800mA1200mA电源变压器DC 5V 2A环境规格工作温度：-10~45℃，储存温度：-30~70℃，相对湿度：最高95%尺寸                  mm109.6 x 109.5 x 30109.6 x 109.5 x 30重量                    g280280

功能：HS04-4K6G   4进1出 HDMI 切换器l  HS04-4K6G为HDMI视频切换器l  内置RS232接口可做为控制或更新固件用l  符合HDMI 2.0及HDCP 1.4/2.2规范l  支持12 位色深(传输速率最高达6Gbps)及3D功能l  支持分辨率:480i, 576i, 480p, 576p, 720p, 1080i,1080p@60Hz, 4K2K@30hz, 4K2K@60hz(YCbCr 4:4:4必须使用Premium HDMI线材)l  支持HDCP直通l  具有自动扫瞄功能 (Auto Scan)，在无信号输入时自动选择下一个有信号之输入l  具有自动跳台功能 (Auto Jump)，在有新视频输入时自动选择到该输入l  可调整 LED 显示亮度，不会影响或干扰使用投影机时的影片观看l  可由面板按键或 IR 红外线遥控器操作 面板灯号指示：POWER                   ON             系统启动                   OFF            系统待机闪烁            面板按钮和IR遥控器按钮已从远程计算机锁定AUTO SCAN           ON             自动扫描功能开启                   OFF            自动扫描功能关闭AUTO JUMP           ON             自动跳台功能开启                   OFF            自动跳台功能关闭1、2、3、4                  ON             目前选择的输入信号                   闪烁           无信号输入  面板按钮功能： POWER                   系统 启动/待机 AUTO SCAN           自动扫描功能 开启/关闭 AUTO JUMP           自动跳台功能 开启/关闭 DIMMER              LED亮度调整 1、2、3、4                  目前选择的输入信号，并关闭自动扫瞄功能   红外线遥控器初始设定： 在初次使用前或更换电池后，均需重新设定红外线遥控器ID，设定方式为按住红外线遥控器的不放，再按数字钮0即可   IR遥控器操作模式之切换： 本机可以设定遥控器两种操作模式，可在系统开机后按住面板的 Power 钮不放，再按遥控器的「*」钮来切换，切换完需再次按电源钮开机 ØMode A操作：一般适合家庭使用，要用到 Auto Scan & Auto Jump 功能建议此模式ØMode B操作：一般适合用于营业场所，对于不需要用到 Auto Scan & Auto Jump，只要单键快速操作及单纯影音切换的使用者，                可选用此操作模式 ※出厂预设为 (Mode A)自动扫瞄功能：当自动扫瞄功能 (Auto Scan) 开启后，如果所选择的输入视频信号消失达 0.5 秒以上时，则会自动选择到上一个或下一个有视频讯号的输入 自动跳台功能：当有设定开启自动跳台 (Auto Jump) 功能，如果有新的视频信号输入时，则会自动切换到有新视频讯号的输入 LED显示亮度设定：为了不影响在较暗环境下，本机 LED 状态显示过亮，造成视觉上的不适，LED 可以设定 (4种亮度) 显示方式，依序为：1.最低亮度 -> 2.中等亮度 -> 3.最高亮度 -> 4.亮度自动变换※亮度自动变换模式下，如有按下面板按钮或 IR 遥控器按钮，或视频信号状态有变化时 (视频信号消失或出现)，LED 状态显示  会以最高亮度显示 5 秒后，再恢复成最低亮度※出厂预设为 (3.最高亮度) PC远程遥控功能：Ø本机可透过 RS-232与计算机连接，用 Windows 终端机之类程序作远程遥控操作，其通讯格式为 9600、8、N、1 (9600 bps、1 起始位、8 数据位、1 停止位)Ø在远程遥控操作模式下，如果提示讯息为「COMMAND：」则是指令模式，可以输入下列指令作相关的操作与设定，命令与参数中的 (空隔字符) 可以省略Ø输入指令按下「Enter」后，如响应 「OK！」表示前一个指输入指令正确并执行完毕，如响应「ERROR！」表示前一个输入的指令有错误包装内含:HS04M-4K6G HDMI切换器x1IR遥控器x1螺丝/钉套配件包x1电源变压器x1 规格：产品型号HS04-4K6G端子HDMI Type A输入/输出HDMI x 4 (输入)，HDMI x 1 (输出)控制接口RS232 x 1最大支持分辨率4K2K@60Hz(YCbCr 4:4:4必须使用Premium HDMI线材)按键数量按键 x 8最大消耗电流370mA电源变压器DC 5V 1A环境规格工作温度：0～55℃，储存温度：-20～85℃，相对湿度：最高95%尺寸   　       mm253 x 138.5 x 40重量              g800

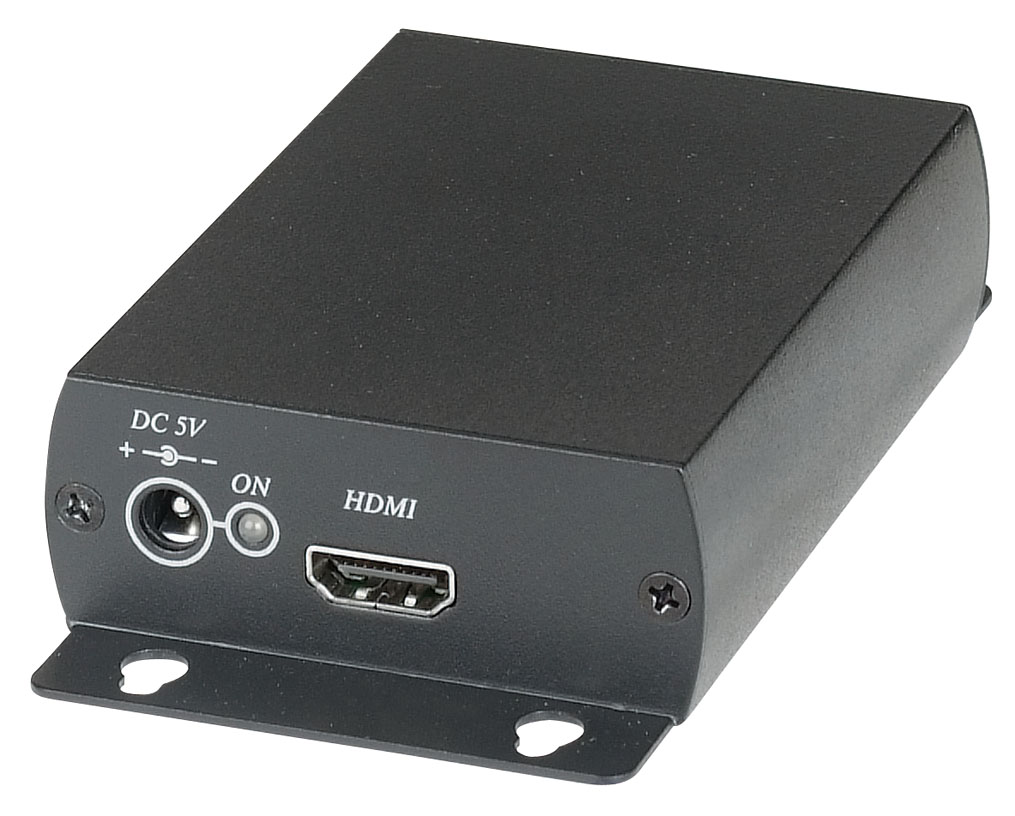

功能：l  HE01C為HE01CT與HE01CR所組成的HDMI距離延伸器l  影像支援480i / 576i / 720p / 1080i / 1080pl  聲音支援LPCM 7.1聲道l  1080p解析度最長可延伸100公尺(同軸電纜線)l  可串接多台HE01CR使用 使用線材：傳輸HD影像時，同軸纜線頻寬至少要1.5G以上，傳輸Full HD影像時，同軸纜線頻寬至少要3G以上建議使用高品質75Ω之同軸纜線& BNC接頭，品質差的同軸纜線與BNC接頭會造成訊號衰減過大，而影響傳輸距離與穩定性 傳輸距離：HE01CT搭配HE01CR時最長傳輸距離如下傳輸率270Mbps (480i，576i)距離最長約可達300公尺傳輸率1.45Gbps (720p，1080i，1080p@24/25/30Hz)距離最長約可達200公尺傳輸率2.97Gbps (1080p@50/60Hz)距離最長約可達100公尺以上距離是以Belden 1505A作測試 燈號說明：HE01CT：綠色            電源與訊息指示燈ON           電源開啟閃爍 不支援HDMI輸入的影像格式 藍色             SDI訊號輸出指示燈ON    SDI有輸出 HE01CR：綠色        電源指示燈ON      電源開啟 藍色          SDI訊號鎖定指示燈ON  SDI有輸入 開關說明：HE01CT：1            ↑支援480i，576i，720p@50/59.94/60Hz，1080i@50/59.94/60Hz                     ↓ 支援480i，576i，720p@50/59.94/60Hz，1080i@50/59.94/60Hz，1080p@23.98/24/29.97/30/50/59.94/60Hz 2            ↑聲音支援LPCM 2聲道                     ↓聲音支援LPCM 7.1聲道注意事項：1.本裝置不支援HDMI的480p & 576p影像格式2.本裝置不傳遞DDC信號，如輸入TV不支援的影像格式，TV將會沒有影像顯示 規格：產品型號HE01CTHE01CR支援解析度480i，576i，720p@50/59.94/60Hz，1080i@50/59.94/60Hz，1080p@23.98/24/29.97/30/50/59.94/60Hz支援聲音格式LPCM 7.1聲道，48KHz，16 / 20 / 24Bit環境規格工作溫度：0～55℃，儲存溫度：-20～85℃，相對濕度：最高95%輸入/輸出端子HDMI Type Ax 1HDMI Type Ax 1連接介面BNCx 1(75Ω)BNCx 2(75Ω)最大消耗電流850mA750mA電源變壓器DC5V 2ADC5V 2A尺寸             mm67 x 120 x 2767 x 120 x 27重量               30/50/59.94/60Hz.g185200

功能：● HE02E為使用HDBase-T技術之單線CAT.5e HDMI距離延伸傳輸套件●採用單條CAT.5e纜線傳輸，傳輸距離最遠可達到100公尺●相容HDMI 1.3，符合HDCP規範●影像傳輸採未壓縮方式，最高達1080p / 60Hz / 48 bits，支援3D、4Kx2K●聲音支援LPCM 7.1、Dolby TrueHD，DTS-HD MA傳輸距離：傳輸距離可達100公尺，使用較低解析度並不會延長傳輸距離前後端設備接至HE02E之間的HDMI線長度不得大於5公尺使用注意事項：                       運用圖：1.  佈線時請遠離會產生電磁波干擾之設備，例如行動電話、無線電發射設備、日光燈具、微波爐、電源線等2.  工作時接收器內部溫度會較高，此屬正常現象3.  本系統並非一般網路設備，請勿與一般網路設備連接以免造成損壞 規格：產品型號HE02eTHE02ER最高支援解析度1080p / 60Hz / 48 bit最遠傳輸距離100公尺輸入/輸出介面HDMI Type A x 1傳輸介面RJ45 x 1最大消耗電流600mA1200mA電源變壓器DC5V2ADC5V2A環境規格工作溫度：0～55℃，儲存溫度：-20～85℃，相對濕度：最高95%尺寸      mm49.2x92x2549.2x92x25重量        g125135
