功能：l  HE03为 HE03T 和 HE03R 所组成之 HDMI 1进2出视频延长器l  最高支持分辨率 1920 x 1080p @ 60 Hzl  使用超五类网线连接，传输距离最远可达120米l  HE03T端具有HDMI 环通输出l  可选购搭配 SR01 来延伸传输距离使用线材：Link Cable建议使用高质量超五类屏蔽/非屏蔽或六类非屏蔽网线 使用注意事项：1.本产品不支持无线鼠标键盘及电竞鼠标及键盘2.布线时请远离会产生电磁波干扰之设备,例如手机、无线电发射设备、日光灯具、微波炉、电源线等等. 规格：产品型号HE03THE03R最高支持分辨率1920 x 1080p @ 60 Hz最远传输距离120MHDMI输入/输出端口HDMI Type A x 2HDMI Type A x 1Link输入/输出端口RJ45 x 1电源变压器DC 5V 2A最大消耗电流1.2A0.7A环境规格工作溫度：0～55℃，儲存溫度：-20～85℃，相對濕度：最高95%尺寸              mm67 x170 x 2767 x 130 x 27重量                g250195

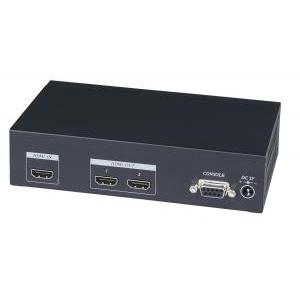

功能：HD02-4K  1进2出HDMI 4K x 2K分配器l  支持12位Deep Color、3D立体视频及4K x 2K UHDl  具EDID学习/整合功能l  支持LPCM 7.1、Dolby TrueHD、DTS-HD Master Audiol  视频带宽25~340 MHzl  符合HDMI 1.4a，兼容HDCPl  符合DVI 1.0规格 HD04-4K  1进4出HDMI 4K x 2K分配器l  功能同HD02-4K，但支持4组HDMI输出 指拨开关放大示意图 HD02-4K灯号指示说明： POWER    绿灯 恒亮   电源指示灯INPUT      蓝灯     恒亮     HDMI输入指示灯OUTPUT1   蓝灯 恒亮   HDMI输出1指示灯OUTPUT2   蓝灯 恒亮   HDMI输出2指示灯 HD02-4K指拨开关说明：l  指拨开关1、2 OFF，预设的EDID 1080Pl  指拨开关端子1 ON，输出1为  EDID参考来源l  指拨开关端子2 ON，输出2为  EDID参考来源l  指拨开关1、2 ON时，分析EDID并重新产生一组适合所有屏幕分辨率的EDIDEDID COPY键说明：按下EDID COPY键，开始学习并写入EDID备注：学习2 Port以上的EDID时，音频仅支持两声道 规格：ITEMHD02-4KHD04-4K支持分辨率480p，576i，720p，1080i，1080p@60Hz，4K x 2K@30Hz视频输出/输入接口HDMI Type A x 3HDMI Type A x 5CONSOLERS-232 x 1指拨开关2 Pin指拨开关x 14 Pin指拨开关x 1功能按钮按钮x 1电源变压器DC 5V 2A最大耗电流700mA900mA环境规格工作温度：0～60℃，储存温度：-20～85℃，相对湿度：最高95%尺寸           mm167 x 100.5 x 40重量             g445455
