无人值守变电站辅助监控系统方案随着计算机技术和网络通信技术的快速发展，电力系统自动化建设发展越加完善，尤其是在电力系统变电站远程监控中，广泛采用了最新的计算机技术、通讯技术和图像处理等技术。     根据无人值守变电站辅助监控系统方案要求，我们采用基于非接触式IC智能综合管理系统，通过这套系统，可以实现对不同人员权限的明确限定，可完成多种的识别、信息查询、在线控制、参数设置、异常情况的自动报警等远程自动化管理。系统可配备工作时间长达24小时以上的后备电源，以便停电时控制系统仍可正常运行，在系统完全失电的情况下，保留了应急开门和锁门的手段。     一．系统硬件架构     主要通过我公司自主研发生产的动环监控主机、智能门禁以及视频服务器三大核心设备实现整个系统功能。网络化变电站综合安保管理系统是大型的工业级监控系统，支持大量的前端变电站/所，数量不限。当前端变电站/所的数量较多时。可自由增加中间节点的数量，监控设备组成一个树型网络结构，使系统整体性能达到最佳。     二．系统软件架构     系统主控制设备采用ISS系列控制系统,此控制系统采用了先进的群组式管理模式，将最为烦琐的单个用户管理归纳为用户类型管理。只须在系统编程时设定不同的用户类别及权限，包括特定区域权限、通道门权限等，系统内的用户只要简单的登入相对应的用户类型，就可以完成复杂的用户管理工作。而且用户类别也可以根据需要由系统管理员做编程调整，此系统具有 255组不同的用户类型、系统可储存5000个使用者资料、87000条系统事件记忆、系统在此基础上仍可扩充，每个控制器可接八个输入输出信号，可接入各种输入信号如，消防、周界报警、综自系统信号、油、电、气实时信号等，通过系统内集成的监控画面可实时的监测各系统的状态。     三、部分子系统介绍     （一）动环在线监测子系统     1. 主变油在线监测子系统：在主站主变油监测表安装有图像监控系统，需要原有内部主变油监测系统输入开关量信号给智能综合控制系统的控制主机，中心系统可以将该输入信号和所对应的视频监控点对应起来，工作人员在中心站或子系统客户端可通过管理软件打开相应的管理点，以实时的监测到主变油的实际状态。     2．主子站电能质量在线监测子系统：在主站和子站的电能监测系统中安装图像监控系统 ，工作人员在中心站或子系统客户端可通过管理软件打开相应的管理点，以实时的监测到电能质量的实际状态。     3．子站GIS室SF6氧量仪在线监测子系统：GIS室氧量仪是用来监测室内地面氧气含量的设备系统，当室内设备有发生故障而泄露气体时，氧量仪便发生报警，来提醒工作人员进行相关工作。     4．空调远程控制子系统：通过RS485接口的智能遥控器，可以在中心平台上控制空调开机、关机、升温、降温、通风等。     5．环境在线监测子系统：通过温湿度传感器、风速传感器可以在线监测每个点的实时环境状态。     （二）．远程图像监控子系统     在每个变电站装有图像监控系统，当门被异常打开或被正常打开时，门禁系统可把信号输出给闭路监控主机，闭路监控主机控制相应的摄像机捕捉图像，保存并把它实时地通过内部局域网传送给管理中心，管理中心根据实际情况及时采取应对措施。     1．系统功能如下：  系统总体功能 实时图像监视 灯光联动功能 远程喊话功能 本地及远程控制功能 录像功能 报警功能     2．系统组成     根据电力行业的应用特点及管理模式，其电力变电站远程图像监控系统由主控中心（调度中心）、区域监控（巡检）中心和前端变电站站端部分（监控前端）以及传输网络设备构成。其中，主控中心和区域监控中心的功能基本一致，主要包括监控管理服务器、中心值班员工作站、录像资料存储设备以及网络视频集中监控系统应用软件。变电站监控前端部分包括摄像机及配件、网络硬盘录象机、矩阵控制器（可选）、告警处理单元等。     远程监控系统结构图     （三）．报警及联动子系统     考虑到变电站的特殊性，我们采用专业报警系统和门禁系统报警双重认证，     1、防盗联动报警系统结构及功能：在该系统方案中，我们主要用门禁系统和动环主机的辅助输入和输出端来做简单的报警或联动报警。     2、电站油、电、气联动报警系统：主变油温度高低、电能质量（频率变化）、蓄电池电量及GIS室氧气测量系统等联动功能是专门为电力网系统智能管理而设计的。在中心管理软件上专门设计模块来实现其实时监控及联动功能，主要是通过现场监控系统来观查其内部系统的工作状态，每个系统可以设置一个或多个监控点，同时，根据需要控制器还可以输出信号来控制诸如风扇运行，变压器跳闸等动作来制止事故发生。     3、电站综合自动控制系统的联动：根据客户需要，此功能是用来配合电站综合自动控制系统而设计。本功能需要有电站综合自动控制系统开关量信号输入到本系统所使用的主控制端，主要作用是当工作人员在管理中心操作电站综合自动控制系统时，避免误操作而导致危险事故发生。可以根据需要设置多个监控点，每个监控点我们都可以在管理中心实时监测，来监测电站综合自动控制系统的实际运行动作，把事故发生的概率降最低。     （四）．巡视管理子系统     所有的门禁读卡器都可以作为巡视读卡点使用，门禁控制器能记录刷卡信息，连PC后数据下载到电脑上保存。电脑上的巡视软件可以根据这些读卡数据按部门、个人、日期统计各种巡视报表，方便快捷。任意的读卡门禁点都可以设成巡视点，即方便实用，又经济省钱。可以在已使用门禁系统的基础上，不用增加硬件成本，而只需增加一套巡视软件就能实现巡视计算机管理功能，避免了类似于打卡钟等巡视设施带来的人工处理的大量工作量，节约了劳动力资源，更提高了电站管理效率。

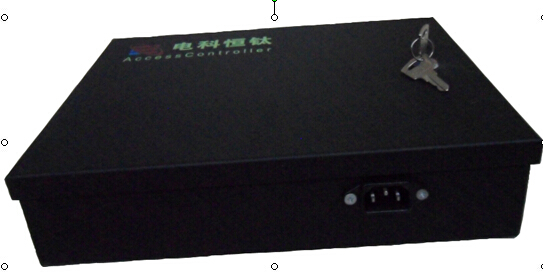

ht300基于物联网技术的门禁控制器门禁控制器是门禁系统的核心设备，其性能的优劣会直接影响到系统的稳定，甚至整个系统的安全。HT300系列控制器，是依据GA/T394－2002（《出入口控制系统技术要求》）标准要求设计，采用NXP32位高性能工业级嵌入式CPU，主频可以达到100MHz。HT300现已经发展到第四代产品，能够满足各种出入口控制系统的需要。具有防死机软件狗电路、自检电路和实时时钟电路设计，所有输入口光藕隔离，所有继电器输出带有瞬间过压保护，增强了控制器的稳定性和实时性。工业级设计，可每天24小时连续运行。1)      可控制单门/双门/四门2)      支持wiegand26/34接口的读卡器、指纹等生物识别读卡器3)      所有I/O端口都有过压保护4)      输出继电器接口常开/常闭可选5)      大电流继电器输出接口，可驱动任何种类门锁6)      数据断电保护功能，断电数据保存10年7)      具有36个分组、180个时间段，非授权时段只能考勤而不能开门，提高安全性8)      支持常开时间段，方便特定时间大流量人员通过门禁9)      支持刷卡，卡+密码、纯密码、指纹、人脸等各种开门方式10)  提供独有的紧急开启和紧急锁闭功能，提高安全性并符合消防要求11)  系统提供了考勤、密码开门、IC卡开门、中心开门、出门按钮开门等数十种记录，详备的记录类型有利于分析事故情况12)  系统提供非法卡、非法闯入、开门超时、锁开超时、胁迫密码以及断电多种告警方式

TIP3000智能变电站辅助控制系统应用方案一、系统介绍TIP3000智能变电站辅助控制系统应用方案是安徽电科恒钛根据变电站现场监控管理系统的实践经验，专为智能化无人值守变电站用户量身定制的综合监控管理平台,采用模块化设计,部署方便,操作简单，性能安全稳定，方便对变电站全站设备环境的实时管理。 二、系统结构根据《智能变电站技术导则》（Q／GDW_383-2009）、《110kV～220kV智能变电站设计规范》（Q／GDW_393-2009）、《330kV～750kV智能变电站设计规范》（Q／GDW_394-2009）等文件精神，结合我公司实际应用案例，采用分布式和模块化架构，把智能变电站辅助控制系统分为三级中心、六大功能模块、八大业务子系统。1、三级中心：三级中心为省、市和集控站三级中心，或者市调、集控站和变电站三级中心，根据不同的实际情况进行配置和管理。2、六大功能模块：管理服务器认证管理服务器（集群/分发管理）流媒体服务器（含网关服务器）通信服务器（前端设备通信）录像服务器（录像、磁盘管理）客户端（含解码） 3、八大业务子系统视频监控子系统；环境监测子系统；安全警卫子系统；消防子系统；门禁子系统；变电站的分级分层显示4、多联动性：系统内各子系统之间可通过硬件或软件方式进行联动，实现用户自定义的设备联动5、高可靠性：系统各组件部署采用双机热备和集群方式，可独立升级、扩容，站端设备可脱机运行6、易维护性：具备完善的日志体系和报表功能，查询和升级手段丰富，可集中维护全网设备和批量配置7、高兼容性：系统通过国网和南网发布的电网协议，实现与第三方设备、系统平台的对接，通过遵循IEC61850通信规约，可以实现与SCADA、综合自动化等系统的接口和联动8、高稳定性：系统核心设备为自主开发，经过长期实践，确保系统稳定。 设备控制子系统；SF6监测报警子系统；四遥联动子系统。 三、主要功能1、智能变电站辅助监控系统以“智能控制”为核心，对全站主要电气设备、关键设备 安装地点以及周围环境进行全天候的状态监视和智能控制，以满足电力系统安全生产的要求。2、系统以网络通信（IEC61850协议）为核心，完成站端音视频、环境数据、火灾报警信息、SF6、门禁以及防盗报警等数据的采集和监控，并远传到监控中心或调度中心。3、系统把视频、门禁、环境、SF6、火灾消防、防盗报警等所有监控量在监控系统主界面进行一体化显示和控制，而不是分系统孤立显示和控制。系统监控提供电子地图监控和图表监控两种监控模式，电子地图可以实现省、市以及变电站的分级分层显示。4、所有站端设备能够脱机运行，在网络断线、服务器故障等情况下站端设备依然能够实现正常运行、联动报警、设备控制以及记录存储等。5、站端设备全部采用嵌入式设备作为主机，不允许采用工控机、服务器以及个人电脑等作为主机。站端可放置电脑作为客户端，但客户端电脑关闭时不得对系统运行产生任何影响。6、系统可以设置系统内的八大子系统之间进行联动；还可以和站内自动化系统进行联动，包括现场设备操作联动视频、综合自动化系统告警联动门禁视频等。并可以根据变电站现场需求，完成自动的闭环控制和告警，如自动启动/关闭空调、自动启动/关闭风机、自动启动/关闭排水系统等。7、系统所有操作以及报警确认，都保留详细的日志并生成相应报表。四、系统特点1、架构先进:以网络通信（IEC61850协议）为核心，采用标准化业务模块组件设计，集中管理，省级、地区级和站端三级分布控制,支持12级的上下级域间级联，支持弹性部署2、全智能化：以“智能控制”为核心，对全站进行监视和智能控制，可完成自动的闭环控制和告警3、高集成化：所有监控量在监控系统主界面上进行一体化显示和控制，可实现省、市以及五、系统案例安徽省电力公司宿州分公司110KV智能变电站辅助系统综合监控平台南方电网深圳分公司220KV-110KV变电站动力环境监控管理系统中国电信安徽分公司基站无人值守管理系统

嵌入式环境监控主机是针对电力行业变电站内的动力、环境和设备的监测和控制而设计生产的一款产品。可以透过TCP/IP网络远程采集状态、告警信息，操控相关设备，集中配置、管理分散的供电公司变电站。实现对电源、UPS等各种动力设备以及消防主机的监控管理：通过串行数据和网络IP包之间的数据转换，从而完成远程管理，扩展串口，将传统的串行设备联网，串行设备互相通信等功能。可接入8路开关量（2U设备HT502扩展至24路），实现电子围栏、水浸、红外、烟感、防盗等报警监控功能。可接入6路模拟量，实现对温度、湿度、风速、液位、SF6等模拟量的接入。支持8路继电器（2U设备HT502扩展至24路）输出，实现对灯光、风机、水泵等设备的控制功能。可通过空调遥控器（接到RS485接口），实现对空调的开机、关机、制冷、制热、调节温度以及通风等功能。可实现一路门禁的管理，并在此基础上实现巡检、巡视人员的考勤管理。可通过网络对服务器进行远程参数配置。串口具有15KV ESD浪涌保护，网口具有2500V隔离保护。所有输入输出端口均配有光耦隔离，具有500W雷击保护。远程管理，远程固件升级。产品优势：（1） 针对项目做针对性解决方案，只要有需求，一个电话，我们全国范围内可以到现场勘查、演示产品、出方案。（2） 核心硬件物联网智能主机、门禁控制器为我公司自主研发、自己生产，质量可控。产品支持定制生产，包括硬件设备、软件功能。（3） 施工无忧，售后无忧。我们可以派技术工程师到现场，进行一对一下指导安装调试。现场设备系统稳定运行，才算交付。并且后续还有线上的售后指导、跟踪。（4） 成熟案例多，项目经验足。拥有三千余座变电站、近万个配电房的成功案例，运行时间已经超过13年，得到了客户的好评和信赖.

TIP3000智能变电站辅助监控系统介绍一、系统介绍TIP3000智能变电站辅助监控系统以“智能感知和智能控制”为核心，完成了对视频监控系统、环境监测系统、安全防范系统、消防报警系统、门禁系统、照明系统、SF6泄漏报警系统的综合监控，构成了变电站的智能化辅助系统。满足电力系统安全生产的要求，同时，本系统可满足变电站安全警卫的要求。 二、系统结构根据《智能变电站技术导则》（Q／GDW_383-2009）、《110kV～220kV智能变电站设计规范》（Q／GDW_393-2009）、《330kV～750kV智能变电站设计规范》（Q／GDW_394-2009）等文件精神，结合我公司实际应用案例，采用分布式和模块化架构，把智能变电站辅助监控系统分为三级中心、六大功能模块、八大业务子系统。1、三级中心：三级中心为省、市和集控站三级中心，或者市调、集控站和变电站三级中心，根据不同的实际情况进行配置和管理。2、六大功能模块：管理服务器认证管理服务器（集群/分发管理）流媒体服务器（含网关服务器）通信服务器（前端设备通信）录像服务器（录像、磁盘管理）客户端（含解码） 3、八大业务子系统视频监控子系统；环境监测子系统；安全警卫子系统；消防子系统；门禁子系统；设备控制子系统；SF6监测报警子系统；四遥联动子系统。 三、主要功能1、智能变电站辅助监控系统以“智能控制”为核心，对全站主要电气设备、关键设备 安装地点以及周围环境进行全天候的状态监视和智能控制，以满足电力系统安全生产的要求。 2、系统以网络通信（IEC61850协议）为核心，完成站端音视频、环境数据、火灾报警信息、SF6、门禁以及防盗报警等数据的采集和监控，并远传到监控中心或调度中心。 3、系统把视频、门禁、环境、SF6、火灾消防、防盗报警等所有监控量在监控系统主界面进行一体化显示和控制，而不是分系统孤立显示和控制。系统监控提供电子地图监控和图表监控两种监控模式，电子地图可以实现省、市以及变电站的分级分层显示。4、所有站端设备能够脱机运行，在网络断线、服务器故障等情况下站端设备依然能够实现正常运行、联动报警、设备控制以及记录存储等。5、站端设备全部采用嵌入式设备作为主机，不允许采用工控机、服务器以及个人电脑等作为主机。站端可放置电脑作为客户端，但客户端电脑关闭时不得对系统运行产生任何影响。 6、系统可以设置系统内的八大子系统之间进行联动；还可以和站内自动化系统进行联动，包括现场设备操作联动视频、综合自动化系统告警联动门禁视频等。并可以根据变电站现场需求，完成自动的闭环控制和告警，如自动启动/关闭空调、自动启动/关闭风机、自动启动/关闭排水系统等。 7、系统所有操作以及报警确认，都保留详细的日志并生成相应报表。四、系统特点1、架构先进:以网络通信（IEC61850协议）为核心，采用标准化业务模块组件设计，集中管理，省级、地区级和站端三级分布控制,支持12级的上下级域间级联，支持弹性部署2、全智能化：以“智能控制”为核心，对全站进行监视和智能控制，可完成自动的闭环控制和告警3、高集成化：所有监控量在监控系统主界面上进行一体化显示和控制，可实现省、市以及变电站的分级分层显示4、多联动性：系统内各子系统之间可通过硬件或软件方式进行联动，实现用户自定义的设备联动5、高可靠性：系统各组件部署采用双机热备和集群方式，可独立升级、扩容，站端设备可脱机运行6、易维护性：具备完善的日志体系和报表功能，查询和升级手段丰富，可集中维护全网设备和批量配置7、高兼容性：系统通过国网和南网发布的电网协议，实现与第三方设备、系统平台的对接，通过遵循IEC61850通信规约，可以实现与SCADA、综合自动化等系统的接口和联动8、高稳定性：系统核心设备为自主开发，经过长期实践，确保系统稳定。 五、系统案例安徽省电力公司宿州分公司110KV智能变电站辅助系统综合监控平台南方电网深圳分公司220KV-110KV变电站动力环境监控管理系统中国电信安徽分公司基站无人值守管理系统

智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心，通过各种物联网技术的集成应用，实现全站主要电气设备、关键设备安装地点以及周围环境的全天候状态监视和智能控制，以满足电力系统安全生产的要求，同时，本系统可满足变电站安全警卫的要求。智能变电站辅助系统综合监控平台以网络通信（IEC61850协议）为核心，完成站端音视频、环境数据、火灾报警信息、SF6、门禁控制以及安全防范等数据的采集和监控，并将以上信息远传到监控中心或调度中心。智能变电站辅助系统综合监控平台采用分层、分区的分布式结构，按智能变电站物联网辅助监控系统省级主站系统、智能变电站物联网辅助监控系统地区级主站系统和智能变电站物联网辅助监控系统站端系统三级构建。每级系统包含管理服务器、认证管理服务器、流媒体服务器、录像服务器、通信服务器、客户端以及接口系统等。系统把环境、视频、火灾消防、采暖通风、照明、SF6、安全防范、门禁等所有监控量在监控系统主界面上进行一体化显示和控制，不得分系统孤立显示和控制。系统监控应提供电子视频监控、地图监控和图表监控三种监控模式，电子地图可以实现省、市以及变电站的分级分层显示。站端设备能够脱机运行，在网络断线、服务器故障等情况下站端设备依然能够实现正常运行、联动报警、设备控制以及记录存储等。站端设备采用嵌入式设备作为主机，最大程度的避免了采用工控机及服务器等作为主机，因计算机病毒及黑客带来的损失。站端可放置电脑作为客户端，但客户端电脑关闭时不得对系统运行产生任何影响。系统可以设置系统内的环境监测子系统、视频监控子系统、门禁控制子系统、空调及设备控制子系统、安全防范子系统、消防报警子系统、SF6监测报警子系统等各子系统之间进行联动；还可以通过硬件和软件的方式和站内自动化系统进行联动，应能实现用户自定义的设备联动，包括现场设备操作联动视频、综合自动化系统告警联动门禁视频等。并可以根据变电站现场需求，完成自动的闭环控制和告警，如自动启动/关闭空调、自动启动/关闭风机、自动启动/关闭排水系统等。系统所有操作以及报警确认，都保留详细的日志并生成相应报表。智能变电站辅助系统综合监控平台的系统特点架构先进:以网络通信（IEC61850协议）为核心，采用标准化业务模块组件设计，集中管理，省级、地区级和站端三级分布控制,支持12级的上下级域间级联，支持弹性部署全智能化：以“智能控制”为核心，对全站进行监视和智能控制，可完成自动的闭环控制和告警高集成化：所有监控量在监控系统主界面上进行一体化显示和控制，可实现省、市以及变电站的分级分层显示多联动性：系统内各子系统之间可通过硬件或软件方式进行联动，实现用户自定义的设备联动高可靠性：系统各组件部署采用双机热备和集群方式，可独立升级、扩容，站端设备可脱机运行高安全性：系统平台完全基于Linux操作系统开发,采用嵌入式设备作为主机， 与前端设备采用可靠的通信校验机制易维护性：具备完善的日志体系和报表功能，查询和升级手段丰富，可集中维护全网设备和批量配置高效存储：裸盘存储技术，避免了复杂的文件系统处理机制和文件系统的碎片问题高适应性：具备干线流量控制功能，支持信令和媒体流的智能路由功能，支持NAT穿越功能高兼容性：系统通过国网和南网发布的电网协议，实现与第三方设备、系统平台的对接，通过遵循IEC61850通信规约，可以实现与SCADA、综合自动化等系统的接口和联动电科恒钛主要优势1、军工技术，产品稳定可靠：安徽电科恒钛为中国电子科技集团控股企业，主要技术和应用都来源于军用。 2、产品大批量应用，电力系统有无人值守变电站的成功案例：大量应用于银行金库、电信基站以及变电站的无人值守，例如在安徽电信已经完成2300个CDMA基站的无人值守，实践证明产品质量的可靠性。在深圳供电局的无人值守变电站试点中，主要技术和方案被南方电网采用到技术标准中。3、核心硬件和软件平台为我公司自主研发、自己生产，质量可控，相对于市场上的动环厂商仅仅是个软件公司，前端设备都是采用不同的厂家提供的产品，中间环节较少，提高了系统的稳定性以及可维护性。
