智能变电站辅助监控系统又名变电站在线监测及智能辅助控制系统，物联网辅助监控系统、物联网在智能变电站的研究与应用、变电站门禁，变电站视频门禁，变电站语音视频门禁，变电站安防集成系统，变电站综合安保系统，变电站辅助系统，变电站辅助控制系统，变电站智能辅助控制系统，变电站智能预警系统，智能变电站辅助系统综合监控平台，智能变电站在线监测综合管理系统，智能辅助控制系统软件平台 智能变电站辅助监控系统，功能上分三层：综合处理层、集中层和采集层。具体包括：组态监控平台、组态配置工具、视频监控平台、流媒体服务器、集中采集平台、数据库服务器、WEB客户端、设备采集、通讯设备，逻辑关系原理如上图所示，图示了各个层内部的关键业务模块和层间的主要数据流，三层功能具体描述如下：1)综合处理层:综合处理层又分为流媒体服务器、组态配置工具、组态监控平台、视频监控平台、客户端、告警手机六大部分，具体如下：流媒体服务器：负责图像监控子系统的多通道视频流的实时播放和传输，是本系统平台最重要的组成部分和难点。组态配置：组态配置主要实现界面背景配置、关联状态图配置、设备状态条件配置、视频服务器配置、信号联动配置、视频关联配置等，并将配置的数据保存在数据库中。组态监控：读取数据库里的数据，负责对整个系统进行监控、管理，下发控制指令。视频监控：与组态监控进行关联，负责对整个系统的视频进行监控和视频管理。客户端：远程组态配置、组态监控，同时可以进行视频监控和视频管理。告警手机：根据组态监控设定的告警等级手机从而接收不同告警级别的告警短信。(2)集中层：负责集中采集、预处理底层数据，为综合监控平台提供设备数据、视频流等，是平台与底层设备的桥梁。具体功能：l 对监控设备状态信息、模拟量值、操作信息等采集l 负责多种通信方式采集设备的网络接入和通信报文的加密解密，并进行规约解析和转换，完成数据入库和转发等功能。l 同时，接收上端(远端地市供电局调度自动化系统)下发的参数、数据召测指令进行设备远程维护和控制。(3)采集层：l 负责采集最底层数据、提供整个系统的最原始物理数据;l 负责驱动、控制部分最底层设备的运行。智能变电站辅助监控系统的功能：1) 中心平台：系统分为三级中心，主控中心、应急平台和分控中心，以及WEB浏览功能2) 主控中心：包含数据库和管理平台，实现数据存储、权限控制、实时监控、配置管理等全部功能。放在集控站，建议专门配置一台PC服务器。3) 应急中心：和前的应急平台进行图像数据接口，实现在应急平台上可以看到所有监控点的图像。4) 分控中心（客户端）：在海孜变电站和其他必要的地方电脑上安装客户端，根据权限的不同，操作员可以进行相应的监控、管理和操作。5) WEB浏览：系统另外提供浏览器的方式，供领导和相关人员实时监控每个变电站区域的每个门禁点运行状态、查看前端设备运行告警状态、每个门禁点门位置当前的开关、人员进出情况等实时状态。6) 门禁控制：采用非接触智能卡，方便工作人员和防止非法人员进入，并对所有的进出记录以备事故查询，并可以作为变电站巡视的基准数据。7) 视频监控：进行防盗和监控本站内员工操作过程，录像30天保存在本地。8) 电子围栏：在围墙的上方安装电子围栏（四线），防止外来人员翻墙违法进入变电站，采用脉冲电击的同时不伤害其性命。电子围栏的主机放在相应的位置，并把所有的线缆全部接入网络视频柜。9) 消防监测：监控室内火灾情况、所有的烟感线全部接入系统专用机柜。10) 温湿度监控：由于监控室内的环境温度和湿度，并联动空调。所有的电源线和控制线全部接入系统专用机柜。11) 漏水检测：监控电缆沟里是否进水，所有的线缆全部接入系统专用机柜。12) 风速监控：在35KV或110KV区域内某一个立杆上安装风速探测器，监控变电站内的风速。风速传感器的宫殿和信号线接入系统专用机柜。13) 空调控制：可以根据设定的温湿度上下限值对空调自行启动，连接空调的线缆（屏蔽双绞线，RS485通信）全部接入系统专用机柜。14) 灯光联动：在满足某个设定条件时自动启动相应的照明灯。15) 视频联动：但满足条件下，监控平台自动切换到对应的视频。16) 消防联动：当检测到相应的房间内出现火警信号时，中心报警并把相关的门打开，形成消防通道。所有烟感供电和信号线全部接入系统专用机柜。17) 远程对话：监控中心看到变电站现场有情况时可以通过远程与其对话，所有的线缆全部进入视频网络，接入系统专用机柜。18) 短信告警：在集控站服务器上接上短信modem，把告警信息发送到相关的手机上，做到随时随地的实时监控。环境数据处理单元主机安装在监控室，通过采集和传输技术的应用，利用我公司辅助控制主机，可以实时监测某些重要场所和设备的工作环境（如：电压、电流、温度、湿度、漏水、水位、有害气体、含氧量、风速风向、烟雾、明火等等）；当工作环境出现异常时，可及时显示、报警，并可通过通信IP网络将数据上传至市级和省级调度中心。

智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心，通过各种物联网技术的集成应用，实现全站主要电气设备、关键设备安装地点以及周围环境的全天候状态监视和智能控制，以满足电力系统安全生产的要求，同时，本系统可满足变电站安全警卫的要求。智能变电站辅助系统综合监控平台以网络通信（IEC61850协议）为核心，完成站端音视频、环境数据、火灾报警信息、SF6、门禁控制以及安全防范等数据的采集和监控，并将以上信息远传到监控中心或调度中心。智能变电站辅助系统综合监控平台采用分层、分区的分布式结构，按智能变电站物联网辅助监控系统省级主站系统、智能变电站物联网辅助监控系统地区级主站系统和智能变电站物联网辅助监控系统站端系统三级构建。每级系统包含管理服务器、认证管理服务器、流媒体服务器、录像服务器、通信服务器、客户端以及接口系统等。系统把环境、视频、火灾消防、采暖通风、照明、SF6、安全防范、门禁等所有监控量在监控系统主界面上进行一体化显示和控制，不得分系统孤立显示和控制。系统监控应提供电子视频监控、地图监控和图表监控三种监控模式，电子地图可以实现省、市以及变电站的分级分层显示。站端设备能够脱机运行，在网络断线、服务器故障等情况下站端设备依然能够实现正常运行、联动报警、设备控制以及记录存储等。站端设备采用嵌入式设备作为主机，最大程度的避免了采用工控机及服务器等作为主机，因计算机病毒及黑客带来的损失。站端可放置电脑作为客户端，但客户端电脑关闭时不得对系统运行产生任何影响。系统可以设置系统内的环境监测子系统、视频监控子系统、门禁控制子系统、空调及设备控制子系统、安全防范子系统、消防报警子系统、SF6监测报警子系统等各子系统之间进行联动；还可以通过硬件和软件的方式和站内自动化系统进行联动，应能实现用户自定义的设备联动，包括现场设备操作联动视频、综合自动化系统告警联动门禁视频等。并可以根据变电站现场需求，完成自动的闭环控制和告警，如自动启动/关闭空调、自动启动/关闭风机、自动启动/关闭排水系统等。系统所有操作以及报警确认，都保留详细的日志并生成相应报表。

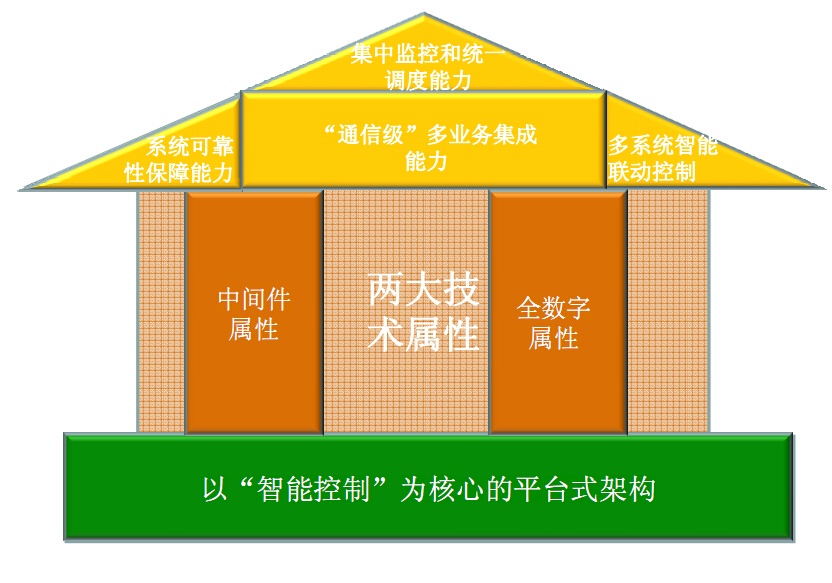

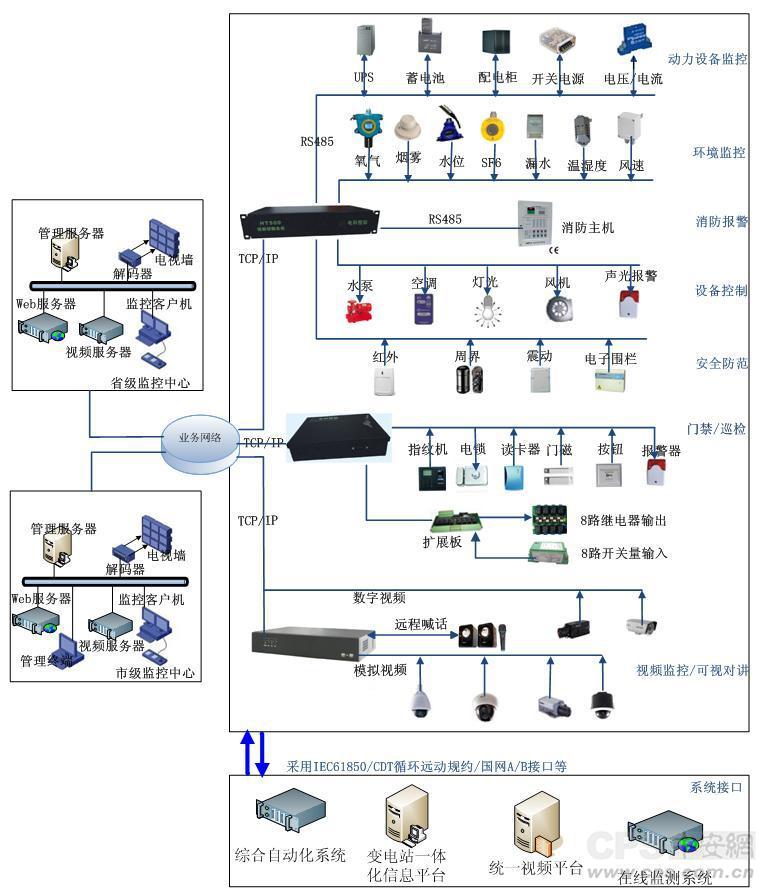

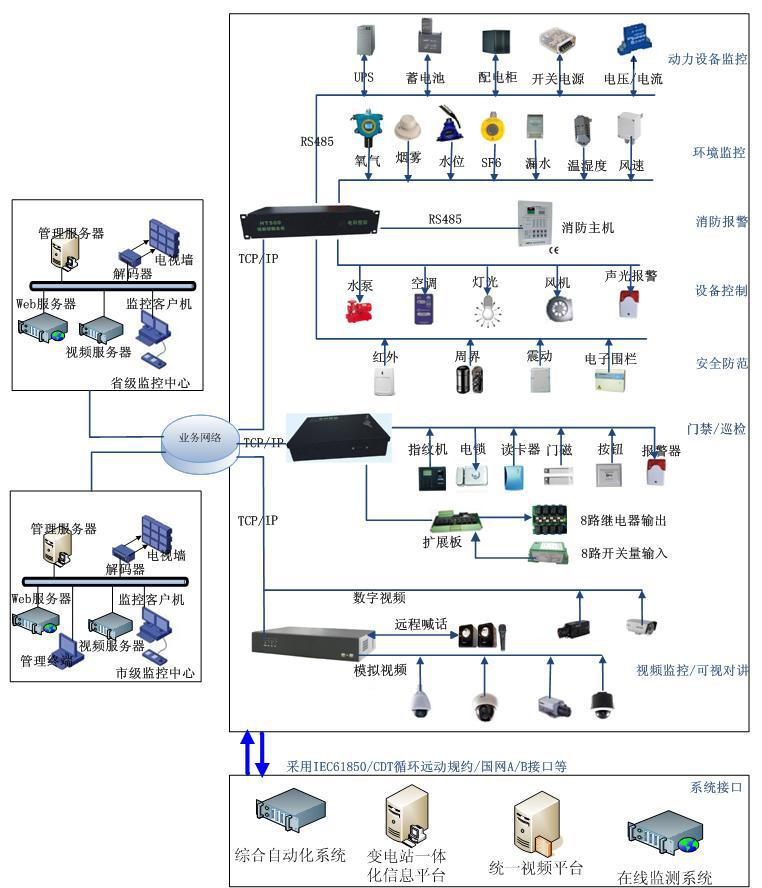

TIP3000智能变电站辅助控制系统应用方案一、系统介绍TIP3000智能变电站辅助控制系统应用方案是安徽电科恒钛根据变电站现场监控管理系统的实践经验，专为智能化无人值守变电站用户量身定制的综合监控管理平台,采用模块化设计,部署方便,操作简单，性能安全稳定，方便对变电站全站设备环境的实时管理。 二、系统结构根据《智能变电站技术导则》（Q／GDW_383-2009）、《110kV～220kV智能变电站设计规范》（Q／GDW_393-2009）、《330kV～750kV智能变电站设计规范》（Q／GDW_394-2009）等文件精神，结合我公司实际应用案例，采用分布式和模块化架构，把智能变电站辅助控制系统分为三级中心、六大功能模块、八大业务子系统。1、三级中心：三级中心为省、市和集控站三级中心，或者市调、集控站和变电站三级中心，根据不同的实际情况进行配置和管理。2、六大功能模块：管理服务器认证管理服务器（集群/分发管理）流媒体服务器（含网关服务器）通信服务器（前端设备通信）录像服务器（录像、磁盘管理）客户端（含解码） 3、八大业务子系统视频监控子系统；环境监测子系统；安全警卫子系统；消防子系统；门禁子系统；变电站的分级分层显示4、多联动性：系统内各子系统之间可通过硬件或软件方式进行联动，实现用户自定义的设备联动5、高可靠性：系统各组件部署采用双机热备和集群方式，可独立升级、扩容，站端设备可脱机运行6、易维护性：具备完善的日志体系和报表功能，查询和升级手段丰富，可集中维护全网设备和批量配置7、高兼容性：系统通过国网和南网发布的电网协议，实现与第三方设备、系统平台的对接，通过遵循IEC61850通信规约，可以实现与SCADA、综合自动化等系统的接口和联动8、高稳定性：系统核心设备为自主开发，经过长期实践，确保系统稳定。 设备控制子系统；SF6监测报警子系统；四遥联动子系统。 三、主要功能1、智能变电站辅助监控系统以“智能控制”为核心，对全站主要电气设备、关键设备 安装地点以及周围环境进行全天候的状态监视和智能控制，以满足电力系统安全生产的要求。2、系统以网络通信（IEC61850协议）为核心，完成站端音视频、环境数据、火灾报警信息、SF6、门禁以及防盗报警等数据的采集和监控，并远传到监控中心或调度中心。3、系统把视频、门禁、环境、SF6、火灾消防、防盗报警等所有监控量在监控系统主界面进行一体化显示和控制，而不是分系统孤立显示和控制。系统监控提供电子地图监控和图表监控两种监控模式，电子地图可以实现省、市以及变电站的分级分层显示。4、所有站端设备能够脱机运行，在网络断线、服务器故障等情况下站端设备依然能够实现正常运行、联动报警、设备控制以及记录存储等。5、站端设备全部采用嵌入式设备作为主机，不允许采用工控机、服务器以及个人电脑等作为主机。站端可放置电脑作为客户端，但客户端电脑关闭时不得对系统运行产生任何影响。6、系统可以设置系统内的八大子系统之间进行联动；还可以和站内自动化系统进行联动，包括现场设备操作联动视频、综合自动化系统告警联动门禁视频等。并可以根据变电站现场需求，完成自动的闭环控制和告警，如自动启动/关闭空调、自动启动/关闭风机、自动启动/关闭排水系统等。7、系统所有操作以及报警确认，都保留详细的日志并生成相应报表。四、系统特点1、架构先进:以网络通信（IEC61850协议）为核心，采用标准化业务模块组件设计，集中管理，省级、地区级和站端三级分布控制,支持12级的上下级域间级联，支持弹性部署2、全智能化：以“智能控制”为核心，对全站进行监视和智能控制，可完成自动的闭环控制和告警3、高集成化：所有监控量在监控系统主界面上进行一体化显示和控制，可实现省、市以及五、系统案例安徽省电力公司宿州分公司110KV智能变电站辅助系统综合监控平台南方电网深圳分公司220KV-110KV变电站动力环境监控管理系统中国电信安徽分公司基站无人值守管理系统

TIP3000智能变电站辅助监控系统介绍一、系统介绍TIP3000智能变电站辅助监控系统以“智能感知和智能控制”为核心，完成了对视频监控系统、环境监测系统、安全防范系统、消防报警系统、门禁系统、照明系统、SF6泄漏报警系统的综合监控，构成了变电站的智能化辅助系统。满足电力系统安全生产的要求，同时，本系统可满足变电站安全警卫的要求。 二、系统结构根据《智能变电站技术导则》（Q／GDW_383-2009）、《110kV～220kV智能变电站设计规范》（Q／GDW_393-2009）、《330kV～750kV智能变电站设计规范》（Q／GDW_394-2009）等文件精神，结合我公司实际应用案例，采用分布式和模块化架构，把智能变电站辅助监控系统分为三级中心、六大功能模块、八大业务子系统。1、三级中心：三级中心为省、市和集控站三级中心，或者市调、集控站和变电站三级中心，根据不同的实际情况进行配置和管理。2、六大功能模块：管理服务器认证管理服务器（集群/分发管理）流媒体服务器（含网关服务器）通信服务器（前端设备通信）录像服务器（录像、磁盘管理）客户端（含解码） 3、八大业务子系统视频监控子系统；环境监测子系统；安全警卫子系统；消防子系统；门禁子系统；设备控制子系统；SF6监测报警子系统；四遥联动子系统。 三、主要功能1、智能变电站辅助监控系统以“智能控制”为核心，对全站主要电气设备、关键设备 安装地点以及周围环境进行全天候的状态监视和智能控制，以满足电力系统安全生产的要求。 2、系统以网络通信（IEC61850协议）为核心，完成站端音视频、环境数据、火灾报警信息、SF6、门禁以及防盗报警等数据的采集和监控，并远传到监控中心或调度中心。 3、系统把视频、门禁、环境、SF6、火灾消防、防盗报警等所有监控量在监控系统主界面进行一体化显示和控制，而不是分系统孤立显示和控制。系统监控提供电子地图监控和图表监控两种监控模式，电子地图可以实现省、市以及变电站的分级分层显示。4、所有站端设备能够脱机运行，在网络断线、服务器故障等情况下站端设备依然能够实现正常运行、联动报警、设备控制以及记录存储等。5、站端设备全部采用嵌入式设备作为主机，不允许采用工控机、服务器以及个人电脑等作为主机。站端可放置电脑作为客户端，但客户端电脑关闭时不得对系统运行产生任何影响。 6、系统可以设置系统内的八大子系统之间进行联动；还可以和站内自动化系统进行联动，包括现场设备操作联动视频、综合自动化系统告警联动门禁视频等。并可以根据变电站现场需求，完成自动的闭环控制和告警，如自动启动/关闭空调、自动启动/关闭风机、自动启动/关闭排水系统等。 7、系统所有操作以及报警确认，都保留详细的日志并生成相应报表。四、系统特点1、架构先进:以网络通信（IEC61850协议）为核心，采用标准化业务模块组件设计，集中管理，省级、地区级和站端三级分布控制,支持12级的上下级域间级联，支持弹性部署2、全智能化：以“智能控制”为核心，对全站进行监视和智能控制，可完成自动的闭环控制和告警3、高集成化：所有监控量在监控系统主界面上进行一体化显示和控制，可实现省、市以及变电站的分级分层显示4、多联动性：系统内各子系统之间可通过硬件或软件方式进行联动，实现用户自定义的设备联动5、高可靠性：系统各组件部署采用双机热备和集群方式，可独立升级、扩容，站端设备可脱机运行6、易维护性：具备完善的日志体系和报表功能，查询和升级手段丰富，可集中维护全网设备和批量配置7、高兼容性：系统通过国网和南网发布的电网协议，实现与第三方设备、系统平台的对接，通过遵循IEC61850通信规约，可以实现与SCADA、综合自动化等系统的接口和联动8、高稳定性：系统核心设备为自主开发，经过长期实践，确保系统稳定。 五、系统案例安徽省电力公司宿州分公司110KV智能变电站辅助系统综合监控平台南方电网深圳分公司220KV-110KV变电站动力环境监控管理系统中国电信安徽分公司基站无人值守管理系统
