智能变电站辅助系统综合监控平台采用物联网和云平台技术，遵循统一技术规范，通过变电站内安全警卫、火灾报警、环境监控、照明、视频监控等设备的信息共享、应用功能集成、操作及告警联动，实现对变电站运行设备及运行环境全面监控的系统。目的通过对现有孤立分散的各类二次系统资源进行规范整合，实现二次系统的优化配置、信息资源共享、部门间业务的无缝衔接，从而提高电网一体化运行水平，解决二次系统种类繁杂、运行信息割裂等问题，满足大运行体系建设的需要。1、通过规范各类辅助生产系统的信息传输方式及通信规约，有利于统一化管理，方便新的智能化功能扩充。2、可以实现变电站“数据集成、业务协同、管理集中、资源共享”的管理要求，实现信息的集中采集、集中传输、集中分析、集中应用，实现与其他系统的交互应用，从根本上消除产生“信息孤岛”的局面。3、通过各种辅助生产系统的有机整合，不仅可以提升各子系统的性能，实现系统功能的统一管理及广泛联动，提高应急处理和反应能力，加强对意外灾害和突发事件的预防和管理能力。从而全面提升系统的智能化管理水平。 4、通过各种辅助生产系统的高度集成，统一上传，有利于远方人员对站内状况的全盘掌控，以加强对变电站的运行管理，提高对变电站辅助生产系统的监管质量，降低维护成本，提高运维效率。 三、适用范围 可广泛应用于各电压等级变电站/所、换流站、开闭站/所等场所。 四、产品功能 功能类别功能名称功能描述环境数据采集温度监测1、监测采集数据，并将数据上传到系统平台湿度监测气体监测水位监测设备联动控制空调1、根据设定的数据阀值，自动控制设备。2、根据采集到的监测数据，联动设备。风机除湿机水泵灯光视频和音频监控视频监控现场音视频监控音频监控远程巡检巡检路径1、设定巡检设备点，形成巡检路线2、展示设备数据，巡检人员操作确认，形成记录巡检记录数据库管理设备信息管理用户管理系统日志备份恢复设备列表多画面全屏预览短信/语音告警 系统配置数据库管理数据库设置和管理设备信息管理现场设备信息的设置和管理用户管理用户权限管理系统日志系统日志记录备份恢复系统数据备份和恢复设备列表设备列表用于查看各设备终端采集数据状态，以及视频预览，提供系统总体状态及告警信息视频展示多画面全屏预览多个画面全屏预览，可设置自动切换告警功能短信/语音告警异常数据短信告警告警记录告警事件记录  五、基于角色的差异化应用角色名称主要用例描述系统管理员1、数据服务和平台配置，包括：Ø 用户权限管理Ø 区域设置Ø 系统参数维护Ø 站端设备的添加和配置管理Ø 开关量输入和输出设置Ø 告警联动策略设置Ø 其他决策人员1、数据查询2、监控调阅3、巡检任务制定4、自定义的其他管理功能运维人员1、数据查询2、监控调阅3、告警信息处理4、巡检任务执行5、报表处理

目前很多变电站的视频监控、环境监测、安全防范、消防报警、门禁等辅助子系统，大多还独立运行，通过不同通道上传数据，甚至每套系统都配有独立的管理人员，很难做到多系统的综合监控、集中管理，无形中降低了系统的集成度和可用性，增加了系统的管理成本。通过本项目的研发，将最大限度地挖掘现有辅助系统的潜力、节约成本、提高系统效率。 　　智能变电站辅助综合监控系统将智能变电站的视频监控、环境监测、安全防范、消防报警、门禁等辅助子系统进行整合，实现综合监控和一体化集成联动，并降低智能变电站的综合管理成本。 系统功能　1.　音视频的远程传输功能　　监控系统具有在局域网或广域网中实现音视频通信，占用不大于1.5Mbps带宽进行双向压缩数据的传输，带宽可调。　2.　监视和录像功能　　利用安装在监视目标区域的摄像机对生产设备和环境进行监控和录像。通过E1通道，将被监视目标的动态图像传输到监控中心，监控中心可将控制信号发送到设在变电站的监控主机，实现各种控制。　　监控中心或变电站运行维护人员通过多媒体计算机、专业监视器对变电站监视范围的目标区域中设备或现场进行监视，同时在多媒体计算机上完成对变电站摄像机的控制（左右、上下、远近景、调焦），画面切换的控制和录像控制。　　监控中心可通过系统的浏览功能查看监控中心或远程变电站的录像或图片。　3.报警功能　　报警类别：消防报警、防盗报警、生产事故报警等。　　当发生报警时，变电站监控主机能自动进行存盘录像，同时传送报警信息和相关图像，并自动在地理区域图上或相关的表格进行提示，显示报警的内容和具体位置。　　当发生报警时，能联动相关设备，如启动照明灯光等。　　能与消防报警主机及站内监控系统接口，并联动相应报警目标的图像监视。（包括火警、保护动作、操作、设备状态变化等）。　　当发生报警时，能把报警信息发送到指定的移动电话上。　4.控制功能　　被授权的网上任一操作人员能对任一摄像点进行控制，实现对摄像机视角、方位、焦距、光圈、景深的调整，进行云台的预置和控制。　　应保证控制唯一性，当某个操作人员对设备进行控制时，其它同级操作人员则不能控制。  需求分析如下：1.利用现有电力综合数据网，构架综合监控系统，调度中心实现对下属变电站的统一、集中管理。2.对变电站内重要设备、生产区域及周界环境实现远程监控，按需对站内重要区域进行防火、防盗的布防/撤防，并能制定计划任务。3.对视频监控、环境监测、安全防范、火灾报警、门禁等子系统进行整合，实现综合管理功能，各系统根据预设规则进行联动。4.高清化、智能化的产品将被应用，百万像素的高清已成为电力视频监控系统的发展趋势，5.智能分析软件的应用将视频监控变“被动”为“主动”。6.对变电站内的视音频数据、环境量数据、报警信息等进行实时采集，并传输至上级调度中心。7.变电站信息需进入电力系统的MIS网络，供生技、安监、保卫等其他部门利用，有效利用带宽资源，避免重复建设。8.调度中心、MIS用户可远程对现场进行视频监控，并能够随时对录像资料进行检索、回放和下载，从而掌握现场运行情况。9.平台软件具备电子地图的功能，通过多层电子地图导航、树形结构等方式，可对所辖变电站的监控点进行视频监控、设备进行远程控制。10.变电站门禁读卡器处安装语音对讲设备，当巡检人员忘带门禁卡时，可呼叫中心值班人员，身份确认无误后，可通过平台软件远程开启门禁。11.通过平台软件，调度中心可远程控制照明、给排水和空调通风系统。12.当变电站某区域发生报警时，能进行以下联动：报警信息上传调度中心、调用关联摄像机的预置位、启动报警录像、平台软件自动弹出视频窗口。13.采取分布式存储方式，变电站存储所有视频录像并保留30天，调度中心存储报警联动录像。14.在条件允许的前提下，变电站视频监控系统可与变电站SCADA系统进行互联，获取远动信息进行联动，实现电网调度和维护的可视化。

物联网+组件分为物联网终端设备、通信中间件和云平台三部分，通过提供标准化二次开发接口，帮助客户快速实现数据采集及监测管理，轻松建设物联网系统。 物联网+组件不仅可以应用在智能电网中，还可以应用在配电房/开闭所综合监控、基站/机房动力环境监控、防窃电、智能大棚、人员考勤（如家校通）、城市智能停车管理、能耗监测、电力集中抄表、城市路灯监控、电力远程配电、煤气自来集中抄表、供热系统实时监控与维护、气象信息采集、三防与水文监测、城市供水监控调度、环保数据采集、无人值守机房仓库监控、输油/气管道/油/气井/台监控、LED显示屏信息传输、LED屏远程发布、智能楼宇、智能工厂、智能校园以及公共环境监控等场所。

HT500物联网终端是针对通信行业基站和电力行业变电站等内部的动力、环境、安防等监测和控制的智能终端设备。物联网终端又称物联网主机、能耗监测数据采集器、能耗监测无线数据采集器、智能辅助控制主机、智能管理主机、环境数据处理单元。通过提供RS232/485、4-20ma模拟量、I/O等标准接口，接入模拟视频、数字视频、电压信号、电流信号、开关量信号，将RFID、传感器以及各种电器或动力设备进行联网，实现设备的集中监控、联动控制及远程管理。 技术参数物联网主机采用恩智浦32位Cortex-M3核的高性能工业级CPU，主频可以达到100MHz。产品采用工业级设计，具有抗干扰（软件滤波、软件陷阱、防死机软件狗电路、阻容吸收、电磁屏蔽等）、防雷，自检电路和实时时钟电路设计，所有输入口光藕隔离，所有继电器输出带有瞬间过压保护，增强了设备的稳定性和实时性。本产品通过EMC4级检测。产品分为三大系列：HT300RFID控制版、HT400集成版、HT500标准版。 应用场景产品可广泛应用于安监、环境、石化、冶金、矿山、建筑、水利、气象、农业等行业，为物联网技术在智慧安全、智慧应急、智慧企业、智慧城市、智慧农业、智能楼宇等方面广泛推广提供了高性价比的核心接入设备支撑。电力--变电站辅助监控物联网主机在国家电网的招标文件中称为环境数据采集单元，主要应用在智能变电站辅助系统综合监控平台，通过对物联网终端的使用，实现变电站内的环境、视频、火灾消防、采暖通风、照明、SF6气体、安全防范、门禁、变压器、配电、UPS等子系统的数据采集和监控、实现集中管理和一体化集成联动，解决了变电站安全运营的“在控”、“可控”和“易控”等问题。

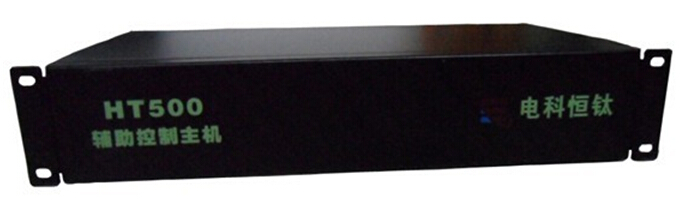

物联网主机提供基于RS485的现场总线，支持MODBUS协议接口，支持4路RS485\RS232总线接口，采用RJ45接口与总线上的传感器、变送器通信完成数据采集工作，构成FCS采集控制系统。连接方式有端子接口与RJ45接口可选。²        支持串行通信或TCP/IP通信，ModBus（ASCII/RTU），提供协议由规约转换器作二次开发，转换成103规约、61850规约通信接入原有系统。²        可以定时或当满足某些条件时即时将连接的传感器的数据信息传递到中心服务器。²        提供10/100M以太网RJ45接口，通过以太网络用TCP/IP协议与监控中心通信实现远程监控。²        实现对开关电源、空调等各种动力智能设备的监控管理：通过串行数据和网络IP包之间的数据转换，从而完成远程管理，扩展串口，将传统的串行设备联网，串行设备互相通信等功能。²        可实现刷卡、指纹等门禁的管理，并在此基础上实现巡检、巡视人员的考勤管理。²        系统可接入IP摄像机，实现图像监控、门禁以及报警的联动功能。²        系统可以接入8路开关量、6路模拟量输入（4-20mA），实现温湿度、水浸、红外、烟感、防盗等报警监控功能。²        系统可以通过空调遥控器，实现对自动或手动对空调的开机、关机、升温、降温以及通风等功能。并且可以实时监控空调的开关机状态。²        系统支持8路输入量，实现对摄像机、灯光等联动控制功能。²        可通过网络对服务器进行远程参数配置。²        串口具有15KV ESD浪涌保护，网口具有2500V隔离保护。²        所有端口具有500W雷击保护。²        内置DV-DV变换，输入48V，输出12V-4A，3.3V-0.5A。²        液晶显示面板，液晶文字显示面板，1U高度方便现场调试安装。可根据成本及现场需求情况选配²        支持硬件联动，可在无后端平台的情况下根据温湿度变化自动调节空调运行状态。²        双网口设计，支持环境监控系统扩展，后期无需增加投入即可实现环境监控系统的无缝对接。²        远程管理，远程固件升级。

智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心，通过各种物联网技术的集成应用，实现全站主要电气设备、关键设备安装地点以及周围环境的全天候状态监视和智能控制，以满足电力系统安全生产的要求，同时，本系统可满足变电站安全警卫的要求。智能变电站辅助系统综合监控平台以网络通信（IEC61850协议）为核心，完成站端音视频、环境数据、火灾报警信息、SF6、门禁控制以及安全防范等数据的采集和监控，并将以上信息远传到监控中心或调度中心。智能变电站辅助系统综合监控平台采用分层、分区的分布式结构，按智能变电站物联网辅助监控系统省级主站系统、智能变电站物联网辅助监控系统地区级主站系统和智能变电站物联网辅助监控系统站端系统三级构建。每级系统包含管理服务器、认证管理服务器、流媒体服务器、录像服务器、通信服务器、客户端以及接口系统等。系统把环境、视频、火灾消防、采暖通风、照明、SF6、安全防范、门禁等所有监控量在监控系统主界面上进行一体化显示和控制，不得分系统孤立显示和控制。系统监控应提供电子视频监控、地图监控和图表监控三种监控模式，电子地图可以实现省、市以及变电站的分级分层显示。站端设备能够脱机运行，在网络断线、服务器故障等情况下站端设备依然能够实现正常运行、联动报警、设备控制以及记录存储等。站端设备采用嵌入式设备作为主机，最大程度的避免了采用工控机及服务器等作为主机，因计算机病毒及黑客带来的损失。站端可放置电脑作为客户端，但客户端电脑关闭时不得对系统运行产生任何影响。系统可以设置系统内的环境监测子系统、视频监控子系统、门禁控制子系统、空调及设备控制子系统、安全防范子系统、消防报警子系统、SF6监测报警子系统等各子系统之间进行联动；还可以通过硬件和软件的方式和站内自动化系统进行联动，应能实现用户自定义的设备联动，包括现场设备操作联动视频、综合自动化系统告警联动门禁视频等。并可以根据变电站现场需求，完成自动的闭环控制和告警，如自动启动/关闭空调、自动启动/关闭风机、自动启动/关闭排水系统等。系统所有操作以及报警确认，都保留详细的日志并生成相应报表。

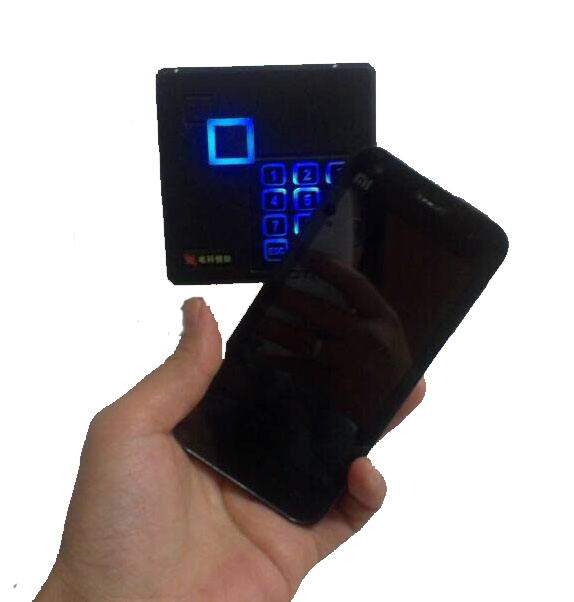

基于云平台的NFC考勤巡更管理系统是以NFC技术和运营商网络为基础，采用开放式结构设计和模块化功能设计原则，  实现集NFC标签登记、数据采集、内容录入、刷卡数据实时上传、记录管理、查询统计以及报表分析等于一体的智能化管理系统。系统由NFC标签、考勤巡检APP和Tip-NFC云平台三部分组成： 1、NFC标签：不同的设备和场所采用不同形式的标签，以保证标签的可靠使用。2、考勤巡检APP：采用手机号为账号，登录系统后，才能读取NFC标签。登录系统，APP自动连接云平台更新巡更路线、考勤点等数据，使用者直接读取NFC标签，APP会自动上传记录，并进行语音提醒。3、Tip-NFC云平台：由通信服务器、数据库服务器以及WEB服务器组成，实现数据的接收、存储、分析以及用户管理、报表分析等功能。  1 系统详细功能1.1 APP功能1.1.1 通用功能1、    APP登录验证功能，并自动保留登录号码和密码，方便下次自动登录。2、    智能提醒功能：通过建立考勤时间和巡更计划，实现提示、监督的作用。通过设置定时提醒时间，能够在考勤和巡更时间到来之前进行语音提示，降低了保安的劳动强度，对考勤的员工也起到一个避免忘记打卡的温馨提示作用。 3、    NFC标签的读取和设置功能：通过手机即可实现NFC标签的设置，并上传设置信息。也可以使用手机对标签进行信息读取和查看。4、    数据同步功能：可以把云平台的NFC标签、巡更点、路线以及考勤等数据进行实时同步。并把记录进行批量上传。5、    APP自动升级功能，可以实现软件的自动升级。6、    加密功能，APP和云平台之间采用MD5加密算法，保障用户的数据安全。 1.1.2 巡更功能1、    巡更成功，APP自动上传记录并语音提示，并且页面自动切换到下一个应该巡更的位置，保安如果不熟悉，可以根据名称去寻找。如果网络暂时不通，则可以稍后手动批量上传记录。 2、    巡更班次和巡更点的切换和查看功能：可以根据需求，随时切换巡更班次和巡更点。 3、    巡更状态查看功能：点击路线，即可查看哪些点未巡，起到提示作用，有效降低保安的劳动强度和精神压力。4、    可扩展巡检拍照、填写巡检内容的功能。并把照片和巡检内容实时上传。1.1.3 考勤功能1、    考勤功能：刷卡即可考勤，并实时上传考勤记录。如果网络暂时不通，则可以稍后手动批量上传记录。 1.1.4 巡检功能1、    巡检功能：打开巡检页面，可以进行拍照，描述信息，并即时上传。如果网络暂时不通，则可以稍后手动批量上传记录。2、    可扩展应用在物业公司的巡查上：物业楼管员或者巡查员需要定期对小区内设备（包含消防设备）、卫生情况进行定时巡查。采用本系统，可以把损坏的设备、地面垃圾等情况进行拍照、描述并上传。系统后台看到这些记录，即可电话安排相关人员进行处理。系统自动记录过程，不需要手工填写记录，避免丢失、查询的不便。1.2 Tip-NFC云平台功能Tip-NFC云平台采用B／S架构，在J2EE平台上进行开发，它包含相应的通信软件、管理软件和后台管理数据库。后台管理系统配置在应用管理服务器中。该系统可实现集中管理，包括增减人员、人员权限分配、NFC标签设置、巡检点内容设置、巡更路线和班次设置、巡检记录查询等功能。用户可以通过互联网访问Web站点，客户端可远程实现对后台管理系统的操作。为了提高系统的安全性，在操作时，用户必须要通过用户身份确认。系统功能简介如下：1.      对巡更、考勤、巡查等人员进行管理，如：修改、添加、删除等。2.      对NFC标签编号、地点，巡更路线、巡更班次等进行设置和调整。3.      权限设置与管理：可以设置省、市等多级代理商，代理商之间进行交叉管理；可以设置不同的管理员权限。4.      按指定条件(线路、地点、班次、结果、日期和时间等)浏览查询数据。5.      按指定条件(线路、地点、班次、结果、日期和时间等)打印相关的数据统计报表；对一个或全部巡检工作人员漏检情况进行查询、汇总、打印漏检记录统计报告。6.      考勤数据统计、报表分析7.      巡检的记录查询：可以根据时间、地点以及类型等查询巡检的图文信息，包括巡检人员、地点、时间等，并且如果处理完毕，系统可以查询到处理故障的人员和时间。8.      历史记录管理、巡检报表管理。1.3 巡更流程将具有不同编号NFC标签卡安装在需要巡检的作业地点上。巡检人员按照巡检APP提示的巡检路线来到巡检现场。 巡检人员手持智能手机与作业地点的NFC标签卡通信，在手机上立即显示出该巡检点对应的巡检点内容，验证成功后将巡检记录上传至中心服务器。 如果网络不通，并不影响巡检，直接进入下一个巡检点。巡检完毕手动上传即可。如果本巡检点NFC标签被损坏，巡检人员可以点击路线选择下一个点进行巡检。 如果有临时事务退出巡检APP，重新登陆后选择上次未巡的点继续巡检即可。  其业务流程如图所示。 2 系统扩展功能（智慧社区）2.1 楼管员移动巡查模块   1、物业公司的楼管员或者巡查员需要定期对小区内设备、卫生情况进行定时巡查。采用本系统，可以把损坏的设备、地面垃圾等情况进行描述、拍照并上传。   2、系统收到上传的信息后会定时提醒，管理员通过电话通知相关人员进行处理，或者推送到维修主管或者卫生主管的手机上。处理完毕后提交信息，整个系统流程形成闭环。避免的大量的手工记录带来的查询、丢失等各种不方便。2.2 基于微信的智慧社区系统   1、业主可以通过关注小区微信公众号，能够实时查询到物业工作情况。提高小区业主对物业工作的关注，并能够充分理解物业的工作，来提高业主和物业的和谐关系。有利于物业费收取、物业工作的推进。   4、通过微信公众号，物业可以发送通知、提供一些便民服务以及社区调查等工作。业主也可以用手机进行故障报修，降低物业前台的工作量，并有效降低一些费用支出。   5、通过和微信结合，物业也可以提供论坛、交流、社区活动、邻居互相帮忙等信息化服务。避免了类似QQ群等完全不掌握在物业手里的弊端，有效提高物业的掌控力度。

HT500环境数据采集单元支持无线及触摸屏HT500环境数据采集单元采用恩智浦32位Cortex-M3核的高性能工业级CPU，主频可以达到100MHz。产品采用工业级设计，具有抗干扰（软件滤波、软件陷阱、防死机软件狗电路、阻容吸收、电磁屏蔽等）、防雷，自检电路和实时时钟电路设计，所有输入口光藕隔离，所有继电器输出带有瞬间过压保护，增强了设备的稳定性和实时性。本产品通过EMC4检测。产品分为两大系列，主要技术参数如下说明：为满足功能和成本最优化需求，本产品可以根据客户需求对接口数量和外观进行定制。通讯接口标准1个以太网口（可选配双网口），4个RS485串口速率：50-921600（150-460800）bps校验位：None，Even，Odd，Space，Mark数据位：5，6，7，8停止位：1，1.5，2串口形式：RJ45保护：15KVESD 500W雷击网口网口形式：RJ45速率：10/100M自适应保护：内嵌2500V电气隔离开关量输入采集8路开关量（均为无源触点）。输入相互之间2500V电气隔离。开关量输出8路常开触点光隔离继电器输出。每路输出最大可承受负载为250V-5A。温湿度采集采用数字或模拟温湿度传感器，远程实时监测。测量范围：温度 -20 - +60，湿度 0 – 100 %输入输出映射可以查询输入输出映射现状，可以设置或者取消某个输入与某个输出的输入输出映射，可以一个输入对应2个输出DC电源输出输出12V-4A（9对接线端子），3.3V-0.5A（1对接线端子）。软件协议：DHCP， TCP，UDP，IP，ICMP，ARP实COM驱动：Windows NT/2000/XP/2003 实COM驱动远程管理功能，远程固件升级安全内置1个认证IP。输入电源DC12V/24V/48V，AC220V环境操作温度：-10 — 60℃操作湿度：5 — 95%存储温度：-20 — 85℃存储湿度：5 — 95%MBTF不小于10万小时MTTR小于0.5小时认证ISO9001

变电站无人值守改造工程智能变电站辅助系统智能变电站辅助系统综合监控平台是安徽电科恒钛智能科技有限公司采用自动化技术、计算机技术、网络通信、视频编码及物联网技术开发的一套综合监控系统。该系统通过对各种辅助生产系统的整合、优化，并通过监测、预警和控制三种手段，为变电站的安全生产提供可靠的保障。通过TIP3000智能变电站辅助系统综合监控平台可以实现以下目标：（1）变电站全景信息收集与建模、全景数据共享、集中管理。通过对不同来源的数据和数据类型进行统一建模、标准访问和数据服务，为辅助生产设备及变电站运行环境提供完备的全景信息库。对变电站的所有视频、环境、安全警卫、火灾报警、人员出入、设备状态、操作记录等数据信息进行统一分类存储、自动处理及一体化综合展示。（2）实现变电站“数据集成、业务协同、管理集中、资源共享”的管理要求，实现信息的集中采集、集中传输、集中分析、集中应用，实现与其他系统的交互应用，从根本上消除产生“信息孤岛”的局面。（3）通过各种辅助生产系统的高度集成，有利于远方人员对站内状况的全盘掌控，可以加强对变电站的运行管理，提高监管质量和工作效率，降低维护成本。 （4）通过各种辅助生产系统的有机整合，可以提升各子系统的性能，实现系统功能共享、统一管理及广泛联动，可以提高应急处理和反应能力，加强对意外灾害和突发事件的预防和管理能力。（5）通过对变电站辅助设备进行全方位多手段的实时联网监测、数据共享及智能分析；并通过各子系统间的广泛协调联动，实现了变电站设备运行状态的自动检测及自动调节，减轻运行维护人员的劳动强度。（6）各类子系统信息模型及通信接口真正采用IEC61850标准，规范辅助生产系统信息传输方式及通信规约，做到了网络结构规范化，通信规约标准化，为实现统一化管理奠定必要基础。

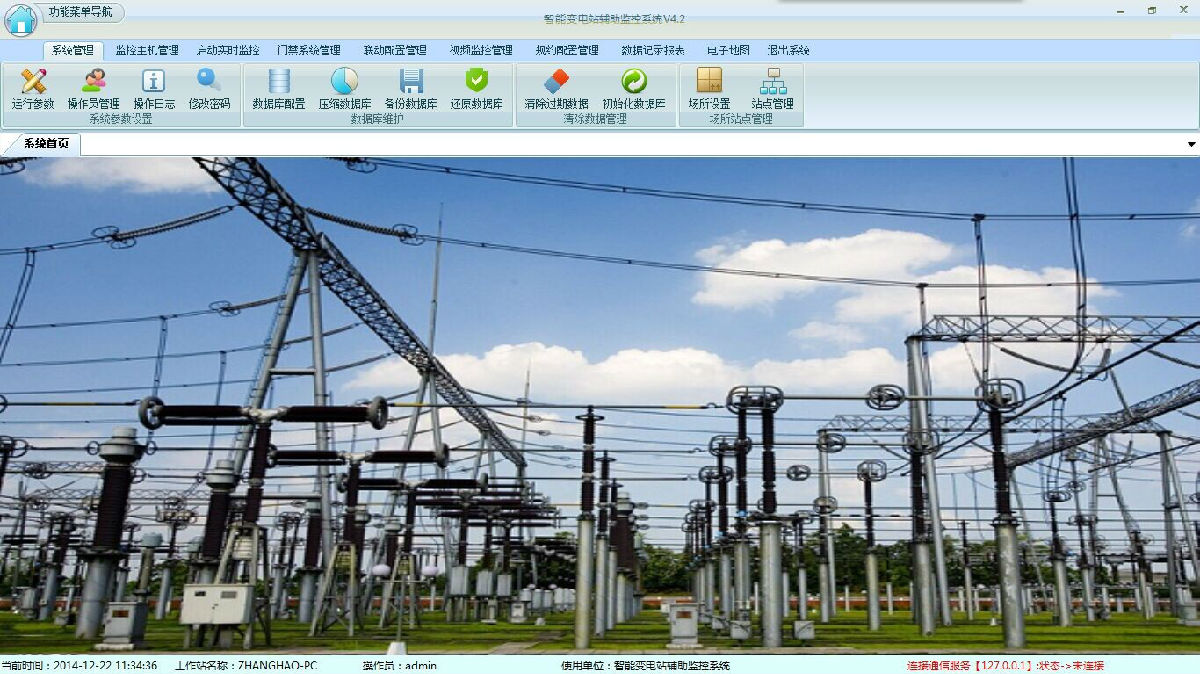

无人值守基站视频及环境监控系统方案是集智能卡技术、门禁控制技术、感应射频技术、安防监控报警技术、广域网通讯技术等于一体的综合管理系统，具有强大的门禁管制功能、考勤管理功能、巡检管理功能、安防监控报警功能、现场视频联动功能、现场消防联动功能以及动力环境监控管理功能。管理中心实时与各监控报警点保持实时网络连接，实时监控采集现场状态数据事件，并实时显示。     2 系统功能说明     恒钛基站综合安保管理系统（ISS）是围绕电信行业基站管理的需求而开发的基于智能卡和指纹识别的应用系统，系统在门禁平台的基础上用模块化方式搭建了一系列应用子系统，可以让用户单独实施单个应用系统（如门禁系统、考勤系统、报警系统等），也可以同时或分步实施多个应用系统。系统功能如下：     (1) 实时监视查询基站设备维护人员的到岗情况。记录每次人员进出的信息和事件信息，方便管理中心查询。即可实现对维护人员的考勤管理，又可以实现对基站的巡检管理。     (2) 完善的解决正常工作和非法入侵的区分，符合安全防范系统要求的设防和撤防，刷卡进入自动解除报警设防，开关（刷卡）外出自动设防。方便合法出入基站人员进行维护管理。     (3) 提供感应卡、备用钥匙、远程管理中心遥控开门等多种方式，避免每次去基站时在大量的钥匙中寻找钥匙，不但提高了工作效率，减少因钥匙丢失、复制带来的损失，更降低了运行维护的成本。     (4) 在卡片遗失或忘记携带时，可通过中心请求打开基站防盗门。     (5) 系统提供远程设防，状态查询功能，可以在中心管理平台上进行设防、布防和撤防等。     (6) 系统报警功能齐全并且能够分清告警类型、告警地点等，实时监控并进行处理。     (7) 发生警情时，管理人员或管理中心可远程开启或者锁死基站防盗门，方便警方在管理人员未到场时进行勘查或者将盗窃分子困于基站内。    (8) 监视电源情况，如果停电则及时报警（需配置电源模块）。    (9) 实时监视基站墙壁、屋顶，当房屋主体结构等遭到破坏等入侵情况时，系统会及时向管理平台报警。     (10) 独特的锁开超时，预防假锁状态（当人员刷卡或者中心误进行开门指令操作后，基站的门体没有被打开，则此时门处于一个假锁的状态，即锁开而门未开，在这种情况下，极易造成损失。而本系统可以解决这种情况，即在假锁后，系统会上报到管理平台进行锁开超时告警，并记录是由何人操作导致报警发生。     (11) 实时监视查询基站门开关状态，门超时未关、非法入侵、硬件破坏并及时报警。    (12) 实时监视防盗门，防止防盗门被撬和整体被破坏。     (13) 可以连接漏水、火警、震动、烟雾、红外探测等各类传感器，出现警情时及时传送到管理中心/值班维护人员，实时掌握基站状况。     (14) 与消防联动，一旦发生火警电锁即刻被打开，方便里面人逃生和灭火。     (15) 与现场监控系统联动，可以把各种警情传送给监控系统，随时拍录进出基站人员，并方便中心处理。     (16) 可以随时授权、撤销、禁止人员进出基站的权限，卡片、遗失可以及时挂失，无须更换门锁。     (17) 免除企业大量钥匙管理的麻烦和漏洞，免除设备维护人员每次领用钥匙的各种手续，大大提高工作效率。     (18) 现场各种异常告警，正常进出事件即刻上报管理中心，缩短发现问题处理问题时间，减少损失。     (19) 提供8 个开关量输入点，8 个开关量输出点，可根据要求增加各种传感器。     (20) 出现报警时不但把报警信号上传到中心管理平台，还可以连接声光报警器对犯罪分子进行威吓，能起到一定的阻止作用。     (21) 系统提供定时查询各监控点状态数据的功能。基站管理权限可以分散下放到每一个片区，也可以集中到省、市一级公司集中管理，同时可以采用集中与分散结合的方式。    (22) 系统具备巡检代维人员是否按规定到岗考核功能。    (23) 系统可以通过报警扩展板把所有报警信号（8种）分别发送给视频监控系统，有利于监控中心分析事故，及时处理。     (24) 系统可以通过扩充模块，提供动力环境监控功能。     (25) 系统同时支持指纹识别和智能卡，安全性独一无二。     3 系统结构     3.1整体架构     恒钛基站综合安保管理系统分为前端设备和中心管理系统两大部分。系统架构图如下：      3.2前端设备     前端设备包括门禁考勤系统和安防报警系统两部分。     3.2.1门禁控制系统     恒钛智能门禁系统是指基于现代电子与信息技术，在建筑物内外的出入口安装自动识别系统，通过对人（或物）的进出实施放行、拒绝、记录等操作的智能化管理系统。它是利用非接触式智能卡或指纹代替传统的人工查验证件放行、用钥匙开门的落后方式，系统自动识别智能卡上的身份信息和门禁权限信息，持卡人只有在规定的时间和在有权限的门禁点刷卡后，门禁点才能自动开门放行允许出入，否则对非法入侵拒绝开门并输出报警信号。     由于门禁权限可以随时更改，因此，无论人员怎样变化和流动，都可及时更新门禁权限，不存在钥匙开门方式时的盗用风险。同时，门禁出入记录被及时保存，可以为调查安全事件提供直接依据。     恒钛门禁管理系统其目的是为了有效的控制人员的出入，并且记录所有出入的详细情况，来实现出入口的方便、安全管理，包含发卡、指纹登记、出入授权、实时监控、出入查询及打印报表等；控制机可以联网和脱机工作；一体式智能卡/指纹门禁机、智能卡多门控制器、专业级指纹门禁等可以选择使用；门禁的出入记录可以做为考勤依据；门禁机同时也可兼做巡更，巡更人员刷卡时会记录刷卡信息但不会开门；根据不同场合可以选择分体机(主机、读头分开设计，主机采用铁箱)、一体机(主机、读头一体化设计采用塑料外壳)。     门禁控制系统包括门禁控制器、读卡器（采用可埋入式读卡器）、电锁、铁门门磁、开门按钮以及声光报警器等设备。     3.2.2安防报警部分     系统提供八路开关量输入节点，接入烟感探测器、红外线对射探头，触点开关，震动传感器等安防监控报警设备，可检测门体破坏，非法闯入，墙体翻越，墙体破坏等安防信息，状态异常时按预设的报警方式现场报警输出，并实时上报到管理中心。     3.2.3视频联动部分    报警扩展卡提供8路干接点输出，可以把报警系统提供给视频监控系统，监控系统根据报警信号不但可以在监控中心实时监控报警状态，而且还可以通过联动接口管理门禁，例如锁闭和打开电锁等。    另外门禁控制器还提供动力环境的数据采集接口，通过RS232通信把数据采集卡的数据送给门禁控制器，由门禁控制器上传至管理中心。     3.3系统流程     3.3.1门禁部分      A．进入基站：     进入基站时开门有三种方式：刷卡开门、（中心或授权者）遥控开门、机械钥匙开门。正常的情况下采用刷卡开门；如果忘记带卡或者有卡无开门权限时，可以让管理中心发出开门指令开门；如果系统出现故障或者电池耗光的情况下可以用备用机械钥匙开门。     B．离开基站：     离开基站时开门有两种方式：按出门按钮开门，刷卡开门。 通常只需要按出门按钮开门即可；如果需要记录进入基站的人员何时离开基站，则需要在基站室内也安装一个读卡器，不安装出门按钮，离开时必须刷卡离开。    C．卡片授权：     对卡片进行开门权限授权采用管理中心远程授权的方式进行。     D．遥控开门：     通过管理中心电脑发送远程开门指令开门。     3.3.2安防报警部分     A. 门体被撬     门和门框上安装门磁，在设防状态下一旦门被非正常模式打开，系统立刻进行现场报警，机械钥匙开门也报警，并短信通知管理中心和预设管理员的手机。如果是在撤防状态下被打开系统不报警。     B. 围墙翻越     为防止有人非法翻越围墙，可以在基站院内或屋顶安装室外人体探测器。     在设防状态下一旦检测到有人体，如果三十秒之内系统没有接收正确的刷卡开门信息就进行现场报警，并短信通知管理中心和预设的管理员手机，如果系统在三十秒之内接受到正确的刷卡开门信息，系统不报警.在撤防状态下检测到人体系统不报警。     C. 墙体被砸     基站室内可以安装墙体震动探测器，在设防状态下一旦墙体出现震动，系统立刻进行现场报警，并上传至管理中心。如果是在撤防状态下系统不报警。     D.室内非法入侵     为防止有人非法闯入基站进行偷盗和破坏，可以在基站室内安装室内人体探测器。在设防状态下一旦检测到有人体系统立刻进行现场报警，并通知管理中心。如果是在撤防状态下系统不报警。     E. 设防/撤防     为了避免授权人进入基站进行正常作业时出现报警情况，系统设置有设防和撤防两种工作状态。当刷有效卡或者接收到遥控开门指令时系统自动进入撤防状态。当授权人员离开基站时，按下出门按钮时，十秒后系统自动进入设防状态。为避免授权人员离开时基站忘记按下出门按钮或者刷卡而导致系统一直处于撤防状态，系统另设置远程设防指令,可以通知管理中心远程发送设防指令，不必亲自赶回基站耽误时间。系统另外还有自动设/撤防功能，可以对基站进行时间段设置。     F.现场报警部分：     现场报警一般是采用声光报警器或警笛。输     G.消防联动部分：     系统留有消防联动开锁接口，可以跟基站消防系统连接。当系统接收到消防系统传来的信号，系统立刻打开电锁，以方便室内人员及时离开逃生，也方便救火人员进入基站灭火.     4 系统优势特点     4.1系统独有优势     1、 系统平台同时支持专业级指纹门禁、卡式控制器、单门联网的指纹门禁机或智能卡门禁考勤机，只需一套管理软件即可实现对指纹和卡以及密码的管理，目前为国内独一无二。     2、 控制器可以直接外接有源或者无源报警器，在出现报警时可以直接进行警灯和警笛的声光报警，以吓阻盗犯。系统不需要另外配置扩展板，降低了客户投入提高了系统稳定性。      3、 系统平台和控制器同时提供紧急开启和紧急锁闭功能，在偷盗或者火警等危险情况下进行紧急处理。控制器紧急开启接口可以直接连接火灾探测器或消防系统，在出现火警时打开通道门。控制器紧急锁闭按钮和中心平台的紧急锁闭功能在出现盗匪时，能把盗匪锁死在可控区域内。     4、 独特的锁开超时可以检测和防御假锁问题，减少损失。由于电信基站采用多数为电控锁，这种锁没有自动上锁功能，如果巡检人员或者中心管理人员无意中打开了电锁，或者打开锁而忘记锁上，这时处于门关状态但其实门未锁，不管是中心管理人员还是巡检人员都无法知道这个真实的状态，因此会发生盗窃等各种事件，本公司在基于多年的电信基站管理的经验，独创了本功能以预防次漏洞。     5、 控制器自带超级看门狗电路，即使在CPU死机的时候还可以启动系统（通用看门狗采用CPU的reset引脚的方式进行重启，但是碰到程序跑飞或CPU锁死时，就会出现无法重启的现象）。     6、 系统提供了考勤、指纹开门、密码开门、IC卡开门、中心开门、出门按钮开门、锁开超时告警、开门超时告警、被撬告警、断线告警、非法开门告警、断电告警、胁迫告警、紧急开启、GPIO告警、错按报警、非法刷卡等多种记录。详备的记录类型有利于分析事故情况，安全性在目前世界上独一无二。     7、 系统平台提供了十多种操作日志类型以供查询，可在出现意外事故后查询操作责任人。日志类型如下：系统参数设置、设置组信息、人员信息设置、删除人员资料、清空全部数据、重置设备密码、读取管理日志、读取开门日志、初始化设备（恢复出厂设置）；读取组信息、设置控制器参数、下载控制器人员数据、删除控制器人员数据、清空控制器数据、软件升级、用户登记、密码登记、登记指纹、清除日志、设置列表、设置设备密码、用户组设置、解除告警、GPIO使能设置。这样操作人员的一举一动都记录在案，预防将来的扯皮事件。     8、 系统扩展性强，总拥有成本低。     5 主要设备选型     控制器是门禁系统的核心设备，其性能的优劣会直接影响到系统的稳定，甚至整个系统的安全。电科恒钛HT300系列控制器，依据GA/T394－2002（《出入口控制系统技术要求》）标准要求设计，目前已经升级到第三代技术，能够满足各种出入口控制系统的需要。具有防死机软件狗电路、自检电路和实时时钟电路设计，所有输入口光藕隔离，所有继电器输出带有瞬间过压保护，增强了控制器的稳定性和实时性。工业级设计，可每天24小时连续运行。     5.1主要特点     1、全方位的抗雷击、浪涌保护电路     控制器的全部输入输出端子都接有浪涌电压吸收器件，保证瞬变脉冲干扰不会从控制器的信号线窜入。控制器的电源变压器的次级接有浪涌电压吸收器件，保证瞬变脉冲干扰不会从220V的电源线窜入。     2、CPU及核心部分电路采用DC-DC隔离电源供电     CPU部分电路是控制器的核心，也是整个系统最为敏感的部分。为防止干扰脉冲通过电源电路窜入CPU部分，HT300控制器对CPU及周边元件的供电采用DC-DC隔离模块电源。这样可以有效隔离高达5000V的脉冲干扰。     3、CPU与外界通讯的IO口全部采用光电隔离     外界电磁干扰信号进入CPU的另外途径是IO口线，包括串口及开关量引脚等。HT300控制器对CPU与外界通讯使用到的全部IO口线(19路)都进行了光电隔离。      4、高可靠的重新上电式看门狗电路      传统的看门狗电路通过控制CPU的复位(RESET)引脚的方法，使跑飞的程序重新运行。这种方式只适用于电磁干扰不强的场合。在CPU遭遇强烈的电磁场干扰时，CPU常出现内部“锁死”的现象。表现为CPU的复位引脚失去作用、程序停止运行、有很大的电流(正常工作电流的数倍)流过CPU芯片。在这种情况下，唯一的解决方法是切断CPU芯片的电源，等一段时间后重新加电。HT300系列控制器具备重新上电式看门狗电路，彻底解决强干扰CPU锁死的问题。     5、温度补偿式蓄电池恒压充电电路     铅酸蓄电池浮充充电时，需要根据环境问题调整充电电压的大小。如果以固定电压充电，则在环境温度很高时，电池将处于过充状态；在环境温度很低时，电池将处于充电不足状态。理想的充电电压是按照U=2.26-0.003*(T-25)的规律变化的(U:单电池的充电电压，T:电池温度)。 HT300控制器内置的充电电源，采用高效率、低功耗的开关式DC-DC转换电路，特殊设计的温度补偿控制电路，完全满足蓄电池温度系数的要求，从而大大提高蓄电池的使用寿命。     6、一次性动作的蓄电池保护电路     对12V的铅酸蓄电池，最低放电电压一般在10V。低于10V电压时使用将会对蓄造成永久性损坏。     常规的蓄电池过放电保护电路通过电压检测--比较方式实现。这种方式有个缺点：保护电路切断负载的电源后，蓄电池的电压会慢慢回升，当电压回升到10V以后，保护电路将恢复对负载的供电。一旦对负载供电，蓄电池的电压又很快下降，保护电路再次动作。这样，保护电路反复动作，负载被反复加电，很容易使负载发生故障。     HT300控制器采用一次性动作的蓄电池保护电路。当蓄电池电压下降到10V时，保护电路动作，彻底断开蓄电池对外界的电源供应(包括保护电路本身)。以后，即使蓄电池的电压回升到12V，也无法再次对外供电。     7、保证输出稳定的无缝切换电路     常规的后备电源系统因220V电源停电等原因自动切换到后备电源时，通常存在几十mS的切换时间。对UPS设备来说，几十mS的切换时间是允许的。但在门禁系统中，由于供电电压低(10-12V)、负载电流大(1A以上)，几十mS的切换时间足以造成负载(控制器或门禁主机)电压的瞬间大幅度跌落。其后果可能是门禁主机的重新启动，严重时会造成锁具的误动作。     HT300控制器在普通的继电器切换电路的基础上，增加了无缝切换电路。它能在继电器触点切换的过程中，维持负载电流的连续，从而保证门禁系统的可靠运行。
