‍FTTH室内耗材，走线配件，阴角，阳角，线槽，C型拉钩，S型拉钩  阳角：线槽在外侧直角转弯处使用       l       弯角：  线槽在平面转弯处使用     l       收尾软管：在线槽末端处使用，起保护光缆的作用l       阴角：线槽在内侧直角转弯处使。封洞线槽：线槽方式敷设蝶形引入光缆时，在光缆穿越墙洞处使用l       卡钉扣: 塑料夹扣，在户内采用直接敲击的钉固方式敷设蝶形引入光缆l       套管（连接片）: 线槽在跨越电力线或在墙面弯曲、凹凸处使用        l       光缆固定槽: 用于线槽内蝶形引入光缆的固定  l       过墙套管: 蝶形引入光缆在户内洞口处穿越墙洞时的美观与保护材料l       线槽软管:线槽在跨越电力线或在墙面弯曲、凹凸处使用l       线条（直线槽）: 采用线槽方式直线路由敷设蝶形引入光缆时使用l       过路合: 用于波纹管分支处或管内蝶形引入光缆引出处使用l       S型固定件：（塑料材质带钢丝）用于绑扎自承式引入光缆吊线，并将光缆拉挂在支撑器件上l       理线圈：用于电杆上蝶形引入光缆的垂直走线l       C型拉钩：采用螺丝安装在建筑物的外墙，用于将S固定件连接固定l       紧箍拉钩：采用紧箍钢带安装在电杆上，用于将S固定件连接固定的器件l       夹板拉钩：紧固在钢绞线上，用于将S固定件连接固定在钢绞线上的器件l       抱箍拉钩：采用螺丝紧箍安装在电杆上，用于将S固定件连接固定的器件l       波纹管: 于楼道光分箱到用户间穿线，保护引入光缆, 直径25l       螺钉扣：塑料夹扣，在户外采用螺丝钉固方式敷设自承式蝶形引入光缆，PPO阻燃塑料

FTTH室内耗材产品说明1阳角：直线槽在外侧直角转弯处作折弯转角连接使用共2件（合金料，耐高温）2阴角：直线槽在内侧直角转弯处作折弯转角连接使用共2件（合金料，耐高温）3弯角：直线槽在平面转弯处作转角使用共2件（合金料，耐高温）4封洞线槽：直线槽方式敷设蝶形引入光缆时，在光缆穿越墙洞处保护光缆使用共3件（合金料，耐高温）5线条（直线槽）：1M或更长采用线槽方式直线路由敷设蝶形引入光缆时使用1米长上下2组合（合金料，耐高温）6线槽软管：线槽在跨越电力线或在墙面弯曲、凹凸处使用共1件（PVC料）7收尾软管：在线槽末端处使用，起保护光缆的作用共1件（合金料，耐高温）8套管（连接片）：直线槽与线槽软管连接处使用1件（合金料，赖高温）9光缆固定槽：用于线槽内蝶形引入光缆的固定1件（合金料，耐高温）10过墙套管(小)：蝶形引入光缆布线时穿越墙洞时的美观与光缆保护使用1件（合金料，耐高温）11过墙套管（大）：蝶形引入光缆布线时穿越墙洞时的美观与光缆保护使用1件特殊规格（大）（合金料，耐高温）12波纹管：Φ25mm，50米或100米一卷用于楼道光分箱到用户间穿越线槽使用，保护引入光缆13螺钉扣塑料夹扣，在户外采用螺丝钉固方式敷设自承式蝶形引入光缆PPO阻燃塑料14卡钉扣：含门字钉塑料夹扣，在户内采用直接敲击的钉固方式敷设蝶形引入光缆2件（塑件.不锈钢件）15波纹管管卡：Φ25mm用于波纹管的固定16 纵包管：Φ5mm，Φ8mm，Φ10mm，Φ13mm等规格尺寸，用于户外光缆架空敷设，光缆保护束线。17 桌面盒：86*86mm，用于FTTH光纤入户，光纤到桌面光纤终端管理，分支。有单口，双口，四口等多种规格。18 过路盒：ABS阻燃合金料，多种尺寸规格，用于楼道光缆布线分支。

长期供应* 总配系列（MDF）：25回线保安排，32回线测试排，100回线保安排，128回线测试排，各类型保安单元，告警器，总配线架（柜）。* 光配系列（ODF）：光纤适配器、熔接盘（附件）、光纤跳线、尾纤、ODF单元箱、光缆接头盒、光缆交接箱、光纤面板、终端盒、光纤配线单元、光纤配线架（柜）等* 数配系列（DDF）：数字配线架（柜）、同轴连接器。* 综合布线产品：网络配线架、理线架、110跳线架，超5类、6类模块、信息面板，卡接模块，科隆模块，分线盒、网络与通信工具及其他通信产品等。

产品简介尾纤分为多模尾纤和单模尾纤。多模尾纤为橙色，波长为850nm，传输距离为500m，用于短距离互联。单模尾纤为黄色，波长有两种，1310nm和1550nm，传输距离分别为10km和40km。 它由12根尾纤组成，颜色依次为：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝。 产品特性束状尾纤由符合全色谱规范的康宁紧套光纤，外包芳纶纤维加强元件，再包裹具有一定阻燃性能的聚氯乙烯外护套构成，广泛应用于传输线路与终端设备之间的密集连接。用途 ：CATV、 局域网/接入网、 电信网络/Gigabit数据网络测试、医疗设备、其它工业及军事应用特点 ：◆ 符合ANSI, Bellcore,TIA/EIA,IEC等国际标准及国内电信行业标准◆ 实现了光纤传输的活动连接◆ 插入损耗小，回波损耗大◆ 良好的互换性和重复性 技术指标编辑◆ 重 复 性： ≤0.1dB◆ 互 换 性： ≤0.2dB◆ 插拔次数：>1000次◆ 抗拉强度：0~15Kg

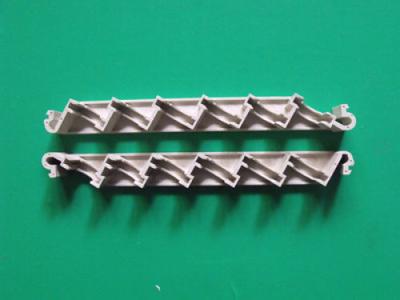

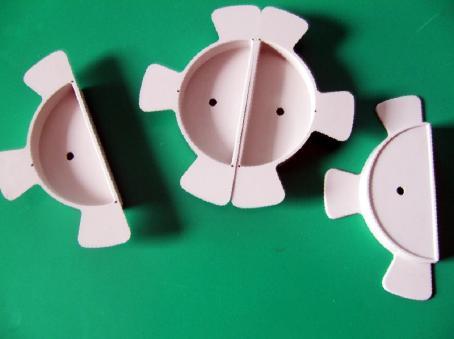

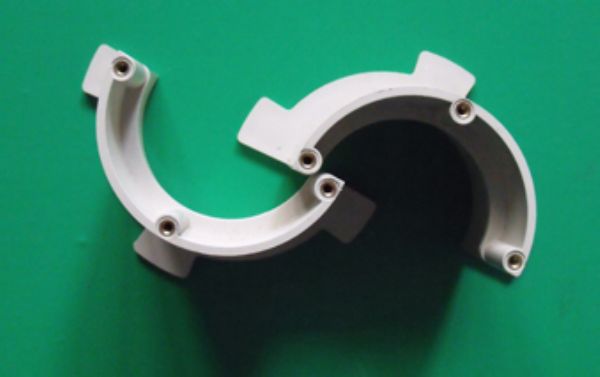

光分路器盒，适配器卡条，三叶线环，光缆固定座，皮线光缆固定条，储纤筒，理线环，光纤热缩管，裸纤保护管，此类产品是由ABS注塑而成，ABS树脂是五大合成树脂之一，其抗冲击性、耐热性、耐低温性、耐化学药品性及电气性能优良，还具有易加工、制品尺寸稳定、表面光泽性好等特点，容易涂装、着色，还可以进行表面喷镀金属、电镀、焊接、热压和粘接等二次加工，广泛应用于机械、汽车、电子电器、仪器仪表、纺织和建筑等工业领域，是一种用途极广的热塑性工程塑料。   光分路器盒，适配器卡条，三叶线环，光缆固定座，皮线光缆固定条，储纤筒，理线环，光纤热缩管，裸纤保护管的ABS材质无毒、无味，外观呈象牙色半透明，或透明颗粒或粉状。密度为1.08~1.18g/㎝3,收缩率为0.4%~0.9%,弹性模量值为0.2Gpa,泊松比值为0.394，吸湿性，熔融温度217~237℃，热分解温度>250℃。    光分路器盒，适配器卡条，三叶线环，光缆固定座，皮线光缆固定条，储纤筒，理线环，光纤热缩管，裸纤保护管，此类产品ABS材质有优良的力学性能，其冲击强度极好，可以在极低的温度下使用；ABS的耐磨性优良，尺寸稳定性好，又具有耐油性，可用于中等载荷和转速下的轴承。ABS的耐蠕变性比PSF及PC大，但比PA及POM小。ABS的弯曲强度和压缩强度属塑料中较差的。ABS的力学性能受温度的影响较大。光纤熔纤盘ABS材质的热变形温度为93~118℃，制品经退火处理后还可提高10℃左右。ABS在-40℃时仍能表现出一定的韧性，可在-40~100℃的温度范围内使用。   光分路器盒，适配器卡条，三叶线环，光缆固定座，皮线光缆固定条，储纤筒，理线环，光纤热缩管，裸纤保护管的ABS材质的电绝缘性较好，并且几乎不受温度、湿度和频率的影响，可在大多数环境下使用。   光分路器盒，适配器卡条，三叶线环，光缆固定座，皮线光缆固定条，储纤筒，理线环，光纤热缩管，裸纤保护管的ABS材质不受水、无机盐、碱及多种酸的影响，但可溶于酮类、醛类及氯代烃中，受冰乙酸、植物油等侵蚀会产生应力开裂。ABS的耐候性差，在紫外光的作用下易产生降解；于户外半年后，冲击强度下降一半。

为适应市场需求设计的分纤（分光）箱，分为直熔型、适配器型光缆分纤箱和盒式、插片式光缆分光分纤箱。箱体材料采用优质冷轧钢、不锈钢或复合材料。主要适用在FTTH接入方式下的楼道或户外分光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。并且引入了旁路纤接续功能。直熔型体积小巧，配置多样，特别适合一级分光模式下，放置在楼道、弱电井等场合。适配器型分纤箱除具有分配线功能，还预留分光功能，可灵活配置各种不同规格的盒式光分路器。     上联光缆：容量16-32光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端。进缆方式：室内上进/下进、室外下进。分纤（分光）箱：适用插片式 适配器直接安装。插片式光分路器箱，采用模块化设计，具有二个到四（八）个扩展槽位，将光分插片插入插槽即可。通过灵活的增加光分插片数量来实现端口的扩容，不同容量的光分模块具有通用性和互换性。另配置熔纤盘用于上联光缆的接续。尾纤的存储采用用适配器固定，实现了无跳接。箱体材料采用优质冷轧钢或不锈钢。产品主要适用在FTTH接入方式下的楼道分光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。?      光分插片灵活的配置方式，最大限度为运营商节约初期投资。?      光分插片集光分与适配器为一体，极大的方便了工程施工，也减少了常规盒式光分路器因施工或保管不当造成的损坏。1:4和1:8采用一个插槽，1:16占用2个插槽，1:32占用4个插槽。?      尾纤的存储采用SC适配器固定，客户未开通时，上联尾纤在此停泊，实现了无跳接。?      上联光缆：容量24芯，常规容纳2根光缆进入（可选择特殊设计最大进入4－6根缆,特殊要求订货时需说明）。蝶形光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端，最大32（64）芯。进缆方式：室内上进/下进、室外下进。?      光分路器：适用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32光分路器12芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）16芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）24芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）箱体内部采用翻转式结构，翻转板上方区域用于外部引入光缆与用户引入光缆对接。翻转板下方区域用于各类光缆、尾纤走线以及外部引入光缆成端熔接等功能，其中支持外部引入光缆上下方进线要求，。36芯尺寸为W*H*D(mm)=320*420*125mm（长、宽为含裙边尺寸）。箱体内部采用翻转式结构，翻转板上方区域用于外部引入光缆与用户引入光缆对接。翻转板下方区域用于各类光缆、尾纤走线以及外部引入光缆成端熔接等功能，其中支持外部引入光缆上下方进线要求。插卡式32芯尺寸为W*H*D(mm)=320*420*125mm（长、宽为含裙边尺寸）一 产品简介:产品概述：  安装在室外墙壁、电杆等位置，可以方便完成光缆的接续和分配功能，并能满足光分路器的安放而实现分光功能。产品特点：   1.适合室外墙壁的挂墙式、电杆抱箍式供选择。   2.箱体内放置插片式分光器，可安装2个或4个1分8插片式分光器。   3.集熔接、分光、配线于一体，可实现光缆的直熔和接续。   4.上下均可进缆，操作方便，结构合理。   5.光缆固定、接地方便，箱体内有足够的布线空二 特点及结构说明:1:箱体采用PC/ABS合金材料制作,使用寿命达到20年以上.2:双层结构的设计,上层为光分器配线层,下层为光纤熔接层.三:主要技术参数(符合YD/T988-2007通信光缆交接箱要求)1:工作温度：-40℃~+70℃；2:储存温度：-40℃~+70℃；3:工作湿度：≤90%（+30℃时）；4:大气压力：62Kpa～106Kpa；5:绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2X104MΩ/500V(DC)；6:耐电压：接地装置与箱体金工件之间的耐电压不小于3000V（DC）/1min；7:插入损耗：IL≤0.3dB (PC型)； IL≤0.3dB (APC型)；8:回波损耗：RL≥40dB (PC型)；RL≥50dB (UPC型)；RL≥60dB (APC型)；9:互换性：≤0.2dB。  10:接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧。     11:外型尺寸: 尺寸：425*315*110（mm)     12：重：3.3KG 分光分纤箱，适用于多种使用场景：室内、室外、挂墙、挂杆、新老楼盘，FTTH网络 电信网络 数据通信网络 局域网等 ，产品由优质工程塑料注塑成型，能容纳安装4个1x8、2个2x16或1个1x32PLC光分路器，具有防紫、抗腐、阻燃、防水等功能，有2个现有位(下进缆)、4个备用位(可上下进缆)光缆入口和1个现有位(下进缆)、3个备用位 (可上下进缆) 光缆或皮线光缆出口，安装方式可分为壁挂式和抱杆式的安装。 二、 特点及结构说明：1、 箱体、箱盖及翻转板均采用优质工程塑料注塑成型, 具有防紫、抗腐、阻燃、防水等特点,产品的使用寿命达到20年以上。 2、 双层结构的设计,上层（即翻转板，盘绕区设计在翻转板内侧，翻转板内侧的阶梯型绕纤环用于光纤快速连接器接续的反复操作所需的余量）为光分器配线盘绕区;下层（即箱体内底及熔接盘）为光纤熔接盘绕区，为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作。 1. 光分器模块采用抽屉式模块化设计,可安装4个1x8、2个2x16或1个1x32 PLC光分路器，具有很强的互换性和通用性。        1x8          1x16(或2x8)              1x32(或2x16) 三、 主要技术参数(符合YD/T988-2007通信光缆交接箱要求)： 1、 工作环境温度:-30°C~+60°C；2、 环境湿度:：≤95%（+40°C ）；3、  适配器可选SC\FC\LC；4、 光缆进入数量:1x2位(下进缆)、1x4备用位 (可上下进缆)； 5、 皮纤进入数量:32x1位(下进纤)、32x3备用位(可上下进纤)； 6、 箱门开启角度≥180°；翻转板翻转角度≥120°；防水等级IP65 ； 7、 大气压力：70Kpa~106Kpa；1. 接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧； 9、 绝缘电阻:≥2X1000MΩ/500V。

*光纤外径：φ0.9mm, φ2.0mm, φ3.0mm可选，有带状和普通二种类型，带状有4、6、8、12芯供选择。并有PC、UPC、APC可供选择，有单模、多模两种。*插入损耗：≤0.2dB*回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB*互换性试验：≤0.2dB*振动试验：≤0.1dB(10-60Hz,1.5mm振幅)*抗拉强度试验：≤0.1dB（0-15Hg拉力，φ0.9mm光纤除外）*高温试验：≤0.2dB（+85℃，持续100小时）*低温试验：≤0.2dB（-40℃，持续100小时）*温度循环试验：≤0.2dB（-40℃~+85℃，循环5次后）*湿度试验：≤0.2dB（+25℃~+65℃，相对湿度93%，100小时后）◆应用范围*适用于通信网络，光纤CATV设备，计算机网络接口等慈溪市科成通信设备厂是一家以研发、设计、生产、销售为一体的公司，成立于2009年，注册资金100万元，现有职工100人，具有较完善的设计、开发、检测和制作产品的能力，并且率先通过ISO9001∶2000国际质量管理体系认证。现有模具制造、注塑加工、吸塑加工等几个车间，是一个综合性、多元化私营企业。产品包括：光纤配线系列：光纤熔纤盘、光纤尾纤、光纤跳线、光纤适配器、光分路器箱、光纤分线箱、光缆交接箱、 光纤冷接子、快速连接器、一体化盘、DOF单元箱、光纤信息面板、光纤桌面盒、光缆终端盒等。光配附件系列：六位卡座、储纤筒、三叶线环、热缩套管、裸纤保护管、光缆固定座等。总配系列：各类保安单元、保安排、测试排等。五金系列：光纤剥线钳、打线刀、米勒钳主营产品：光纤熔纤盘、光纤尾纤、光纤跳线、光纤适配器、光分路器箱、光纤分线箱、一体化盘、DOF单元箱、光纤信息面板、光纤桌面盒、六位卡座、储纤筒、三叶线环、热缩套管、裸纤保护管、光纤剥线钳促销产品：光纤熔纤盘、光纤尾纤、光纤适配器、一体化盘、DOF单元箱、光纤桌面盒、六位卡座、储纤筒、三叶线环、热缩套管、裸纤保护管、光纤剥线钳公司产品已遍布全国二十多个省、市和自治区，产品主要销往中国、西 欧、印度、巴基斯坦、伊拉克、孟加拉国、日韩，东南亚、中东等国家和地区。客户来自于电信、网通、移动、联通、广 电、电力、铁路科成通信秉承“创新理念、追求卓越、迅速改善、永续经营“的经营理念；并以“质量是第一工作”，“顾客的满意是我们的荣誉”作为我们永远不变的质量政策；以爱护环境、回报社会、关爱雇员等社会责任为己任；把“诚信、负责、创新、团队”作为冠联人不断的追求和目标，愿与广大朋友携手共创美好的明天！

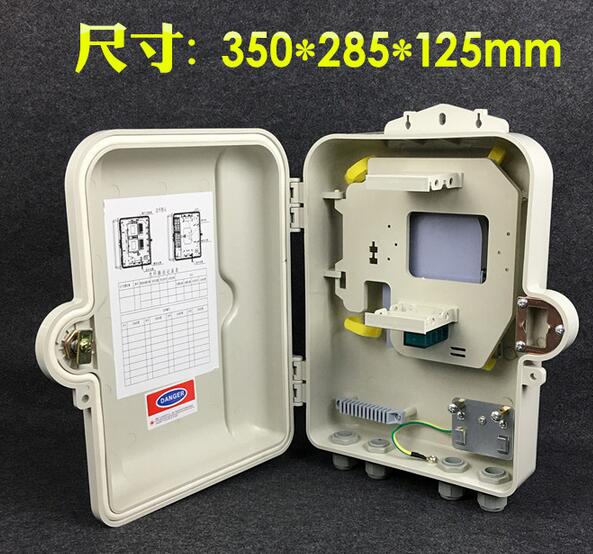

科成专业生产：通信光缆交接箱，光纤分纤箱，光分路器箱，ODF光纤配线架，光纤快速连接器，PLC光分路器，光缆接头盒，光纤跳线，束状尾纤，光纤适配器系列光纤产品  型号齐全 欢迎采购PLC光分路器箱 光分路器盒 插片式分光分路箱 二槽楼道箱 四槽楼道箱 光纤分纤盒 光缆配线盒 光缆分线箱型号：1分8 /1分16/1分32材质：ABS塑料 SMC复合材质 冷轧板材质为适应市场需求设计的分纤（分光）箱，分为直熔型、适配器型光缆分纤箱和盒式、插片式光缆分光分纤箱。箱体材料采用优质冷轧钢、不锈钢或复合材料。主要适用在FTTH接入方式下的楼道或户外分光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。并且引入了旁路纤接续功能。直熔型体积小巧，配置多样，特别适合一级分光模式下，放置在楼道、弱电井等场合。适配器型分纤箱除具有分配线功能，还预留分光功能，可灵活配置各种不同规格的盒式光分路器。    上联光缆：容量16-32光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端。进缆方式：室内上进/下进、室外下进。分纤（分光）箱：适用插片式 适配器直接安装。插片式光分路器箱，采用模块化设计，具有二个到四（八）个扩展槽位，将光分插片插入插槽即可。通过灵活的增加光分插片数量来实现端口的扩容，不同容量的光分模块具有通用性和互换性。另配置熔纤盘用于上联光缆的接续。尾纤的存储采用用适配器固定，实现了无跳接。箱体材料采用优质冷轧钢或不锈钢。产品主要适用在FTTH接入方式下的楼道分光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。Ø     光分插片灵活的配置方式，最大限度为运营商节约初期投资。Ø     光分插片集光分与适配器为一体，极大的方便了工程施工，也减少了常规盒式光分路器因施工或保管不当造成的损坏。1:4和1:8采用一个插槽，1:16占用2个插槽，1:32占用4个插槽。Ø     尾纤的存储采用SC适配器固定，客户未开通时，上联尾纤在此停泊，实现了无跳接。Ø     上联光缆：容量24芯，常规容纳2根光缆进入（可选择特殊设计最大进入4－6根缆,特殊要求订货时需说明）。蝶形光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端，最大32（64）芯。进缆方式：室内上进/下进、室外下进。Ø     光分路器：适用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32光分路器12芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）16芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）24芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）箱体内部采用翻转式结构，翻转板上方区域用于外部引入光缆与用户引入光缆对接。翻转板下方区域用于各类光缆、尾纤走线以及外部引入光缆成端熔接等功能，其中支持外部引入光缆上下方进线要求，。

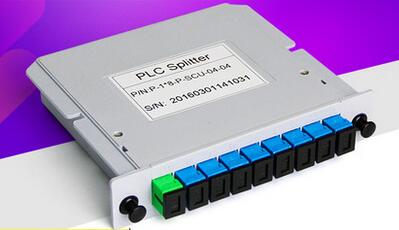

简介是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，特别适用于无源光网络(EPON，GPON，BPON等)中连接局端和终端设备并实现光信号的分路。分类裸纤式，微型（钢管/模块）型，ABS盒型，带分支器型，托盘式，插片式，机架式……应用机架式：安装在19寸的OLT机柜内;在光纤分支入户时，提供的安装设备是标准数字机柜;当ODN需要放置于桌上时。ABS盒式：安装在19寸标准机架内;在光纤分支入户时，提供的安装设备是光缆交接箱;在光纤分支入户时，客户指定的设备内安装。裸纤式： ① 安装在各种类型的尾纤盒内。② 安装在各种类型的测试仪表内及WDM系统。分支器型：①安装在各种类型的光配器材内。②安装在各种类型的光测试仪表内。微型：①安装在光缆接头盒内。②安装在模块盒内。③安装在配线箱内。插片式：本设备是用于FTTX系统中需分光的用户接入点，主要完成进入小区或大楼的光缆成端，具有光纤的固定、开剥、熔接、跳线、分路等功能，分光后以入户光缆的形式进入终端用户。托盘式：适用于各类型的光纤分路器、波分复用器等集成安装使用。选用优质的光纤连接器、适配器，低插入损耗、高回波损耗；注 ：单层托盘最大可配置1分16适配器接口，双层托盘最大可配置1分32适配器接口。优点与缺点 优点1）损耗对传输光波长不敏感，可以满足不同波长的传输需要。（2）分光均匀，可以将信号均匀分配给用户。（3）结构紧凑，体积小,可以直接安装在现有的各种交接箱内，不需特殊设计留出很大的安装空间。（4）单只器件分路通道很多，可以达到32路以上。（5）多路成本低，分路数越多，成本优势越明显。缺点（1）器件制作工艺复杂，技术门槛较高，目前芯片被国外几家公司垄断，国内能够大批量封装生产的企业也只有很少几家。（2）相对于熔融拉锥式分路器成本较高，特别在低通道分路器方面更处于劣势。[1]封装方式 .PLC光分路器的封装是制造光分路器的难点.封装技术直接影响到产品的性能.[2]微型封装:一般为不锈钢,光纤线为裸纤式.(见图 封装01)ABS盒式封装: 为ABS塑胶外壳,常规尺寸(MM)有100*80*10 120*80*18 140*115*18.(见封装02)还裸纤式封装,托盘式,插片式,机架式等.组成部分 内部由一个PLC光分路器芯片和两端的光纤阵列耦合组成。芯片采用半导体工艺在石英基底上生长制作一层分光波导，芯片有一个输入端和N个输出端波导。然后在芯片两端分别耦合输入输出光纤阵列。外部由ABS盒子和方形钢管，光缆及光纤连接头。技术指标 插入损耗。光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。 附加损耗。附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况，不仅有固有损耗的因素，更考虑了分光比的影响。因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。分光比。分光比定义为光分路器各输出端口的输出功率比值，在系统应用中，分光比的确是根据实际系统光节点所需的光功率的多少，确定合适的分光比（平均分配的除外），光分路器的分光比与传输光的波长有关，例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50：50；在传输1.5μm的光时，则变为70：30（之所以出现这种情况，是因为光分路器都有一定的带宽，即分光比基本不变时所传输光信号的频带宽度）。所以在订做光分路器时一定要注明波长。订购须知 ①类型PLC②输入形式1=1 channel ,2=2 Channels③输入光纤类型B=250um Bare Fiber ,L=900um Loose Tube④输入光纤长度1.2M,1.5M 可根据客户要求⑤输出形式04=4Channels,08=Channels,16/32/62~~~~~⑥输出光纤类型B=250um Bare Fiber ,L=900um Loose Tube⑦输出光纤长度1.2M,1.5M 可根据客户要求⑧连接头类型SC/FC/ST/LC/MU/SMA (PC/APC) OR NONE

为适应市场需求设计的分纤（分光）箱，分为直熔型、适配器型光缆分纤箱和盒式、插片式光缆分光分纤箱。箱体材料采用优质冷轧钢、不锈钢或复合材料。主要适用在FTTH接入方式下的楼道或户外分光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。并且引入了旁路纤接续功能。直熔型体积小巧，配置多样，特别适合一级分光模式下，放置在楼道、弱电井等场合。适配器型分纤箱除具有分配线功能，还预留分光功能，可灵活配置各种不同规格的盒式光分路器。     上联光缆：容量16-32光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端。进缆方式：室内上进/下进、室外下进。分纤（分光）箱：适用插片式 适配器直接安装。插片式光分路器箱，采用模块化设计，具有二个到四（八）个扩展槽位，将光分插片插入插槽即可。通过灵活的增加光分插片数量来实现端口的扩容，不同容量的光分模块具有通用性和互换性。另配置熔纤盘用于上联光缆的接续。尾纤的存储采用用适配器固定，实现了无跳接。箱体材料采用优质冷轧钢或不锈钢。产品主要适用在FTTH接入方式下的楼道分光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。?      光分插片灵活的配置方式，最大限度为运营商节约初期投资。?      光分插片集光分与适配器为一体，极大的方便了工程施工，也减少了常规盒式光分路器因施工或保管不当造成的损坏。1:4和1:8采用一个插槽，1:16占用2个插槽，1:32占用4个插槽。?      尾纤的存储采用SC适配器固定，客户未开通时，上联尾纤在此停泊，实现了无跳接。?      上联光缆：容量24芯，常规容纳2根光缆进入（可选择特殊设计最大进入4－6根缆,特殊要求订货时需说明）。蝶形光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端，最大32（64）芯。进缆方式：室内上进/下进、室外下进。?      光分路器：适用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32光分路器12芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）16芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）24芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）箱体内部采用翻转式结构，翻转板上方区域用于外部引入光缆与用户引入光缆对接。翻转板下方区域用于各类光缆、尾纤走线以及外部引入光缆成端熔接等功能，其中支持外部引入光缆上下方进线要求，。36芯尺寸为W*H*D(mm)=320*420*125mm（长、宽为含裙边尺寸）。箱体内部采用翻转式结构，翻转板上方区域用于外部引入光缆与用户引入光缆对接。翻转板下方区域用于各类光缆、尾纤走线以及外部引入光缆成端熔接等功能，其中支持外部引入光缆上下方进线要求。插卡式32芯尺寸为W*H*D(mm)=320*420*125mm（长、宽为含裙边尺寸）一 产品简介:产品概述：  安装在室外墙壁、电杆等位置，可以方便完成光缆的接续和分配功能，并能满足光分路器的安放而实现分光功能。产品特点：   1.适合室外墙壁的挂墙式、电杆抱箍式供选择。   2.箱体内放置插片式分光器，可安装2个或4个1分8插片式分光器。   3.集熔接、分光、配线于一体，可实现光缆的直熔和接续。   4.上下均可进缆，操作方便，结构合理。   5.光缆固定、接地方便，箱体内有足够的布线空二 特点及结构说明:1:箱体采用PC/ABS合金材料制作,使用寿命达到20年以上.2:双层结构的设计,上层为光分器配线层,下层为光纤熔接层.三:主要技术参数(符合YD/T988-2007通信光缆交接箱要求)1:工作温度：-40℃~+70℃；2:储存温度：-40℃~+70℃；3:工作湿度：≤90%（+30℃时）；4:大气压力：62Kpa～106Kpa；5:绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2X104MΩ/500V(DC)；6:耐电压：接地装置与箱体金工件之间的耐电压不小于3000V（DC）/1min；7:插入损耗：IL≤0.3dB (PC型)； IL≤0.3dB (APC型)；8:回波损耗：RL≥40dB (PC型)；RL≥50dB (UPC型)；RL≥60dB (APC型)；9:互换性：≤0.2dB。  10:接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧。     11:外型尺寸: 尺寸：425*315*110（mm)     12：重：3.3KG 分光分纤箱，适用于多种使用场景：室内、室外、挂墙、挂杆、新老楼盘，FTTH网络 电信网络 数据通信网络 局域网等 ，产品由优质工程塑料注塑成型，能容纳安装4个1x8、2个2x16或1个1x32PLC光分路器，具有防紫、抗腐、阻燃、防水等功能，有2个现有位(下进缆)、4个备用位(可上下进缆)光缆入口和1个现有位(下进缆)、3个备用位 (可上下进缆) 光缆或皮线光缆出口，安装方式可分为壁挂式和抱杆式的安装。 二、 特点及结构说明：1、 箱体、箱盖及翻转板均采用优质工程塑料注塑成型, 具有防紫、抗腐、阻燃、防水等特点,产品的使用寿命达到20年以上。 2、 双层结构的设计,上层（即翻转板，盘绕区设计在翻转板内侧，翻转板内侧的阶梯型绕纤环用于光纤快速连接器接续的反复操作所需的余量）为光分器配线盘绕区;下层（即箱体内底及熔接盘）为光纤熔接盘绕区，为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作。 1. 光分器模块采用抽屉式模块化设计,可安装4个1x8、2个2x16或1个1x32 PLC光分路器，具有很强的互换性和通用性。        1x8          1x16(或2x8)              1x32(或2x16) 三、 主要技术参数(符合YD/T988-2007通信光缆交接箱要求)： 1、 工作环境温度:-30°C~+60°C；2、 环境湿度:：≤95%（+40°C ）；3、  适配器可选SC\FC\LC；4、 光缆进入数量:1x2位(下进缆)、1x4备用位 (可上下进缆)； 5、 皮纤进入数量:32x1位(下进纤)、32x3备用位(可上下进纤)； 6、 箱门开启角度≥180°；翻转板翻转角度≥120°；防水等级IP65 ； 7、 大气压力：70Kpa~106Kpa；1. 接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧； 9、 绝缘电阻:≥2X1000MΩ/500V。
