产品展示列表

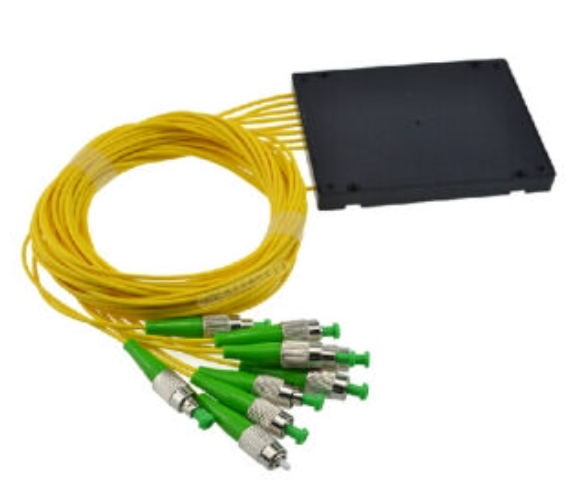

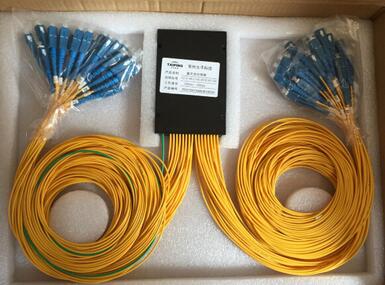

简介是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，特别适用于无源光网络(EPON，GPON，BPON等)中连接局端和终端设备并实现光信号的分路。分类裸纤式，微型（钢管/模块）型，ABS盒型，带分支器型，托盘式，插片式，机架式……应用机架式：安装在19寸的OLT机柜内;在光纤分支入户时，提供的安装设备是标准数字机柜;当ODN需要放置于桌上时。ABS盒式：安装在19寸标准机架内;在光纤分支入户时，提供的安装设备是光缆交接箱;在光纤分支入户时，客户指定的设备内安装。裸纤式： ① 安装在各种类型的尾纤盒内。② 安装在各种类型的测试仪表内及WDM系统。分支器型：①安装在各种类型的光配器材内。②安装在各种类型的光测试仪表内。微型：①安装在光缆接头盒内。②安装在模块盒内。③安装在配线箱内。插片式：本设备是用于FTTX系统中需分光的用户接入点，主要完成进入小区或大楼的光缆成端，具有光纤的固定、开剥、熔接、跳线、分路等功能，分光后以入户光缆的形式进入终端用户。托盘式：适用于各类型的光纤分路器、波分复用器等集成安装使用。选用优质的光纤连接器、适配器，低插入损耗、高回波损耗；注 ：单层托盘最大可配置1分16适配器接口，双层托盘最大可配置1分32适配器接口。优点与缺点 优点1）损耗对传输光波长不敏感，可以满足不同波长的传输需要。（2）分光均匀，可以将信号均匀分配给用户。（3）结构紧凑，体积小,可以直接安装在现有的各种交接箱内，不需特殊设计留出很大的安装空间。（4）单只器件分路通道很多，可以达到32路以上。（5）多路成本低，分路数越多，成本优势越明显。缺点（1）器件制作工艺复杂，技术门槛较高，目前芯片被国外几家公司垄断，国内能够大批量封装生产的企业也只有很少几家。（2）相对于熔融拉锥式分路器成本较高，特别在低通道分路器方面更处于劣势。[1]封装方式 .PLC光分路器的封装是制造光分路器的难点.封装技术直接影响到产品的性能.[2]微型封装:一般为不锈钢,光纤线为裸纤式.(见图 封装01)ABS盒式封装: 为ABS塑胶外壳,常规尺寸(MM)有100*80*10 120*80*18 140*115*18.(见封装02)还裸纤式封装,托盘式,插片式,机架式等.组成部分 内部由一个PLC光分路器芯片和两端的光纤阵列耦合组成。芯片采用半导体工艺在石英基底上生长制作一层分光波导，芯片有一个输入端和N个输出端波导。然后在芯片两端分别耦合输入输出光纤阵列。外部由ABS盒子和方形钢管，光缆及光纤连接头。技术指标 插入损耗。光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。 附加损耗。附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况，不仅有固有损耗的因素，更考虑了分光比的影响。因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。分光比。分光比定义为光分路器各输出端口的输出功率比值，在系统应用中，分光比的确是根据实际系统光节点所需的光功率的多少，确定合适的分光比（平均分配的除外），光分路器的分光比与传输光的波长有关，例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50：50；在传输1.5μm的光时，则变为70：30（之所以出现这种情况，是因为光分路器都有一定的带宽，即分光比基本不变时所传输光信号的频带宽度）。所以在订做光分路器时一定要注明波长。订购须知 ①类型PLC②输入形式1=1 channel ,2=2 Channels③输入光纤类型B=250um Bare Fiber ,L=900um Loose Tube④输入光纤长度1.2M,1.5M 可根据客户要求⑤输出形式04=4Channels,08=Channels,16/32/62~~~~~⑥输出光纤类型B=250um Bare Fiber ,L=900um Loose Tube⑦输出光纤长度1.2M,1.5M 可根据客户要求⑧连接头类型SC/FC/ST/LC/MU/SMA (PC/APC) OR NONE
光分路器 科成光分路器,分光器,一分8光分路器,一分16光分路器与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。1．光分路器的分光原理 光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术。 科成科技熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。对于更多路数的分路器生产可以用多个二分路器组成。

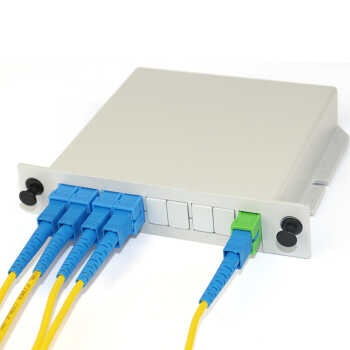

简介是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，特别适用于无源光网络(EPON，GPON，BPON等)中连接局端和终端设备并实现光信号的分路。分类裸纤式，微型（钢管/模块）型，ABS盒型，带分支器型，托盘式，插片式，机架式……应用机架式：安装在19寸的OLT机柜内;在光纤分支入户时，提供的安装设备是标准数字机柜;当ODN需要放置于桌上时。ABS盒式：安装在19寸标准机架内;在光纤分支入户时，提供的安装设备是光缆交接箱;在光纤分支入户时，客户指定的设备内安装。裸纤式： ① 安装在各种类型的尾纤盒内。② 安装在各种类型的测试仪表内及WDM系统。分支器型：①安装在各种类型的光配器材内。②安装在各种类型的光测试仪表内。微型：①安装在光缆接头盒内。②安装在模块盒内。③安装在配线箱内。插片式：本设备是用于FTTX系统中需分光的用户接入点，主要完成进入小区或大楼的光缆成端，具有光纤的固定、开剥、熔接、跳线、分路等功能，分光后以入户光缆的形式进入终端用户。托盘式：适用于各类型的光纤分路器、波分复用器等集成安装使用。选用优质的光纤连接器、适配器，低插入损耗、高回波损耗；注 ：单层托盘最大可配置1分16适配器接口，双层托盘最大可配置1分32适配器接口。优点与缺点 优点1）损耗对传输光波长不敏感，可以满足不同波长的传输需要。（2）分光均匀，可以将信号均匀分配给用户。（3）结构紧凑，体积小,可以直接安装在现有的各种交接箱内，不需特殊设计留出很大的安装空间。（4）单只器件分路通道很多，可以达到32路以上。（5）多路成本低，分路数越多，成本优势越明显。缺点（1）器件制作工艺复杂，技术门槛较高，目前芯片被国外几家公司垄断，国内能够大批量封装生产的企业也只有很少几家。（2）相对于熔融拉锥式分路器成本较高，特别在低通道分路器方面更处于劣势。[1]封装方式 .PLC光分路器的封装是制造光分路器的难点.封装技术直接影响到产品的性能.[2]微型封装:一般为不锈钢,光纤线为裸纤式.(见图 封装01)ABS盒式封装: 为ABS塑胶外壳,常规尺寸(MM)有100*80*10 120*80*18 140*115*18.(见封装02)还裸纤式封装,托盘式,插片式,机架式等.组成部分 内部由一个PLC光分路器芯片和两端的光纤阵列耦合组成。芯片采用半导体工艺在石英基底上生长制作一层分光波导，芯片有一个输入端和N个输出端波导。然后在芯片两端分别耦合输入输出光纤阵列。外部由ABS盒子和方形钢管，光缆及光纤连接头。技术指标 插入损耗。光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。 附加损耗。附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况，不仅有固有损耗的因素，更考虑了分光比的影响。因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。分光比。分光比定义为光分路器各输出端口的输出功率比值，在系统应用中，分光比的确是根据实际系统光节点所需的光功率的多少，确定合适的分光比（平均分配的除外），光分路器的分光比与传输光的波长有关，例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50：50；在传输1.5μm的光时，则变为70：30（之所以出现这种情况，是因为光分路器都有一定的带宽，即分光比基本不变时所传输光信号的频带宽度）。所以在订做光分路器时一定要注明波长。订购须知 ①类型PLC②输入形式1=1 channel ,2=2 Channels③输入光纤类型B=250um Bare Fiber ,L=900um Loose Tube④输入光纤长度1.2M,1.5M 可根据客户要求⑤输出形式04=4Channels,08=Channels,16/32/62~~~~~⑥输出光纤类型B=250um Bare Fiber ,L=900um Loose Tube⑦输出光纤长度1.2M,1.5M 可根据客户要求⑧连接头类型SC/FC/ST/LC/MU/SMA (PC/APC) OR NONE

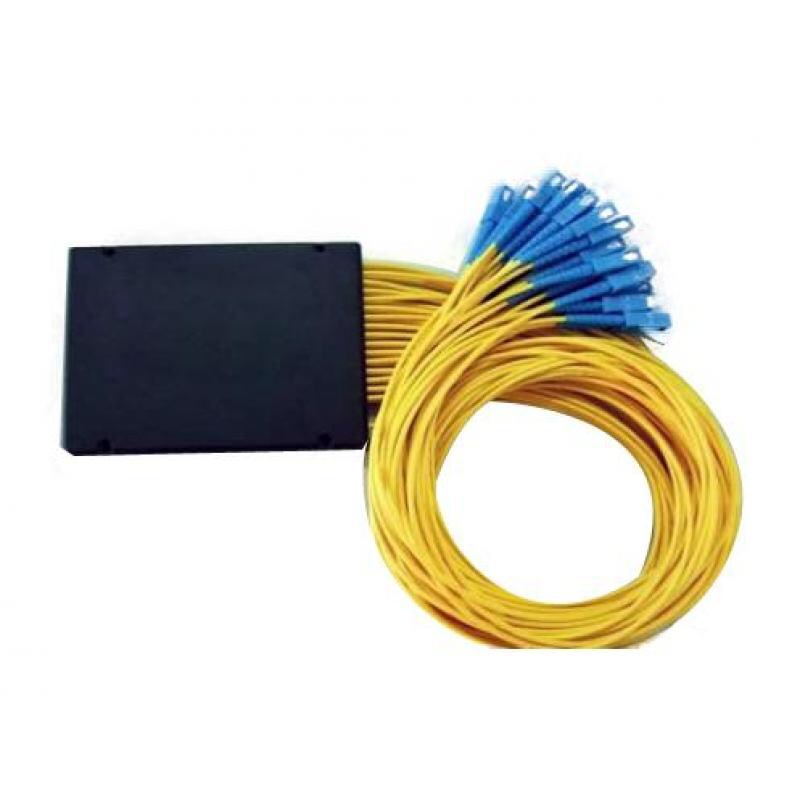

光分路器 科成光分路器,分光器,一分8光分路器,一分16光分路器与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。1．光分路器的分光原理 光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术。 科成科技熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。对于更多路数的分路器生产可以用多个二分路器组成。

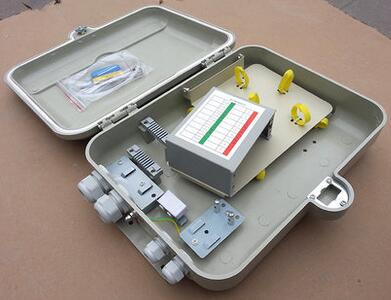

为适应市场需求设计的分纤（分光）箱，分为直熔型、适配器型光缆分纤箱和盒式、插片式光缆分光分纤箱。箱体材料采用优质冷轧钢、不锈钢或复合材料。主要适用在FTTH接入方式下的楼道或户外分光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。并且引入了旁路纤接续功能。直熔型体积小巧，配置多样，特别适合一级分光模式下，放置在楼道、弱电井等场合。适配器型分纤箱除具有分配线功能，还预留分光功能，可灵活配置各种不同规格的盒式光分路器。 上联光缆：容量16-32光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端。进缆方式：室内上进/下进、室外下进。分纤（分光）箱：适用插片式 适配器直接安装。插片式光分路器箱，采用模块化设计，具有二个到四（八）个扩展槽位，将光分插片插入插槽即可。通过灵活的增加光分插片数量来实现端口的扩容，不同容量的光分模块具有通用性和互换性。另配置熔纤盘用于上联光缆的接续。尾纤的存储采用用适配器固定，实现了无跳接。箱体材料采用优质冷轧钢或不锈钢。产品主要适用在FTTH接入方式下的楼道分光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。? 光分插片灵活的配置方式，最大限度为运营商节约初期投资。? 光分插片集光分与适配器为一体，极大的方便了工程施工，也减少了常规盒式光分路器因施工或保管不当造成的损坏。1:4和1:8采用一个插槽，1:16占用2个插槽，1:32占用4个插槽。? 尾纤的存储采用SC适配器固定，客户未开通时，上联尾纤在此停泊，实现了无跳接。? 上联光缆：容量24芯，常规容纳2根光缆进入（可选择特殊设计最大进入4－6根缆,特殊要求订货时需说明）。蝶形光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端，最大32（64）芯。进缆方式：室内上进/下进、室外下进。? 光分路器：适用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32光分路器12芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）16芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）24芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）箱体内部采用翻转式结构，翻转板上方区域用于外部引入光缆与用户引入光缆对接。翻转板下方区域用于各类光缆、尾纤走线以及外部引入光缆成端熔接等功能，其中支持外部引入光缆上下方进线要求，。36芯尺寸为W*H*D(mm)=320*420*125mm（长、宽为含裙边尺寸）。箱体内部采用翻转式结构，翻转板上方区域用于外部引入光缆与用户引入光缆对接。翻转板下方区域用于各类光缆、尾纤走线以及外部引入光缆成端熔接等功能，其中支持外部引入光缆上下方进线要求。插卡式32芯尺寸为W*H*D(mm)=320*420*125mm（长、宽为含裙边尺寸）

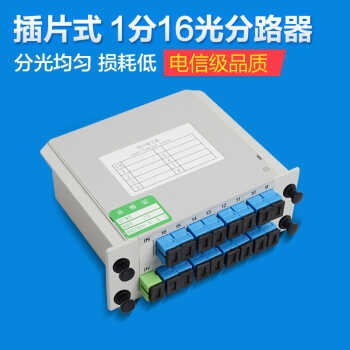

简介是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，特别适用于无源光网络(EPON，GPON，BPON等)中连接局端和终端设备并实现光信号的分路。分类裸纤式，微型（钢管/模块）型，ABS盒型，带分支器型，托盘式，插片式，机架式……应用机架式：安装在19寸的OLT机柜内;在光纤分支入户时，提供的安装设备是标准数字机柜;当ODN需要放置于桌上时。ABS盒式：安装在19寸标准机架内;在光纤分支入户时，提供的安装设备是光缆交接箱;在光纤分支入户时，客户指定的设备内安装。裸纤式： ① 安装在各种类型的尾纤盒内。② 安装在各种类型的测试仪表内及WDM系统。分支器型：①安装在各种类型的光配器材内。②安装在各种类型的光测试仪表内。微型：①安装在光缆接头盒内。②安装在模块盒内。③安装在配线箱内。插片式：本设备是用于FTTX系统中需分光的用户接入点，主要完成进入小区或大楼的光缆成端，具有光纤的固定、开剥、熔接、跳线、分路等功能，分光后以入户光缆的形式进入终端用户。托盘式：适用于各类型的光纤分路器、波分复用器等集成安装使用。选用优质的光纤连接器、适配器，低插入损耗、高回波损耗；注 ：单层托盘最大可配置1分16适配器接口，双层托盘最大可配置1分32适配器接口。优点与缺点 优点1）损耗对传输光波长不敏感，可以满足不同波长的传输需要。（2）分光均匀，可以将信号均匀分配给用户。（3）结构紧凑，体积小,可以直接安装在现有的各种交接箱内，不需特殊设计留出很大的安装空间。（4）单只器件分路通道很多，可以达到32路以上。（5）多路成本低，分路数越多，成本优势越明显。缺点（1）器件制作工艺复杂，技术门槛较高，目前芯片被国外几家公司垄断，国内能够大批量封装生产的企业也只有很少几家。（2）相对于熔融拉锥式分路器成本较高，特别在低通道分路器方面更处于劣势。[1]封装方式 .PLC光分路器的封装是制造光分路器的难点.封装技术直接影响到产品的性能.[2]微型封装:一般为不锈钢,光纤线为裸纤式.(见图 封装01)ABS盒式封装: 为ABS塑胶外壳,常规尺寸(MM)有100*80*10 120*80*18 140*115*18.(见封装02)还裸纤式封装,托盘式,插片式,机架式等.组成部分 内部由一个PLC光分路器芯片和两端的光纤阵列耦合组成。芯片采用半导体工艺在石英基底上生长制作一层分光波导，芯片有一个输入端和N个输出端波导。然后在芯片两端分别耦合输入输出光纤阵列。外部由ABS盒子和方形钢管，光缆及光纤连接头。技术指标 插入损耗。光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。 附加损耗。附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况，不仅有固有损耗的因素，更考虑了分光比的影响。因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。分光比。分光比定义为光分路器各输出端口的输出功率比值，在系统应用中，分光比的确是根据实际系统光节点所需的光功率的多少，确定合适的分光比（平均分配的除外），光分路器的分光比与传输光的波长有关，例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50：50；在传输1.5μm的光时，则变为70：30（之所以出现这种情况，是因为光分路器都有一定的带宽，即分光比基本不变时所传输光信号的频带宽度）。所以在订做光分路器时一定要注明波长。订购须知 ①类型PLC②输入形式1=1 channel ,2=2 Channels③输入光纤类型B=250um Bare Fiber ,L=900um Loose Tube④输入光纤长度1.2M,1.5M 可根据客户要求⑤输出形式04=4Channels,08=Channels,16/32/62~~~~~⑥输出光纤类型B=250um Bare Fiber ,L=900um Loose Tube⑦输出光纤长度1.2M,1.5M 可根据客户要求⑧连接头类型SC/FC/ST/LC/MU/SMA (PC/APC) OR NONE

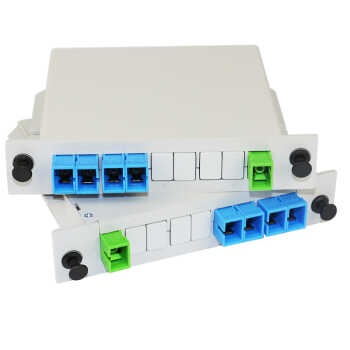

光分路器 科成光分路器,分光器,一分8光分路器,一分16光分路器与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。1．光分路器的分光原理 光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术。 科成科技熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。对于更多路数的分路器生产可以用多个二分路器组成。

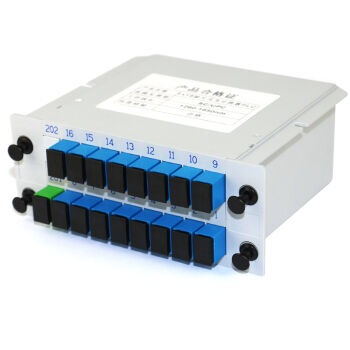

光分路器 科成光分路器,分光器,一分8光分路器,一分16光分路器与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。1．光分路器的分光原理 光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术。 科成科技熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。对于更多路数的分路器生产可以用多个二分路器组成。

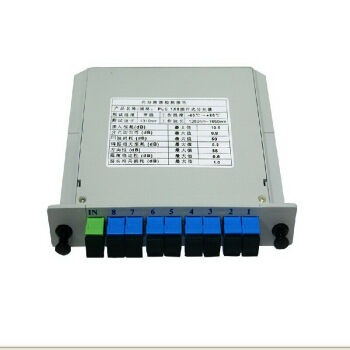

光分路器 科成光分路器,分光器,一分8光分路器,一分16光分路器与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。1．光分路器的分光原理 光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术。 科成科技熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。对于更多路数的分路器生产可以用多个二分路器组成。
束状尾纤 一、产品简介 1.束状尾纤，又称尾纤束，只有一端有连接头，而另一端是一根光纤的断头，通过熔接与其他光缆纤 芯相连，常出现在光纤终端盒内，用于连接光缆与终端设备。 2.尾纤分为多模尾纤和单模尾纤。多模尾纤为橙色，波长为850nm，传输距离为500m，用于短距离互联。 3.单模尾纤为黄色，波长有两种，1310nm和1550nm，传输距离分别为10km和40km。 4.它由12根尾纤组成，颜色依次为：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝。 二、产品特性 1.束状尾纤由符合全色谱规范的康宁紧套光纤，外包芳纶纤维加强元件，再包裹具有一定阻燃性能的聚氯乙烯外护套构成，广泛应用于传输线路与终端设备之间的密集连接。 2.用途 ：CATV、 局域网/接入网、 电信网络/Gigabit数据网络测试、医疗设备、其它工业及军事应用 3.特点 ： 4.符合ANSI, Bellcore,TIA/EIA,IEC等国际标准及国内电信行业标准 5.实现了光纤传输的活动连接 6.插入损耗小，回波损耗大 7.良好的互换性和重复性 三、技术指标 1.插入损耗：≤0.2dB 2.回波损耗：≥60dB 3.工作温度：-40℃～+80℃ 4.重 复 性： ≤0.1dB 5.互 换 性： ≤0.2dB 6.插拔次数：＞1000次 7.抗拉强度：0~15Kg
