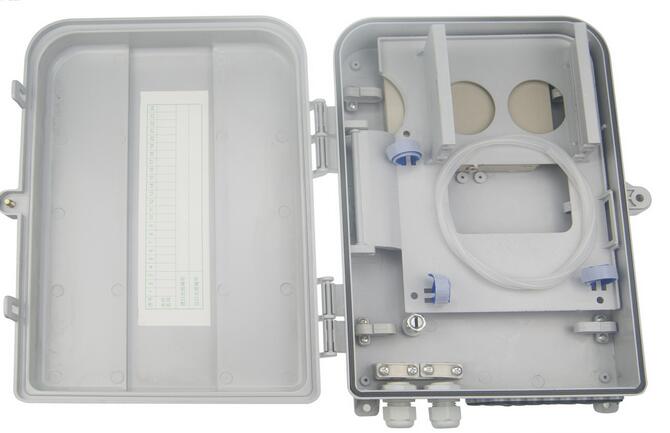

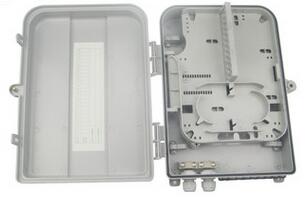

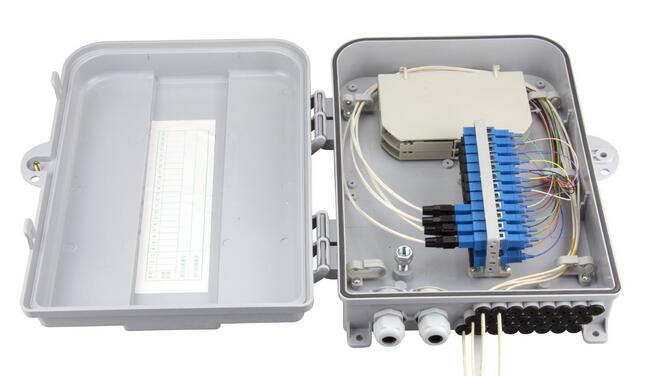

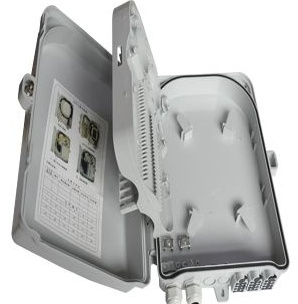

为适应市场需求设计的分纤（分光）箱，分为直熔型、适配器型光缆分纤箱和盒式、插片式光缆分光分纤箱。箱体材料采用优质冷轧钢、不锈钢或复合材料。主要适用在FTTH接入方式下的楼道或户外分光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。并且引入了旁路纤接续功能。直熔型体积小巧，配置多样，特别适合一级分光模式下，放置在楼道、弱电井等场合。适配器型分纤箱除具有分配线功能，还预留分光功能，可灵活配置各种不同规格的盒式光分路器。     上联光缆：容量16-32光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端。进缆方式：室内上进/下进、室外下进。分纤（分光）箱：适用插片式 适配器直接安装。插片式光分路器箱，采用模块化设计，具有二个到四（八）个扩展槽位，将光分插片插入插槽即可。通过灵活的增加光分插片数量来实现端口的扩容，不同容量的光分模块具有通用性和互换性。另配置熔纤盘用于上联光缆的接续。尾纤的存储采用用适配器固定，实现了无跳接。箱体材料采用优质冷轧钢或不锈钢。产品主要适用在FTTH接入方式下的楼道分光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。?      光分插片灵活的配置方式，最大限度为运营商节约初期投资。?      光分插片集光分与适配器为一体，极大的方便了工程施工，也减少了常规盒式光分路器因施工或保管不当造成的损坏。1:4和1:8采用一个插槽，1:16占用2个插槽，1:32占用4个插槽。?      尾纤的存储采用SC适配器固定，客户未开通时，上联尾纤在此停泊，实现了无跳接。?      上联光缆：容量24芯，常规容纳2根光缆进入（可选择特殊设计最大进入4－6根缆,特殊要求订货时需说明）。蝶形光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端，最大32（64）芯。进缆方式：室内上进/下进、室外下进。?      光分路器：适用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32光分路器12芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）16芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）24芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）箱体内部采用翻转式结构，翻转板上方区域用于外部引入光缆与用户引入光缆对接。翻转板下方区域用于各类光缆、尾纤走线以及外部引入光缆成端熔接等功能，其中支持外部引入光缆上下方进线要求，。36芯尺寸为W*H*D(mm)=320*420*125mm（长、宽为含裙边尺寸）。箱体内部采用翻转式结构，翻转板上方区域用于外部引入光缆与用户引入光缆对接。翻转板下方区域用于各类光缆、尾纤走线以及外部引入光缆成端熔接等功能，其中支持外部引入光缆上下方进线要求。插卡式32芯尺寸为W*H*D(mm)=320*420*125mm（长、宽为含裙边尺寸）一 产品简介:产品概述：  安装在室外墙壁、电杆等位置，可以方便完成光缆的接续和分配功能，并能满足光分路器的安放而实现分光功能。产品特点：   1.适合室外墙壁的挂墙式、电杆抱箍式供选择。   2.箱体内放置插片式分光器，可安装2个或4个1分8插片式分光器。   3.集熔接、分光、配线于一体，可实现光缆的直熔和接续。   4.上下均可进缆，操作方便，结构合理。   5.光缆固定、接地方便，箱体内有足够的布线空二 特点及结构说明:1:箱体采用PC/ABS合金材料制作,使用寿命达到20年以上.2:双层结构的设计,上层为光分器配线层,下层为光纤熔接层.三:主要技术参数(符合YD/T988-2007通信光缆交接箱要求)1:工作温度：-40℃~+70℃；2:储存温度：-40℃~+70℃；3:工作湿度：≤90%（+30℃时）；4:大气压力：62Kpa～106Kpa；5:绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2X104MΩ/500V(DC)；6:耐电压：接地装置与箱体金工件之间的耐电压不小于3000V（DC）/1min；7:插入损耗：IL≤0.3dB (PC型)； IL≤0.3dB (APC型)；8:回波损耗：RL≥40dB (PC型)；RL≥50dB (UPC型)；RL≥60dB (APC型)；9:互换性：≤0.2dB。  10:接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧。     11:外型尺寸: 尺寸：425*315*110（mm)     12：重：3.3KG 分光分纤箱，适用于多种使用场景：室内、室外、挂墙、挂杆、新老楼盘，FTTH网络 电信网络 数据通信网络 局域网等 ，产品由优质工程塑料注塑成型，能容纳安装4个1x8、2个2x16或1个1x32PLC光分路器，具有防紫、抗腐、阻燃、防水等功能，有2个现有位(下进缆)、4个备用位(可上下进缆)光缆入口和1个现有位(下进缆)、3个备用位 (可上下进缆) 光缆或皮线光缆出口，安装方式可分为壁挂式和抱杆式的安装。 二、 特点及结构说明：1、 箱体、箱盖及翻转板均采用优质工程塑料注塑成型, 具有防紫、抗腐、阻燃、防水等特点,产品的使用寿命达到20年以上。 2、 双层结构的设计,上层（即翻转板，盘绕区设计在翻转板内侧，翻转板内侧的阶梯型绕纤环用于光纤快速连接器接续的反复操作所需的余量）为光分器配线盘绕区;下层（即箱体内底及熔接盘）为光纤熔接盘绕区，为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作。 1. 光分器模块采用抽屉式模块化设计,可安装4个1x8、2个2x16或1个1x32 PLC光分路器，具有很强的互换性和通用性。        1x8          1x16(或2x8)              1x32(或2x16) 三、 主要技术参数(符合YD/T988-2007通信光缆交接箱要求)： 1、 工作环境温度:-30°C~+60°C；2、 环境湿度:：≤95%（+40°C ）；3、  适配器可选SC\FC\LC；4、 光缆进入数量:1x2位(下进缆)、1x4备用位 (可上下进缆)； 5、 皮纤进入数量:32x1位(下进纤)、32x3备用位(可上下进纤)； 6、 箱门开启角度≥180°；翻转板翻转角度≥120°；防水等级IP65 ； 7、 大气压力：70Kpa~106Kpa；1. 接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧； 9、 绝缘电阻:≥2X1000MΩ/500V。

‍

为适应市场需求设计的分纤（分光）箱，分为直熔型、适配器型光缆分纤箱和盒式、插片式光缆分光分纤箱。箱体材料采用优质冷轧钢、不锈钢或复合材料。主要适用在FTTH接入方式下的楼道或户外分光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。并且引入了旁路纤接续功能。直熔型体积小巧，配置多样，特别适合一级分光模式下，放置在楼道、弱电井等场合。适配器型分纤箱除具有分配线功能，还预留分光功能，可灵活配置各种不同规格的盒式光分路器。     上联光缆：容量16-32光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端。进缆方式：室内上进/下进、室外下进。分纤（分光）箱：适用插片式 适配器直接安装。插片式光分路器箱，采用模块化设计，具有二个到四（八）个扩展槽位，将光分插片插入插槽即可。通过灵活的增加光分插片数量来实现端口的扩容，不同容量的光分模块具有通用性和互换性。另配置熔纤盘用于上联光缆的接续。尾纤的存储采用用适配器固定，实现了无跳接。箱体材料采用优质冷轧钢或不锈钢。产品主要适用在FTTH接入方式下的楼道分光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。?      光分插片灵活的配置方式，最大限度为运营商节约初期投资。?      光分插片集光分与适配器为一体，极大的方便了工程施工，也减少了常规盒式光分路器因施工或保管不当造成的损坏。1:4和1:8采用一个插槽，1:16占用2个插槽，1:32占用4个插槽。?      尾纤的存储采用SC适配器固定，客户未开通时，上联尾纤在此停泊，实现了无跳接。?      上联光缆：容量24芯，常规容纳2根光缆进入（可选择特殊设计最大进入4－6根缆,特殊要求订货时需说明）。蝶形光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端，最大32（64）芯。进缆方式：室内上进/下进、室外下进。?      光分路器：适用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32光分路器12芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）16芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）24芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）箱体内部采用翻转式结构，翻转板上方区域用于外部引入光缆与用户引入光缆对接。翻转板下方区域用于各类光缆、尾纤走线以及外部引入光缆成端熔接等功能，其中支持外部引入光缆上下方进线要求，。36芯尺寸为W*H*D(mm)=320*420*125mm（长、宽为含裙边尺寸）。箱体内部采用翻转式结构，翻转板上方区域用于外部引入光缆与用户引入光缆对接。翻转板下方区域用于各类光缆、尾纤走线以及外部引入光缆成端熔接等功能，其中支持外部引入光缆上下方进线要求。插卡式32芯尺寸为W*H*D(mm)=320*420*125mm（长、宽为含裙边尺寸）一 产品简介:产品概述：  安装在室外墙壁、电杆等位置，可以方便完成光缆的接续和分配功能，并能满足光分路器的安放而实现分光功能。产品特点：   1.适合室外墙壁的挂墙式、电杆抱箍式供选择。   2.箱体内放置插片式分光器，可安装2个或4个1分8插片式分光器。   3.集熔接、分光、配线于一体，可实现光缆的直熔和接续。   4.上下均可进缆，操作方便，结构合理。   5.光缆固定、接地方便，箱体内有足够的布线空二 特点及结构说明:1:箱体采用PC/ABS合金材料制作,使用寿命达到20年以上.2:双层结构的设计,上层为光分器配线层,下层为光纤熔接层.三:主要技术参数(符合YD/T988-2007通信光缆交接箱要求)1:工作温度：-40℃~+70℃；2:储存温度：-40℃~+70℃；3:工作湿度：≤90%（+30℃时）；4:大气压力：62Kpa～106Kpa；5:绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2X104MΩ/500V(DC)；6:耐电压：接地装置与箱体金工件之间的耐电压不小于3000V（DC）/1min；7:插入损耗：IL≤0.3dB (PC型)； IL≤0.3dB (APC型)；8:回波损耗：RL≥40dB (PC型)；RL≥50dB (UPC型)；RL≥60dB (APC型)；9:互换性：≤0.2dB。  10:接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧。     11:外型尺寸: 尺寸：425*315*110（mm)     12：重：3.3KG 分光分纤箱，适用于多种使用场景：室内、室外、挂墙、挂杆、新老楼盘，FTTH网络 电信网络 数据通信网络 局域网等 ，产品由优质工程塑料注塑成型，能容纳安装4个1x8、2个2x16或1个1x32PLC光分路器，具有防紫、抗腐、阻燃、防水等功能，有2个现有位(下进缆)、4个备用位(可上下进缆)光缆入口和1个现有位(下进缆)、3个备用位 (可上下进缆) 光缆或皮线光缆出口，安装方式可分为壁挂式和抱杆式的安装。 二、 特点及结构说明：1、 箱体、箱盖及翻转板均采用优质工程塑料注塑成型, 具有防紫、抗腐、阻燃、防水等特点,产品的使用寿命达到20年以上。 2、 双层结构的设计,上层（即翻转板，盘绕区设计在翻转板内侧，翻转板内侧的阶梯型绕纤环用于光纤快速连接器接续的反复操作所需的余量）为光分器配线盘绕区;下层（即箱体内底及熔接盘）为光纤熔接盘绕区，为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作。 1. 光分器模块采用抽屉式模块化设计,可安装4个1x8、2个2x16或1个1x32 PLC光分路器，具有很强的互换性和通用性。        1x8          1x16(或2x8)              1x32(或2x16) 三、 主要技术参数(符合YD/T988-2007通信光缆交接箱要求)： 1、 工作环境温度:-30°C~+60°C；2、 环境湿度:：≤95%（+40°C ）；3、  适配器可选SC\FC\LC；4、 光缆进入数量:1x2位(下进缆)、1x4备用位 (可上下进缆)； 5、 皮纤进入数量:32x1位(下进纤)、32x3备用位(可上下进纤)； 6、 箱门开启角度≥180°；翻转板翻转角度≥120°；防水等级IP65 ； 7、 大气压力：70Kpa~106Kpa；1. 接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧； 9、 绝缘电阻:≥2X1000MΩ/500V。

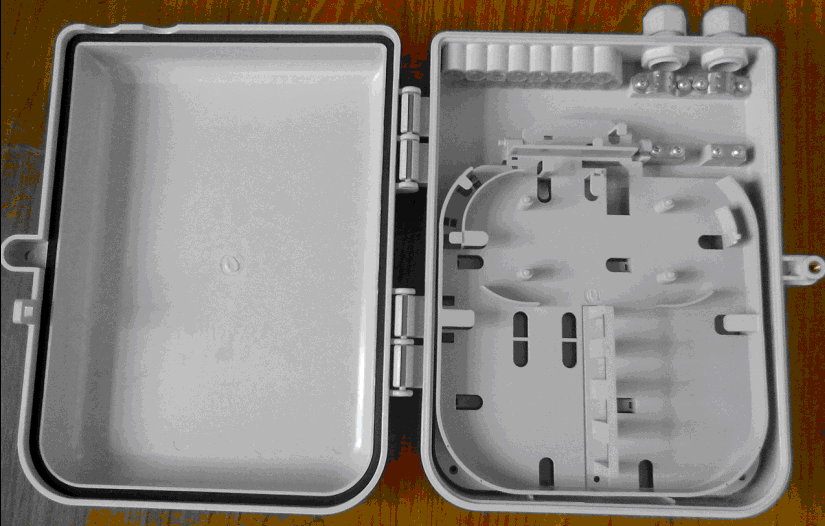

光缆分纤箱是用于室外、楼道内或室内连接主干光缆与配线光缆的接口设备 。光缆分纤箱工作条件光纤配线箱必须能在下表规定的环境下可靠工作。使用条件类型工作温度相对湿度大气压力室内-10℃～+40℃≤85%(+30℃)70kPa～106kPa室外-40℃～+60℃≤95%(+40℃)外观与结构外观a) 楼道（室内，外）光纤分纤箱箱体应完整，各塑料件无毛刺、无气泡、无龟裂、无空洞、无翘曲、无杂质等缺陷，热变形温度≥85℃，满足线路使用寿命15年要求。b) 楼道（室内，外）光纤分纤箱箱体其内部金属板材采用Q235冷轧板，厚度不小于1.2mm,表面镀锌处理，箱体上下安装板采用Q235冷轧板，厚度不小于2mm,，采用镀锌后喷塑处理。 室外型另配置抱杆安装铁件，采用不锈钢或铁附件热镀锌处理。c) 采用喷塑处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于GB，T 9286-1998标准表1中的2级要求。表面光洁，色泽均匀，不存在起皮、掉漆、锈蚀等缺陷，无流挂、划痕、露底、气泡和发白等现象。d) 楼道（室内，外）光纤分纤箱相关配件采用的非金属复合材料（塑料），燃烧性能应符合GB，T 2408-2008 中的规定，e) 楼道（室内，外）光纤分纤箱表面涂层的颜色按色谱：GSB05-1426-200中灰（同类色参考潘通-中灰445，亚光色）。f) 光纤配线箱箱体正面左上侧必须有中国联通LOGO 标志，颜色为红色，并按中国联通商标同比例缩放。g) 光纤配线箱箱的表面颜色宜便于识别和标识，并与环境相协调。

光缆分纤箱是用于室外、楼道内或室内连接主干光缆与配线光缆的接口设备 。光缆分纤箱工作条件光纤配线箱必须能在下表规定的环境下可靠工作。使用条件类型工作温度相对湿度大气压力室内-10℃～+40℃≤85%(+30℃)70kPa～106kPa室外-40℃～+60℃≤95%(+40℃)外观与结构外观a) 楼道（室内，外）光纤分纤箱箱体应完整，各塑料件无毛刺、无气泡、无龟裂、无空洞、无翘曲、无杂质等缺陷，热变形温度≥85℃，满足线路使用寿命15年要求。b) 楼道（室内，外）光纤分纤箱箱体其内部金属板材采用Q235冷轧板，厚度不小于1.2mm,表面镀锌处理，箱体上下安装板采用Q235冷轧板，厚度不小于2mm,，采用镀锌后喷塑处理。 室外型另配置抱杆安装铁件，采用不锈钢或铁附件热镀锌处理。c) 采用喷塑处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于GB，T 9286-1998标准表1中的2级要求。表面光洁，色泽均匀，不存在起皮、掉漆、锈蚀等缺陷，无流挂、划痕、露底、气泡和发白等现象。d) 楼道（室内，外）光纤分纤箱相关配件采用的非金属复合材料（塑料），燃烧性能应符合GB，T 2408-2008 中的规定，e) 楼道（室内，外）光纤分纤箱表面涂层的颜色按色谱：GSB05-1426-200中灰（同类色参考潘通-中灰445，亚光色）。f) 光纤配线箱箱体正面左上侧必须有中国联通LOGO 标志，颜色为红色，并按中国联通商标同比例缩放。g) 光纤配线箱箱的表面颜色宜便于识别和标识，并与环境相协调。

分纤（分光）箱，分为直熔型、适配器型光缆分纤箱和盒式、插片式光缆分光分纤箱。箱体材料采用优质冷轧钢、不锈钢或复合材料。主要适用在FTTH接入方式下的楼道或户外分光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。并且引入了旁路纤接续功能。直熔型体积小巧，配置多样，特别适合一级分光模式下，放置在楼道、弱电井等场合。适配器型分纤箱除具有分配线功能，还预留分光功能，可灵活配置各种不同规格的盒式光分路器。     上联光缆：容量16-32光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端。进缆方式：室内上进/下进、室外下进。分纤（分光）箱：适用插片式 适配器直接安装。插片式光分路器箱，采用模块化设计，具有二个到四（八）个扩展槽位，将光分插片插入插槽即可。通过灵活的增加光分插片数量来实现端口的扩容，不同容量的光分模块具有通用性和互换性。另配置熔纤盘用于上联光缆的接续。尾纤的存储采用用适配器固定，实现了无跳接。箱体材料采用优质冷轧钢或不锈钢。产品主要适用在FTTH接入方式下的楼道分光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。?      光分插片灵活的配置方式，最大限度为运营商节约初期投资。?      光分插片集光分与适配器为一体，极大的方便了工程施工，也减少了常规盒式光分路器因施工或保管不当造成的损坏。1:4和1:8采用一个插槽，1:16占用2个插槽，1:32占用4个插槽。?      尾纤的存储采用SC适配器固定，客户未开通时，上联尾纤在此停泊，实现了无跳接。?      上联光缆：容量24芯，常规容纳2根光缆进入（可选择特殊设计最大进入4－6根缆,特殊要求订货时需说明）。蝶形光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端，最大32（64）芯。进缆方式：室内上进/下进、室外下进。?      光分路器：适用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32光分路器12芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）16芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）24芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）箱体内部采用翻转式结构，翻转板上方区域用于外部引入光缆与用户引入光缆对接。翻转板下方区域用于各类光缆、尾纤走线以及外部引入光缆成端熔接等功能，其中支持外部引入光缆上下方进线要求，。36芯尺寸为W*H*D(mm)=320*420*125mm（长、宽为含裙边尺寸）。箱体内部采用翻转式结构，翻转板上方区域用于外部引入光缆与用户引入光缆对接。翻转板下方区域用于各类光缆、尾纤走线以及外部引入光缆成端熔接等功能，其中支持外部引入光缆上下方进线要求。插卡式32芯尺寸为W*H*D(mm)=320*420*125mm（长、宽为含裙边尺寸）一 产品简介:产品概述：  安装在室外墙壁、电杆等位置，可以方便完成光缆的接续和分配功能，并能满足光分路器的安放而实现分光功能。产品特点：   1.适合室外墙壁的挂墙式、电杆抱箍式供选择。   2.箱体内放置插片式分光器，可安装2个或4个1分8插片式分光器。   3.集熔接、分光、配线于一体，可实现光缆的直熔和接续。   4.上下均可进缆，操作方便，结构合理。   5.光缆固定、接地方便，箱体内有足够的布线空二 特点及结构说明:1:箱体采用PC/ABS合金材料制作,使用寿命达到20年以上.2:双层结构的设计,上层为光分器配线层,下层为光纤熔接层.三:主要技术参数(符合YD/T988-2007通信光缆交接箱要求)1:工作温度：-40℃~+70℃；2:储存温度：-40℃~+70℃；3:工作湿度：≤90%（+30℃时）；4:大气压力：62Kpa～106Kpa；5:绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2X104MΩ/500V(DC)；6:耐电压：接地装置与箱体金工件之间的耐电压不小于3000V（DC）/1min；7:插入损耗：IL≤0.3dB (PC型)； IL≤0.3dB (APC型)；8:回波损耗：RL≥40dB (PC型)；RL≥50dB (UPC型)；RL≥60dB (APC型)；9:互换性：≤0.2dB。  10:接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧。     11:外型尺寸: 尺寸：425*315*110（mm)     12：重：3.3KG
