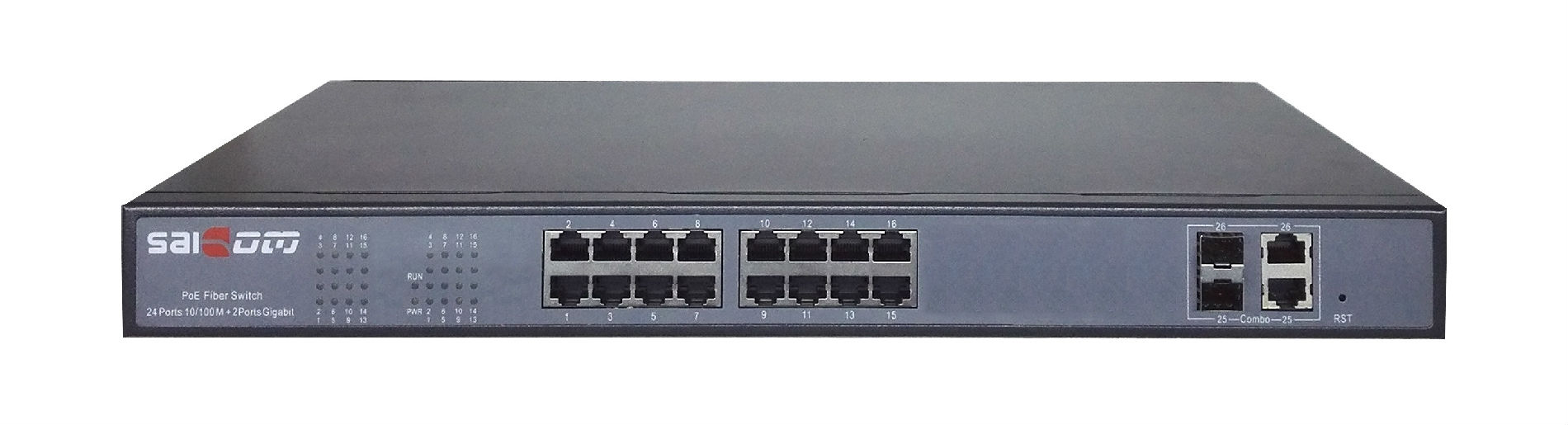

产品特点◆ 支持通过5类以太网线的无线访问点(AP）和网络监控摄像头(IP cameras）供电◆ 1～16端口支持标准IEEE802.3af供电(端口供电功率最大为15.4W)◆ 16个10/100 Mbps +2个10/100/1000Mbps自适应RJ45端口，2个SFP复用千兆上联光口◆ 符合IEEE 802.3 10Base-T和IEEE 802.3u 100Base-TX标准◆ 流控方式：全双工采用IEEE 802.3x标准，半双工采用Back pressure标准◆ 支持端口自动翻转（Auto MDI/MDIX）◆ 支持网络端口防雷（AC电源口：差模 +/-2kV，共模 +/-4kV）◆ 最大PoE 功率：270W（所有 PoE 端口，端口 1～16端口）◆ 采用存储转发的交换机制◆ 所有端口支持线速交换，64～1536帧长范围内均可达到线速◆ 标准2U机架设计，方便机柜安装模式◆ 零配置特性电源是自动供给到自适应的设备，即插即用，无需软件和协议转换两个千兆光电复用端口两个内置的千兆端口提供了快速的连接到服务器或千兆速率的背板。使用16个10/100 Mbps 端口，2个铜缆10/100/1000 Mbps 端口和2个可选用光纤连接的 SFP 插槽的有效的连通性，可以让成长型的商业网络，教室和工作组能从出众的性能和维持网络扩展的需求中获益。这高性能的交换机特色的无阻塞，线速的体系结构，具有为最大量文件传输的8.8Gbps 交换能力。所有的18个 RJ45端口能自动协商最高的连接速度和 Auto Uplink™ 技术支持可保证正确的网络连接。灵活的选择插入最大16个以太网或快速以太网设备，或者混合接入最多16个基于 IP 的802.3af 以太网供电（PoE）设备，最优化的安装和网络设备的电源管理，像无线接入点（AP）、IP 语音（VoIP）电话和基于IP的摄像头。以太网供电（IEEE802.3af）性能适合大多数新建设的网络提高设备效率，减少安装的时间和费用。轻松的部署你的无线接入点AP和IP摄像头，消除了需要电源插座的限制和给予你所有PoE设备不间断的供电。方便的位于前面板的状态显示灯更容易观察交换机的状态和更方便解决故障。非网管交换机的“即插即用”特性。可靠的最后，这个耐用的交换机是一个19英寸的金属机箱。包装盒内已包含了配套的机架套件。适用环境◆ 百万高清监控传输与供电◆ 无线AP布局传输与供电◆ 网络电话传输、智能家居系统◆ 城市智能交通监控系统（ITS）、平安城市、无线城市◆ 高速公路监控系统、电子道路监控、抓拍系统◆ 大型厂矿企业安防监控系统、网络多功能系统◆ 远程多媒体教学/ 校园监控、电视会议系统◆ 楼宇对讲、无线通信 、视频监控订购信息：产品型号：SKMSWG-1116PF产品描述：16个百兆端口+2个千兆光电复用口交换机，其中支持1-16口支持PoE，IEEE 802.3af国际标准，单端口供电功率15.4W,整机总功率270W订购备注：默认PoE供电方式为末端跨接法（12、36线对），可选订中间跨接法（45、78线对）PoE供电方式

‍

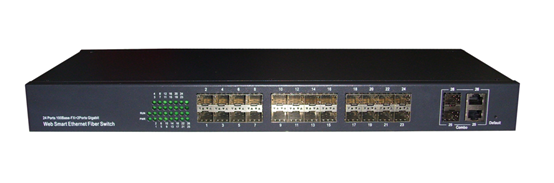

一、商品描述本系列产品是以太网IEEE802.3介质转换器，主要用于光纤网远距离（20/40/60/80/120公里）传输，千兆端口完全支持10/100/1000M或10M、100M、1000M的传输速率，光口和电口都可以工作于10M、100M、1000M速率下的传输应用。本设备提供2个千兆UTP电口与2个千兆+24个百兆光口，多台设备组成链路式/环路式网络，便于节省光纤资源。 二、功能特性◆ 24个100Base-FX光口、2个1000Base-X光口和2个1000Base-T电口组成； ◆ 标准：符合IEEE802.3z/A； ◆ 以太网电口支持全双工和半双工网络通信，带有自动协商能力； ◆ 以太网口支持AUTO-MDIX（交叉线和直连线自适应）； ◆ 32Gbps高背板带宽，二层交换包转发率达到线速； ◆ 能检测当光信号丢失时为对端设备掉电或是光纤不通，并通过指示灯指示告警； ◆ 光交换机电口是10/100/1000M自适应端口，将根据所连接对方设备电口听最高速率来设置自身速率； ◆ 无中继传输距离可达2∽120公里； ◆ 单纤/双纤，单模/多模； ◆ 接口：SC/FC/LC SFP/LC（默认）； ◆ 电源：外置电源 220V/5V、2A , 内置电源 AC220V ;  三、技术参数以太网电口＞电口：接口数量：2；接口类型：RJ45，10/100/1000M,＞速率：10/100/1000M自适应，全/半双工完全自适应＞协议：支持IEEE 802.3，IEEE 802.1Q（VLAN）＞MAC地址表：可以学习4096个MAC地址＞物理接口：RJ45座，支持Auto-MDIX（交叉/直通线自适应） 光接口＞光口：接口数量：24；接口类型：SFP，100M接口数量：2 ；接口类型：SFP，1000M＞波长：单模1310nm/1550nm多模850nm/1310nm（可选） ＞光纤芯数：单纤/双纤（可选）＞发送功率：-9dBm∽-5dBm　＞传输长度：单模 20/40/60/80/100/120km 多模 2km（可选）＞接收灵敏度：优于-36dBm　 ＞连接器：SC/FC/LC,默认：SFP 机械特性＞外壳：IP30防护等级，金属外壳＞安装方式：桌面式、壁挂式 行业标准＞EMI：FCC Part 15. CISPR（EN55022） class A＞EMS：EN61000-4-2（ESD），EN61000-4-3（RS），EN61000-4-4（EFT），EN61000-4-5（Surge），EN61000-4-6（CS），EN61000-4-6（共模传导）＞工业：IEC6100-6-2＞铁路：EN50155.EN50121-4＞交通：NEMA TS-2＞煤炭：GB/T3836.1/2/3/4＞机械：IEC68-2-6/27/32 工作环境＞工作温度：0~50℃＞储存温度：-20~70℃＞相对湿度：5~90%（无凝露） 电源 ＞电源： AC22V(内置）

一、产品特性：（6个百兆电口 +2千兆光口+ 2百兆光口）   1. 2个1000Base-X、2个100Base-FX(SFP)光口和6个100Base-TX电口组成；   2. 标准：符合IEEE802.3z/A ；   3. 100 Mbps 或10/100 Mbps、全双工/半双工自动协商，可平滑升级；      4. 通过WEB界面管理和设置IP、VLAN划分、流量限速等；   5. 能进行基PORT的VLAN划分，此种划分方法不影响远端设备；   6. 内置高效交换核心，减少广播风暴，流量控制，CRC差错校验；   7. 802.1Q VLAN 划分，此时本、远端的接口可划分为相同VALN；   8. 环网式具有自愈功能，增强了系统生存能力；   9. 无中继传输距离可达2∽120公里；  10. 两个光口支持上连与下连，多台设备可以组成级连型以太网网络；  11. SFP光模块，单模/多模，单纤/双纤（可选）；  12. 电源：220V/5V;2A；  13. 支持台式、壁挂；  14. 全面的指示灯状态显示；   15. 可设置全透明传输，数据包长度不受限制；   16. 支持多种网络协议和布线标准；   17. 高度的系统可靠性及稳定性；   18. 原器件选择世界大工业产品厂商的主流器件；   19. 主要采用WEB网管方式，操作界面简洁直观,实现功能全面。                           二、产品兼容协议          IEEE 802.3 Ethernet          IEEE 802.3u FastEthernet          IEEE802.3x Autonegotiation          IEEE 802.1d Spanning Tree          IEEE 802.1p Qos          IEEE 802.1Q VLAN TAG     行业标准          EMI：FCC Part 15. CISPR(EN55022) class A          EMS：               EN61000-4-2(ESD)，EN61000-4-3(RS)，               EN61000-4-4(EFT)，EN61000-4-5(Surge)，               EN61000-4-6(CS)，EN61000-4-6(共模传导)          工业：IEC6100-6-2          铁路：EN50155.EN50121-4          交通：NEMA TS-2          煤炭：GB/T3836.1/2/3/4          机械：IEC68-2-6/27/32三、产品分类  ◇ 本公司产品按外壳结构可分为：桌面独立式光交换机、机架模块式光交换机；  ◇ 本公司产品按使用光纤数量可分为：单光交换机和双光交换机；  ◇ 本公司产品按使用光纤类型可分为：多模光交换机和单模光交换机；◇ 本公司产品按收发器传输速率可分为：100M和10/100M自适应光交换机； ◇ 本公司产品按是否可网管可分为：可网管和不可网管光交换机。 网管型环网光交换机的面板结构图（仅供参考，产品真实外观以实物为准）如下图：                          图 2五、包装清单开箱之后根据您所购买的收发器型号核对包装清单，如有遗失或损坏，请立即与当地经销商联系。Ø      光交换机1台Ø      用户手册1本Ø      保修卡1份 六、指示灯状态说明指示灯功能状态工作情况PWR电源指示灯亮电源正常供电灭电源不正常GX1GX2千兆光口连接状态指示灯亮光连接正常闪有数据收发灭光无连接或连接不正常FX1FX2百兆光口连接状态指示灯亮光连接正常闪有数据收发灭光无连接或连接不正常F1~F6LINK/ACT电口连接状态指示灯亮网线连接正常闪网线连接正常并且有数据收发灭网线无连接或连接不正常RUN系统运行灯亮系统运行正常灭系统运行出错七、安装、连接    1、光纤接口的连接必须注意单模、多模匹配。一端收发器的发射口（TX）连接另一端收发器的接收口（RX）。光纤接口的主要类型为FC/SC/ST/LC等。适用光缆： 多模光缆：50/125、62.5/125、100/140μm      单模光缆：8.3/125、8.7/125、9/125、10/125μm 2、 单模光交换机有双纤和单纤二种类型，双纤收发器需用二芯光纤传输一路以太网络信号，单纤收发器只需一芯光纤便能传输一路以太网络信号。     3、单纤收发器因为发射和接收的光波长不同而必须成对使用，即一台A（TX1310nm RX1550nm）型机只能和另一台B（TX1550nm RX1310nm）型机配对使用，否则连不通    4、将UTP跳线从网络设备连接到光交换机的RJ45接口，本收发器能自适应直通线或交叉线。    5、将电源适配器的DC插头接到光交换机的DC插座上，再将电源适配器的AC插头插入AC插座，此时光交换机的PWR灯亮，其它指示灯先按自检顺序依次闪亮，自检完成后将根据光交换机所检测到与之对接网络设备的状态来决定收发器的工作状态, 指示灯将显示此时收发器的工作状态。 我公司10/100M光交换机的初始状态值为100M全双工，但会根据对接设备的状态去自动适应对方。 八、WEB界面设置目前该设备只提供WEB方式管理：使用IE浏览器，通过WEB 页面远程访问，可以显示和控制远程局端和远程用户端收发器的工作状态，界面简洁、直观。注：初始WEB界面访问IP地址:192.168.2.1   1、WEB方式远程网管MQT系列网管卡内嵌一个WEB 服务器，以超文本方式提供整个机架的信息。使用连到网络上的任一主机，打开IE浏览器(IE6.0)，例如：在浏览器中敲入欲访问机架的IP （http://192.168.2.1） 地址，连接成功后，便即可进入网管页面（默认用户名为“admin”，密码为“system”，注意大小写）。
