- 产品介绍
一、产品特性：
（6个百兆电口 +2千兆光口+ 2百兆光口）
1. 2个1000Base-X、2个100Base-FX(SFP)光口和6个100Base-TX电口组成；
2. 标准：符合IEEE802.3z/A ；
3. 100 Mbps 或10/100 Mbps、全双工/半双工自动协商，可平滑升级；
4. 通过WEB界面管理和设置IP、VLAN划分、流量限速等；
5. 能进行基PORT的VLAN划分，此种划分方法不影响远端设备；
6. 内置高效交换核心，减少广播风暴，流量控制，CRC差错校验；
7. 802.1Q VLAN 划分，此时本、远端的接口可划分为相同VALN；
8. 环网式具有自愈功能，增强了系统生存能力；
9. 无中继传输距离可达2∽120公里；
10. 两个光口支持上连与下连，多台设备可以组成级连型以太网网络；
11. SFP光模块，单模/多模，单纤/双纤（可选）；
12. 电源：220V/5V;2A；
13. 支持台式、壁挂；
14. 全面的指示灯状态显示；
15. 可设置全透明传输，数据包长度不受限制；
16. 支持多种网络协议和布线标准；
17. 高度的系统可靠性及稳定性；
18. 原器件选择世界大工业产品厂商的主流器件；
19. 主要采用WEB网管方式，操作界面简洁直观,实现功能全面。
二、产品兼容协议
IEEE 802.3 Ethernet
IEEE 802.3u FastEthernet
IEEE802.3x Autonegotiation
IEEE 802.1d Spanning Tree
IEEE 802.1p Qos
IEEE 802.1Q VLAN TAG
行业标准
EMI：FCC Part 15. CISPR(EN55022) class A
EMS：
EN61000-4-2(ESD)，EN61000-4-3(RS)，
EN61000-4-4(EFT)，EN61000-4-5(Surge)，
EN61000-4-6(CS)，EN61000-4-6(共模传导)
工业：IEC6100-6-2
铁路：EN50155.EN50121-4
交通：NEMA TS-2
煤炭：GB/T3836.1/2/3/4
机械：IEC68-2-6/27/32
三、产品分类
◇ 本公司产品按外壳结构可分为：桌面独立式光交换机、机架模块式光交换机；
◇ 本公司产品按使用光纤数量可分为：单光交换机和双光交换机；
◇ 本公司产品按使用光纤类型可分为：多模光交换机和单模光交换机；
◇ 本公司产品按收发器传输速率可分为：100M和10/100M自适应光交换机；
◇ 本公司产品按是否可网管可分为：可网管和不可网管光交换机。
网管型环网光交换机的面板结构图
（仅供参考，产品真实外观以实物为准）如下图：
图 2
五、包装清单
开箱之后根据您所购买的收发器型号核对包装清单，如有遗失或损坏，请立即与当地经销商联系。
Ø 光交换机1台
Ø 用户手册1本
Ø 保修卡1份
六、指示灯状态说明
指示灯 | 功能 | 状态 | 工作情况 |
PWR | 电源指示灯 | 亮 | 电源正常供电 |
灭 | 电源不正常 | ||
GX1 GX2 | 千兆光口连接状态指示灯 | 亮 | 光连接正常 |
闪 | 有数据收发 | ||
灭 | 光无连接或连接不正常 | ||
FX1 FX2 | 百兆光口连接状态指示灯 | 亮 | 光连接正常 |
闪 | 有数据收发 | ||
灭 | 光无连接或连接不正常 | ||
F1~F6 | LINK/ACT 电口连接状态指示灯 | 亮 | 网线连接正常 |
闪 | 网线连接正常并且有数据收发 | ||
灭 | 网线无连接或连接不正常 | ||
RUN | 系统运行灯 | 亮 | 系统运行正常 |
灭 | 系统运行出错 |
七、安装、连接
1、光纤接口的连接必须注意单模、多模匹配。一端收发器的发射口（TX）连接另一端收发器的接收口（RX）。光纤接口的主要类型为FC/SC/ST/LC等。
适用光缆：
多模光缆：50/125、62.5/125、100/140μm
单模光缆：8.3/125、8.7/125、9/125、10/125μm
2、 单模光交换机有双纤和单纤二种类型，双纤收发器需用二芯光纤传输一路以太网络信号，单纤收发器只需一芯光纤便能传输一路以太网络信号。
3、单纤收发器因为发射和接收的光波长不同而必须成对使用，即一台A（TX1310nm RX1550nm）型机只能和另一台B（TX1550nm RX1310nm）型机配对使用，否则连不通
4、将UTP跳线从网络设备连接到光交换机的RJ45接口，本收发器能自适应直通线或交叉线。
5、将电源适配器的DC插头接到光交换机的DC插座上，再将电源适配器的AC插头插入AC插座，此时光交换机的PWR灯亮，其它指示灯先按自检顺序依次闪亮，自检完成后将根据光交换机所检测到与之对接网络设备的状态来决定收发器的工作状态, 指示灯将显示此时收发器的工作状态。 我公司10/100M光交换机的初始状态值为100M全双工，但会根据对接设备的状态去自动适应对方。
八、WEB界面设置
目前该设备只提供WEB方式管理：使用IE浏览器，通过WEB 页面远程访问，可以显示和控制远程局端和远程用户端收发器的工作状态，界面简洁、直观。
注：初始WEB界面访问IP地址:192.168.2.1
1、WEB方式远程网管

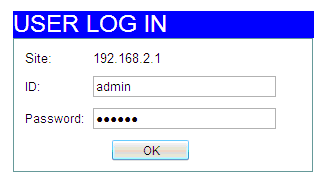

MQT系列网管卡内嵌一个WEB 服务器，以超文本方式提供整个机架的信息。使用连到网络上的任一主机，打开IE浏览器(IE6.0)，例如：在浏览器中敲入欲访问机架的IP （http://192.168.2.1） 地址，连接成功后，便即可进入网管页面（默认用户名为“admin”，密码为“system”，注意大小写）。
