主要特点 n  基于自主知识产权的集成电路； n  可以实现( (E1光Modem)-----(V.35光Modem)的网络结构； n  可以实现(以太网网桥)-----(E1光Modem)-----(以太网光Modem)的网络结构； n  提供2种环回功能：本端光路自环(ANA)、本端E1环回(DIG)； n  有伪随机码测试功能，便于线路开通即,可以当一个的E1误码仪来用。   §1.4 参数及指标 n  E1接口 标准：                E1接口符合G.703标准          速 率：           2.048Mbit/s±50ppm          码 型：            HDB3码          阻 抗：           75Ω（非平衡）、120Ω（平衡） 连 接 器：        BNC（75Ω）、RJ45（120Ω） 抖动特性：       满足G.742和G.823标准       时钟方式：     内时钟、线路时钟   n  光纤接口 波长：         单模1310nm/1550nm 多模850nm/1310nm(可选，定货时应提出要求) 光纤芯数：     收发双芯,收发单芯(可选，定货时应提出要求) 发送功率：     -9dBm/-5dBm 传输长度：     0-50公里/120公里(可选，定货时应提出要求) 接收灵敏度：   优于-36dBm(误码率

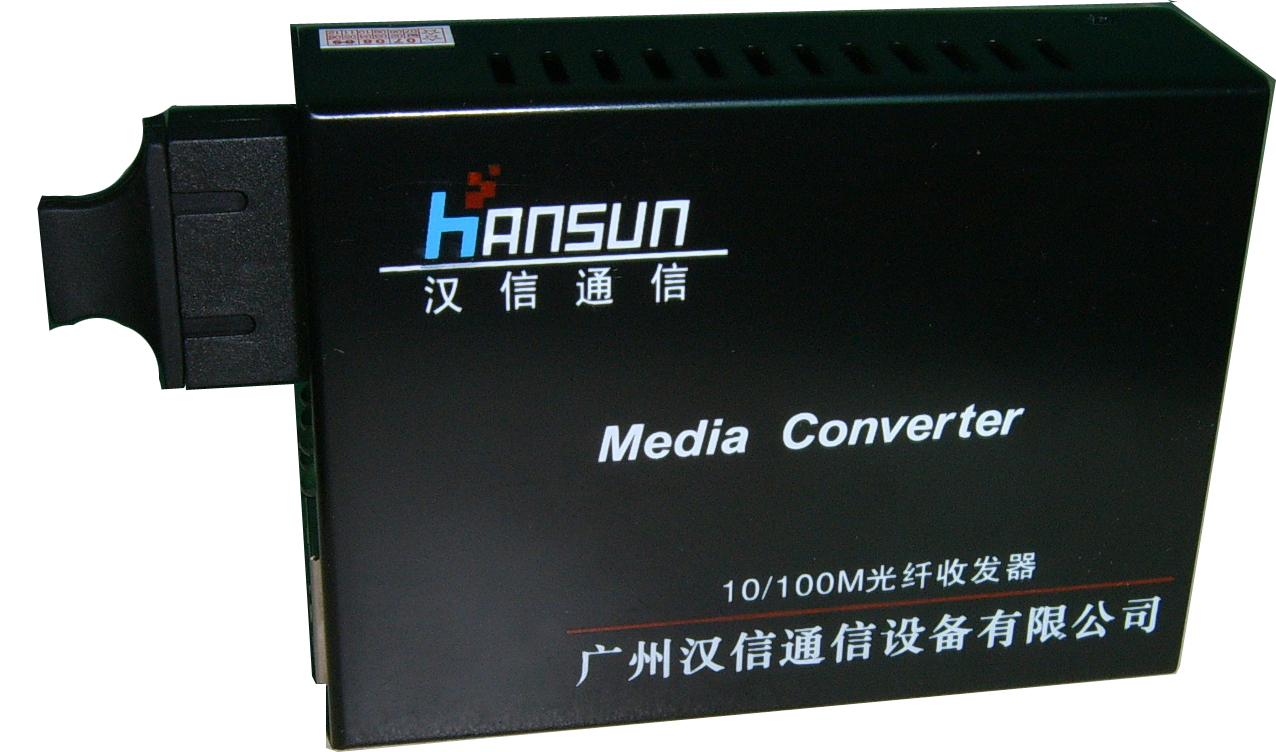

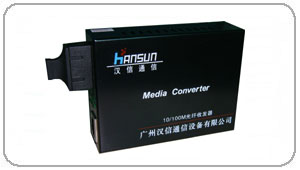

 产品特性       1.内置高效交换内核，抑制广播风暴，实现流量控 制，CRC差错校验；     2.支持100Base-FX光纤传输标准，可与其他产品互连；     3.支持SPANNING TREE构造容错网络     4.10/100Mbps、全双工/半双工自动协商，可平滑升 级；     5.最远传输距离可达到120公里； 6.内、外置电源的独立式收发器、插卡式收发器、 十四槽和十六槽机箱，配置灵活；     7.双电源容错机箱，热插拔模块，高可靠性；     8.高速缓存容量：1M Bits；     9.内置MAC地址缓存空间：1K；   三、产品协议       IEEE802.3 以太网标准     IEEE802.3u 快速以太网标准     IEEE802.3d Spanning Tree标准   四、产品分类       1.本类产品按外形结构可分为：桌面型内、外置电源独立式光纤收发器、插卡式光纤收发器、机架式光纤收发器；     2.本类产品按使用光纤数量可分为：单纤收发器和双纤收发器；     3.本类产品按使用光纤类型可分为：多模收发器和单模收发器；     4.本类别产品传输速率为：10/100M自适应。 5.外置收发器可与十四槽机箱配套使用；插卡式 收发器可与十六槽机箱配套使用。   各类型光纤收发器的面板结构图（仅供参考，产 品真实外观以实物为准）如下：       图1-2 各类型光纤收发器面板结构图     五、指示灯状态说明   表5.1光纤收发器指示灯说明 指示灯 功能 状态 工作情况 PWR 电源指示灯 亮 有电 灭 无电 FX 光口链接/状态指示灯 亮 有光输入 灭 无光输入 FX LINK/ACT 光口链接/状态指示灯 亮 光纤链路连通 闪烁 有数据流 灭 光纤链路未连通 FDX 光口工作模式指示灯 亮 全双工 灭 半双工，有数据碰撞时闪烁 TX-100 电口信号 指示灯 亮 100M信号 灭 10M信号 TX LINK/ACT 电链接/状态 指示灯 亮 接通 闪烁 有数据流 灭 未接通           六、安装与连接       1．光纤收发器一般成对使用。典型的连接如下图所示：                               图1-3光纤收发器连接示意图     2．双绞线的连接方式：          a、直接与PC连接时，双绞线为平行线；        b、与交换机或集线器连接时，双绞线为交叉线。   注：如光纤收发器支持MDI/MDIX功能，则双绞线类型不限。       3．光纤接口的连接必须注意单模、多模匹配。一端收发器的发射口（TX）连接另一端收发器的接收口（RX）。光纤接口的主要类型为SC、ST、FC等。如果是单纤收发器则只有一个光口同时为TX和RX。   适用光缆：         多模光缆：50/125、62.5/125、100/140um 单模光缆：8.3/125、8.7/125、9/125、10/125um       4．首先确认设备的输入额定电压是220V还是-48V，然后接通对应的电源后，如PWR亮，表示供电正常。             七、技术参数   表7.1相关指标与参数   项目 10/100M多模收发器 10/100M单模收发器 线缆类型 多模光纤/双绞线 单模光纤/双绞线 传输类型 （快速）以太网 （快速）以太网 传输方式 10/100M全/半双工 10/100M全/半双工 MTBF >3年 >3年 误码率

 产品特性       1.内置高效交换内核，抑制广播风暴，实现流量控 制，CRC差错校验；     2.支持100Base-FX光纤传输标准，可与其他产品互连；     3.支持SPANNING TREE构造容错网络     4.10/100Mbps、全双工/半双工自动协商，可平滑升 级；     5.最远传输距离可达到120公里； 6.内、外置电源的独立式收发器、插卡式收发器、 十四槽和十六槽机箱，配置灵活；     7.双电源容错机箱，热插拔模块，高可靠性；     8.高速缓存容量：1M Bits；     9.内置MAC地址缓存空间：1K；   三、产品协议       IEEE802.3 以太网标准     IEEE802.3u 快速以太网标准     IEEE802.3d Spanning Tree标准   四、产品分类       1.本类产品按外形结构可分为：桌面型内、外置电源独立式光纤收发器、插卡式光纤收发器、机架式光纤收发器；     2.本类产品按使用光纤数量可分为：单纤收发器和双纤收发器；     3.本类产品按使用光纤类型可分为：多模收发器和单模收发器；     4.本类别产品传输速率为：10/100M自适应。 5.外置收发器可与十四槽机箱配套使用；插卡式 收发器可与十六槽机箱配套使用。   各类型光纤收发器的面板结构图（仅供参考，产 品真实外观以实物为准）如下：       图1-2 各类型光纤收发器面板结构图     五、指示灯状态说明   表5.1光纤收发器指示灯说明 指示灯 功能 状态 工作情况 PWR 电源指示灯 亮 有电 灭 无电 FX 光口链接/状态指示灯 亮 有光输入 灭 无光输入 FX LINK/ACT 光口链接/状态指示灯 亮 光纤链路连通 闪烁 有数据流 灭 光纤链路未连通 FDX 光口工作模式指示灯 亮 全双工 灭 半双工，有数据碰撞时闪烁 TX-100 电口信号 指示灯 亮 100M信号 灭 10M信号 TX LINK/ACT 电链接/状态 指示灯 亮 接通 闪烁 有数据流 灭 未接通           六、安装与连接       1．光纤收发器一般成对使用。典型的连接如下图所示：                               图1-3光纤收发器连接示意图     2．双绞线的连接方式：          a、直接与PC连接时，双绞线为平行线；        b、与交换机或集线器连接时，双绞线为交叉线。   注：如光纤收发器支持MDI/MDIX功能，则双绞线类型不限。       3．光纤接口的连接必须注意单模、多模匹配。一端收发器的发射口（TX）连接另一端收发器的接收口（RX）。光纤接口的主要类型为SC、ST、FC等。如果是单纤收发器则只有一个光口同时为TX和RX。   适用光缆：         多模光缆：50/125、62.5/125、100/140um 单模光缆：8.3/125、8.7/125、9/125、10/125um       4．首先确认设备的输入额定电压是220V还是-48V，然后接通对应的电源后，如PWR亮，表示供电正常。             七、技术参数   表7.1相关指标与参数   项目 10/100M多模收发器 10/100M单模收发器 线缆类型 多模光纤/双绞线 单模光纤/双绞线 传输类型 （快速）以太网 （快速）以太网 传输方式 10/100M全/半双工 10/100M全/半双工 MTBF >3年 >3年 误码率

 产品特性       1.内置高效交换内核，抑制广播风暴，实现流量控 制，CRC差错校验；     2.支持100Base-FX光纤传输标准，可与其他产品互连；     3.支持SPANNING TREE构造容错网络     4.10/100Mbps、全双工/半双工自动协商，可平滑升 级；     5.最远传输距离可达到120公里； 6.内、外置电源的独立式收发器、插卡式收发器、 十四槽和十六槽机箱，配置灵活；     7.双电源容错机箱，热插拔模块，高可靠性；     8.高速缓存容量：1M Bits；     9.内置MAC地址缓存空间：1K；   三、产品协议       IEEE802.3 以太网标准     IEEE802.3u 快速以太网标准     IEEE802.3d Spanning Tree标准   四、产品分类       1.本类产品按外形结构可分为：桌面型内、外置电源独立式光纤收发器、插卡式光纤收发器、机架式光纤收发器；     2.本类产品按使用光纤数量可分为：单纤收发器和双纤收发器；     3.本类产品按使用光纤类型可分为：多模收发器和单模收发器；     4.本类别产品传输速率为：10/100M自适应。 5.外置收发器可与十四槽机箱配套使用；插卡式 收发器可与十六槽机箱配套使用。   各类型光纤收发器的面板结构图（仅供参考，产 品真实外观以实物为准）如下：       图1-2 各类型光纤收发器面板结构图     五、指示灯状态说明   表5.1光纤收发器指示灯说明 指示灯 功能 状态 工作情况 PWR 电源指示灯 亮 有电 灭 无电 FX 光口链接/状态指示灯 亮 有光输入 灭 无光输入 FX LINK/ACT 光口链接/状态指示灯 亮 光纤链路连通 闪烁 有数据流 灭 光纤链路未连通 FDX 光口工作模式指示灯 亮 全双工 灭 半双工，有数据碰撞时闪烁 TX-100 电口信号 指示灯 亮 100M信号 灭 10M信号 TX LINK/ACT 电链接/状态 指示灯 亮 接通 闪烁 有数据流 灭 未接通           六、安装与连接       1．光纤收发器一般成对使用。典型的连接如下图所示：                               图1-3光纤收发器连接示意图     2．双绞线的连接方式：          a、直接与PC连接时，双绞线为平行线；        b、与交换机或集线器连接时，双绞线为交叉线。   注：如光纤收发器支持MDI/MDIX功能，则双绞线类型不限。       3．光纤接口的连接必须注意单模、多模匹配。一端收发器的发射口（TX）连接另一端收发器的接收口（RX）。光纤接口的主要类型为SC、ST、FC等。如果是单纤收发器则只有一个光口同时为TX和RX。   适用光缆：         多模光缆：50/125、62.5/125、100/140um 单模光缆：8.3/125、8.7/125、9/125、10/125um       4．首先确认设备的输入额定电压是220V还是-48V，然后接通对应的电源后，如PWR亮，表示供电正常。             七、技术参数   表7.1相关指标与参数   项目 10/100M多模收发器 10/100M单模收发器 线缆类型 多模光纤/双绞线 单模光纤/双绞线 传输类型 （快速）以太网 （快速）以太网 传输方式 10/100M全/半双工 10/100M全/半双工 MTBF >3年 >3年 误码率

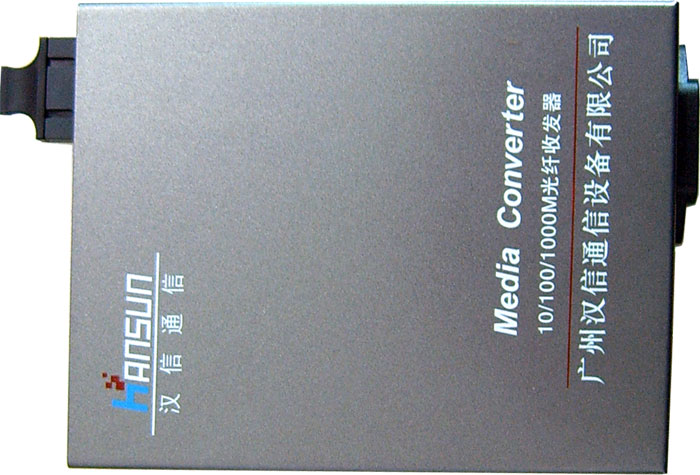

 产品特性       1.内置高效交换内核，抑制广播风暴，实现流量控 制，CRC差错校验；     2.支持1000Base-FX光纤传输标准，可与其他产品互连；     3.支持SPANNING TREE构造容错网络     4.10/100M/1000Mbps、全双工/半双工自动协商，可平滑升级；     5.最远传输距离可达到80Km； 6.内置电源的独立式收发器、插卡式收发器、十七槽机箱，配置灵活。   三、产品协议       本产品遵循IEEE802.3E/AB标准   四、产品分类       1．本公司产品按外形结构分为：桌面型内置电源收发器、插卡式收发器、十七槽机架式收发器。     2．本公司产品按使用光纤数量可分为：单纤收发器和双纤收发器；     3．本公司产品按使用光纤类型可分为：多模收发器和单模收发器；   4．本公司产品传输速率为：10/100/1000自适应。各类型光纤收发器的面板结构图（仅供参考，产品真实外观以实物为准）如：                         图 2-2  各类型光纤收发器面板结构图             五、指示灯状态说明     表5.1光纤收发器指示灯说明   指示灯 功能 状态 工作情况 PWR 电源指示灯 亮 有电 灭 无电 FX 光口链接/状态指示灯 亮 接通 灭 未接通 FX LINK/ACT 光口链接/状态指示灯 亮 接通 闪烁 有数据流 灭 未接通 TX-1000 电口信号 指示灯 亮 1000M信号 灭 100M信号 TX LINK/ACT 电链接/状态 指示灯 亮 接通 闪烁 有数据流 灭 未接通           六、安装与连接   1．光纤收发器一般成对使用。典型的连接如图所示：                           图2-3 光纤收发器连接示意图 2．双绞线的连接方式：        a、直接与PC连接时，双绞线为平行线；        b、与交换机或集线器连接时，双绞线为交叉线。 注：如光纤收发器支持MDI/MDIX功能，则双绞线类 型不限。 3．将电源适配器的插头接到光纤收发器的插座上，接通电源，此时光纤收发器的电源指示灯FDX亮，其它指示灯先按自检顺序依次闪亮，自检完成后将根据光纤收发器电口和光口所检测到与之对接网络设备的状态来决定收发器电口和光口的工作状态, 指示灯将显示此时收发器的工作状态。如果检测不到对接设备（例如对接设备未开机等），则只有FDX指示灯亮。   七、光传输特性   产品型号 发射波长nm 接收波长nm 发射功率dBm 接收灵敏度dBm 传输距离Km 光纤数量 HS1200-2 850/ 1310 850/ 1310 -17~ -12 ≤-20.0 ≥0.55 双纤 HS1200-10 1310 1310 -6~-12 ≤-21.0 ≥10 双纤 HS1200-20 1310 1310 -3~-8 ≤-23.0 ≥20 双纤 HS1200-40 1550 1550 -3~-0 ≤-25.0 ≥40 双纤 HS1200-60 1550 1550 ≥-1 ≤-25.0 ≥60 双纤 HS1200-80 1550 1550 ≥1 ≤-27.0 ≥80 双纤 HS1200D-10A 1310 1550 -10~-5 ≤-20.0 ≥10 单纤 HS1200D-20A 1310 1550 -8~-3 ≤-23.0 ≥20 单纤 HS1200D-40A 1310 1550 -3~-0 ≤-23.0 ≥40 单纤 HS1200D-60A 1310 1550 ≥-1 ≤-25.0 ≥60 单纤 HS1200D-10B 1550 1310 -10~-5 ≤-20.0 ≥10 单纤 HS1200D-20B 1550 1310 -8~-3 ≤-23.0 ≥20 单纤 HS1200D-40B 1550 1310 -3~-0 ≤-23.0 ≥40 单纤 HS1200D-60B 1550 1310 ≥-1 ≤-25.0 ≥60 单纤

 产品特性       1.内置高效交换内核，抑制广播风暴，实现流量控 制，CRC差错校验；     2.支持1000Base-FX光纤传输标准，可与其他产品互连；     3.支持SPANNING TREE构造容错网络     4.10/100M/1000Mbps、全双工/半双工自动协商，可平滑升级；     5.最远传输距离可达到80Km； 6.内置电源的独立式收发器、插卡式收发器、十七槽机箱，配置灵活。   三、产品协议       本产品遵循IEEE802.3E/AB标准   四、产品分类       1．本公司产品按外形结构分为：桌面型内置电源收发器、插卡式收发器、十七槽机架式收发器。     2．本公司产品按使用光纤数量可分为：单纤收发器和双纤收发器；     3．本公司产品按使用光纤类型可分为：多模收发器和单模收发器；   4．本公司产品传输速率为：10/100/1000自适应。各类型光纤收发器的面板结构图（仅供参考，产品真实外观以实物为准）如：                         图 2-2  各类型光纤收发器面板结构图             五、指示灯状态说明     表5.1光纤收发器指示灯说明   指示灯 功能 状态 工作情况 PWR 电源指示灯 亮 有电 灭 无电 FX 光口链接/状态指示灯 亮 接通 灭 未接通 FX LINK/ACT 光口链接/状态指示灯 亮 接通 闪烁 有数据流 灭 未接通 TX-1000 电口信号 指示灯 亮 1000M信号 灭 100M信号 TX LINK/ACT 电链接/状态 指示灯 亮 接通 闪烁 有数据流 灭 未接通           六、安装与连接   1．光纤收发器一般成对使用。典型的连接如图所示：                           图2-3 光纤收发器连接示意图 2．双绞线的连接方式：        a、直接与PC连接时，双绞线为平行线；        b、与交换机或集线器连接时，双绞线为交叉线。 注：如光纤收发器支持MDI/MDIX功能，则双绞线类 型不限。 3．将电源适配器的插头接到光纤收发器的插座上，接通电源，此时光纤收发器的电源指示灯FDX亮，其它指示灯先按自检顺序依次闪亮，自检完成后将根据光纤收发器电口和光口所检测到与之对接网络设备的状态来决定收发器电口和光口的工作状态, 指示灯将显示此时收发器的工作状态。如果检测不到对接设备（例如对接设备未开机等），则只有FDX指示灯亮。   七、光传输特性   产品型号 发射波长nm 接收波长nm 发射功率dBm 接收灵敏度dBm 传输距离Km 光纤数量 HS1200-2 850/ 1310 850/ 1310 -17~ -12 ≤-20.0 ≥0.55 双纤 HS1200-10 1310 1310 -6~-12 ≤-21.0 ≥10 双纤 HS1200-20 1310 1310 -3~-8 ≤-23.0 ≥20 双纤 HS1200-40 1550 1550 -3~-0 ≤-25.0 ≥40 双纤 HS1200-60 1550 1550 ≥-1 ≤-25.0 ≥60 双纤 HS1200-80 1550 1550 ≥1 ≤-27.0 ≥80 双纤 HS1200D-10A 1310 1550 -10~-5 ≤-20.0 ≥10 单纤 HS1200D-20A 1310 1550 -8~-3 ≤-23.0 ≥20 单纤 HS1200D-40A 1310 1550 -3~-0 ≤-23.0 ≥40 单纤 HS1200D-60A 1310 1550 ≥-1 ≤-25.0 ≥60 单纤 HS1200D-10B 1550 1310 -10~-5 ≤-20.0 ≥10 单纤 HS1200D-20B 1550 1310 -8~-3 ≤-23.0 ≥20 单纤 HS1200D-40B 1550 1310 -3~-0 ≤-23.0 ≥40 单纤 HS1200D-60B 1550 1310 ≥-1 ≤-25.0 ≥60 单纤

 产品特性       1.内置高效交换内核，抑制广播风暴，实现流量控 制，CRC差错校验；     2.支持1000Base-FX光纤传输标准，可与其他产品互连；     3.支持SPANNING TREE构造容错网络     4.10/100M/1000Mbps、全双工/半双工自动协商，可平滑升级；     5.最远传输距离可达到80Km； 6.内置电源的独立式收发器、插卡式收发器、十七槽机箱，配置灵活。   三、产品协议       本产品遵循IEEE802.3E/AB标准   四、产品分类       1．本公司产品按外形结构分为：桌面型内置电源收发器、插卡式收发器、十七槽机架式收发器。     2．本公司产品按使用光纤数量可分为：单纤收发器和双纤收发器；     3．本公司产品按使用光纤类型可分为：多模收发器和单模收发器；   4．本公司产品传输速率为：10/100/1000自适应。各类型光纤收发器的面板结构图（仅供参考，产品真实外观以实物为准）如：                         图 2-2  各类型光纤收发器面板结构图             五、指示灯状态说明     表5.1光纤收发器指示灯说明   指示灯 功能 状态 工作情况 PWR 电源指示灯 亮 有电 灭 无电 FX 光口链接/状态指示灯 亮 接通 灭 未接通 FX LINK/ACT 光口链接/状态指示灯 亮 接通 闪烁 有数据流 灭 未接通 TX-1000 电口信号 指示灯 亮 1000M信号 灭 100M信号 TX LINK/ACT 电链接/状态 指示灯 亮 接通 闪烁 有数据流 灭 未接通           六、安装与连接   1．光纤收发器一般成对使用。典型的连接如图所示：                           图2-3 光纤收发器连接示意图 2．双绞线的连接方式：        a、直接与PC连接时，双绞线为平行线；        b、与交换机或集线器连接时，双绞线为交叉线。 注：如光纤收发器支持MDI/MDIX功能，则双绞线类 型不限。 3．将电源适配器的插头接到光纤收发器的插座上，接通电源，此时光纤收发器的电源指示灯FDX亮，其它指示灯先按自检顺序依次闪亮，自检完成后将根据光纤收发器电口和光口所检测到与之对接网络设备的状态来决定收发器电口和光口的工作状态, 指示灯将显示此时收发器的工作状态。如果检测不到对接设备（例如对接设备未开机等），则只有FDX指示灯亮。   七、光传输特性   产品型号 发射波长nm 接收波长nm 发射功率dBm 接收灵敏度dBm 传输距离Km 光纤数量 HS1200-2 850/ 1310 850/ 1310 -17~ -12 ≤-20.0 ≥0.55 双纤 HS1200-10 1310 1310 -6~-12 ≤-21.0 ≥10 双纤 HS1200-20 1310 1310 -3~-8 ≤-23.0 ≥20 双纤 HS1200-40 1550 1550 -3~-0 ≤-25.0 ≥40 双纤 HS1200-60 1550 1550 ≥-1 ≤-25.0 ≥60 双纤 HS1200-80 1550 1550 ≥1 ≤-27.0 ≥80 双纤 HS1200D-10A 1310 1550 -10~-5 ≤-20.0 ≥10 单纤 HS1200D-20A 1310 1550 -8~-3 ≤-23.0 ≥20 单纤 HS1200D-40A 1310 1550 -3~-0 ≤-23.0 ≥40 单纤 HS1200D-60A 1310 1550 ≥-1 ≤-25.0 ≥60 单纤 HS1200D-10B 1550 1310 -10~-5 ≤-20.0 ≥10 单纤 HS1200D-20B 1550 1310 -8~-3 ≤-23.0 ≥20 单纤 HS1200D-40B 1550 1310 -3~-0 ≤-23.0 ≥40 单纤 HS1200D-60B 1550 1310 ≥-1 ≤-25.0 ≥60 单纤 八、技术参数   ● 标准: IEEE 802.3z/AB 1000Base-T/SX/LX/ZX     ● 接口: 双绞线: RJ45 光纤: SC、ST或FC LED: PWR, FX Link/ACT,FDX,TX-100,             TX Link/ACT,FX-100     ● 传输速率: 双绞线: 10/100/1000Mbps                  光  纤: 1000Mbps     ● 双工方式: 电口全双工或半双工，光口全双工     ● 双绞线: 5E类，6类 ●  光纤: 多模: 50/125，62.5/125μm          单模: 8.3/125,  8.7/125μm   8/125,  10/125μm ● 电源: 交流220V(165-260V),50Hz或直流-48V    直流。 ● 环境温度：0~50℃ ● 存储温度：-20~70℃ ●  湿度：5%~90%，无冷凝 ●  体积：140×110×30mm(长×宽×高)

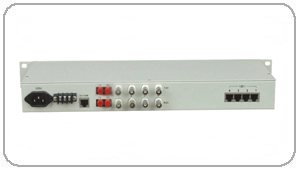

  主要特点 l  基于自主知识产权的集成电路 l  整机为单板设计 l  光模块采用光收发一体模块 l  可提供最多4路E1的透明传输，同时提供4路100M以太网通道（最大光纤通道以太网带宽为100M线速），通道带宽可以以32K为基数使用超级终端进行设置 l  可选1+1双光口备份功能，光线路速率为150Mbps，传输距离可达25km 、40 km、60 km、80 km、120 km l  E1接口码型为HDB3码，E1抖动容限、转移特性、输出抖动完全符合ITU-T G.703、G.823和G.742建议 l  提供四个以太网接口，支持自协商方式，可工作于全双工/半双工，10M/100M等方式 l  以太网口可进行VLAN划分，共有四种划分模式供用户选择 l  1个以太网用户接口及光纤通道以太网带宽均可独立设置 l  具有完备的告警功能，并可监控对端设备的实时状态 l  支持E1支路远端环回功能，便于设备检测和管理 l  公务电话使用普通的电话机 l  两路RS232异步数据接口（可选） l  作为远端设备，可与型设备结合组成星状网 l  可以保证无中继传输距离可达2~120公里 l  整机为单板设计，标准的1U机箱 l  AC220V交流电源或DC-48V直流电源供电方式可选 l  局端支持插卡，可混插各系列的光端机，支持12个光方向,支持SNMP网管   1.3 技术指标 1.3.1 环境要求    整机工作环境温度范围宽，能在恶劣环境下正常、稳定地工作。 n  工作温度：      0°C~50°C n  贮存温度：-40°C~+70°C n  相对湿度：      电源AC220V机型(标准型)：输入电压范围AC 180V～260V n  电源DC-48V机型：输入电压范围-36V～-72V      1.3.3 功耗 整机功耗 E1电接口 标   准： 四路E1接口均符合G.703建议 速   率： 2048Kb/s±50ppm 码   型： HDB3 阻   抗： 非平衡式 75W，非平衡式配同轴接口适配器，可适配75-2同轴电缆 抖动特性：满足G.742、G.823建议 输入口允许衰减：0~6dBm   Ø  以太网接口 速    率：    10/100M自适应，全/半双工完全自适应 协    议：    支持IEEE 802.3，IEEE 802.1Q(VLAN) MAC地址表:  可以学习4096个MAC地址 物理接口：    RJ45座   Ø  RS232/Console接口 速    率：     异步方式：9600bps 接口特性：         满足ITU-T V.24标准 连 接 器：         RJ45   Ø  3.7 光纤接口 波    长：   单模1310nm/1550nm； 多模850nm/1310nm(可选，定货时应提出要求) 光纤芯数：   收发双芯，收发单芯 (可选，定货时应提出要求) 发送功率：   -9dBm/-5dBm 传输长度：   0-50公里/120公里(可选，定货时应提出要求) 接收灵敏度： 优于-36dBm（误码率

  主要特点 n  基于自主知识产权的集成电路； n  整机为单板设计； n  模块化宽动态光探测器； n  光模块采用光收发一体模块； n  可监控对端告警状态； n  E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术； n  1-2路RS232数据可选 n  可选的4路以太网接口为交换口，也可划分VLAN； n  以太网接口速率为10M/100M，全双工/半双工自适应； n  一路PCM数字公务电话（可选）； n  能检测当光信号丢失时为对端设备关机或是光纤不通； n  台式设备可支持独立SNMP网管，并支持光端机网管级连（可选）； n  网管平台上可监控本机温度与本机电压； n  网管平台上可监控对端设备电压与温度，并可以设置温度告警阈值； n  无中继传输距离可达2~120公里； n  多种电源方式可选：AC220V、DC-48V/DC24V等； n  DC-48V/DC24V电源具备极性自动检测功能，安装时无需区分正负极。 参数及指标 光纤接口 波    长：   单模1310nm/1550nm； 多模850nm/1310nm(可选，定货时应提出要求) 光纤芯数：   收发双芯，收发单芯 (可选，定货时应提出要求) 发送功率：   -9dBm/-5dBm 传输长度：   0-50公里/120公里(可选，定货时应提出要求) 接收灵敏度： 优于-36dBm（误码率

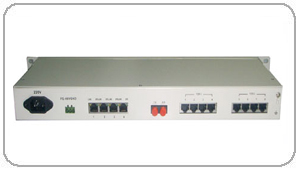

  主要特点 n  基于自主知识产权的集成电路； n  整机为单板设计； n  模块化宽动态光探测器； n  光模快采用光收发一体模块； n  设备可选双光口，双光口备份功能确保业务永不间断； n  可监控对端告警状态； n  E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术； n  最大具有16个E1的传输容量； n  可以保证无中继传输距离可达2~120公里； n  多种电源方式可选：AC220V、DC-48V/DC24V等； n  DC-48V/DC24V电源无正负极之分； n  一路PCM数字公务电话可选； n  一路RS232异步数据接口可选； n  局端支持插卡，可混插各系列的光端机，最多支持12个光方向，支持SNMP网管。 参数及指标   n  光纤接口 波    长：   单模1310nm/1550nm； 多模850nm/1310nm(可选，定货时应提出要求) 光纤芯数：   收发双芯，收发单芯 (可选，定货时应提出要求) 发送功率：   -9dBm/-5dBm 传输长度：   单模20km，40km，60km，80km，100km，120km                       多模0-2km (可选，定货时应提出要求) 接收灵敏度： 优于-36dBm（误码率E1接口 设备16路E1接口均符合G.703建议 速   率：   2048Kb/s±50ppm 码   型：   HDB3 阻   抗：   非平衡式 75W  (BNC) 平衡式   120W (RJ45) 抖动特性：  满足G.742、G.823建议 输入口允许衰减：0~6dBm 物理接口：  BNC、RJ45   n  以太网接口（10/100Base-T） 带    宽：      线速100M 速    率：      10/100M自适应，全/半双工自适应 协    议：      支持IEEE 802.3，IEEE 802.1Q(VLAN) MAC地址表： 可以学习4096个MAC地址 物理接口：           RJ45座, 支持Auto-MDIX（交叉/直通线自适应）   3.2 外形尺寸 1U/19”标准机箱： 483（W）´ 138（L）´ 44（H）mm   3.3 供电条件 直流供电电压：DC-48V，容差范围 -36V~-72V；  直流供电电压：DC-24V，容差范围 -18V~-36V；  交流供电电压：AC220V±20%，50HZ     3.4 工作环境 工作温度：           -10°C~50°C 贮存温度：           -40°C~+70°C 相对湿度：           95 % 无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。   3.5 整机功耗 整机功耗：               ≤15W
