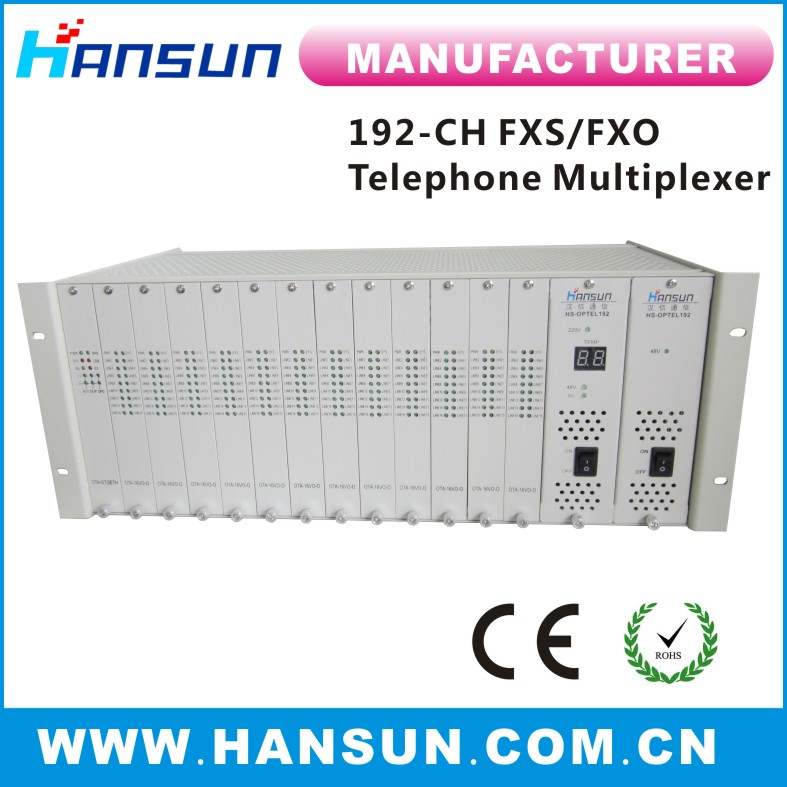

产品特点Special  Feature  of  product ◆　高密度单板设计，提升系统可靠性能，具有易于安装调试，免维护，性能稳定的特点； ◆　光纤传输口提供光线路E-3 、E-6误码告警检测，为施工人员对线路质量提供指示，方便线路维护；　 ◆　系统最大可提供192路电话接口，采用传统PSTN普通话音，每16语音为一个模块，每路话音占用一个64K信道，不压缩，语音质量好；可以提供来电显示功能； ◆　语音板卡可及时显示板卡与光传输卡的连接指示及对端的语音板卡是否正常连接指示，同时语音板卡提供每一路的话音的摘挂机显示功能，为语音通道的开通带来便利； ◆   2路以太网接口提供线速100M带宽。并且接口可提供10M/半双工、10M/全双工、100M/半双工、100M/全双工、自适应可选，支持VLAN协议，同时2路以太网接口也要以根据用户需求设置VLAN隔离； ◆　组网方式为点对点，支持FXO、FXS方式。解决了边缘客户的电话传输问题； ◆　设备支持4Ｕ高度的19英寸结构，减少占用机房空间；语音为模块化插卡结构，方便系统扩容； 典型应用Typical  Application 应用一   应用二   技术数据Technical  Data 光接口 光波长：850nm/1310nm/1550nm可选　 光发射功率：>-9dBm 光接收灵敏度：≤－36dBm（BER≤10-11） 光接口类型：SC/FC 语音接口　 话路特性：符合《邮电部电话交换设备总技术规范》 语音编码：PCM编码，每路语音64Kbps 中继口（FXO）：与交换机连接 二线交流输入阻抗：200+680//0.1 Ω (三元件) 振铃电压：35～150V 振铃频率：17～60HZ 回损： 20 db 用户口（FXS）：与用户电话机连接 二线交流输入阻抗：200+680//0.1 Ω (三元件) 用户线环路电阻：小于1KΩ（包括话机） 振铃电压峰峰值： 110～150V 振铃频率： 22~28HZ 馈电电压：28V 回损： 20 db   ETH接口 接口电气特性：符合IEEE 802.3标准 接口速率：10M/100M自适应、10M半双工、10M全双工、100M半双工、100M全双工可供选择 接口类型：RJ45   工作环境　 电压：AC220V和DC-48V 可选功耗：＜40W(配置不同接口, 功耗有所变化) 工作温度：0℃ ～ 50℃ 贮存温度：-40 ～ 70℃ 相对湿度：95%，无冷凝   外形尺寸 独立型（4U高、19″）外形尺寸： 宽483mm×高178mm×深257mm       设备类型Equipment  Type 序号 汉信型号 中性型号 功能描述 1 HS-OPTEL192-OP/2ETH OP/2ETH 设备光纤传输卡，提供2路以太网通道（共享100带宽），并能承载192路语音在光纤通道上进行传输； 2 HS-OPTEL192-16VO-O 16VO-O 设备语音板卡，每路语音板卡可提供16路FXO语音接口； 3 HS-OPTEL192-16VO-S 16VO-S 设备语音板卡，每路语音板卡可提供16路FXS语音接口； 4 HS-OPTEL192-4U 4U 设备综合机框，提供4U、19英寸结构，可提供13路业务通道，灵活配置光纤传输卡和语音板卡，提供DC48V供电；

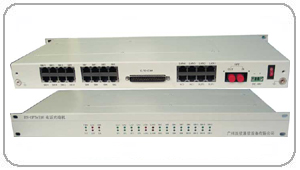

 主要特点 n  基于自主知识产权的集成电路； n  整机为单板设计； n  可监控对端告警状态； n  E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术； n  提供两个扩展接口，可以扩展1~4路异步数据，如RS232/ RS485/RS422/Manchester码等；或1~8路开关量、1~4路E1（因此，本设备E1通道最多可达8个）、1~4路语音，或二/四线音频等。 n  以太网接口10M/100M，全/半双工完全自适应，支持VLAN划分； n  每路以太网口支持支持Auto-MDIX(交叉/直连线自适应)； n  1-30路语音接入，支持来电显示功能； n  支持各个站点的相互放号功能； n  语音口支持FXO口和FXS口，FXO口与程控交换机对接，FXS口与用户的电话机相连； n  台式设备可支持独立SNMP网管，并支持光端机网管级连（可选）。 n  能检测光信号丢失时为对端设备关机还是光纤不通 n  能监控本机温度与本机电压 n  能监控对端设备电压与温度，并可以设置温度告警阈值 n  多种电源方式可选：AC220V、DC-48V/DC24V等； n  可以保证无中继传输距离大于2~120公里； 参数及指标 光纤接口 波    长：   单模1310nm/1550nm； 多模850nm/1310nm(可选，定货时应提出要求) 光纤芯数：   收发双芯，收发单芯 (可选，定货时应提出要求) 发送功率：   -9dBm/-5dBm 传输距离          0~120Km(单模光纤,可选)                            0~2Km(多模光纤, 可选) 接收灵敏度： 优于-36dBm（误码率开关量 响应时间：

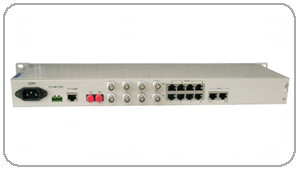

  主要特点 n  基于自主知识产权的集成电路 n  提供4路以太网交换口 n  4个以太网接口10M/100M，全/半双工完全自适应,支持VLAN协议 n  每路以太网口支持支持AUTO-MDIX(交叉线和直连线自适应) n  4个以太网口支持通道隔离功能，能设置基于TAG的VLAN n  提供3种环回功能：光本端自环,以太网本端自环,令对端以太网自环 n  可以实现本端设备命令对端设备自动速率设置 n  以太网可以支持N*64k速率, 速率从64K-1984K可调 n  同时支持120Ω/平衡和75Ω/不平衡两种阻抗 n  有以太网监控自动复位功能，不会死机 n  丰富的以太网数据提示功能，实时提示数据通信状态 n  提供1-8路语音接入，支持来电显示和反极性计费功能 n  支持各个站点的相互放号功能 n  语音口支持O口和S口或EM2/4线接口,O口与程控交换机对接，S口与用户的电话机相连 n  设备带Console口，支持超级终端控制设备 n  RS232通道可以传输异步从300-19200波特率自适应的串口数据 n  RS232也可以用来传输对端路由器等设备的Console数据 n  可以通过RS232通道配置对端设备的console口 n  网管接口采用SNMP   §1.3 参数及指标 n  光纤接口 波长：      单模1310nm/1550nm 多模850nm/1310nm(可选，定货时应提出要求) 光纤芯数:    收发双芯,收发单芯(可选，定货时应提出要求) 发送功率：   -9dBm/-5dBm 传输长度:    0-120公里(可选，定货时应提出要求) 接收灵敏度： 优于-36dBm(误码率10/100Base-T端口 速率：       10M或100M，全双工，半双工完全自适应 协议:        支持IEEE 802.3，IEEE 802.1Q(VLAN) MAC地址表:   可以学习4096个MAC地址 以太网总缓存:64MBits SDRAM 物理接口：   RJ45座,支持AUTO-MDIX(交叉线直通线自适应)   n  FXS电话口 振铃电压：    75V 振铃频率：    25HZ       二线输入阻抗：600Ω(摘机)       回损：        40 dB   n  FXO交换机接口 振铃检测电压：35V       振铃检测频率：17HZ-60HZ       二线输入阻抗：600Ω(摘机) 回损：        40 dB   n  RS232接口 速 率：             异步方式：300－119.2Kbps自适应 接口特性：          满足ITU-T V.24标准 连 接 器：          RJ45   §1.4 外形尺寸 台式设备: 483（宽）×138（深）×44（高）mm   §1.5 工作条件 电压：        AC180V ~ 260V；DC –48V；DC +24V 功耗：        ≤5W 工作温度：     0°C~50°C 贮存温度：     -40°C~+70°C 相对湿度：     95 % 无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。

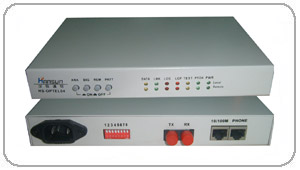

   主要特点 n  实现本端设备对远端设备的远程监控（独有的双排指示灯，上排指示本端，下排指示远端） n  基于自主知识产权的集成电路 n  以太网接口10M/100M，全/半双工完全自适应,支持VLAN协议 n  提供2种时钟方式：主时钟，线路时钟 n  提供3种环回功能：光本端自环,以太网本端自环,令对端以太网自环 n  可以实现本端设备命令对端设备自动速率设置 n  有伪随机码测试功能，便于线路开通即,可以当一个误码仪来用 n  以太网可以支持N*64k速率, 速率从64K-1984K可调 n  有以太网监控自动复位功能，不会死机 n  丰富的以太网数据提示功能，实时提示数据通信状态 n  提供1-4路语音接入，支持来电显示和反极性计费功能 n  支持各个站点的相互放号功能 n  语音口支持O口和S口接口,O口与程控交换机对接，S口与用户的电话机相连   §1.3 参数及指标 n  光纤接口 波长：           单模1310nm/1550nm 多模850nm/1310nm(可选，定货时应提出要求) 光纤芯数:   收发双芯,收发单芯可选(可选，定货时应提出要求) 发送功率：  -9dBm/-5dBm 传输长度:   单模0-120公里， 多模0-2公里(可选，定货时应提出要求) 接收灵敏度：优于-36dBm(误码率10/100Base-T端口 速率：        10M或100M，全双工，半双工完全自适应 协议:         支持IEEE 802.3，IEEE 802.1Q(VLAN) MAC地址表:   可以学习4096个MAC地址 以太网总缓存:64MBits SDRAM 物理接口：    RJ45座,支持AUTO-MDIX(交叉线直通线自适应)   n  FXS电话口 振铃电压：      75V 振铃频率：      25HZ            二线输入阻抗：  600Ω(摘机)            回损：          40 dB   n  FXO交换机接口 振铃检测电压：  35V            振铃检测频率：  17HZ-60HZ            二线输入阻抗：  600Ω(摘机) 回损：          40 dB   §1.4 外形尺寸 台式设备： 212（宽）×138（深）×30（高）mm 台式19英寸：483（宽）×138（深）×44（高）mm §1.5 工作条件 电压：                 AC180V ~ 260V；DC –48V；DC +24V 功耗：                 ≤5W 工作温度：         -10°C~50°C 贮存温度：         -40°C~+70°C 相对湿度：         95 % 无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。

  §1.2 主要特点 n  实现本端设备对远端设备的远程监控（独有的双排指示灯，上排指示本端，下排指示远端） n  基于自主知识产权的集成电路 n  以太网接口10M/100M，全/半双工完全自适应,支持VLAN协议 n  提供2种时钟方式：主时钟，线路时钟 n  提供3种环回功能：光本端自环,以太网本端自环,令对端以太网自环 n  可以实现本端设备命令对端设备自动速率设置 n  有伪随机码测试功能，便于线路开通即,可以当一个误码仪来用 n  以太网可以支持N*64k速率, 速率从64K-1984K可调 n  有以太网监控自动复位功能，不会死机 n  丰富的以太网数据提示功能，实时提示数据通信状态 n  提供1-4路语音接入，支持来电显示和反极性计费功能 n  支持各个站点的相互放号功能 n  语音口支持O口和S口接口,O口与程控交换机对接，S口与用户的电话机相连   §1.3 参数及指标 n  光纤接口 波长：           单模1310nm/1550nm 多模850nm/1310nm(可选，定货时应提出要求) 光纤芯数:   收发双芯,收发单芯可选(可选，定货时应提出要求) 发送功率：  -9dBm/-5dBm 传输长度:   单模0-120公里， 多模0-2公里(可选，定货时应提出要求) 接收灵敏度：优于-36dBm(误码率10/100Base-T端口 速率：        10M或100M，全双工，半双工完全自适应 协议:         支持IEEE 802.3，IEEE 802.1Q(VLAN) MAC地址表:   可以学习4096个MAC地址 以太网总缓存:64MBits SDRAM 物理接口：    RJ45座,支持AUTO-MDIX(交叉线直通线自适应)   n  FXS电话口 振铃电压：      75V 振铃频率：      25HZ            二线输入阻抗：  600Ω(摘机)            回损：          40 dB   n  FXO交换机接口 振铃检测电压：  35V            振铃检测频率：  17HZ-60HZ            二线输入阻抗：  600Ω(摘机) 回损：          40 dB   §1.4 外形尺寸 台式设备： 212（宽）×138（深）×30（高）mm 台式19英寸：483（宽）×138（深）×44（高）mm §1.5 工作条件 电压：                 AC180V ~ 260V；DC –48V；DC +24V 功耗：                 ≤5W 工作温度：         -10°C~50°C 贮存温度：         -40°C~+70°C 相对湿度：         95 % 无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。

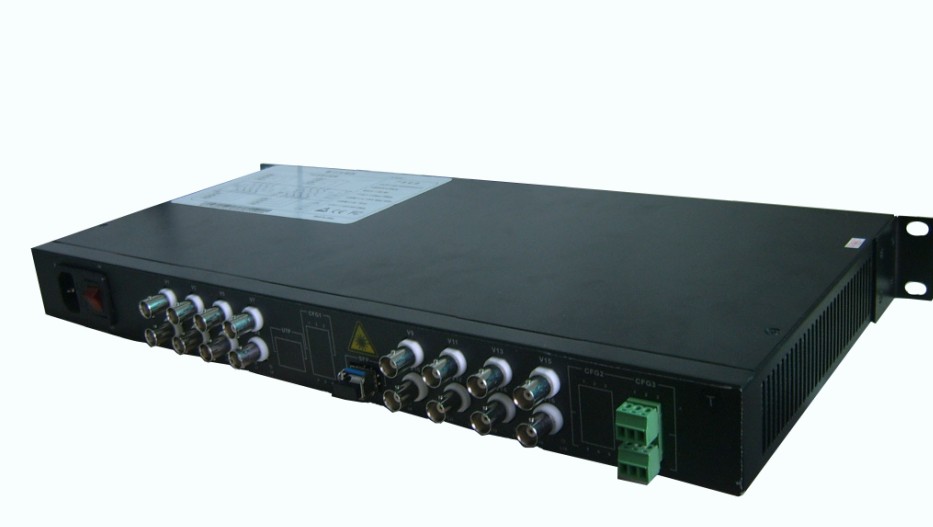

 特点： ● 全数字无压缩、广播级传输 ● 支持点对点、级联式、分布式网络连接，SNR不会下降 ● 自动兼容PAL、SECAM、NTSC等视频制式 ● 三级防雷保护 ● 无模拟调频、调相、调幅光端机的交调干扰 ● 支持任何高分辩率视频信号 ● 自动功率调解，自动温度补偿电路，自动恢复过载保护 ● 支持视频无损再生中继 ● 超级光学动态范围，使用时无需调节 ● 表面贴装技术 ● 光纤WDM/CWDM/DWDM技术 ● 千兆光纤传输技术，大容量，易升级 ● 工业级超宽温度范围（-40℃～+85℃），适应更多环境 ● 带电热拔插 ● 壁挂式、 1U 机架式或 4U 插卡式 应用范围： ※ 智能交通监控系统（ ITS） ※ 安防系统 ※ 校园网 ※ 工业监控（电力、化工、钢铁、石油、铁路、水利等） ※ 军事监控（仓库、守卫、保密等等） ※ 电视台节目传输系统   技术规格： 视 频 视频接口数 16 路视频 信号带宽 8MHz 视频输入／输出阻抗 75 Ω （非平衡）， BNC 微分增益 DG ＜ 1% （典型值） 微分相位 DP ＜ 0.6 o （典型值） 场斜比 ＜ 5% 视频信噪比 S/N ≥ 67 dB （加权） 数 据 ：   物理接口 RJ45; 工业标准接线端子 数据类型 RS485/RS422/RS232/Manchester 支持速率 0-400Kbps 误码率 < 10 -9 一般指标：   无故障工作时间 ≥ 10 万小时 工作温度 -40 ℃ - +85℃ 工作湿度 0-95% 无冷凝 工作电压 交直流 220V 、 +5 、 +9 、 24V 可选 光纤指标：   光学接口 FC/ST可选 传输距离 单模： 0-100KM 波长 单模： 1310/1550 μ m 外形尺寸：   壁挂式 21.1(L) x 16.2(W) x 3.0(H) cm 2U 标准 1U 4U 标准 4U 应用连接图：

 特点： ● 全数字无压缩、广播级传输 ● 支持点对点、级联式、分布式网络连接，SNR不会下降 ● 自动兼容PAL、SECAM、NTSC等视频制式 ● 三级防雷保护 ● 无模拟调频、调相、调幅光端机的交调干扰 ● 自动功率调解，自动温度补偿电路，自动恢复过载保护 ● 支持视频无损再生中继 ● 超级光学动态范围，使用时无需调节 ● 表面贴装技术 ● 光纤WDM/CWDM/DWDM技术 ● 千兆光纤传输技术，大容量，易升级 ● 工业级超宽温度范围（-40℃～+85℃），适应更多环境 ● 带电热拔插 ●  2U 机架式或 4U 插卡式 支持用户定制 应用范围： ※ 智能交通监控系统（ ITS） ※ 安防系统 ※ 校园网 ※ 工业监控（电力、化工、钢铁、石油、铁路、水利等） ※ 军事监控（仓库、守卫、保密等等） ※ 电视台节目传输系统 技术规格： 技术规格   视 频   视频接口数 1 2路视频 信号带宽 8MHz 视频输入／输出阻抗 75 Ω （非平衡）， BNC 微分增益 DG ＜ 1% （典型值） 微分相位 DP ＜ 0.6 o （典型值） 场斜比 ＜ 5% 视频信噪比 S/N ≥ 67dB （加权） 数 据：   物理接口 工业标准接线端子 数据类型 RS485/RS422/RS232/Manchester 支持速率 0-400Kbps 误码率 < 10 -9 光学指标：   光学接口 FC/ST可选 传输距离  单模： 0-100KM 波长 单模： 1310/1550 μ m 一般指标：   无故障工作时间 ≥ 10 万小时 工作温度 -40 ℃ - +85℃ 工作湿度 0-95% 无冷凝 工作电压 交直流 220 、 +5 、 +9 、 24V 可选

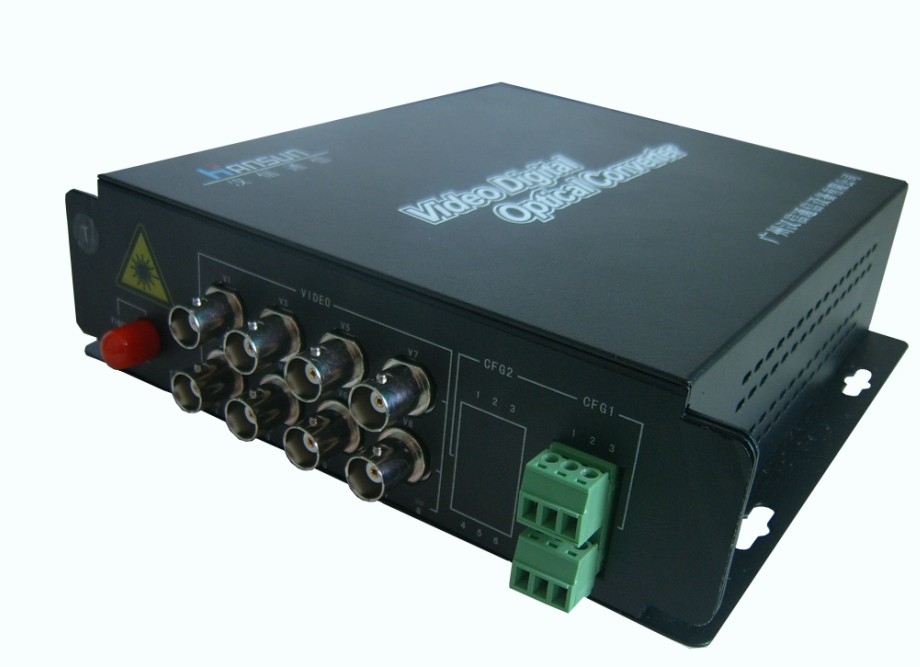

 特点： ● 全数字无压缩、广播级传输 ● 支持点对点、级联式、分布式网络连接，SNR不会下降 ● 自动兼容PAL、SECAM、NTSC等视频制式 ● 三级防雷保护 ● 无模拟调频、调相、调幅光端机的交调干扰 ● 支持任何高分辩率视频信号 ● 自动功率调解，自动温度补偿电路，自动恢复过载保护 ● 支持视频无损再生中继 ● 超级光学动态范围，使用时无需调节 ● 表面贴装技术 ● 光纤WDM/CWDM/DWDM技术 ● 千兆光纤传输技术，大容量，易升级 ● 工业级超宽温度范围（-40℃～+85℃），适应更多环境 ● 带电热拔插 ● 壁挂式、 1U 机架式或 4U 插卡式   应用范围： ※ 智能交通监控系统（ ITS） ※ 安防系统 ※ 校园网 ※ 工业监控（电力、化工、钢铁、石油、铁路、水利等） ※ 军事监控（仓库、守卫、保密等等） ※ 电视台节目传输系统   技术规格： 视 频 视频接口数 8 路视频 信号带宽 8MHz 视频输入／输出阻抗 75 Ω （非平衡）， BNC 微分增益 DG ＜ 1% （典型值） 微分相位 DP ＜ 0.6 o （典型值） 场斜比 ＜ 5% 视频信噪比 S/N ≥ 67 dB （加权） 数 据 ：   物理接口 RJ45; 工业标准接线端子 数据类型 RS485/RS422/RS232/Manchester 支持速率 0-400Kbps 误码率 < 10 -9 一般指标：   无故障工作时间 ≥ 10 万小时 工作温度 -40 ℃ - +85℃ 工作湿度 0-95% 无冷凝 工作电压 交直流 220V 、 +5 、 +9 、 24V 可选 光纤指标：   光学接口 FC/ST可选 传输距离  单模： 0-100KM 波长 单模： 1310/1550 μ m 外形尺寸：   壁挂式 21.1(L) x 16.2(W) x 3.0(H) cm         标准 2U 应用连接图：

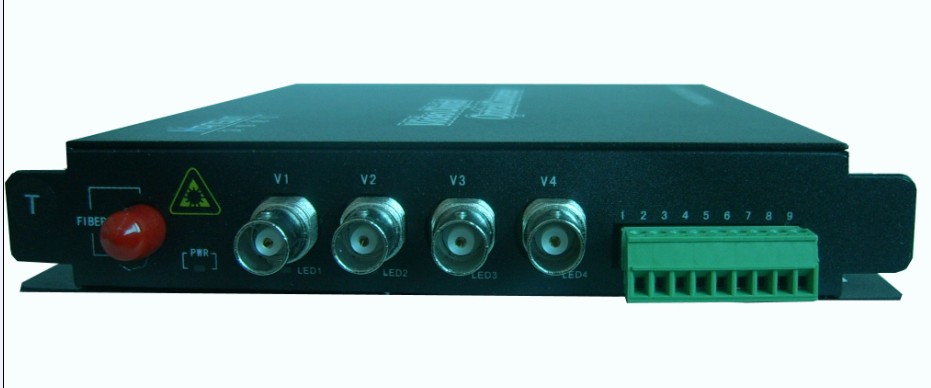

 特点： ● 全数字无压缩、广播级传输 ● 支持点对点、级联式、分布式网络连接，SNR不会下降 ● 自动兼容PAL、SECAM、NTSC等视频制式 ● 三级防雷保护 ● 无模拟调频、调相、调幅光端机的交调干扰 ● 支持任何高分辩率视频信号 ● 自动功率调解，自动温度补偿电路，自动恢复过载保护 ● 支持视频无损再生中继 ● 超级光学动态范围，使用时无需调节 ● 表面贴装技术 ● 光纤WDM/CWDM/DWDM技术 ● 千兆光纤传输技术，大容量，易升级 ● 工业级超宽温度范围（-40℃～+85℃），适应更多环境 ● 带电热拔插 ● 壁挂式、 1U 机架式或 4U 插卡式   应用范围： ※ 智能交通监控系统（ ITS） ※ 安防系统 ※ 校园网 ※ 工业监控（电力、化工、钢铁、石油、铁路、水利等） ※ 军事监控（仓库、守卫、保密等等） ※ 电视台节目传输系统   技术规格： 视 频 视频接口数 4 路视频 信号带宽 8MHz 视频输入／输出阻抗 75 Ω （非平衡）， BNC 微分增益 DG ＜ 1% （典型值） 微分相位 DP ＜ 0.6 o （典型值） 场斜比 ＜ 5% 视频信噪比 S/N ≥ 67 dB （加权） 数 据 ：   物理接口 RJ45; 工业标准接线端子 数据类型 RS485/RS422/RS232/Manchester 支持速率 0-400Kbps 误码率 < 10 -9 一般指标：   无故障工作时间 ≥ 10 万小时 工作温度 -40 ℃ - +85℃ 工作湿度 0-95% 无冷凝 工作电压 交直流 220V 、 +5 、 +9 、 24V 可选 光纤指标：   光学接口 FC/ST可选 传输距离 单模： 0-100KM 波长 单模： 1310/1550 μ m 外形尺寸：   壁挂式 21.1(L) x 16.2(W) x 3.0(H) cm

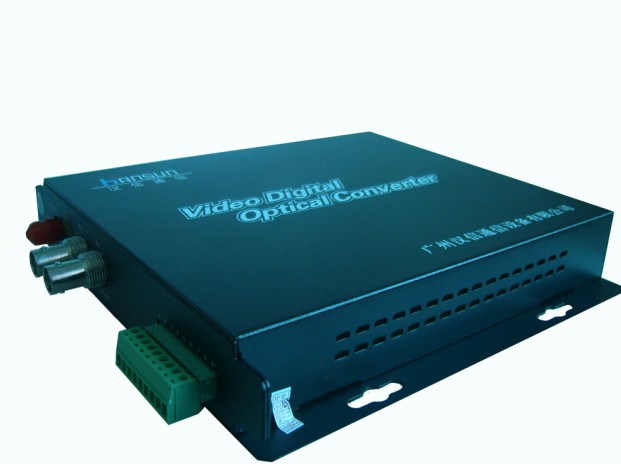

 特点： ● 全数字无压缩、广播级传输 ● 支持点对点、级联式、分布式网络连接，SNR不会下降 ● 自动兼容PAL、SECAM、NTSC等视频制式 ● 三级防雷保护 ● 无模拟调频、调相、调幅光端机的交调干扰 ● 支持任何高分辩率视频信号 ● 自动功率调解，自动温度补偿电路，自动恢复过载保护 ● 支持视频无损再生中继 ● 超级光学动态范围，使用时无需调节 ● 表面贴装技术 ● 光纤WDM/CWDM/DWDM技术 ● 千兆光纤传输技术，大容量，易升级 ● 工业级超宽温度范围（-40℃～+85℃），适应更多环境 ● 带电热拔插 ● 壁挂式、  4U 插卡式 ● 支持用户定制 应用范围： ※ 智能交通监控系统（ ITS） ※ 安防系统 ※ 校园网 ※ 工业监控（电力、化工、钢铁、石油、铁路、水利等） ※ 军事监控（仓库、守卫、保密等等） ※ 电视台节目传输系统 技术规格： 视 频 视频接口数 2 路视频 信号带宽 8MHz 视频输入／输出阻抗 75 Ω （非平衡）， BNC 微分增益 DG ＜ 1% （典型值） 微分相位 DP ＜ 0.6 o （典型值） 场斜比 ＜ 5% 视频信噪比 S/N ≥ 67 dB （加权） 数 据 ：   物理接口 RJ45; 工业标准接线端子 数据类型 RS485/RS422/RS232/Manchester 支持速率 0-400Kbps 误码率 < 10 -9 一般指标：   无故障工作时间 ≥ 10 万小时 工作温度 -40 ℃ - +85℃ 工作湿度 0-95% 无冷凝 工作电压 交直流 220V 、 +5 、 +9 、 24V 可选 光纤指标：   光学接口 FC/ST可选 传输距离  单模： 0-100KM 波长 单模： 1310/1550 μ m 外形尺寸：   壁挂式 21.1(L) x 16.2(W) x 3.0(H) cm 4U 标准 4U
