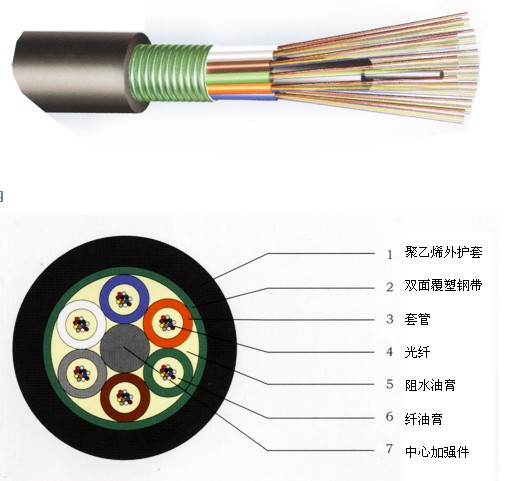

技术参数 光缆芯数 光缆外径 （MM） 光缆重量 （Kg/KM） 最小弯曲半径 允许张力（N） 允许侧压力（N/100MM） 静态 动态 短期 长期 短期 长期 2-36 10.4 90 10 倍 光 缆 外 径 20 倍 光 缆 外 径 1500 600 1000 300 38-60 11.2 105 1500 600 1000 300 62-72 11.7 115 1500 600 1000 300 74-96 13.4 150 1500 600 1000 300 98-120 15.0 190 1500 600 1000 300 122-144 16.6 230 1500 600 1000 300 146-216 16.9 240 1500 600 1000 300 218-240 19.3 305 1500 600 1000 300 242-288 21.5 375 1500 600 1000 300

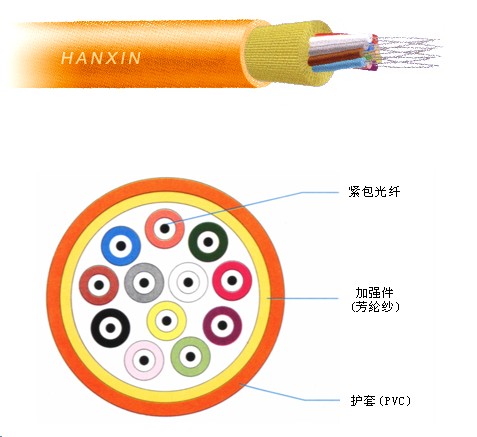

  室内缆技术参数4～12芯 型 号 GJFJV GJFJV GJFJV GJFJV GJFJV 光纤芯数 4 6 8 10 12 光缆外径 5.0 5.0 5.5 5.5 6.2 短期拉伸（N） 600 600 600 600 600 长期拉伸（N） 200 200 200 200 200 短期压扁（N/100mm） 1000 1000 1000 1000 1000 长期压高（N/100mm） 200 200 200 200 200 最小静态弯曲半径（mm） 55 55 65 65 65 最小动态弯曲半径（mm） 110 110 130 130 130 适用温度 -20℃～+60℃ -20℃～+60℃ -20℃～+60℃ -20℃～+60℃ -20℃～+60℃ 衰减示数最大值dB/km 1310mm 1.0 　 　 　 1550mm 0.75 　 　 　 62.5/125 850mm 3.75 　 　 　 1300mm 1.5 　 　 　 50/125 850mm 3.5 　 　 　 1300mm 1.5 　 　 　

HXSM-5208高速以太网光纤收发器实现10/100BASE-TX到100BASE-FX的连接转换，它将以太网的传输距离从铜缆的100米扩展到2公里或100公里（单模光纤）。同时，光纤具有抗电磁干扰特点，因此光纤收发器广泛应用于宽带、长距离的计算机网络中。 技术参数 ● 广播过滤功能、地址自动学习和自动更新功能及存储转发的运行机制 ● 以太网10Base-T 或100Base-TX 到 100Base-FX光纤介质转换器 ● 支持IEEE 802.3 、IEEE 802.3U 、IEEE 802.3X ● 支持全双工流量控制或半双工背压流量控制工作，并带有自动协商 （Auto Negotiation）能力 工作条件 输入电压      AC100V～260V                     传输光纤 功    耗      ≤5W                             多模：50/125, 62.5/125 工作温度      －5℃～50℃                      单模：9/125 贮存温度      －40℃～+70℃                    尺    寸 相对湿度      10%～90% 无凝结                                        94mm(长)×70mm(宽)×26mm(高) 无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰         适用环境 城域光纤宽带网 适用于电信、有线电视、网络系统集成等数据网络运营商 宽带专网 适用于金融、政府、石油、铁路、电力、公安、交通、教育等行业专网 多媒体传输 图像、话音、数据综合传输、适用于远程教学、会议电视、可视电话等应用 实时监控 实时控制信号、图像及数据同时传输 抗恶劣环境 适用于强电磁干扰、远距离的恶劣环境下组网

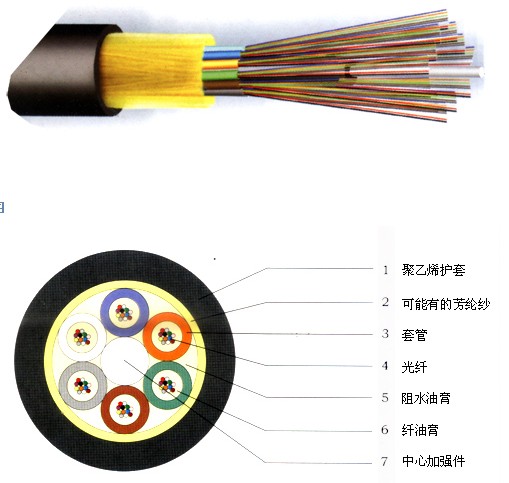

  技术参数 光缆芯数 光缆外径 （MM） 光缆重量 （Kg/KM） 最小弯曲半径 允许张力（N） 允许侧压力（N/100MM） 静态 动态 短期 长期 短期 长期 2-30 9.8 115 10 倍 光 缆 外 径 20 倍 光 缆 外 径 1500 600 1000 300 32-36 10.6 140 1500 600 1000 300 38-60 11.0 140 1500 600 1000 300 62-72 11.6 165 1500 600 1000 300 74-96 13.2 205 1500 600 1000 300 98-120 14.7 245 1500 600 1000 300 122-144 16.1 285 1500 600 1000 300 146-216 16.6 300 1500 600 1000 300 218-240 19.8 395 1500 600 1000 300 242-288 22.0 470 1500 600 1000 300 290-432 22.4 495 1500 600 1000 300

  技术参数 光缆芯数 光缆外径 （MM） 光缆重量 （Kg/KM） 最小弯曲半径 允许张力（N） 允许侧压力（N/100MM） 静态 动态 短期 长期 短期 长期 2-30 9.8 115 10 倍 光 缆 外 径 20 倍 光 缆 外 径 1500 600 1000 300 32-36 10.6 140 1500 600 1000 300 38-60 11.0 140 1500 600 1000 300 62-72 11.6 165 1500 600 1000 300 74-96 13.2 205 1500 600 1000 300 98-120 14.7 245 1500 600 1000 300 122-144 16.1 285 1500 600 1000 300 146-216 16.6 300 1500 600 1000 300 218-240 19.8 395 1500 600 1000 300 242-288 22.0 470 1500 600 1000 300 290-432 22.4 495 1500 600 1000 300

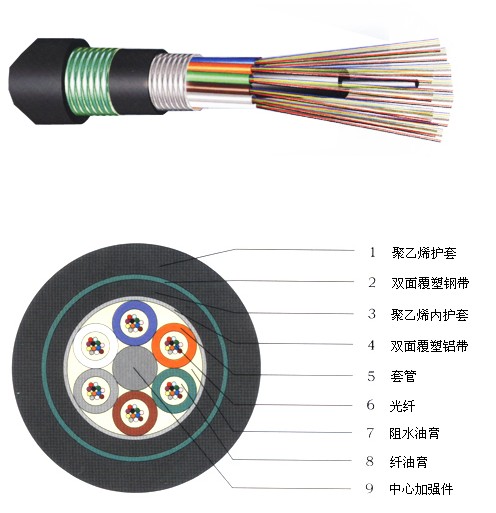

  层绞式光缆 GYTA53 2-288芯 结构图 产品描述 ●  松套管保护一次涂覆光纤 ●  松套管绞合在加强件的周围 ●  加强件在光缆的中心 产品特点 ●  采用“SZ”双向层绞技术 ●  逐道工序阻水油膏填充，全截面阻水 ●  钢（铝）带搭边粘结可靠，强度高，扭转不开裂 ●  光纤余长控制稳定 ●  成缆后，光纤的附加衰减近乎于零，色散值无变化 ●  环境性能优良，适用温度区间为-10℃~+70℃ ●  适合于架空、管道、直埋等敷设方式 适用敷设方式 ●  直埋 结构特征 ●  金属中心加强件（磷化钢丝） ●  双面覆塑铝带-聚乙烯粘结内护套 ●  双面覆塑皱纹钢带-聚乙烯粘结内护套 性能特点 ●  双面覆塑铝带-聚乙烯粘结护套，防潮性能优良 ●  双护层双铠装结构，抗压扁力性能优良 ●  可有效防止啮齿类动物的损害 适用范围 ●  长途通信、局间通信 ●  尤其适用于对防潮、防鼠等要求较高的场合 技术参数 光缆芯数 光缆外径 （MM） 光缆重量 （Kg/KM） 最小弯曲半径 允许张力（N） 允许侧压力（N/100MM） 静态 动态 短期 长期 短期 长期 2-24 13.3 210 12.5 倍 光 缆 外 径 25 倍 光 缆 外 径 3000 1000 3000 1000 26-36 13.6 220 3000 1000 3000 1000 38-60 14.1 225 3000 1000 3000 1000 62-72 14.6 255 3000 1000 3000 1000 74-96 16.2 305 3000 1000 3000 1000 98-120 17.7 350 3000 1000 3000 1000 122-144 19.1 395 3000 1000 3000 1000 146-216 19.6 420 3000 1000 3000 1000 218-240 22.8 530 3000 1000 3000 1000 242-288 25.0 620 3000 1000 3000 1000

  层绞式光缆 GYTA53 2-288芯 结构图 产品描述 ●  松套管保护一次涂覆光纤 ●  松套管绞合在加强件的周围 ●  加强件在光缆的中心 产品特点 ●  采用“SZ”双向层绞技术 ●  逐道工序阻水油膏填充，全截面阻水 ●  钢（铝）带搭边粘结可靠，强度高，扭转不开裂 ●  光纤余长控制稳定 ●  成缆后，光纤的附加衰减近乎于零，色散值无变化 ●  环境性能优良，适用温度区间为-10℃~+70℃ ●  适合于架空、管道、直埋等敷设方式 适用敷设方式 ●  直埋 结构特征 ●  金属中心加强件（磷化钢丝） ●  双面覆塑铝带-聚乙烯粘结内护套 ●  双面覆塑皱纹钢带-聚乙烯粘结内护套 性能特点 ●  双面覆塑铝带-聚乙烯粘结护套，防潮性能优良 ●  双护层双铠装结构，抗压扁力性能优良 ●  可有效防止啮齿类动物的损害 适用范围 ●  长途通信、局间通信 ●  尤其适用于对防潮、防鼠等要求较高的场合 技术参数 光缆芯数 光缆外径 （MM） 光缆重量 （Kg/KM） 最小弯曲半径 允许张力（N） 允许侧压力（N/100MM） 静态 动态 短期 长期 短期 长期 2-24 13.3 210 12.5 倍 光 缆 外 径 25 倍 光 缆 外 径 3000 1000 3000 1000 26-36 13.6 220 3000 1000 3000 1000 38-60 14.1 225 3000 1000 3000 1000 62-72 14.6 255 3000 1000 3000 1000 74-96 16.2 305 3000 1000 3000 1000 98-120 17.7 350 3000 1000 3000 1000 122-144 19.1 395 3000 1000 3000 1000 146-216 19.6 420 3000 1000 3000 1000 218-240 22.8 530 3000 1000 3000 1000 242-288 25.0 620 3000 1000 3000 1000

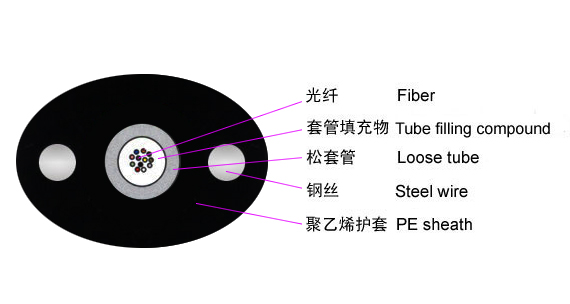

·FTTH 普通入戶光纜 FTTH Cable (GYXTPY ) ·产品描述 Description GYXTPY光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。两侧放置两根平行钢丝后挤制聚乙烯护套成缆。 The fibers, 250μm, are positioned in a loose tube made of a high modulus plastic. The tubes are filled with a water-resistant filling compound. Two parallel steel wires are placed at the two sides of the steel tape. The cable is completed with a polyethylene (PE) sheath. ·产品特点 Characteristics · 具有良好的机械性能和温度性能         · Good mechanical and temperature performance         · 松套管材料本身具有良好的耐水解性能和较高的强度         · High strength loose tube that is hydrolysis resistant         · 管内充以特种油膏，对光纤进行了关键性保护         · Special tube filling compound ensure a critical protection of fiber         · 良好的抗压性和柔软性         · Crush resistance and flexibility         · 价格便宜，能降低运营成本         · Inexpensive and can reduce operating costs         · 两根平行钢丝保证光缆的抗拉强度         · Two parallel steel wires ensure tensile strength         · 直径小、重量轻、容易敷设         · Small diameter, light weight and friendly installation         · 较长的交货长度         · Long delivery length 　·光學特性 Optical Characteristics   G.652 G.655 50/125μm 62.5/125μm 衰减Attenuation (+20℃) @850nm     ≤3.0 dB/km ≤3.0 dB/km @1300nm     ≤1.0 dB/km ≤1.0 dB/km @1310nm ≤0.36 dB/km ≤0.40 dB/km     @1550nm ≤0.22 dB/km ≤0.23dB/km     带宽(A级) Bandwidth (Class A) @850nm     ≥500 MHz·km ≥200 MHz·km @1300nm     ≥1000 MHz·km ≥600 MHz·km 数值孔径Numerical Aperture     0.200±0.015NA 0.275±0.015NA 光缆截止波长Cable Cut-off Wavelength λcc ≤1260nm ≤1480nm     ·结构参数 Technical Parameters 　 光缆型号 Cable Type 光纤数 Fiber Count 光缆直径 Cable Diameter mm 光缆重量 Cable Weight kg/km 允许拉伸力 Tensile Strength 长期/短期 Long/Short Term N 允许压扁力Crush Resistance 长期/短期 Long/Short Term N/100mm 弯曲半径 Bending Radius 静态/动态 Static /Dynamic mm GYXTPY 1~2 5.6 34 500 500 10D/20D GYXTPY 3~6 6.0 38 500 500 10D/20D GYXTPY 7~12 6.5 43 500 500 10D/20D 储存、使用温度: -40℃至 + 70℃ Storage/Operating Temperature : -40℃ to + 70℃

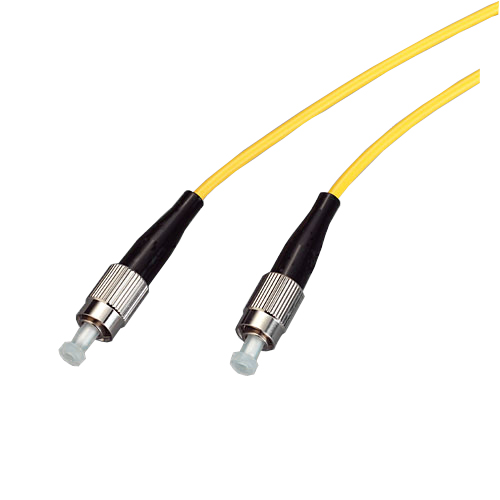

光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器，还有其它如以塑胶等为传输媒介的光纤连接器；按连接头结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。其中，ST连接器通常用于布线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于网络设备端。按光纤端面形状分有FC、PC（包括SPC或UPC）和APC；按光纤芯数划分还有单芯和多芯（如MT-RJ）之分。光纤连接器应用广泛，品种繁多。在实际应用过程中， 们一般按照光纤连接器结构的不同来加以区分。

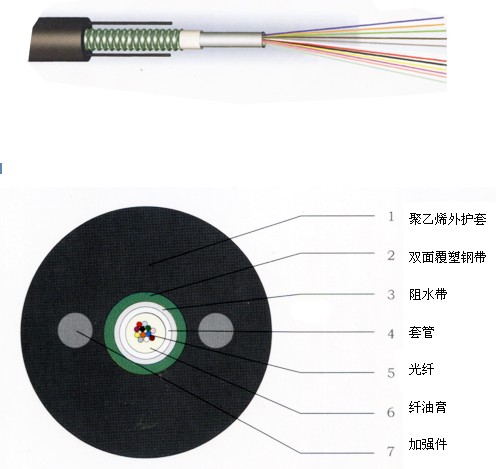

 GYXTW光缆的结构是将光纤套入松套管中，松套管中填充防水化合物。松套管外用一层双面涂塑钢带纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯护套成缆。 特点：油膏防止光缆纵向渗水  平行钢丝保障光缆抗拉强度  PE护套具有很好的抗紫外线辐射性能及耐环境应力开裂性能。 直径小、重量轻、成本低、容易敷设 使用温度：-40℃-+60℃  弯曲半径：静态10倍光缆外径 动态20倍光缆外径 适用：管道、架空   技术参数 光缆芯数：2-24芯  光缆直径 8.9mm  光缆重量90Kg/Km 允许拉伸力：600/1500N （长期/短期） 允许压扁力：300/1000N/10cm(长期/短期）
