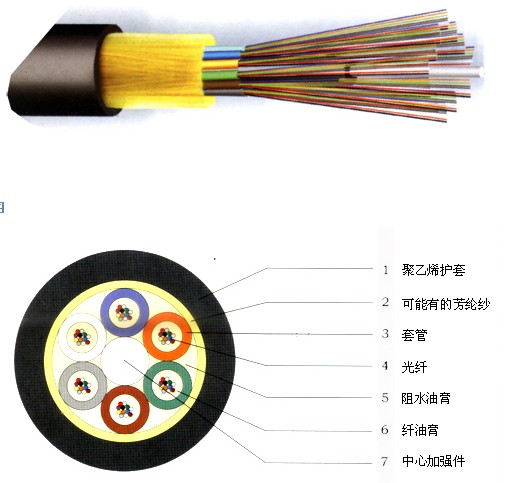

技术参数 光缆芯数 光缆外径 （MM） 光缆重量 （Kg/KM） 最小弯曲半径 允许张力（N） 允许侧压力（N/100MM） 静态 动态 短期 长期 短期 长期 2-36 10.4 90 10 倍 光 缆 外 径 20 倍 光 缆 外 径 1500 600 1000 300 38-60 11.2 105 1500 600 1000 300 62-72 11.7 115 1500 600 1000 300 74-96 13.4 150 1500 600 1000 300 98-120 15.0 190 1500 600 1000 300 122-144 16.6 230 1500 600 1000 300 146-216 16.9 240 1500 600 1000 300 218-240 19.3 305 1500 600 1000 300 242-288 21.5 375 1500 600 1000 300

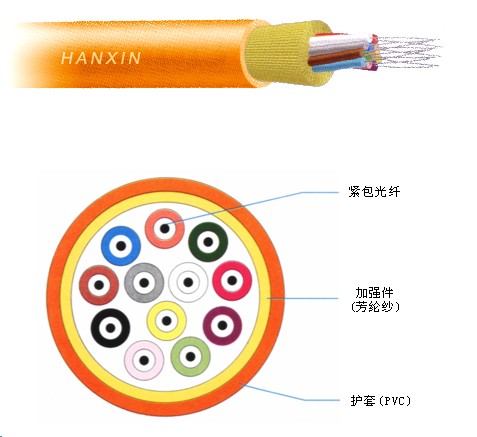

  室内缆技术参数4～12芯 型 号 GJFJV GJFJV GJFJV GJFJV GJFJV 光纤芯数 4 6 8 10 12 光缆外径 5.0 5.0 5.5 5.5 6.2 短期拉伸（N） 600 600 600 600 600 长期拉伸（N） 200 200 200 200 200 短期压扁（N/100mm） 1000 1000 1000 1000 1000 长期压高（N/100mm） 200 200 200 200 200 最小静态弯曲半径（mm） 55 55 65 65 65 最小动态弯曲半径（mm） 110 110 130 130 130 适用温度 -20℃～+60℃ -20℃～+60℃ -20℃～+60℃ -20℃～+60℃ -20℃～+60℃ 衰减示数最大值dB/km 1310mm 1.0 　 　 　 1550mm 0.75 　 　 　 62.5/125 850mm 3.75 　 　 　 1300mm 1.5 　 　 　 50/125 850mm 3.5 　 　 　 1300mm 1.5 　 　 　

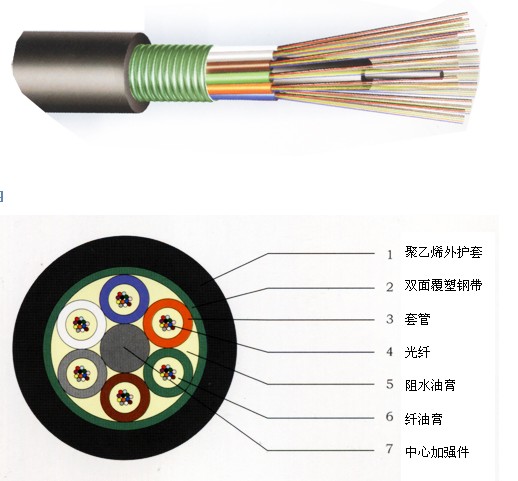

  技术参数 光缆芯数 光缆外径 （MM） 光缆重量 （Kg/KM） 最小弯曲半径 允许张力（N） 允许侧压力（N/100MM） 静态 动态 短期 长期 短期 长期 2-30 9.8 115 10 倍 光 缆 外 径 20 倍 光 缆 外 径 1500 600 1000 300 32-36 10.6 140 1500 600 1000 300 38-60 11.0 140 1500 600 1000 300 62-72 11.6 165 1500 600 1000 300 74-96 13.2 205 1500 600 1000 300 98-120 14.7 245 1500 600 1000 300 122-144 16.1 285 1500 600 1000 300 146-216 16.6 300 1500 600 1000 300 218-240 19.8 395 1500 600 1000 300 242-288 22.0 470 1500 600 1000 300 290-432 22.4 495 1500 600 1000 300

  室内缆技术参数4～12芯 型 号 GJFJV GJFJV GJFJV GJFJV GJFJV 光纤芯数 4 6 8 10 12 光缆外径 5.0 5.0 5.5 5.5 6.2 短期拉伸（N） 600 600 600 600 600 长期拉伸（N） 200 200 200 200 200 短期压扁（N/100mm） 1000 1000 1000 1000 1000 长期压高（N/100mm） 200 200 200 200 200 最小静态弯曲半径（mm） 55 55 65 65 65 最小动态弯曲半径（mm） 110 110 130 130 130 适用温度 -20℃～+60℃ -20℃～+60℃ -20℃～+60℃ -20℃～+60℃ -20℃～+60℃ 衰减示数最大值dB/km 1310mm 1.0 　 　 　 1550mm 0.75 　 　 　 62.5/125 850mm 3.75 　 　 　 1300mm 1.5 　 　 　 50/125 850mm 3.5 　 　 　 1300mm 1.5 　 　 　

HXSM-5208高速以太网光纤收发器实现10/100BASE-TX到100BASE-FX的连接转换，它将以太网的传输距离从铜缆的100米扩展到2公里或100公里（单模光纤）。同时，光纤具有抗电磁干扰特点，因此光纤收发器广泛应用于宽带、长距离的计算机网络中。 技术参数 ● 广播过滤功能、地址自动学习和自动更新功能及存储转发的运行机制 ● 以太网10Base-T 或100Base-TX 到 100Base-FX光纤介质转换器 ● 支持IEEE 802.3 、IEEE 802.3U 、IEEE 802.3X ● 支持全双工流量控制或半双工背压流量控制工作，并带有自动协商 （Auto Negotiation）能力 工作条件 输入电压      AC100V～260V                     传输光纤 功    耗      ≤5W                             多模：50/125, 62.5/125 工作温度      －5℃～50℃                      单模：9/125 贮存温度      －40℃～+70℃                    尺    寸 相对湿度      10%～90% 无凝结                                        94mm(长)×70mm(宽)×26mm(高) 无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰         适用环境 城域光纤宽带网 适用于电信、有线电视、网络系统集成等数据网络运营商 宽带专网 适用于金融、政府、石油、铁路、电力、公安、交通、教育等行业专网 多媒体传输 图像、话音、数据综合传输、适用于远程教学、会议电视、可视电话等应用 实时监控 实时控制信号、图像及数据同时传输 抗恶劣环境 适用于强电磁干扰、远距离的恶劣环境下组网

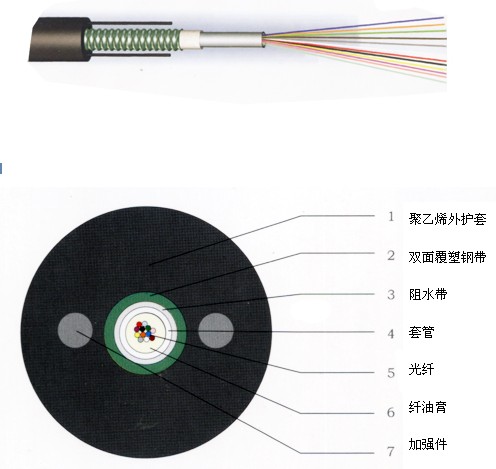

 GYXTW光缆的结构是将光纤套入松套管中，松套管中填充防水化合物。松套管外用一层双面涂塑钢带纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯护套成缆。 特点：油膏防止光缆纵向渗水  平行钢丝保障光缆抗拉强度  PE护套具有很好的抗紫外线辐射性能及耐环境应力开裂性能。 直径小、重量轻、成本低、容易敷设 使用温度：-40℃-+60℃  弯曲半径：静态10倍光缆外径 动态20倍光缆外径 适用：管道、架空   技术参数 光缆芯数：2-24芯  光缆直径 8.9mm  光缆重量90Kg/Km 允许拉伸力：600/1500N （长期/短期） 允许压扁力：300/1000N/10cm(长期/短期）

一、产品概述和特点      8VZ:八路视频传输 采用了无压缩全数字化光传输方式，在一芯光纤上传送八路符合国家广播级标准的非压缩视频和一路反向控制信号。无论在多么复杂光传输链路条件下，数字光端机都有能力确保高质量的音、视频信号的传输指标。        八路视频和八路视频加数据系统图示：     数字光端机具有以下特点： ★  全部表面封贴器件。全铝合金18英寸机箱,独立机盒 ★  支持热插拔。采用开关电源 ★  可选择FC,ST或SC光接口。 ★  无电磁干扰（EMI）、射频干扰（RFI）以及共地回路。 ★ 采用非压缩数字视频编码方式，8BIT和10BIT量化等级可选。 ★  丰富的信号接口：如视频、数据、音频、电话、网络、开关量、对讲等可灵活的配置。 ★  采用1310nm和1550nm系列波长，其典型最大光学允许链损为30dB。 ★  数字光端机系列有插卡式和独立式两种结构:           独立式光端机(含1U机箱和独立式)独立使用，不用另配机箱.           插卡式光端机为中心使用，配十八槽机箱。   二、产品应用范围 ★ 城市交通监控系统 ★ 公安、平安城市监控系统 ★ 高速公路安防、收费系统 ★ 楼宇、校园监控网 ★ 工业监控（化工、钢铁、石油、铁路、水利、矿山等等） ★ 军事监控（仓库、边防、守卫、国防等等）、 ★ 电力油田、电视台节目传输系统 ★ 体育场馆（现场直播视频、音频传输）   三、产品技术指标 视频参数： 视频输入/输出阻抗--------------------------------------- 75ohm（非平衡） 标准视频输入/输出电压------------------------------------ 1.0Vp-p Type 视频电压范围---------------------------------------------0.6~ 2.0Vp-p Type 微分增益（10%-90% APL）---------------------------------- 70dB（加权）（10Bit） 信道物理接口-------------------------------------------------------- BNC座 音频参数： 音频输入/输出阻抗------------------------------------------- 600 Ohm（非平衡） 音频最大输入/输出电压----------------------------------------- 4.0Vp-p 频响-------------------------------------------------------------10～20kHz 总谐波失真---------------------------------------------------- 95dB（加权） 信道物理接口-------------------------------------------------- 标准凤凰接线端子 数据参数： 数据格式-------------------------------------------- RS232、RS422、RS485、曼码,BIPHASE等   数据速率--------------------------------------------------------0～300kbps 误码率----------------------------------------------------------- 10-9  信道物理接口--------------------------------------------------- 标准凤凰接线端子 以太网参数 信道物理接口--------------------------------------------------- 标准RJ-45座 数据传输速率---------------------------------------------------- 10/100Mbps 工作模式-----------------------------------------------------全双工模式/半双工模式 电话参数 信号物理接口----------------------------------------------------- 标准RJ-11座 语音带宽------------------------------------------------------------8kHz 工作方式----------------------------------------------------- 点对点热线、程控交换机/分机模式 失真----------------------------------------------------------------- 95dB 开关量参数 物理接口------------------------------------------------------------- 接线端子 信号输入----------------------------------任意有源或无源报警、开关量输入，TTL、RS232/485或无源开关、按钮 信号输出----------------------------------任意有源或无源报警、开关量输出，TTL、RS-232/485或继电器触点输出 信道物理接口-------------------------------------------- 标准凤凰接线端子 光学参数 波长----------------------------------------------------- 1310nm&1470nm～1610nm 光纤类型---------------------------------------------- 50/125u多模  62.5/125u多模  9/125u单模 典型光输出功率----------------------------------------------- －8～3dBm 典型接收机灵敏度---------------------------------------------- －30 dBm 光学接口------------------------------------------------------FC,ST,SC(可选) 常规参数 工作电源-------------------------------------------------- 机箱供电（170V～240V交流自适应） 工作温度----------------------------------------------------- －35℃～70℃ 工作湿度------------------------------------------------------ 0～95%无冷凝 尺寸（插卡式发射/接收模块）----------------------------------- 175x30x130 m 指示灯说明： 电源指示灯：绿色—电源接入正常指示灯亮。不正常不亮。 光路指示灯：绿色---光路不正常，绿灯闪烁。光路正常时不亮。 数据指示灯：绿色---有数据传送,指示灯闪烁. 视频指示灯：绿色（与光路指示灯共）--有视频输入或输出绿灯亮。没有不亮。 以太网指示灯：网络正常—网口左上角灯亮。接入网线正常网口右上角灯亮。数据传输正常，网口左上角灯闪烁。     注：为长期安全稳定的使用本产品,请在使用本产品与户外产品连接或在户外安装使用本产品，安装防雷设施,并确认产品接地良好.
