光纤盒的作用    　　光纤盒是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，光纤盒的容量一般都在100芯以下，这些光纤盒越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤盒的容量、功能和结构等提出了更高的要求。    2 光纤盒的特点    　　近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为光纤盒的选型应重点考虑以下几个方面。    　　（1）纤芯容量    　　一个光纤盒应该能使局内的最大芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成光纤盒容量浪费。    　　（2）功能种类    　　光纤盒作为光缆线路的终端设备应具有4项基本功能。    　　①固定功能 光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。    　　②熔接功能 光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。    　  ③调配功能 将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。    　　④存储功能 为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。光纤盒内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足最小弯曲半径的要求。    　　随着光纤网络的发展，光纤盒现有的功能已不能满足许多新的要求。有些厂家将一些光纤网络部件如分光器、波分复用器和光开关等直接加装到光纤盒上。这样，既使这些部件方便地应用到网络中，又给光纤盒增加了功能和灵活性。光纤盒主要分为：LC光纤盒、SC光纤盒、FC光纤盒、ST光纤盒       光纤盒又叫光纤终端盒，光纤盒是高密度，大容量设计，它具有外型美观大方，分配合理，便于查找，管理容易，安装方便及良好的操作性等特点。光纤盒主要分为：8口光纤盒、12口光纤盒、24口光纤盒、48口光纤盒。

 光纤盒的作用    　　光纤盒是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，光纤盒的容量一般都在100芯以下，这些光纤盒越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤盒的容量、功能和结构等提出了更高的要求。    2 光纤盒的特点    　　近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为光纤盒的选型应重点考虑以下几个方面。    　　（1）纤芯容量    　　一个光纤盒应该能使局内的最大芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成光纤盒容量浪费。    　　（2）功能种类    　　光纤盒作为光缆线路的终端设备应具有4项基本功能。    　　①固定功能 光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。    　　②熔接功能 光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。    　  ③调配功能 将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。    　　④存储功能 为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。光纤盒内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足最小弯曲半径的要求。    　　随着光纤网络的发展，光纤盒现有的功能已不能满足许多新的要求。有些厂家将一些光纤网络部件如分光器、波分复用器和光开关等直接加装到光纤盒上。这样，既使这些部件方便地应用到网络中，又给光纤盒增加了功能和灵活性。光纤盒主要分为：LC光纤盒、SC光纤盒、FC光纤盒、ST光纤盒       光纤盒又叫光纤终端盒，光纤盒是高密度，大容量设计，它具有外型美观大方，分配合理，便于查找，管理容易，安装方便及良好的操作性等特点。光纤盒主要分为：8口光纤盒、12口光纤盒、24口光纤盒、48口光纤盒。

 功能： 　　　　 （1) 具有光缆固定和保护功能； 　　　　 （2) 具有光缆终接功能； 　　　　 （3) 调线功能； 　　　　 （4) 光缆纤芯和尾纤的保护功能。   详细介绍： 　　 产品特点： 　　 ◇ 模块化：部件均采用模块化设计，可以通过模块的灵活搭配来实现不同的功能组合，使不同型号产品的组件具有通用性和互换性，大大缩短了产品交期，降低了生产成本，提高性价比；   ◇接口化：接口可根据具体需要进行调整，全部为模块化设计。   ◇ 系统化：拥有满足室内、外各种环境要求的、不同容量的产品，并配有全系列高品质的光器件产品，并能提供系统的解决方案； 　　 ◇ 人性化：强调人性化操作、管理等，全正面化操作，对工程施工有深厚的理解，对细节的处理一直坚持精益求精； 　　  ◇ 标准化：严格遵循行业相关各种标准，并且积极参与行业的各种技术规范的修订；  　　 ◇ 专业化：专业技术人员和生产、检测设备保障产品性能优越性和可靠性；　 　  ◇ 创新：从熔接配线一体化模块到大容量。   ●依据标准：          公司生产的ODF产品参照国内外同类产品的优点，严格遵循以下各种行业标准： 　　 1、 YD/T778-1999 《光纤配线架》 　　 2、 YD/T895-1997 《SC/PC型单模光纤活动连接器技术条件》 　　 3、 YD/T826-1996 《FC/PC型单模光纤活动连接器技术条件》 　　 4、 YD/T988-1998 《通信光缆交接箱》 　　 5、 YD/T925-1997 《光缆终端盒》   ●技术规格：        1．使用条件： 　　　　 （1) 工作温度：-10°C~+40°C 　　　　 （2) 贮存温度：-25°C~+55°C 　　　　 （3) 相对温度：≤85%（+30°C ） 　　　　 （4) 大气压力：70Kpa~106Kpa 　　 2．适用性指标： 　　　　 （1) 标称工作波长：850nm、1310nm、1550nm； 　　　　 （2) 光纤活动连接器：符合GB12507及相关标准的规定； 　　　　 （3) 光纤光缆符合GB/T11818和GB/T7424的规定。 　　 3．功能： 　　　　 （1) 具有光缆固定和保护功能； 　　　　 （2) 具有光缆终接功能； 　　　　 （3) 调线功能； 　　　　 （4) 光缆纤芯和尾纤的保护功能。 　　 4. 机架高度： 　　　　      可根据需方不同要求订做不同规格的产品。 　　 5．光电性能： 　　　　 （1) 机架高压防护地与机架绝缘,绝缘电阻1000MΩ/500V(DC)无飞弧。 　　　　 （2) 机架高压防护地与机架间耐压不小于3000V（DC）/1min不击穿，无飞弧。 　　　　 （3) 光纤连接器损耗≤0.5dB 　　　　 （4) 插入损耗≤0.2dB 　　　　 （5) 回波损耗：FC/PC>40dB、FC/UPC>50dB、FC/APC>60dB 　　　　 （6) 插拔性寿命：>1000次 　　 6．机械性能： 　　　　 （1) 塑料件燃烧性能符合GB51697-85的规定。 　　　　 （2) 光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm。 　　　　 （3) 光缆进入机箱，曲率半径大于光缆直径的15倍。 　　 7．说明： 　　　　 （1) 所用钢板均采用镀锌板； 　　　　 （2) 所用紧固件采用不锈钢或镀镍处理； 　　　　 （3) 所有结构件均采用静电环氧粉末喷涂。

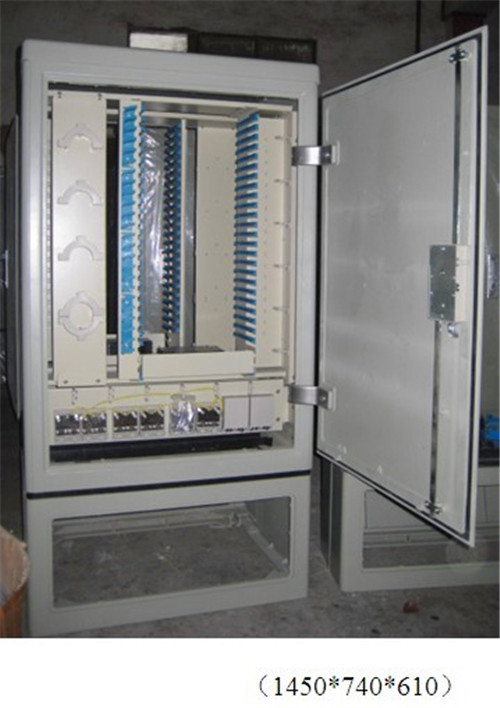

 光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。光缆引入光缆交接箱后，经固定、端接、配纤后，使用跳纤将主干层光缆和配线层光缆连通。 　　箱体性能 　　光缆交接箱是安装在户外的连接设备，对它最根本的要求就是能够抵受剧变的气候和恶劣的工作环境。它要具有防水气凝结、防水和防尘、防虫害和鼠害、抗冲击损坏能力强的特点。它必须能够抵御比较恶劣的外环境。因此，箱体外侧对防水、防潮、防尘、防撞击损害、防虫害鼠害等方面要求比较高；其内侧对温度、湿度控制要求十分高。按国际标准，这些项目最高标准为IP66。但能达到该标准的箱体外壳并不多。目前国内使用的光缆交接箱箱体主要有：原装德国KRONE箱体，箱体采用不饱和聚酯玻璃纤维增强材料（SMC），在防水、防潮、防撞击损害方面有较好的性能。国内参照KRONE箱体的仿制品是以铁质为主的金属箱体（一般达到IP65标准）。对于金属箱体，由于其在防水气凝结方面的低劣性能，注定不会得到大量使用，并逐渐被淘汰。国内一些份仿制品由于材料性能问题导致箱体在防水气凝结和抗冲击两项性能上与引进德国的KRONE有较大差异，另外由于密封胶条抗老化性能较差，在防水、防尘两项性能上表现也一般。当然在光缆交接箱安装位置的外环境比较好时，降低性能要求，减少投资也是可以接受的。 　　光缆交接箱的容量 　　光缆交接箱的容量是指光缆交接箱最大能成端纤芯的数目。容量的大小与箱体的体积、整体造价、施工维护难度成正比，所以不宜过大。在实际设计和工程中，人们对光缆交接箱的容量问题似乎仅仅要求容量越大越好，但这样可能带来的后果是：箱体体积增大、设备价格增高。实际上，我们经常所说的交接箱的容量应该指的是它的配纤容量，即主干光线配纤容量与分文光线配纤容量之和。　光缆交接箱的容量实际上应包括主干光缆直通容量、主干光线配线容量和分支光缆配线容量3部分。

 规格：24芯、二进二出          用于各种型号、结构光缆（单纤和带状）的架空、管道、地埋和人井敷设的直通或分歧连接   并对光纤接头起保护作用。同时还适用于全塑市话电缆的连接。     1.盒体采用进口高强度工程塑料（ABS）添加抗老化剂高压注塑成型，具有重量轻、机械强度高、耐腐蚀性强击使用寿命长等特点。 2.外型呈哈弧式，外盒体和进缆口均采用自粘（非硫化）橡胶条、橡胶带密封。密封性能可靠并易于重复开启使用护。 3.盒体外部的金属构件和紧固件均采用不锈钢材料，可满足各种环境下的方便、重复使用。 4.盒内叠加式结构熔纤盘和独立的绝缘接地装置，使光纤的芯数配置、扩容和光缆的接地灵活方便安全。 5.独特配置的不同规格进缆环（O型圈），使用户能根据实际使用的光缆外径灵活选用，有效地增强接头盒进缆口密封的可靠性、实用性。 两进两出光缆接续盒 特 点：盒体采用优质工程塑料，外型轻便、美观、机械强度高、抗雷击、耐腐蚀、抗老化性好。结构合理，气密性好，施工、操作、维护方便，可重复开启使用。具有接地线与光缆金属外护套与金属加强芯可连可断的功能。技术指标：产品按规定操作程序装配、密封后，盒内充60Kpa气压。满足以下试验条件：（1） 伸密封：产品充气后，能承受2000N的轴向拉力，不漏气。（2）冲击密封：产品冲气后，能承受冲击能量16N.m(牛顿.米)的三次冲击，产品无裂不漏气。电气性能： （1）绝缘电阻：（环境温度20±3℃，产品装配密封，浸入水中24H）金属构件与地之间的绝缘电阻应≥2×104MΩ。 （2）耐电压强度：（环境温度20±3℃，产品装配密封，浸入水中24H）金属构件与地之间15KV直流作用下，1min不击穿、无飞弧。
