视频光端机通过一芯光纤传输视频、1路反向控制数据,以及选配音频、数据、以太网、电话、开关信号等业务； 　　产品使用简单,现场开通时支持即插即用，不需要进行任何光电调整；现场接线方便，不需要任何专用工具；具有电源、 　　光路和数据环路指示；可选独立桌面式安装和模块式机架密集安装两种结构形式。 　　应用场合： 　　智能交通系统（ITS） 社会治安监控 高速公路视频监控系统 收费站视频监控系统 高保真视频会议系统 闭路电视工业监视 校园监控 安防系统 　　特征： 　　工业级设计，SMT工艺 622Mbit/s全数字光纤传输平台 自主知识产权大规模专用集成电路核心 PAL、NTSC、SECAM全制式兼容 广播级视频 电源、链路、视频动态指示 现场开通免调试 自恢复保险 19英寸3U子架兼容小型结构. 　　技术规格： 　　光纤接口参数（单纤/双纤） 　　波 长： 单模1310nm/1550nm； 　　多模850nm/1310nm 　　光纤芯数： 收发双芯，收发单芯 　　发送功率： -9dBm/-5dBm 　　传输长度： 0-50公里/100公里 　　接收灵敏度： 优于-36dBm 　　连 接 器： SC/FC/ST 　　特点：可根据用户需求定制为不同的接口类型。 　　 　　视频接口参数（BNC接口） 　　信号制式： PAL/NTSC/SECAM 　　标称输入输出电平： 1VP-P  　　标称输入输出阻抗： 75Ω  　　每通道带宽： 8MHz  　　抽样频率： 13.5MHz / 16MHz 　　光线路带宽： 108Mbps/ 160MHz 　　 　　异步数据接口参数（RJ45/接线端子） 　　速 率： 300~115.2 kbps自适应 　　RS485：0~19.2kbps 　　RS422：0~19.2kbps 　　接口特性： 满足ITU-T V.24标准 　　连 接 器： 接线端子或RJ45 　　连接方式： DCE  　　特点：可选 RS232/RS485/RS422 等不同类型的数据接口，或同时具有。

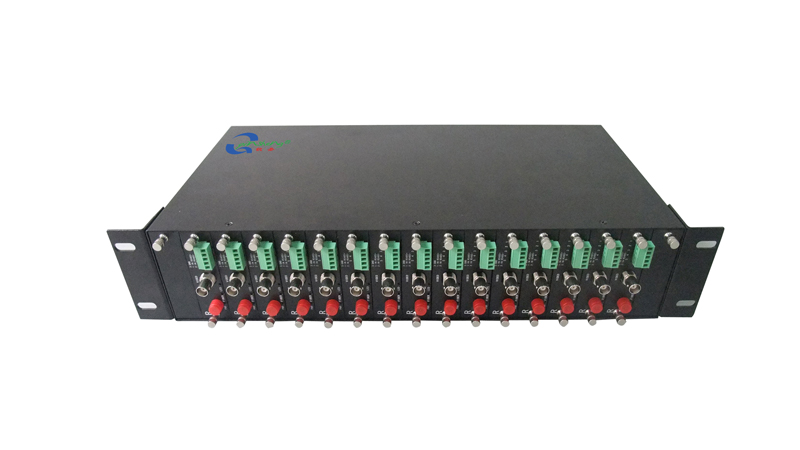

 16口机架。机架高度为2U，可插入16块视频光端机或其它业务卡，每块卡独立工作，不同类型的业务卡可插在同一个机架内并同时工作；采用通讯隔离技术把系统电源与接口转换卡完全独立分开，保证了整个系统的可靠性。 2、主要特点：    可以插入本公司生产的各种型号1路和2路视频光端机;    19英寸2U标准机架，采用空气学原理，机架散热性能优良，便于统一管理和维护 ;    最多可插入16块支持热插拔的业务卡，每块接口业务卡可以独立实现转换功能;    两个电源板插槽，支持两个电源单元互相热备份，每个电源单元都能单独支持整个机架满配置时的正常工作，两个电源单元一起工作一方面可通过分流来减轻每个电源单元的负荷，另一方面可通过互相热备份来保证一个    电源单元出问题时机架内功能板的正常工作;      完全符合电信级运营要求，平均无故障工作时间5万小时以上。       3、性能参数：        输入功能卡的最大功率参数：DC5V/1A(5W)        最大的插卡数量：2块电源板  16块业务卡        电源模块的最大输出功率参数：100W        最大的电源模块数量：2 块电源模块        供电类型：AC220V或DC-48V或DC24V        工作温度：0°C~50°C        贮存温度：-40°C~70°C        相对湿度：5%~95% 无冷凝

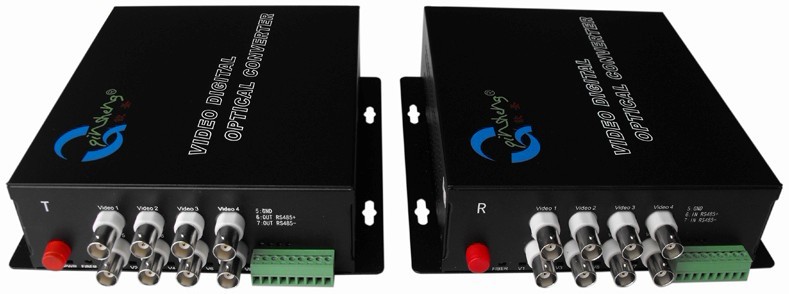

 8路全数字视音频光端机系列 概述 8路全数字视频加可选选件光端机采用国际先进的SOC数字信号处理技术，及全数字视频无压缩传输技术，将8路视频及多路音频、数据、电话、以太网、开关量等信号在单芯光纤上采用光纤的CWDM波分复用技术实时同步、无失真、高质量地传输。 全数字视频光端机的光模块和核心电路采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，安装时免调整，适用于不同的工作环境。   特点 Ø 全数字无压缩、广播级传输  Ø 支持点对点、级联式、分布式网络连接，SNR不会下降 Ø 自动兼容PAL、SECAM、NTSC等视频制式  Ø 三级防雷保护  Ø 无模拟调频、调相、调幅光端机的交调干扰 Ø 自动功率调解，自动温度补偿电路，自动恢复过载保护 Ø 支持视频无损再生中继 Ø 超级光学动态范围，使用时无需调节 Ø 表面贴装技术 Ø 光纤WDM波分复用技术 Ø 千兆光纤传输技术，大容量，易升级 Ø 工业级超宽温度范围（-40℃～+85℃），适应更多环境  Ø 带电热拔插  Ø 壁挂式、标准2U机架式 Ø 灵活的模块化设计，支持用户定制及OEM方式 技术指标 参数 规格 视频 视频接口数  8 路视频  信号带宽  8MHz  视频输入／输出阻抗  75 Ω （非平衡）， BNC  微分增益  DG ＜ 1% （典型值）  微分相位  DP ＜ 0.6° （典型值）“1” 场斜比  ＜ 5%  视频信噪比  S/N ≥ 67dB （加权）65  数 据 物理接口  工业标准接线端子  数据类型  RS485/RS422/RS232/Manchester  支持速率  0-400Kbps  误码率  95Db（加权） 以太网 物理接口 RJ45 工作模式 全双工/半双工 支持协议 IEEE802.3、10M、10/100M自适应 电 话 物理接口 RJ11 语音带宽 8KHZ 特殊功能 支持来电显示；具有免提功能 工作方式 点对点热线方式/程控交换机方式 开关量 物理接口 工业标准接线端子  信号输入 任意有源或无源报警、开关量输入，支持TTL、RS-232/422/485或无源开关、按钮 信号输出 任意有源或无源报警、开关量输出，TTL、RS-232/422/485或继电器触点输出 信道物理接口 标准凤凰接线端子 光学指标  光学接口  FC/ST可选  波长 多模：850/1310nm; 单模：1310/1550nm 传输距离 多模：0-2KM; 单模0-100KM 一般指标  无故障工作时间  ≥ 10 万小时  工作温度  -40 ℃ - +85℃  工作湿度  0-95% 无冷凝  工作电压  交直流 220 、 +5 、 +9 、 24V 可选 外形尺寸 壁挂式 见次页有标准规格说明 标准 1U/4U 光端机各种规格详列： 8路全数字视音频光端机体积 产品名称 型号 长mm 宽mm 高CM 体积mm³ 8路视频光端机 QS-8V-O 173 147 55 1398.71   8路全数字视音频光端机包装盒的体积 产品名称 型号 长mm 宽mm 高mm 体积mm³ 8路视频光端机 QS-8V-O 338 415 76 10660.52   8路全数字视音频光端机重量（台） 产品名称 型号 重量KG 每台净重KG 8路视频光端机 QS-8V-O 2.5 0.9 备注：为满足广大客户及工程需求、我司可根据客户要求配置（非常规产品）。       产品始终坚持品质第一、客户第一、服务第一。 承诺：我司产品均为一年包换、三年保修（防雷型，工业级标准）

 采用国际最先进的数字视频及千兆光纤传输技术, 将（1-64）路视频及多路音频、数据、以太网、电话等信号在单芯光纤上无失真、高质量传输。采用全数字无压缩技术，因此能支持任何高分辨率运动、静止图像无失真传输； 即插即用的设计使得安装简便易行, 无需进行现场调节, 其光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。端机带有视频及数据状态指示, 可监控系统的正常运行。其采用结构模块化设计，用户可根据现场具体情况灵活选择或定制配置，同时可向用户提供OEM供货方式。    应用领域： ●智能交通系统(ITS) ●高速公路视频监控系统 ●收费站视频监控系统 ●高保真视频会议系统 ●闭路电视工业监视 ●安防系统   产品特征： ●全数字无压缩、无损伤广播级传输 ●工业级设计，SMT 工艺 ●千兆光纤传输技术，大容量，易升级  ●自主知识产权大规模专用集成电路核心 ●自动兼容PAL、NTSC、SECAM视频制式 ●同平台多业务灵活配置 ●支持开关量、音频扩展接口 ●光纤WDM/CWDM技术 ●现场开通免调试 ●全表面贴装技术 ●工业级设计，可靠性高    技术规格： ●报警、开关量、远程控制接口（可支持多路,全透明传输） 报警、开关量物理接口：DB15F、DB25F，工业标准接线端子 报警、开关量输入信号：任意有源或无源报警、开关量输入，支持TTL、RS-232/422/485 或无源开关、按钮 报警、开关量输出信号：任意有源或无源报警、开关量输出，支持TTL、RS-232/422/485 或继电器触点输出    ●视频： 视频接口数： 8路 视频接口形式：BNC 视频输入/ 输出阻抗： BNC 75Ω非平衡接口 视频输入/ 输出电压：典型峰-峰值1Vрр，最大1.5 Vрр 视频带宽：8MHz 量化等级： 8bit,10bit 微分增益：
