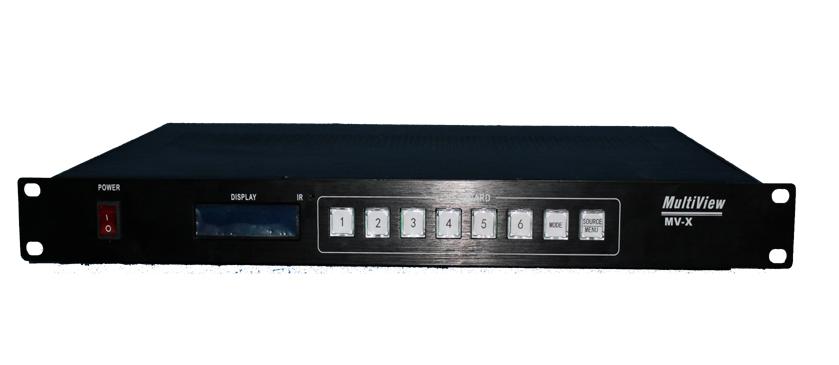

高清画面分割器又称多窗控制器，视频分割器，分屏器，画面处理器，画面分割器等，是专用的视频处理与控制设备，主要功能是在高分辨率的显示设备（平板/投影机）上以全屏或多窗口模式同时显示多路信息;也就是将多路信号 或者视频画面，选择其中的部分通道或者全部通道在显示器件上分割显示。1 高清画面分割器高清分割器是专业化的视频处理与控制设备，能够在高分辨率的平板显示设备上以多窗口模式同时显示多路高清画面信息。分割器采用纯硬件结构设计，无操作系统，整个系统完全封闭式运行，不需要电脑和启动软件等操作, 非常简便, 稳定性高, 输出图形质量好, 稳定性大大高于基于WINDOWS操作系统的“计算机＋板卡”方式和基于嵌入式结构设计、内嵌专用操作系统方式的传统控制器,上电即可工作，启动时间小于5秒钟，稳定性高。高清分割器采用模块化设计，根据客户的具体需要，增减不同的功能模块。以最优的性能价格比来满足客户的要求。可以根据用户的实际需求配置成从2分割到16分割的不同输入信号通道。产品提供可视化的操控软件,方便进行各种信号切换,实现窗口漫游，叠加，缩放，画外画平铺,窗口透视等功能,同时提供多种预设的操作模式。分割器特别针对目前显示器件的数字平板化,大尺寸化应用, 解决目前市面上信号在大尺寸平板显示设备上出现的马赛克, 粗糙大颗粒等画质问题。 2 高清分割器特点 采用专用工控机箱，在提高系统可靠性方面做了许多特殊设计，可靠性大大优于基于PC或者嵌入式的同类产品。采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术，可将普通PAL/NTSC 隔行扫描视频信号转变为逐行扫描的、高画质、高分辨率的完全实时高清电视和计算机图像信号再进行分割处理。图像质量好、流畅、完全实时。高清分割器处理过程完全硬件化，不需要电脑和启动软件等操作, 非常简便，连上信号线、接上电源即可工作。同类产品的某些型号支持对多种常用高清电视格式如720P，1080i，1080P的分割输出。 产品提供多种显示模式,可以实现窗口漫游，窗口叠加，缩放，画外画平铺,画中画,窗口透视等功能,并且预设多种模式,用户还可以自行定义预存模式;（部分型号支持）  输 入 CVBS/SDI VGA/YpbprDVI/HDMI（某些型号不支持SDI HDMI该端口输入） SDI/DVI/HDMI支持AL/NTSC全制式及其720p/1080I/1080P 输 出 VGA/HDMI可选支持720p/1080i/1080P（部分产品支持）操作方式 标准 RS232端口（随机提供控制调试软件） 红外遥控器操作 (可定制)显示方式 多画面（N×1）/可任选其中一画面进行全屏显示/画中画模式工程系统软件 用户定制 工作温度 0～60℃ 工作湿度 5～95％RH 电源交流电压 180-240V/50Hz 功率消耗 单路最大15W 机箱规格 4U 标准机架机箱 (输出单元较少时可选择1U机箱)机箱尺寸 以4U为例:431×264×530（mm） 重量 大约15 KG 表1：高清画面分割器主要技术指标 SDI信号指标电视信号标准 SMPTE 292M, 259M, DVB-ASI,和其它的 Telecom/Datacom速率          134Mb/s - 1.485Gb/s信号电平      800mV上升/下降时间 200ps标称过冲          小于10％振幅反射损耗      >15DB均衡          0-150m @ 1.485Gb/s连接器        75Ω BNC

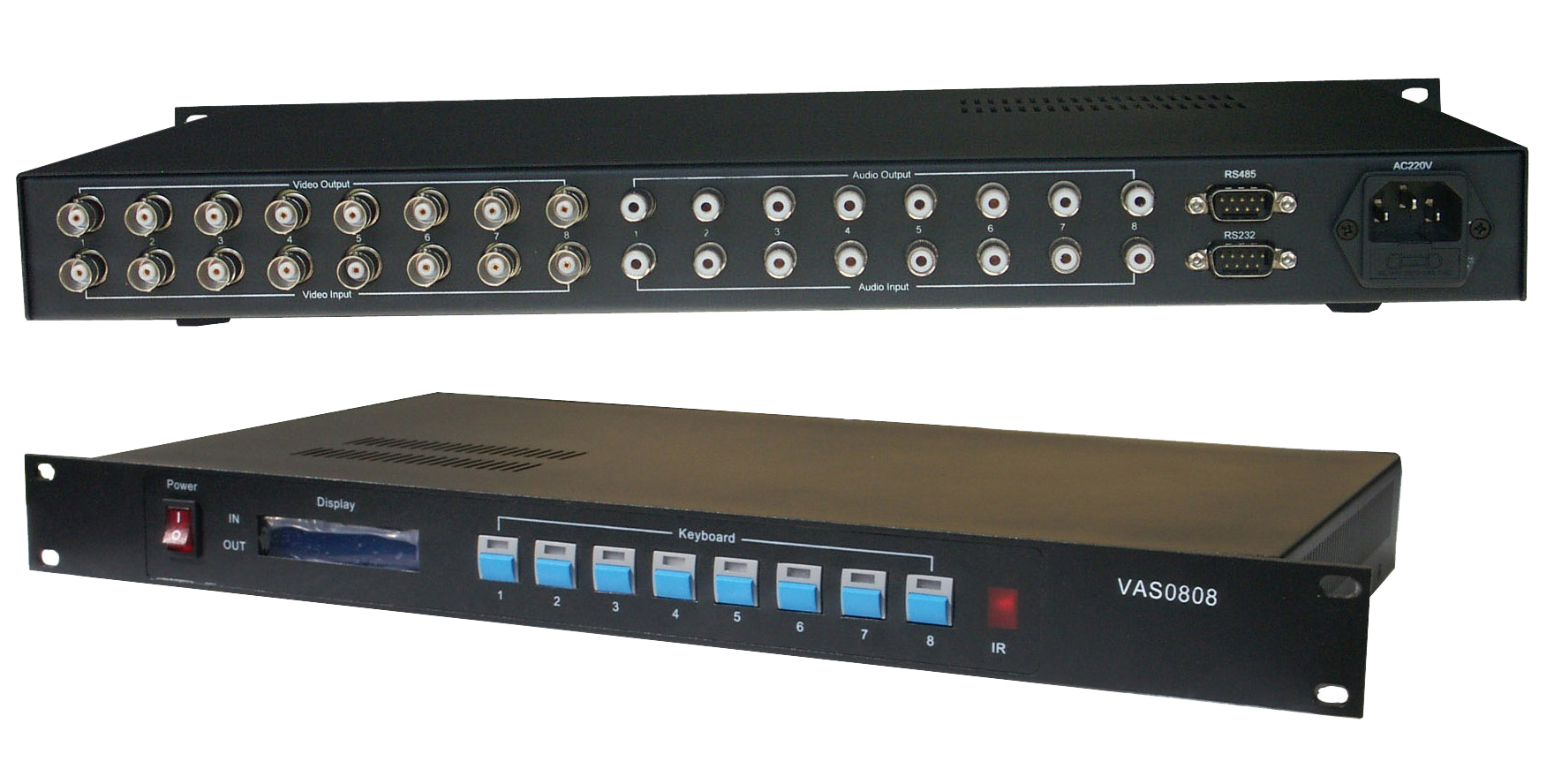

盘古PG-VAS系列小型AV矩阵切换器是专门为复合视音频切换而设计的一款高性能矩阵切换器，具有掉电记忆功能，设备在断电的情况下可以记忆掉电前的切换状态；场逆程切换，保证支持视音频单独或同时切换； RS-232 控制接口，485 控制接口，技术指标经权威部门测试，均达到或优于广播甲级标准。该产品体积小抗干扰强，产品被广泛应用高端视频会议系统、大屏幕显示、大屏拼接工程、多媒体电教、指挥控制中心移动指挥车等。规模：2×1～2×2、4×1～4×4、8×1～8×8、16×1～16×16视频格式：模拟复合视频带宽：150MHz (-3dB)，满载音频格式：单声道、立体声（平衡、非平衡通用）场逆程切换、支持视频、音频单独或同时切换掉电记忆功能，保证数据永不丢失技术指标经权威部门测试，均达到或优于广播甲级标准。 标准配置一体式控制面板具有外同步信号接口具有RS-232控制端口，可选配遥控面板或接中控设备视频采用BNC接口，音频采用三端压线接口19英寸宽(482.6mm)、1U高（44mm）标准机箱 规格：16*08/16*16/32*32视频格式：模拟复合视频带宽：60MHz (-3dB)，满载音频格式：单声道、立体声（平衡、非平衡通用）场逆程切换、支持视频、音频单独或同时切换掉电记忆功能，保证数据永不丢失技术指标经权威部门测试，均达到或优于广播甲级标准。 标准配置一体式控制面板具有外同步信号接口具有RS-232控制端口，可选面板切换或接中控设备视频采用BNC接口，音频采用三端压线接口19英寸宽(482.6mm)、1U高（44mm）标准机箱

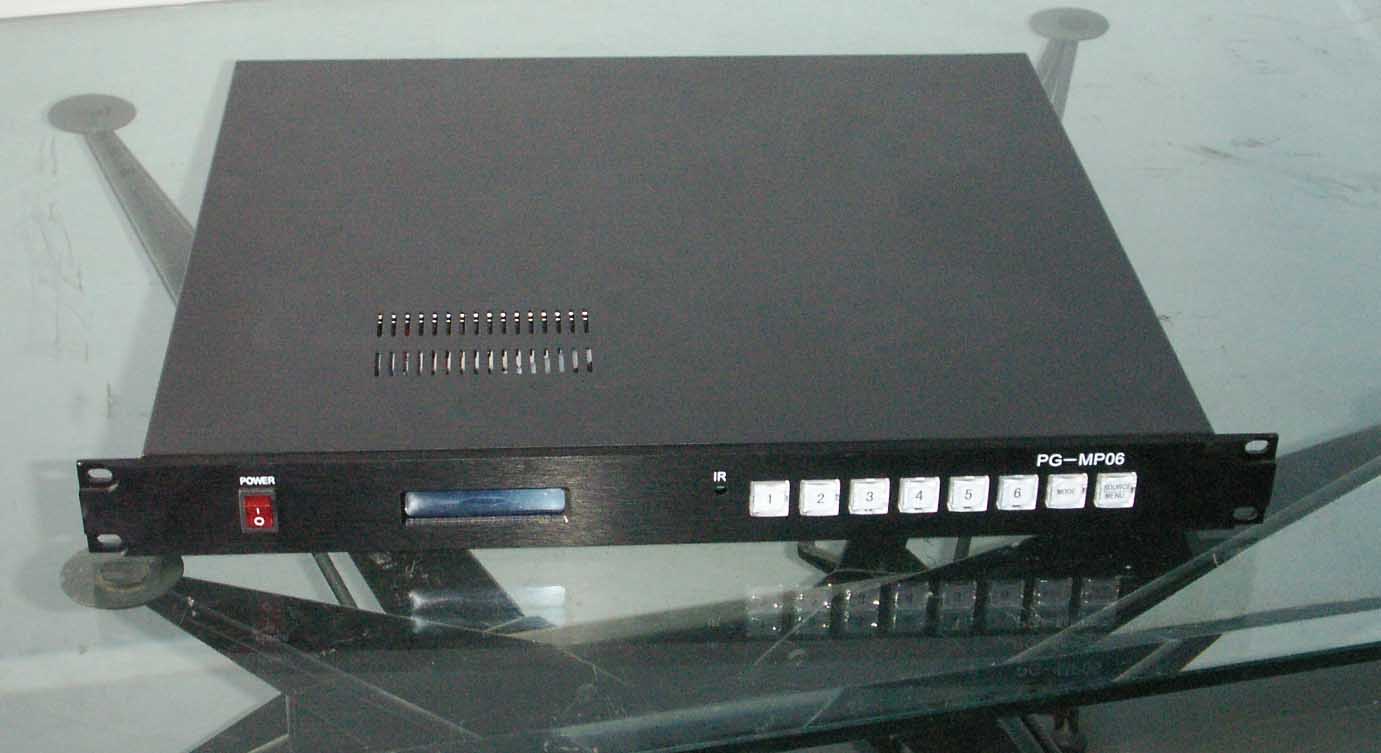

北京盘古高清画面分割器 PG-MP多窗口图形处理器的每个通道都能够接受四种输入数据：NTSC或PAL制式的CVBS，VGA，DVI。任何一个通道都有三种输入接口（VGA和DVI共用一个DVI－I接口），但任一时刻只能有一种参与显示。    输入的CVBS信号可以来自电视摄像机、录相机、DVD机或者电视电话会议系统。输入的模拟VGA和DVI信号通常由计算机提供，最高可支持分辨率1600X1200p、场频60Hz的VGA视频。输入的视频信号都被调整成一定分辨率和刷新频率的VGA信号，然后再输出。支持的最高分辨率为1920*1080 ，此分辨率下的最高刷新频率为60Hz。输出端连接具有DVI或VGA接口的显示设备.通道数量       4路RGB和视频通道类型RGB640x480, 800x6001024x768,1280x1024,1600x1200,1920x1080 视频NTSC或PAL制式复合视频视频电平   0.7V – 1.0V行同步速率   15KHz – 90KHz 逐行行同步类型 分离的行场同步 模拟输出分辨率RGB1024x768(60Hz)1280x1024(60Hz)1600x1200(60Hz)1920x1080(60Hz)模拟输出电平0.7V – 1.0V数字输出分辨率ＤＶＩ 1024x768(60Hz)1280x1024(60Hz) 1600x1200(60Hz) 1920x1080(60Hz)  连接器物理类型极性复合的video输入BNCFemaleRGB输入15脚HD D-SubFemale模拟输出15脚 HD D-SubFemaleRS-2329-pin D-SubMale  供电 170－250VAC，47－63Hz最大功率 60W外形尺寸 450 X 360 X45 mm工作温度0℃—+45℃环境湿度＜95%RH整机净重10Kg

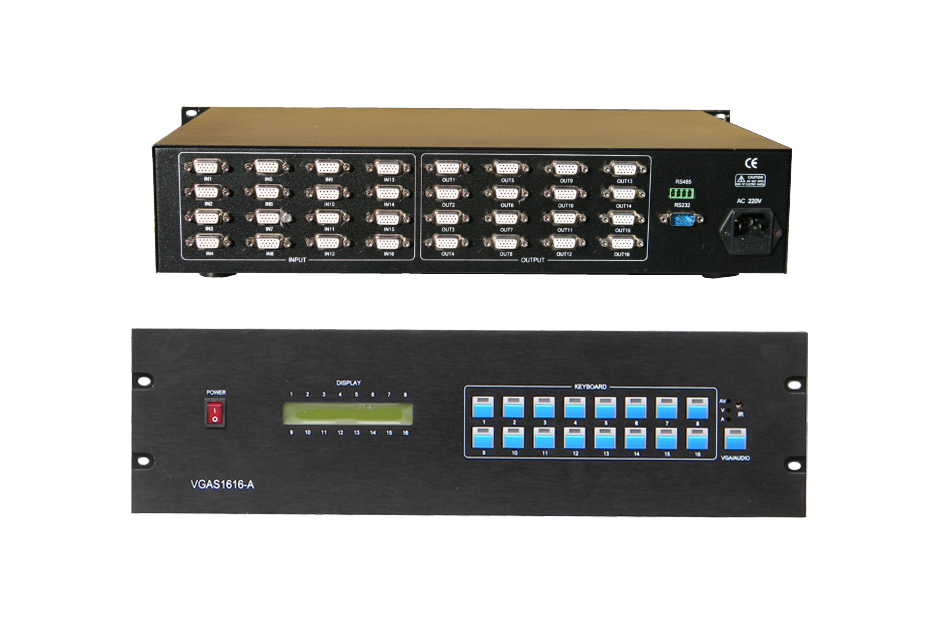

本公司VGA矩阵系列产品是一款高性能的专业矩阵切换设备, 用于切换计算机信号计算机信号支持VGA(DB15)。产品主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程，电视教学、指挥控制中心等场合。 本公司VGA矩阵系列产品的优良品质来自雄厚的技术实力，我们选用业界性能最好的芯片，对切换器电路的每一个细节进行精心的设计，以确保切换器的运行稳定性。经严格测试，VGA切换器的信号带宽为500MHz(-3db),能支持分辨率为2048x1536 60Hz的刷新频率和1280x1024 120Hz的刷新频率，完全能满足各种严要求，高品质的场合；视频为100MHz（-3db），不仅能支持现在各种制式的视频信号,也能满足将来的高清晰电视(HDTV)的带宽要求。 产品特性: · 8路 VGA信号输入，8路 VGA信号输出。 · 采用高亮LCD屏显示，信号通道状态一目了然。 · 具有掉电现场状态保护功能。 · 400MHz 高带宽矩阵切换芯片，图像清晰稳定。 · 采用高速切换集成电路，最长切换时间 200ns。 · 多种控制方式：前面板按键、RS232 控制协议。 视频参数: 输入信号  VGA、SVGA、XGA、WXGA 输入连接器 15针 HD插座 输入电平 0.7 Vp-p 视频带宽 400 MHz (-3 dB)满载 输出信号 VGA、SVGA、XGA、WXGA 输出连接器 15针 HD插座 输出电平 0.7 Vp-p 阻抗 75 ohms   控制方式: 控制方法 面板按键 RS232 (9针 D型插座) ATLINK 控制协议   一般参数: 电源电压 宽电压自适应 100 ~ 240V AC (50/60Hz) 功耗 30W 工作温度范围 0℃ ~ 50℃ (无冷凝) 平均无故障间隔时间 30000 小时

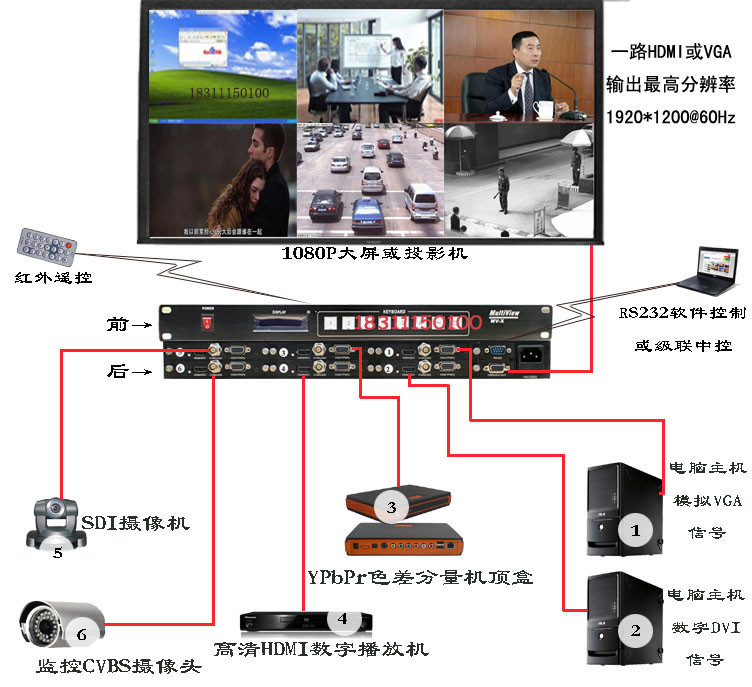

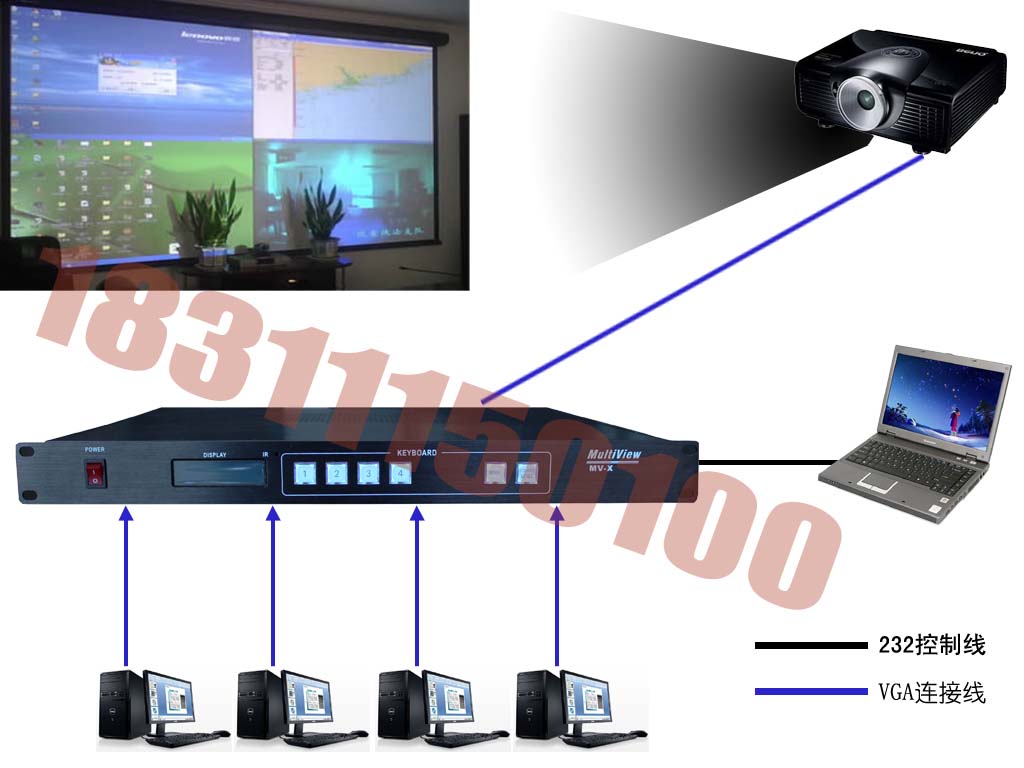

·产品功能 高清画面分割器又叫多媒体画面分割器，可以让一台投影机（或显示器） 1、同时显示多个计算机的VGA或DVI画面 2、同时显示多个视频画面，SDI画面，HDMI画面（如摄像机、DVD播放机等） 3、同时显示多个计算机与摄像机等的混合画面 4、可以定做二至十六画面分割器 ·性能特点 1、与普通画面分割器的区别： a)它的输入端可以是复合视频信号，VGA信号，DVI信号，HDMI信号，SDI信号，分量信号； b)输出端是其中一个VGA，HDMI，SDI信号接口（按用户需要选配），输出分辨率可高达1920*1200 @60Hz且向下兼容； c）图像亮度、色度、清晰度高，是配合高端显示设备不可缺少的高精度画面分割处理设备。 2、任意显示尺寸：在大屏范围内的多个显示图像的尺寸可据用户需要设定，可以任意放大、缩小和漫游、可以层叠等 3、多种控制方式：RS232、遥控、前面板。 4、系统稳定性好：插卡式结构，一路一卡不会受到病毒侵害，设备通电即可使用。 5、动态图像传输实时：与输入设备硬件连接，传输图像无延时。 ·相关参数     输 入 CVBS 支持 PAL/NTSC全制式，多路BNC端子 VGA/RGBHV 多路 VGA信号DB-15 标准接口 ,支持VGA全格式输入 HDMI 多路HDMI1.3,Type A 19pin HDMI接口 SDI 速率143Mbps～2.97Gbps，多路BNC端子 输 出 VGA /HDMI/SDI任意一种 分辨率最高到1920x1200@60Hz，且向下兼容   操作方式 前面板按键操作 标准 RS232端口，连接计算机通过软件控制，可连接中控 红外遥控器操作 显示方式 多画面（ N×1）/ 可任选其中一画面进行全屏显示 /画中画模式 工作温度 0～50℃ 工作湿度 5～95％RH 电源交流电压 170-250V/47-63Hz 功率消耗 单路最大 10W 机箱规格 6单元以下含（6单元）为1U 标准机架机箱，6单元以上至16单元为4U标准机架机箱 机箱尺寸 以 1U为例:482×340×44（mm） 重量 以1U为例大约10KG ·产品应用 1、会议室 2、指挥中心 3、培训中心 4、商务交流中心

·产品功能 高清画面分割器又叫多媒体画面分割器，可以让一台投影机（或显示器） 1、同时显示多个计算机的VGA或DVI画面 2、同时显示多个视频画面，SDI画面，HDMI画面（如摄像机、DVD播放机等） 3、同时显示多个计算机与摄像机等的混合画面 4、可以定做二至十六画面分割器 ·性能特点 1、与普通画面分割器的区别： a)它的输入端可以是复合视频信号，VGA信号，DVI信号，HDMI信号，SDI信号，分量信号； b)输出端是其中一个VGA，HDMI，SDI信号接口（按用户需要选配），输出分辨率可高达1920*1200 @60Hz且向下兼容； c）图像亮度、色度、清晰度高，是配合高端显示设备不可缺少的高精度画面分割处理设备。 2、任意显示尺寸：在大屏范围内的多个显示图像的尺寸可据用户需要设定，可以任意放大、缩小和漫游、可以层叠等 3、多种控制方式：RS232、遥控、前面板。 4、系统稳定性好：插卡式结构，一路一卡不会受到病毒侵害，设备通电即可使用。 5、动态图像传输实时：与输入设备硬件连接，传输图像无延时。 ·相关参数     输 入 CVBS 支持 PAL/NTSC全制式，多路BNC端子 VGA/RGBHV 多路 VGA信号DB-15 标准接口 ,支持VGA全格式输入 HDMI 多路HDMI1.3,Type A 19pin HDMI接口 SDI 速率143Mbps～2.97Gbps，多路BNC端子 输 出 VGA /HDMI/SDI任意一种 分辨率最高到1920x1200@60Hz，且向下兼容   操作方式 前面板按键操作 标准 RS232端口，连接计算机通过软件控制，可连接中控 红外遥控器操作 显示方式 多画面（ N×1）/ 可任选其中一画面进行全屏显示 /画中画模式 工作温度 0～50℃ 工作湿度 5～95％RH 电源交流电压 170-250V/47-63Hz 功率消耗 单路最大 10W 机箱规格 6单元以下含（6单元）为1U 标准机架机箱，6单元以上至16单元为4U标准机架机箱 机箱尺寸 以 1U为例:482×340×44（mm） 重量 以1U为例大约10KG ·产品应用 1、会议室 2、指挥中心 3、培训中心 4、商务交流中心

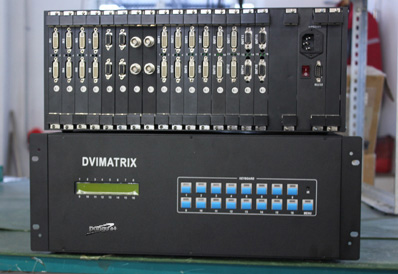

高清数字矩阵切换器是专门为高清数字信号的切换而设计的高性能智能矩阵设备，用于将各路数字视频输入信号切换到任意视频输出通道上，主要应用于监控电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。本产品带有断电现场保护、LCD液晶显示、红外和计算机RS232远程控制等功能。 ⊙ 插卡式工业机箱，输入输出独立插卡，一卡4路，灵活可靠。 ⊙ 断电现场保护。 ⊙ 双电源输入，互为备份，可带电拔插，工作可靠。 ⊙ 带RS232接口，可远程计算机操作。 ⊙ 自动EDID，所有输入口的EDID信息自动同步到第1个输出显示单元的EDID。 ⊙ 输入信号丢失LED指示。 ⊙ 兼容HDMI1.3，支持HDCP。 ⊙ 支持DeepColor最高36bit。 ⊙ 前面板液晶显示，独立按键操作，清晰直观。 ⊙ 支持红外遥控。 HDMI输入路数 ≤32 HDMI输出路数 ≤32 HDMI时钟频率 25Mhz-165Mhz 单路信号带宽 3.0Ghz HDMI信号输入 支持：480p、 576P、 720P、 1080I、 1080P HDMI信号输出 支持：480p、 576P、 720P、 1080I、 1080P HDMI输入线长 ≤ 10米 HDMI接口 Type A 19pin HDMI接口 HDMI输出线长 ≤ 10米 RS232控制线长 ≤ 15米 通讯接口 RS-232，9600bps,8,n,1 功率消耗 ＜60W 工作温度 0℃—+45℃ 环境湿度 ＜95%RH MTBF ＞40000小时 机箱尺寸 483(宽)╳350(深)╳180(高)mm（4U） 整机净重 15kg 电源输入 交流220V/50Hz ±10%

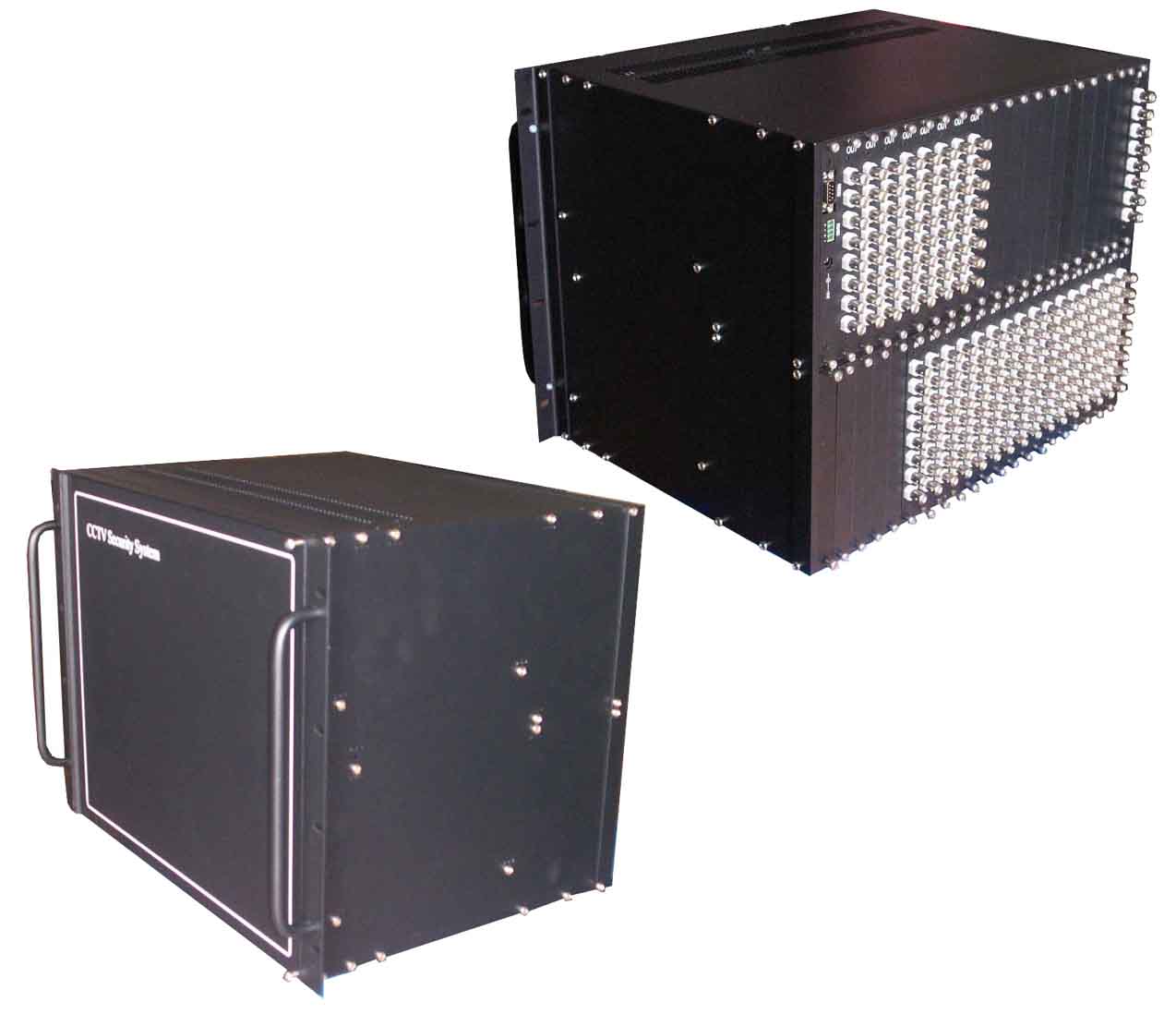

视频矩阵切换器是专门为音视频信号的切换而设计的高性能智能矩阵设备，具有可扩展的多路音视频输入，多路音视频输出以及多个控制机箱，专业广播级的核心切换芯片、灵活的输入输出选择、简单可靠的扩展功能、紧凑的外观、简便的安装方式使其具有很高的性价比。矩阵切换系统可包含一个或多个矩阵切换机箱，机箱中有电源模块、音视频输入/输出模块和字符叠加模块。所有的系统受系统主控模块和键盘控制。 用于将各路音视频输入信号同步或异步切换到音视频输出通道中的任一通道上，主要应用于安防监控电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。本产品带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能，并具备RS232/RS485通讯接口。 产品说明 技术参数 ●输入 电源电压：AC 180—240V @50/60Hz 最大功率消耗：60W 远程数据通讯：RS422 计算机接口：RS232 视频输入：1Vp-p75ΩBNC ●输出 远程数据通讯：RS422 监视输出：1Vp-p75Ω负载BNC 扩展：DB37线缆 ●机械特性 　外形尺寸：483(宽)×336(深)×178(高)mm 　重量： ●环境特性 温度：0-50℃ 湿度：<90%RH ●视频特性 输入：8至128 输出：8至64 制式：PAL/NTSC 视频输入范围：±1.5VDC 带宽：6.5Mhz 微分增益：＜0.5% 微分相位：<0.5° 增益：0dB—±3dB ●字符叠加特性 　日期格式：year-month-date 　时间格式：hours:minutes:seconds  叠加字数： ≤12字（中英文混合） 　字体：宋体12#  字库：GB2312 　字符位置：全屏可调 ●视频丢失告警 　视频丢失告警延时：<100ms 　告警方式：输出黑底白字“视频丢失”

高清数字矩阵切换器是专门为高清数字信号的切换而设计的高性能智能矩阵设备，用于将各路数字视频输入信号切换到任意视频输出通道上，主要应用于监控电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。本产品带有断电现场保护、LCD液晶显示、红外和计算机RS232远程控制等功能。信号有HDMI/DVI/SDI混合高清矩阵切换器. ⊙兼容DVI 1.0。 ⊙自动EDID，所有输入口的EDID信息自动同步到第1个输出显示单元的EDID。 ⊙输入内建自适应均衡器，输出预加重，支持DVI线长到15m(AWG24)。 ⊙断电现场保护。 ⊙输入信号丢失LED指示。 ⊙插卡式工业机箱，输入输出独立插卡，灵活可靠（A型除外）。 ⊙带RS232接口，可远程计算机操作。 ⊙前面板液晶显示，独立按键操作，清晰直观。 ⊙支持红外遥控。

 传统视频矩阵在在切换过程中会产生闪烁、黑场、抖动、延时和信号中断等缺点。HDS2000新型无缝混合切换矩阵彻底克服了传统矩阵的缺点，切换过程中无闪烁、无黑屏、无延时、无信号中断。并且实现了CVBS、VGA、YPbPr、HDMI、DVI、SDI、HDbaseT和光纤等任意信号输入输出。 ⊙ 全数字化切换； ⊙ 任意信号输入输出； ⊙ 实时无缝切换； ⊙ 输入信号分辨率自适应，输出分辨率可调； ⊙ HDMI接口兼容DVI1.0和HDMI1.3，支持HDCP1.2，支持蓝光播放器，支持DeepColor； ⊙ CVBS、VGA和YPbPr模拟输入数字化处理，ADC最高采样频率205Mhz,内部图像处理24-bit处理，色彩还原真实, 最高分辨率到1920x1200@60Hz; ⊙ CVBS输入集成高级3D自适应梳状滤波器和去隔行处理，自动PAL，NTSC制式识别； ⊙ SDI输入支持3G/HD/SD-SDI，速率143Mbps～2.97Gbps，兼容SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 串行视频标准； ⊙ 支持模拟音频输入和输出； ⊙ 支持SDI音频加解嵌（SMPTE291）； ⊙ 4.3寸触屏操作，美观快捷。 ⊙ 支持RS232和以太网控制，开放控制协议，方便第三方串口控制； ⊙ 支持断电现场保护； ⊙ 标准插卡式工业机箱，一卡4路； 机箱尺寸(宽x深x高) 最大输入通道 最大输出通道 3U(43x43x13cm)        16       16 5U(43x43x22cm)        32       32 10U(43x43x45cm)        72       72 20U(43x43x90cm) 144 144 1.3.2视频输入信号参数 CVBS输入 阻抗 75Ω 电平 1Vp-p 制式 NTSC，PAL自适应 接口类型 BNC YPbPr输入 阻抗 75Ω 电平 0.7V 分辨率 480i,576i,480P,576P,720P,1080i50/60, 1080P25/30/50/60 同步输入 SOG 接口类型 DB15FM,(1-Cr,2-Y,3-Cb) VGA输入 阻抗 75Ω 电平 0.7V 分辨率 VESA常用分辨率640x480@60Hz～1920x1200@60Hz 同步输入 独立行场 接口类型 DB15FM HDMI/DVI输入 时钟频率 25Mhz-225Mhz 标准 DVI1.0 HDMI1.3 HDCP1.2 接口类型 Type A 19pin HDMI或DVI-D SDI 输入 速率 143Mbps～2.97Gbps 标准 SMPTE 259M、292M、344M、424M,音频兼容SMPTE291 接口类型 BNC HDBaseT输入 传输距离  ≤100m (cat5,cat6) 最大分辨率  1920x1080@60 HDCP标准  HDCP1.2 光纤输入 光接口  LC 波长 850nm,1310nm，1550nm可选 传输模式 多模，单模可选 速率 3Gbps 传输距离 2Km,10Km,20Km,40Km,80Km可选 1.3.3模拟音频输入参数： 接口 3.5mm立体声插座 电平 0.5-2.0Vp-p 阻抗 600Ω 音频采样率 48Khz 1.3.4视频输出技术参数： YPbPr输出 阻抗 75Ω 电平 0.7V 分辨率 576i,720P50/60,1080i50/60, 1080P25/30/50/60 同步输入 SOG 接口类型 DB15FM,(1-Cr,2-Y,3-Cb) VGA输出 阻抗 75Ω 电平 0.7V 分辨率 1024x768,1280x1024,1440x900,1360x768,1680x1050, 1600x1200,1280x720,1920x1080,1920x1200 同步输入 独立行场 接口类型 DB15FM HDMI/DVI输出 时钟频率 25Mhz-225Mhz 标准 DVI1.0 HDMI1.3 HDCP1.2 分辨率 1024x768,1280x1024,1440x900,1360x768,1680x1050, 1600x1200,1280x720,1920x1080,1920x1200, 576i,720P50/60,1080i50/60, 1080P25/30/50/60 接口类型 Type A 19pin HDMI或  DVI-D SDI 输出 速率 143Mbps～2.97Gbps 标准 SMPTE 259M、292M、344M、424M，音频兼容SMPTE291 接口类型 BNC HDBaseT输出 传输距离  ≤100m (cat5,cat6) 最大分辨率  1920x1080@60 HDCP标准  HDCP1.2 光纤输出 光接口  LC 波长 850nm,1310nm，1550nm可选 传输模式 多模，单模可选 速率 3Gbps 传输距离 2Km,10Km,20Km,40Km,80Km可选 1.3.5模拟音频输出参数: 接口 3.5mm立体声插座 电平 0.5-2.0Vp-p 阻抗 600Ω 1.3.6功耗 混合输入卡       8W/卡 SDI输入卡      10W/卡 HDBaseT输入卡      30W/卡 光纤输入卡      20W/卡 混合输出卡    10W/卡 HDBaseT输出卡      20W/卡 光纤输出卡 20W/卡 3U整机无输入输出卡 20W 5U 整机无输入输出卡       20W 10U整机无输入输出卡       40W 20U整机无输入输出卡       80W
