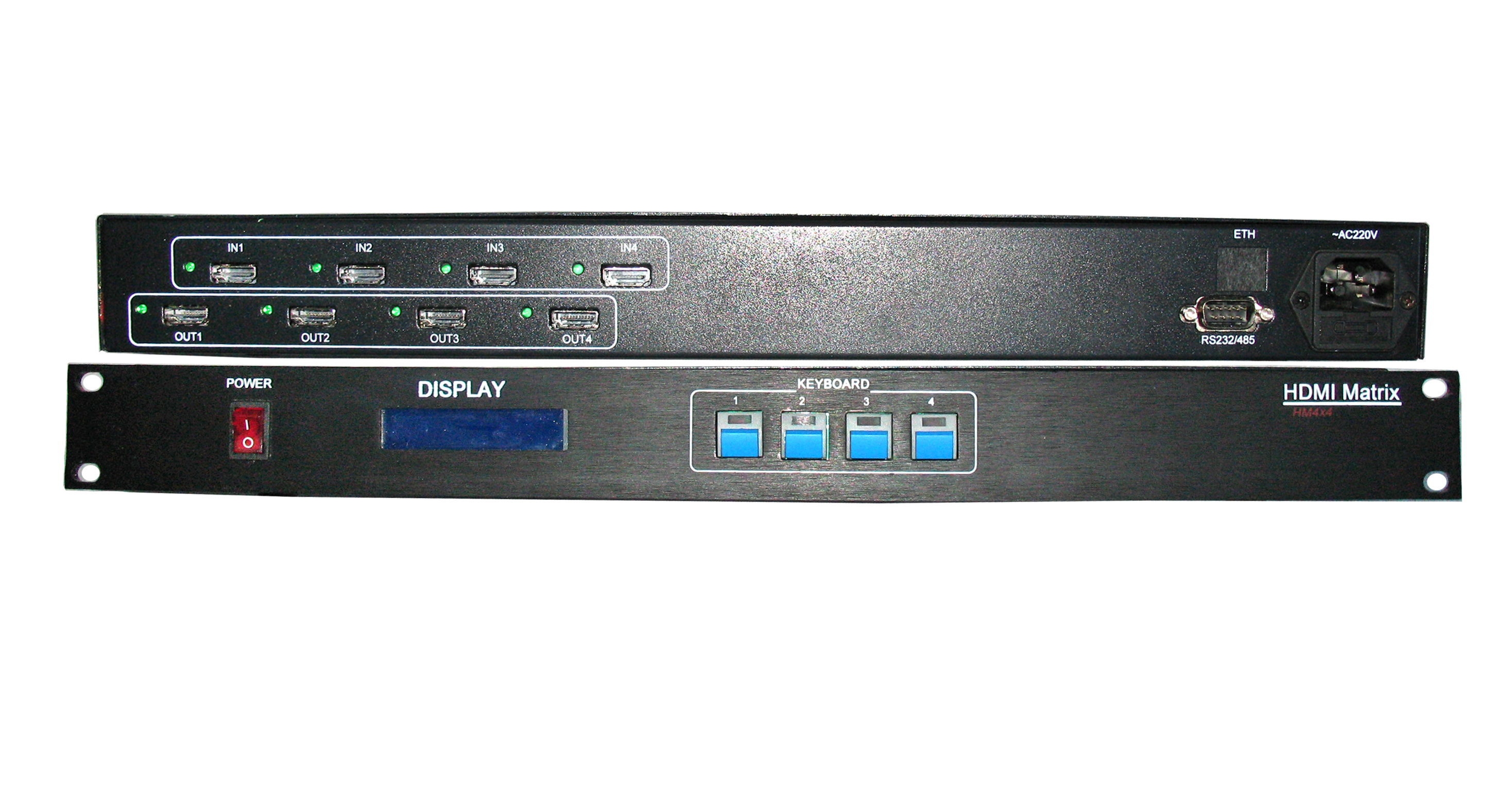

高清数字矩阵切换器是专门为高清数字信号的切换而设计的高性能智能矩阵设备，用于将各路数字视频输入信号切换到任意视频输出通道上，主要应用于监控电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。本产品带有断电现场保护、LCD液晶显示、红外和计算机RS232远程控制等功能。 ⊙ 插卡式工业机箱，输入输出独立插卡，一卡4路，灵活可靠。 ⊙ 断电现场保护。 ⊙ 双电源输入，互为备份，可带电拔插，工作可靠。 ⊙ 带RS232接口，可远程计算机操作。 ⊙ 自动EDID，所有输入口的EDID信息自动同步到第1个输出显示单元的EDID。 ⊙ 输入信号丢失LED指示。 ⊙ 兼容HDMI1.3，支持HDCP。 ⊙ 支持DeepColor最高36bit。 ⊙ 前面板液晶显示，独立按键操作，清晰直观。 ⊙ 支持红外遥控。

高清混合矩阵矩阵是为了将各种模拟或数字视频信号统一进行重新分配和组合的交换设备。该设备可将多路CVBS、VGA、YPbPr、HDMI、DVI和SDI视频输入信号切换到多路输出通道的任意通道上去。且输出通道可任意选择CVBS、VGA、YPbPr、HDMI、DVI或SDI接口。可广泛用于需要进行多种视频信号分配和组合的场合，应用领域涉及军工、多媒体教学、电视电话会议、金融、科研、气象等领域。 （1）标准插卡式工业机箱，工作可靠，增减通道灵活方便，一卡2路（8x8,16x16）,一卡4路(32x32,64x64)； （2）   输入输出信号源格式自由选配，输入支持CVBS,VGA,YPbPr,SDI，HDMI和DVI，输出支持VGA，YPbPr，SDI，HDMI和DVI。 （3）HDMI/DVI接口兼容DVI1.0和HDMI1.3，支持HDCP1.2，支持蓝光播放器，支持DeepColor，自动EDID配置； （4）CVBS、VGA和YPbPr模拟输入数字化处理，ADC最高采样频率205Mhz,内部图像处理24-bit处理，色彩还原真实, 最高分辨率到1920x1200@60Hz; （5）支持模拟音频输入和输出。 （6）CVBS输入集成高级3D自适应梳状滤波器和去隔行处理，自动PAL，NTSC制式识别； （7）SDI输入支持3G/HD/SD-SDI，速率143Mbps～2.97Gbps，兼容SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 串行视频标准； （8）单路带宽最大10Gbps; （9）支持本机按键和红处遥控器快速操作； （10）支持RS232和以太网控制，开放控制协议，方便第三方串口控制； （11）支持断电现场保护；

VGA矩阵切换器专门用于对计算机显示器信号进行切换和分配， VGA矩阵系统连接可将多路信号从输入通道切换输送到输出通道中的任一通道上，并且输出通道间彼此独立。 简单的说，就是可以将进来 的多路输入信号中的任意一个显示到任意一个你指定的显示器 “矩阵”本身是一个数学概念，它在电子行业里是一类电子产品的简称，它的全名叫做“矩阵切换器”。具体到矩阵切换器这个电子产品中，一般指在多路输入的情况下有多路的输出选择，形成矩阵结构。在生产和生活中，广大劳动人民的智慧是强大的，因此它就被简称做了“矩阵”。 总的来说，矩阵切换器是一类切换多路信号输入输出的设备。 通俗的讲，矩阵切换器其实就是是将一路或多路音视频信号分别传输给一个或者多个显示设备，如：两台电脑主机要共用一个显示器，矩阵切换器可以将两台电脑主机上的内容任意切换到同一个或多个显示器上。 本公司VGA矩阵系列产品是一款高性能的专业矩阵切换设备, 用于切换计算机信号（VGA和RGB信号）；计算机信号支持VGA(DB15)和RGBHV(BNC)两种。产品主要应用于广播电视工程、视频会议工程、音视频工程多媒体会议厅、大屏幕显示工程，电视教学、指挥控制中心等场合。 本公司VGA矩阵系列产品的优良品质来自雄厚的技术实力，我们选用业界性能最好的芯片，对切换器电路的每一个细节进行精心的设计，以确保切换器的运行稳定性。经严格测试，VGA切换器的信号带宽为500MHz(-3db),能支持分辨率为2048x1536 60Hz的刷新频率和1280x1024 120Hz的刷新频率，完全能满足各种严要求，高品质的场合；视频为100MHz（-3db），不仅能支持现在各种制式的视频信号,也能满足将来的高清晰电视(HDTV)的带宽要求。 本公司VGA/RGB矩阵系列产品为用户提供了良好的人机接口，方便用户使用。本系列切换器带有单色点阵液晶显示，RS-232通讯接口，RS-485、RS-422通讯接口、红外遥控(可选配) ，带有断电现场保护功能，能读取和存储多达30个用户场景，还有专门的配套控制软件。可以与计算机、遥控系统或各种远端控制设备（如快思聪，AMX等控制系统）配合使用。   产品特性  ※ 专业矩阵芯片500MHz（-3dB）满载带宽；  ※ 切换状态点阵液晶显示，可以从显示屏上直接看到当前的切换状态；  ※ VGA和音频信号可同步切换，也可分开单独进行切换；  ※ 面板、红外遥控、RS-232、RS-485（选配）、NET网络控制（选配）能与第三方控制设备实现远程控制和智能控制；  ※ 设备地址为1-255，可同时255台使用同一COM口级连控制；  ※ 面板按键采用欧母龙按钮，按键寿命可达100万次以上；  ※ 全功能红外遥控器红外遥控更加灵活方便（选配）；  ※ 30组宏操作和预置调用、储存功能，可以进行多个输出或全部输出的同时切换；  ※ 本公司Matrix控制软件，可控制矩阵切换、自动循环、定时切换等；  ※ 更快的通道切换速度，切换延时≤100ns；  ※ 可机架安装的标准19英寸机箱；  ※ 金属机箱，保证更好的抗干扰及电磁屏蔽兼容性。 3.2、技术参数           PC通道         输入、输出接口： 15HDF插座（VGA）   　　　　　带宽：   500MHz(-3dB) 0-10MHz(+0.2dB到-0.1dB) 0-120MHz(+6.5dB到-1.0dB) 输入电平： 0.5Vp-p最小，2.0Vp-p最大 输入I/O阻抗： 75Ω 交叉串扰： -68.5dB@5MHz 回波损耗： -85dB@10MHz 信噪比(S/N)： 72.8dB 切换速度： 小于100ns     行场同步通道：     输入电平： 1Vp-p－5Vp-p 输入阻抗： 10KΩ 输出电平： 兼容TTL 输出阻抗： 75Ω 同步极性： 跟随输入       音频通道：       输入、输出接口： 3.81mm端子插座 带宽： 1MHz 增益： 非平衡音频0dB（可按需更改），平衡音频6dB 信噪比（S/N）： 73.5dB空载(1Vpp) 通道隔离： >76dB @1KHz 输入阻抗： 高阻，>47KΩ 输出阻抗： 47Ω     控制方式：   面板控制 RS232、RS485（选配）、RS422（选配）控制 红外遥控器（选配）控制 matrix软件控制     产品规格：   电源：交流85V-265V，50Hz/60Hz 功率：20-50W  外形尺寸：482（宽） 重量：4.5 (kg)  平均故障间隔时间：50000小时

一、产品概述 字符叠加器采用专用字符叠加芯片，十六路字符叠加系统可实现字符和日期、时间在监视器屏幕上任意位置的叠加；独特设计双行字符显示，每一路视频最多允许叠加8-16个不同汉字，每屏最多可叠加288个字符；操作人员可通过计算机对每一路的显示字幕进行设置，点击“发送”键后，可实现所见即所得的效果；还可通过计算机对每一路的显示字幕进行设置，实现字符黑边、亮度的调整；本系统具备一路视频输入、四路字符叠加视频输出的性能，且输出信号无衰减；整套系统通过485通讯模式实现设备的级联，最多可扩展为512路，并且系统时间统一显示。 二、产品性能 ⊙自带GB2312字库，可中英文数字混合显示。 ⊙可显示白字黑边，黑字白边等多种外观的字符。 ⊙字符可以放大缩小，字符位置可以任意上下调整。 ⊙自带日历时钟，可实时显示日期、时间，断电不影响时钟运行。 ⊙内置大容量EEPROM，确保设定的信息不丢失。 ⊙通过控制软件设定叠加信息(Windows98/2000/XP)。 ⊙每通道可单独设定8-16个中英文混合的字符。 ⊙每通道带4路视频分配输出。 ⊙插卡式工业机箱，一路一卡，灵活扩展，维护方便。 三、 技术指标 视频输入路数 16 视频输出路数 64 每路视频输出路数 4 视频通道带宽 6MHz（-3dB） 视频通道信噪比 75dB 视频微分增益

1．概述 “HD-ZF1632字符叠加器”可在HD-SDI视频图象信号上叠加日期、时间及中英文字符信息。广泛用于安防监控、视频会议等行业。通过软件将要叠加的字符信息写入本设备后可独立运行，并支持多台本设备级连。   2．性能 ⊙SDI信号兼容SMPTE 424M, SMPTE 292M 和 SMPTE 259M。 ⊙内置时钟恢复电路，保证信号完整性。 ⊙自带GB2312宋体字库，全角48x48点阵，半角24x48点阵，可中英文数字混合显示。 ⊙24位真彩色。 ⊙字体可选勾边。 ⊙自带日历时钟，可实时显示日期、时间，断电不影响时钟运行。 ⊙内置大容量EEPROM，确保设定的信息不丢失。 ⊙通过控制软件设定叠加信息。 ⊙每通道可单独设定4行共40个中英文混合的字符。 ⊙每通道带2路视频分配输出。 ⊙RS232和以太网控制，可多台分地址同时控制。 ⊙2U插卡式工业机箱，一路一卡，灵活可靠。     3.技术指标   视频输入路数 16 视频输出路数 16 每路视频分配输出路数 2 视频输入 SMPTE 424M, SMPTE 292M 和 SMPTE 259M 视频输出 SMPTE 424M, SMPTE 292M 和 SMPTE 259M 汉字显示数量 ≤40个 汉字字库 GB2312 宋体 48x48点阵 时钟误差 ±2.5Minutes per year(±5ppm) at 25℃ 通讯接口 RS-232，19200bps,8,n, 10M/100M以太网 电源输入 交流220V/50Hz 功率消耗 ＜30W 工作温度 0℃—+45℃ 环境湿度 ＜95%RH MTBF ＞20000小时 机箱尺寸 483(宽)╳250(深)╳90(高)mm 整机净重 5kg
