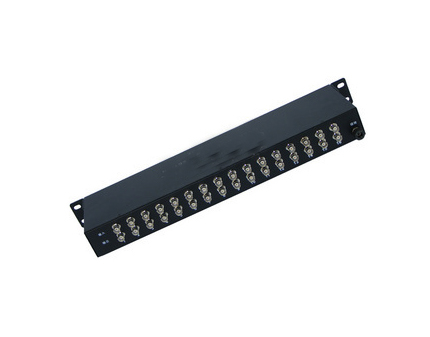

为什么要用电涌保护器     雷 电的破坏力极大，仅靠外部的防雷（避雷针等）是不够的，雷电波会直接或间接（通过电磁感应）侵入各电气通路和金属通道（如电源线、信号线、天馈线和金属管 道等）。由此产生的雷电过电压和电涌电压将对电子、电气设备、信息网络系统产生很大的危害，轻则毁坏线路，重则损坏设备，使系统瘫痪，造成难以估量的损 失。     迅速变化的雷电流，会在电气环路和双股导线上感应产生高电压而导致系统的绝缘被破坏。电力系统的各种操作能在电力线路上产生操作过电压；一些电器设备开关操作，短路跳闸等能在电源线路中产生高于正常工作电压的过电压（浪涌电压）从而对用电设备产生危害。 16路视频防雷保护器，DVR专用防雷保护器， 采用目前世界最新高速浪涌抑制器件， 并采用内部三级保护的方式，最大通流容量达10KA， 在10Mbps传输率损耗仅为0.2dB。 产品安装极为便捷，且无需维护。 可以配合信号系列多功能监控摄像机防雷器 满足于各类监控系统防雷和过电压保护的要求。 一、产品用途     机架式视频防雷箱适用于多路视频信号线路集中保护，主要用于沿视频信号线路侵入设备的雷电（过电压）防护，如8口、16口、24口视频矩阵、硬盘录像机、电视墙等。 二、产品特点 •通流容量大，采用多级保护。 •内置快速半导体保护器件，响应速度快，残压低。 •核心元件采用国际知名品牌，性能优越。 •节能、环保，安装简便，机架式多路集成，适用于各种标准接口类型。 •插入损耗低，确保线路畅通。 •驻波系数小，工作频率范围宽。   安装注意事项 1．本产品为串联连接方式。 2．请选择与被保护设备接口类型相同的产品。 3．防雷器的IN为输入，OUT为输出，输入端接外线，输出端与被保护设备的输入端相连接。 4．产品应与被保护设备的工作电压相匹配，安装时请根据安装示意图所示连接。 5．防雷箱的PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直。

为什么要用电涌保护器     雷 电的破坏力极大，仅靠外部的防雷（避雷针等）是不够的，雷电波会直接或间接（通过电磁感应）侵入各电气通路和金属通道（如电源线、信号线、天馈线和金属管 道等）。由此产生的雷电过电压和电涌电压将对电子、电气设备、信息网络系统产生很大的危害，轻则毁坏线路，重则损坏设备，使系统瘫痪，造成难以估量的损 失。     迅速变化的雷电流，会在电气环路和双股导线上感应产生高电压而导致系统的绝缘被破坏。电力系统的各种操作能在电力线路上产生操作过电压；一些电器设备开关操作，短路跳闸等能在电源线路中产生高于正常工作电压的过电压（浪涌电压）从而对用电设备产生危害。 DVR专用防雷保护器，采用目前世界最新高速浪涌抑制器件，并采用内部三级保护的方式，最大通流容量达10KA，在10Mbps传输率损耗仅为0.2dB。产品安装极为便捷，且无需维护。可以配合信号系列多功能监控摄像机防雷器满足于各类监控系统防雷和过电压保护的要求。 一、产品介绍及特点     系列视频防雷器是专门针对电视监控系统的防雷要求进行设计的，主要解决电视监控系统中DVR的视频线受雷电的感应产生高电压和高电流的破坏。 该产品专门适用于电视监控系统的同轴电缆等远程传输线路的防护，只需要将进入监控室的同轴电缆首先经过系列设备，可以有效保护后端的矩阵、数字录像机、监视器免受雷电过电压和感应过电压、静电放电等所造成的损坏雷电的破坏。适用用于铁路通信系统、移动基站、差转站，有线闭路电视CATV、公共电视、监控系统、卫星电视接收系统以及视频点播系统等。   持续工作电压Un 5V 最大工作电压Uc 10V 标称放电电流In(8/20us） 5KA 最大放电电流Imax(8/20us） 10KA 限制电压Up 15V 数据传输速率Vs 100Mbps 插入损耗Ae 0.2dB 响应时间Ta 1nS 接口形式 BNC 保护形式 线对线，线对地 产品规格 485×175×14.5 工作环境 温度-25—+65℃； 湿度≤95%（25-30℃） 测试标准 IEC61643-21：2000

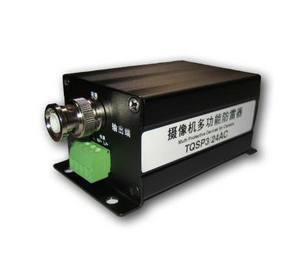

为什么要用电涌保护器     雷 电的破坏力极大，仅靠外部的防雷（避雷针等）是不够的，雷电波会直接或间接（通过电磁感应）侵入各电气通路和金属通道（如电源线、信号线、天馈线和金属管 道等）。由此产生的雷电过电压和电涌电压将对电子、电气设备、信息网络系统产生很大的危害，轻则毁坏线路，重则损坏设备，使系统瘫痪，造成难以估量的损 失。     迅速变化的雷电流，会在电气环路和双股导线上感应产生高电压而导致系统的绝缘被破坏。电力系统的各种操作能在电力线路上产生操作过电压；一些电器设备开关操作，短路跳闸等能在电源线路中产生高于正常工作电压的过电压（浪涌电压）从而对用电设备产生危害。 功能: 二合一多功能防雷器是为监控系统量身订做的专业一体化多功能电涌保护器。可以分别对摄像机的电源、视频、云台控制线路实施浪涌和防静电保护，最高放电电流可达10KA。反应速度为纳秒级，可充分保护高端、昂贵的监控设备。 特点： 1. 采用多级保护电路，残压水平低，防护效果好。 2. 核心部件选用进口零件，性能优异。 3. 通流容量大，反应迅速。 4. 性能稳定、工作可靠、无须维护等特点。 技术参数： 产品型号 TQSP3/24AC 电源保护参数 标称工作电压Un AC220V 标称通流量In 10KA（8/20uS） 响应时间Ta 25nS 接头形式 压接式 视频信号保护参数 标称工作电压Un DC5V 标称通流量In 5KA（8/20uS） 响应时间Ta 1nS 插人损耗Ae 0.3dB 接头形式 BNC 云台RS485控制信号保护参数 标称工作电压Un DC5V 标称通流量In 5KA（8/20uS） 响应时间Ta 1nS 插人损耗Ae 0.3dB 接头形式 压接式 测试标准 IEC61643-21：2000 产品规格 110.5mm*66mm*29.5mm(不含接头和PE线)       功能: TQ型系列低电阻接地模块是一种以非金属材料为主的接地体，它由导电性、稳定性较好的非金属矿物和电解物质组成，可用作建筑物(构筑物)防雷接地、防静电接地、交流工作接地、直流工作接地、安全保护接地以及其它目的接地体。 特点： 1)       耐腐蚀、无毒害、使用寿命长、安装方便； 2)       能吸湿保湿、接地电阻低，要比相同尺寸的钢管接地体低22%～40%； 3)       大电流冲击后阻值不增大，也无变硬、发脆、断裂现象； 4)       在高土壤电阻率地域接地，能有效地降低接地电阻； 5)       接地电阻受季节影响小，阻值能保持长期稳定。 埋设方法： 7.1  低电阻接地模块可进行垂直埋置或水平埋置，埋置深度不宜小于0.6m，一般为0.8m～1.0m。 7.2  采用几个模块并联埋置时，模块间距不宜小于4m，如条件不允许，可适当放宽。 7.3  埋置较重的TRD-ⅠⅠⅠ-1型模块时，可运用随产品配备的把手，套入极芯，旋紧螺母，或穿以铁丝或绳索，抬降至基坑中。 7.4  低电阻接地模块的极芯互相并联或与地线连接时，必须进行焊接。要求用同一种金属材料焊接，确保连接的可靠性。焊接长度应不小于100mm，不允许虚焊、漏焊。 7.5  应在焊接处清除焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀。  注意事项： 8.1  贮存模块应经常维护，保持一定湿度，避免高温、干燥、曝晒。 8.2  运输和安装时，应避免机械力损伤接地模块。选择埋设位置时，应避开可能遭受化学腐蚀及高温影响地段。 8.3  回填土时可适量洒水分层夯实，待低电阻接地模块吸湿72小时后测量接地电阻。 8.4  在寒冷地区，模块应埋设在冻土层以下。 安装与维护： 1、 防雷器串联在信号通道和被保护设备之间。 2、  防雷器的输入端（IN/雷电端）与输入线相连包括视频、控制485、电源，输出端（OUT/设备端）与被保护设备相连；不可以接反，带有PE标示的线接地。 3、  防雷器的PE线必须要与防雷系统地严格的等电位连接，否则将影响工作性能。 4、  该产品无需特别维护，安装时尽量靠进设备端；当工作系统出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后恢复正常，则应更换防雷器。 安装指南 1、  先将(PE)接地线、控制信号线和电源线接在5P座上（接线方式如图）；按箭头方向插入孔内,（IN）接在外线；（OUT）接在被保护的设备，不可接反。 2、  BNC （IN）接在信号线；BNC （OUT）接在被保护的设备，不可接反。 3、  （WORKING）工作指示灯不亮，则应更换防雷器 防雷器接线示意图。

为什么要用电涌保护器     雷 电的破坏力极大，仅靠外部的防雷（避雷针等）是不够的，雷电波会直接或间接（通过电磁感应）侵入各电气通路和金属通道（如电源线、信号线、天馈线和金属管 道等）。由此产生的雷电过电压和电涌电压将对电子、电气设备、信息网络系统产生很大的危害，轻则毁坏线路，重则损坏设备，使系统瘫痪，造成难以估量的损 失。     迅速变化的雷电流，会在电气环路和双股导线上感应产生高电压而导致系统的绝缘被破坏。电力系统的各种操作能在电力线路上产生操作过电压；一些电器设备开关操作，短路跳闸等能在电源线路中产生高于正常工作电压的过电压（浪涌电压）从而对用电设备产生危害。 功能: 三合一多功能防雷器是为监控系统量身订做的专业一体化多功能电涌保护器。可以分别对摄像机的电源、视频、云台控制线路实施浪涌和防静电保护，最高放电电流可达10KA。反应速度为纳秒级，可充分保护高端、昂贵的监控设备。 特点： 1. 采用多级保护电路，残压水平低，防护效果好。 2. 核心部件选用进口零件，性能优异。 3. 通流容量大，反应迅速。 4. 性能稳定、工作可靠、无须维护等特点。 技术参数： 产品型号 TQSP3/24AC 电源保护参数 标称工作电压Un AC220V 标称通流量In 10KA（8/20uS） 响应时间Ta 25nS 接头形式 压接式 视频信号保护参数 标称工作电压Un DC5V 标称通流量In 5KA（8/20uS） 响应时间Ta 1nS 插人损耗Ae 0.3dB 接头形式 BNC 云台RS485控制信号保护参数 标称工作电压Un DC5V 标称通流量In 5KA（8/20uS） 响应时间Ta 1nS 插人损耗Ae 0.3dB 接头形式 压接式 测试标准 IEC61643-21：2000 产品规格 110.5mm*66mm*29.5mm(不含接头和PE线)       功能: TQ型系列低电阻接地模块是一种以非金属材料为主的接地体，它由导电性、稳定性较好的非金属矿物和电解物质组成，可用作建筑物(构筑物)防雷接地、防静电接地、交流工作接地、直流工作接地、安全保护接地以及其它目的接地体。 特点： 1)       耐腐蚀、无毒害、使用寿命长、安装方便； 2)       能吸湿保湿、接地电阻低，要比相同尺寸的钢管接地体低22%～40%； 3)       大电流冲击后阻值不增大，也无变硬、发脆、断裂现象； 4)       在高土壤电阻率地域接地，能有效地降低接地电阻； 5)       接地电阻受季节影响小，阻值能保持长期稳定。 埋设方法： 7.1  低电阻接地模块可进行垂直埋置或水平埋置，埋置深度不宜小于0.6m，一般为0.8m～1.0m。 7.2  采用几个模块并联埋置时，模块间距不宜小于4m，如条件不允许，可适当放宽。 7.3  埋置较重的TRD-ⅠⅠⅠ-1型模块时，可运用随产品配备的把手，套入极芯，旋紧螺母，或穿以铁丝或绳索，抬降至基坑中。 7.4  低电阻接地模块的极芯互相并联或与地线连接时，必须进行焊接。要求用同一种金属材料焊接，确保连接的可靠性。焊接长度应不小于100mm，不允许虚焊、漏焊。 7.5  应在焊接处清除焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀。  注意事项： 8.1  贮存模块应经常维护，保持一定湿度，避免高温、干燥、曝晒。 8.2  运输和安装时，应避免机械力损伤接地模块。选择埋设位置时，应避开可能遭受化学腐蚀及高温影响地段。 8.3  回填土时可适量洒水分层夯实，待低电阻接地模块吸湿72小时后测量接地电阻。 8.4  在寒冷地区，模块应埋设在冻土层以下。 安装与维护： 1、 防雷器串联在信号通道和被保护设备之间。 2、  防雷器的输入端（IN/雷电端）与输入线相连包括视频、控制485、电源，输出端（OUT/设备端）与被保护设备相连；不可以接反，带有PE标示的线接地。 3、  防雷器的PE线必须要与防雷系统地严格的等电位连接，否则将影响工作性能。 4、  该产品无需特别维护，安装时尽量靠进设备端；当工作系统出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后恢复正常，则应更换防雷器。 安装指南 1、  先将(PE)接地线、控制信号线和电源线接在5P座上（接线方式如图）；按箭头方向插入孔内,（IN）接在外线；（OUT）接在被保护的设备，不可接反。 2、  BNC （IN）接在信号线；BNC （OUT）接在被保护的设备，不可接反。 3、  （WORKING）工作指示灯不亮，则应更换防雷器 防雷器接线示意图。

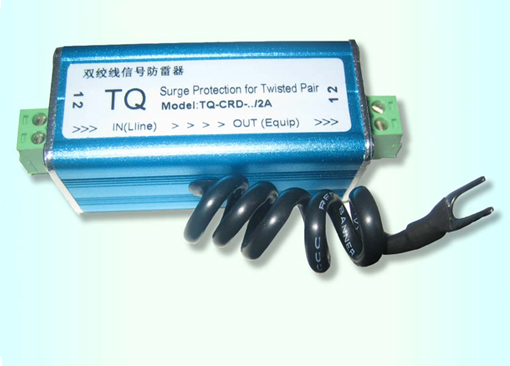

为什么要用电涌保护器     雷 电的破坏力极大，仅靠外部的防雷（避雷针等）是不够的，雷电波会直接或间接（通过电磁感应）侵入各电气通路和金属通道（如电源线、信号线、天馈线和金属管 道等）。由此产生的雷电过电压和电涌电压将对电子、电气设备、信息网络系统产生很大的危害，轻则毁坏线路，重则损坏设备，使系统瘫痪，造成难以估量的损 失。     迅速变化的雷电流，会在电气环路和双股导线上感应产生高电压而导致系统的绝缘被破坏。电力系统的各种操作能在电力线路上产生操作过电压；一些电器设备开关操作，短路跳闸等能在电源线路中产生高于正常工作电压的过电压（浪涌电压）从而对用电设备产生危害。 控制信号防雷器：用于敏感的控制信号的传输保护，广泛用于计算机通信系统、监控控制系统、门禁对讲系统、自动控制系统、安防系统的数据传输等各种控制信号线路的防雷防浪涌保护。典型用于计算机RS485、RS422RS232等通信串口。 TQ- CRD-/2A  系列控制信号防雷器用于敏感的通讯专线、遥测信号、遥控信号等信号设备的防雷保护，广泛用于计算机通信系统、监控控制系统、门禁对讲系统、自动控制系统、消防报警系统的数据传输防雷防浪涌保护；使其免受雷电感应电压、电网电压波动干扰、静电放电和冲击浪涌电压所造成的重大损坏。 主要特点是： TQ-CRD-/2A  系列通信信号电涌保护器是依据IEC电涌保护器的标准设计。 产品的接口形式为标准的螺丝固定卡接式接口，可保护1-2组线路。 多种额定电压选择，产品安装维护极为便捷。 采用三级串联式，标称放电电流可达5kA，反应时间皮秒级，可以充分保护采用最新半导体器件的设备。 典型用于RS485/RS422通讯串口。 应用范围： 安防系统：遥测线路、遥控线路、通讯线路 工业控制系统：遥测线路、遥控线路、通讯线路 消防系统：遥测线路、遥控线路、通讯线路 其它控制系统：遥测线路、遥控线路、通讯线路 产品参数: 产品型号TQ-CRD-/2A   持续工作电压Un 5V 标称放电电流In（8/20us）5KA 最大放电电流Imax（8/20us）10KA 限制电压Up 15V 数据传输速率Vs 10Mbps 插人损耗Ae 0.2dB 响应时间Ta 1nS 接口形式 卡接式 保护形式 线对线，线对地 工作环境 温度-25—+65℃；湿度≤95%（25-30℃） 失效模式 通讯线路对地短路或断开 产品安装与应用 ： 1.本产品串联在被保护设备 I/O端口。   2.保护器线路端（IN）与信号通道相连；设备端（OUT）与被保护输入端相连。   3.安装时把本产品的防雷接地端与机房的防雷地线均压环相连接。   4.本产品无需特别维护，当系统工作出现故障时，可更换另一端口检查，若更换后工作恢复 正常则应更换新的保护器端口; 5.所有接线必须牢固及可靠电气联接；   6.防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于 10Ω   7.接地线≥2.5m ㎡。

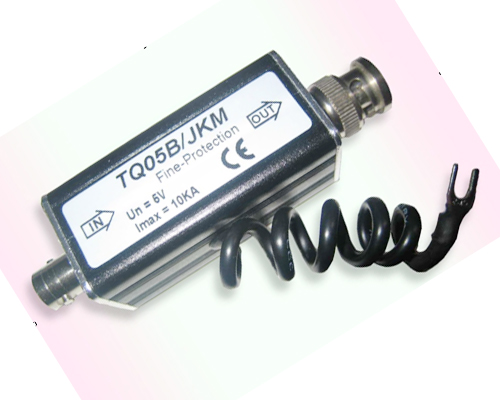

产品介绍： 本产品适用于监控系统视频线、矩阵BNC接口、光端机BNC接口、摄像机BNC接口的雷电浪涌防护。能防止以上各类系统设备被雷击或工业噪声等产生的感应过电压、过电流现象和其它瞬间浪涌电压对系统或设备造成的永久性损坏或瞬间中断等危害。 ◆ 适用于单路视频BNC接口的雷电浪涌防护。 ◆ 产品采用进口的器件，质量稳定，多级保护、残压低。 ◆ 低容量设计、传输性能优异, 响应速度快,通流量大、使用寿命长。 ◆ 应用于监控系统中，（如视频矩阵切换器，摄像机、视频分配器等视频监控设备）视频线的浪涌保护。 安装注意事项 　　 1．本产品为串联连接方式。 　　 2．请选择与被保护设备接口类型相同的产品。 　　 3．防雷器的IN为输入，OUT为输出，输入端接外线，输出端与被保护设备的输入端相连接。 4．防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直。 　　 5．防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。

为什么要用电涌保护器     雷电的破坏力极大，仅靠外部的防雷（避雷针等）是不够的，雷电波会直接或间接（通过电磁感应）侵入各电气通路和金属通道（如电源线、信号线、天馈线和金属管道等）。由此产生的雷电过电压和电涌电压将对电子、电气设备、信息网络系统产生很大的危害，轻则毁坏线路，重则损坏设备，使系统瘫痪，造成难以估量的损失。     迅速变化的雷电流，会在电气环路和双股导线上感应产生高电压而导致系统的绝缘被破坏。电力系统的各种操作能在电力线路上产生操作过电压；一些电器设备开关操作，短路跳闸等能在电源线路中产生高于正常工作电压的过电压（浪涌电压）从而对用电设备产生危害。 ◆本系列产品 电源保护器适用于摄像机、视频信号放大器、视频信号分配器、矩阵 切换器、视频、监视器等设备的视频线路上的雷电及电涌的保护。 ◆产品采用进口半导体箱位器件及优质气体放电管、经严格筛选、质量稳定。对过 电压响应快速（动作时间小于1ns）。 ◆箝们准确、输出残压低，插入损耗小，设计合理，工艺考究，传输性能优越，能 有效地保护视频设备和保证图象正常显示的要求。    ◆本产品接口形式为BNC，J/J或J可选，阻抗75Ω和50Ω，应用于视频信号线路端口 防护。带宽为200MHz，保护端口数有单口及16口等，可一体化设计。   型号 TQ-05BNC 名称 视频信号避雷器 频宽 20M 信号电平 2V 雷电通流 5KA 钳位电压 ≤7.8V 响应时间 10ns 插入损耗 ≤0.5dB(2MHz) 接口 BNC/75 接线方式 串联 安装方式 专业设备配套安装 典型用途 摄像机、光端机、切换器等视频I/O端口防雷保护 工作环境 -40～+70ºC相对湿度≤90% 符合标准 IEC61643-1：1998、GB18802.1-2002、Q/JTJ001-2001  安装注意事项 　　 1．本产品为串联连接方式。 　　 2．请选择与被保护设备接口类型相同的产品。 　　 3．防雷器的IN为输入，OUT为输出，输入端接外线，输出端与被保护设备的输入端相连接。 4．防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直。 　　 5．防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。

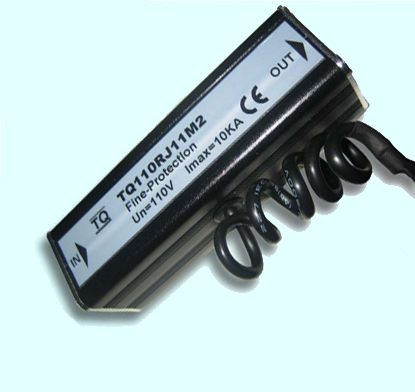

为什么要用电涌保护器     雷电的破坏力极大，仅靠外部的防雷（避雷针等）是不够的，雷电波会直接或间接（通过电磁感应）侵入各电气通路和金属通道（如电源线、信号线、天馈线和金属管道等）。由此产生的雷电过电压和电涌电压将对电子、电气设备、信息网络系统产生很大的危害，轻则毁坏线路，重则损坏设备，使系统瘫痪，造成难以估量的损失。     迅速变化的雷电流，会在电气环路和双股导线上感应产生高电压而导致系统的绝缘被破坏。电力系统的各种操作能在电力线路上产生操作过电压；一些电器设备开关操作，短路跳闸等能在电源线路中产生高于正常工作电压的过电压（浪涌电压）从而对用电设备产生危害。 产品介绍     》电话防雷器(RJ11 型)是依据 IEC 和国际的标准设计，接口为标准 RJ11 接口，专用保护 电话线路。   》安装便捷，无需维护；用于广域或局域网数据，信息传输线路及其它设备的防雷、过 压保护，如HUB、DTU等设备。 产品特点   ◆ 共模、差模全保护  ◆选用金属外壳、密封性好,具有防尘、防腐蚀功能 ◆ 采用串联方式连接安装,抑线路上的高压脉冲 ◆ 额定放电电流较大，响应时间快 ◆ 采用半导体防雷原件，低损耗(进口插件线对线设计) ◆ 长寿命免维护  ◆ 采用三级保护电路，前两级为电流泄放，后级为嵌位保护 应用领域：  ◆安防监控设备防雷系统 ◆数字公共广播防雷系统  ◆智能小区防雷系统  ◆各种机房及网络设备雷电防护 产品安装与应用 ： 1.本产品串联在被保护设备 I/O端口。  2.保护器线路端（IN）与信号通道相连；设备端（OUT）与被保护输入端相连。  3.安装时把本产品的防雷接地端与机房的防雷地线均压环相连接。  4.本产品无需特别维护，当系统工作出现故障时，可更换另一端口检查，若更换后工作恢复 正常则应更换新的保护器端口; 5.所有接线必须牢固及可靠电气联接；  6.防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于 10Ω  7.接地线≥2.5m ㎡。

为什么要用电涌保护器     雷电的破坏力极大，仅靠外部的防雷（避雷针等）是不够的，雷电波会直接或间接（通过电磁感应）侵入各电气通路和金属通道（如电源线、信号线、天馈线和金属管道等）。由此产生的雷电过电压和电涌电压将对电子、电气设备、信息网络系统产生很大的危害，轻则毁坏线路，重则损坏设备，使系统瘫痪，造成难以估量的损失。     迅速变化的雷电流，会在电气环路和双股导线上感应产生高电压而导致系统的绝缘被破坏。电力系统的各种操作能在电力线路上产生操作过电压；一些电器设备开关操作，短路跳闸等能在电源线路中产生高于正常工作电压的过电压（浪涌电压）从而对用电设备产生危害。 产品特点    ◆ 额定放电电流较大，内置半导体器件，响应时间快；   ◆ 具有过流、过压、箝位三重保护功能； ◆ 多级保护、残压低； ◆ 低电容设计，传输性能优异；                                                  ◆ 采用标准连接件，体积小、重量轻；                                                                  ◆ 结构美观，安装方便。 ◆ 长寿命免维护 应用领域：   ◆安防监控设备防雷系统 ◆数字公共广播防雷系统   ◆智能小区网络设备雷电防护   ◆各种机房及网络设备雷电防护 产品安装与应用 ： 1.本产品串联在被保护设备 I/O端口。   2.保护器线路端（IN）与信号通道相连；设备端（OUT）与被保护输入端相连。   3.安装时把本产品的防雷接地端与机房的防雷地线均压环相连接。   4.本产品无需特别维护，当系统工作出现故障时，可更换另一端口检查，若更换后工作恢复 正常则应更换新的保护器端口; 5.所有接线必须牢固及可靠电气联接；   6.防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于 10Ω   7.接地线≥2.5m ㎡。   RJ系列通讯信号电涌保护器依据IEC及ITU-T相关防雷标准设计，采用多级保护电路，选用进口高速保护器件，响应速度快，输出残压低，传输性能优越。从根本上克服了传统避雷子、保安单元等防雷器材反应速度慢的弊病，是更新换代的最佳浪涌保护器，适用于PSTN/DDN/ISDN等线路的防浪涌保护，尤其适合对昂贵通讯设备进行精细保护。       本产品选用金属外壳、密封性好，具有防尘防腐蚀功能，接口为标准RJ11或RJ45水晶头，采用串联方式连接，安装于被保护设备和外线之间。 产品型号 Type RJ11-Tele/2-C RJ45-Tele/4-C 额定工作电压  Un 160V  160V  最大可持续工作电压  Uc 184V  184V  标称放电电流(8/20μs) 线/线 In 350A  350A  线/地 5KA  5KA  最大放电电流(8/20μs)  Imax 10KA  电压保护水平(In时)    线/线   ≤330V  ≤330V 线/地   ≤600V ≤600V 传输速率(3dB) fg ＞2MHz  ＞2MHz  接口形式   RJ11  RJ45 保护线数    3,4  3,4,5,6 外壳材料   A 型为铝合金，除D型为塑料外壳，M型为标准1U铁质机箱 插入损耗 lL ＜0.2dB  串接电阻 R  10Ω 注意事项：   1.该产品使用串联方式连接，安装时将防雷器按相应接口接入外线和被保护设备之间；  2.防雷器中的元件均经严格检验，平时无需特别维护，进行故障检测时将其取下，测量输入输出之间的阻值应≤12Ω，各芯线对地之间的阻值≥10ΜΩ。若测得数据不符合上述要求，说明产品有故障，应及时更换； 3.防雷器需良好接地，防雷地线应尽量短、粗、直，接地电阻应符合国家相关标准。

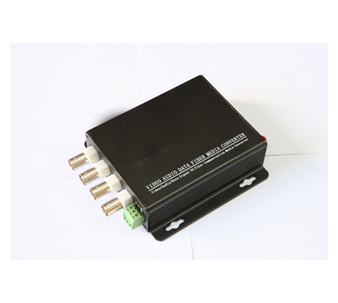

一、Beyond系列数字型视频光端机功能介绍：采用数码视频及光纤高速传输技术，将视频及数据等信号在单芯光纤上进行传输；采用全数字无压缩技术，特殊的加扰技术，确保了无失真、高质量的实时信号传输；采用模块化的设计方式，便于客户可根据具体的应用情况灵活选择或定制配置；可同时提供多路视频、音频、数据、电话、以太网信号、E1信号等多种业务在光纤上进行传输，便于用户提高光缆利用率；具有集成度高、体积小、功耗低、工作可靠、安装和使用方便等优点；具有高稳定性，高可靠性，高性价比等特点。 二、产品特点铝合金外壳壁挂式或插卡式，适用集中管理2U或4U机架自动兼容PAL、NTSC、SECAM多种视频制式全部接口采用三级防静电、防雷保护超宽光学动态范围与先进的自适应技术，超长传输距离表面贴装器件，确保产品体积小、稳定性高、可靠性高支持先进的SNMP网管标准，实现远程视频网管极低的电磁干扰（EMI）、射频干扰（RFI）以及共地回路干扰丰富的LED 指示灯，诊断指示即插即用，支持热插拔尺寸小、功耗小、抗干扰能力强、保真度高等优点工业级超宽温度范围（-40℃～+85℃），适应更多环境技术指标1.视频参数：制式：兼容PAL、NTSC、SECAM多种制式阻抗：75ohm（非平衡）信号幅度：1.0Vp-p（标准值）输入/输出电压范围：0.6~2.0 Vp-p清晰度：>600TV Lines微分增益：<±2% type微分相位：<±1°type信噪比：>60dB物理接口：BNC2.数据参数：格式：RS232/4S422/RS485/曼切斯特码/BIPHISE（可选）速率：0~200Kbps误码率:1*10-9物理接口：标准插拔式端子3.音频参数：输入/输出阻抗：600Ω非平衡最大输入/输出电平：3.0Vp-p信噪比（S/N）：≥70dB频响：10 Hz～20kHz @±3dB物理接口：标准插拔式端子4.以太网参数：模式：全双工/半双工自适应速率：10M/100M自适应物理接口：RJ-455.开关量参数：输入：兼容有源、无源报警，开关量输入输出：无源常开/常闭/有源输出物理接口：标准插拔式端子6.电话参数：语音带宽：8k HZ失真：≤1%工作方式：点对点热线、程控交换机/分机模式物理接口：RJ-117.常规参数：工作温度：-40~85℃存贮温度：-40~85℃相对湿度：0~95%（无冷凝）无故障连续工作时间（MTBF）：>10万小时8.光参数：波长：850~1610nm传输模式：单模/多模光功率：≥-15 dB接收灵敏度：≤-20 dBm典型光学动态范围：15 dB、25 dB、30dB物理接口：FC/SC/ST/LC
