为什么要用电涌保护器
    雷 电的破坏力极大，仅靠外部的防雷（避雷针等）是不够的，雷电波会直接或间接（通过电磁感应）侵入各电气通路和金属通道（如电源线、信号线、天馈线和金属管 道等）。由此产生的雷电过电压和电涌电压将对电子、电气设备、信息网络系统产生很大的危害，轻则毁坏线路，重则损坏设备，使系统瘫痪，造成难以估量的损 失。
    迅速变化的雷电流，会在电气环路和双股导线上感应产生高电压而导致系统的绝缘被破坏。电力系统的各种操作能在电力线路上产生操作过电压；一些电器设备开关操作，短路跳闸等能在电源线路中产生高于正常工作电压的过电压（浪涌电压）从而对用电设备产生危害。

功能:
二合一多功能防雷器是为监控系统量身订做的专业一体化多功能电涌保护器。可以分别对摄像机的电源、视频、云台控制线路实施浪涌和防静电保护，最高放电电流可达10KA。反应速度为纳秒级，可充分保护高端、昂贵的监控设备。
特点：
1. 采用多级保护电路，残压水平低，防护效果好。
2. 核心部件选用进口零件，性能优异。
3. 通流容量大，反应迅速。
4. 性能稳定、工作可靠、无须维护等特点。

技术参数：

功能:

TQ型系列低电阻接地模块是一种以非金属材料为主的接地体，它由导电性、稳定性较好的非金属矿物和电解物质组成，可用作建筑物(构筑物)防雷接地、防静电接地、交流工作接地、直流工作接地、安全保护接地以及其它目的接地体。
特点：

1)       耐腐蚀、无毒害、使用寿命长、安装方便；

2)       能吸湿保湿、接地电阻低，要比相同尺寸的钢管接地体低22%～40%；

3)       大电流冲击后阻值不增大，也无变硬、发脆、断裂现象；

4)       在高土壤电阻率地域接地，能有效地降低接地电阻；

5)       接地电阻受季节影响小，阻值能保持长期稳定。

埋设方法：

7.1  低电阻接地模块可进行垂直埋置或水平埋置，埋置深度不宜小于0.6m，一般为0.8m～1.0m。

7.2  采用几个模块并联埋置时，模块间距不宜小于4m，如条件不允许，可适当放宽。

7.3  埋置较重的TRD-ⅠⅠⅠ-1型模块时，可运用随产品配备的把手，套入极芯，旋紧螺母，或穿以铁丝或绳索，抬降至基坑中。

7.4  低电阻接地模块的极芯互相并联或与地线连接时，必须进行焊接。要求用同一种金属材料焊接，确保连接的可靠性。焊接长度应不小于100mm，不允许虚焊、漏焊。

7.5  应在焊接处清除焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀。

 注意事项：

8.1  贮存模块应经常维护，保持一定湿度，避免高温、干燥、曝晒。

8.2  运输和安装时，应避免机械力损伤接地模块。选择埋设位置时，应避开可能遭受化学腐蚀及高温影响地段。

8.3  回填土时可适量洒水分层夯实，待低电阻接地模块吸湿72小时后测量接地电阻。

8.4  在寒冷地区，模块应埋设在冻土层以下。

安装与维护：

1、 防雷器串联在信号通道和被保护设备之间。

2、  防雷器的输入端（IN/雷电端）与输入线相连包括视频、控制485、电源，输出端（OUT/设备端）与被保护设备相连；不可以接反，带有PE标示的线接地。

3、  防雷器的PE线必须要与防雷系统地严格的等电位连接，否则将影响工作性能。

4、  该产品无需特别维护，安装时尽量靠进设备端；当工作系统出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后恢复正常，则应更换防雷器。

安装指南

1、  先将(PE)接地线、控制信号线和电源线接在5P座上（接线方式如图）；按箭头方向插入孔内,（IN）接在外线；（OUT）接在被保护的设备，不可接反。

2、  BNC （IN）接在信号线；BNC （OUT）接在被保护的设备，不可接反。

3、  （WORKING）工作指示灯不亮，则应更换防雷器

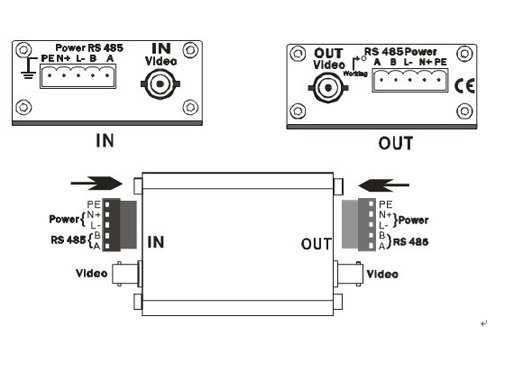

防雷器接线示意图。
