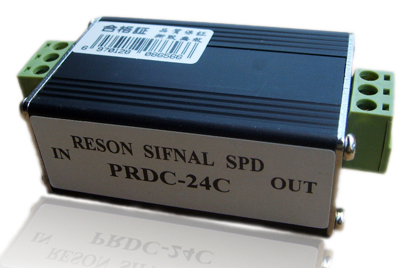

直流电源防雷器PRDC－48C、PRDC－24C、PRDC－12C      (点击订购此产品 - 订购热线：0755-83559513-107  彭小姐 13410232565 QQ：1710963979 用于直流（二次）电源供电的电子设备的精细过压保护。   ——D级过压保护器   ——额定放电电流较大，响应时间快   ——易于安装和维护   ——有过热、过流控制的安全装置 产品型号 应 用 PRDC－48C 48V直流电源，两线过压保护 PRDC－24C 24V直流电源，两线过压保护 PRDC－12C 12V直流电源，两线过压保护   型号 PRDC－48C PRDC－24C PRDC－12C 标称电压 Un 48V 24V 12V 额定电压 （最大持续操作电压） Uc 60V 36V 18V 额定放电电流（8/20μs） In 5KA 5KA 5KA 最大放电电流（8/20μs） Imax 10KA 10KA 10KA 泄漏电流 IL ≤15μA ≤15μA ≤15μA 响应时间 ta ≤10ns ≤10ns ≤10ns 最大保险丝强度 16A gL/gG 工作温度 -40/+85℃ 安装 35mm电气安装导轨 连接 1.5-10mm2多绞或单股线 外壳材料  铝合金 规格尺寸 63*40*25 技术参数

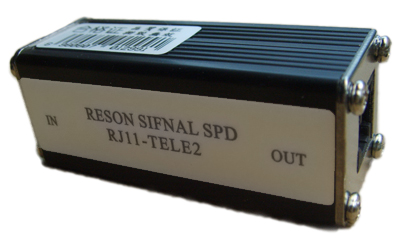

 技术参数 名称 电话防雷器 型号 RJ11-TELE2 标称工作电压Un 110V 最大持续运行电压Uc 170V 标称放电电流（8/20μS） In 5kA 最大放电电流 （8/20μS） Imax 10kA 电压保护水平（In）Up ≤500V 响应时间Ta ≤10ns 插入损耗Ae ≤0.2db 传输速率Vs 2Mbps 温度范围 -40℃…+85℃ 保护线路 2线（Pin2,3） 接口类型 RJ11 外壳材料 铝合金 外形尺寸 60x25x25mm 安装方式 串联，悬挂、粘贴 注意事项 1、采用串联方式连接的防雷器，产品所标注的“输出端”所有端口均连接被保护设备。 2、在做防雷器接地时请仔细正确安装接地线，如有正负线路之分的产品请分清“正”“负”。 3、防雷器安装在被保护设备前端，根据安装施工条件以“离保护设备越近越好”的原则来施工。 4、防雷设备需要定期进行检查，当产品出现劣化后请及时更换，以免造成您不必要的损失。 5、切记不可带电作业，施工完后合闸运行时应检查防雷器有无异常。 6、目前我公司防雷产品均须接地，一定要接地良好且接地电阻不大于4欧姆。 7、电源系列防雷器前端需加装短路装置，避免防雷器劣化后短路引起火灾。 8、未带防水设计的防雷器如安装于室外，必须安装在防水箱内，以免出现防雷器进水造成防雷功能失效；当太阳直晒会使防雷器外壳变色但不会影响防雷器工作。

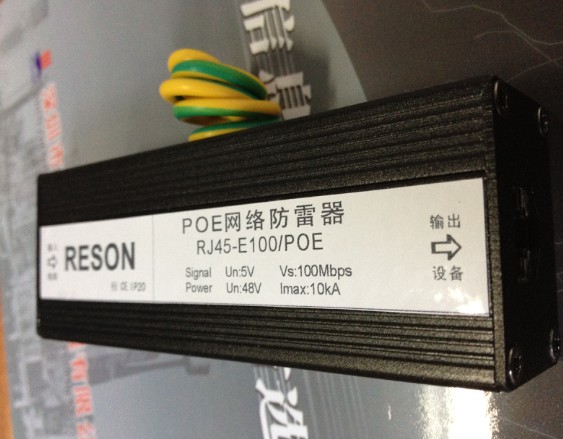

 3、技术指标 型 号 RJ45-E100/POE   网络单元 电源单元 额定工作电压Un 5V 48 最大持续运行电压Uc 6V 60 最大放电电流Imax （8/20ms） 1-2 0.3KA 4-5 0.3KA 3-6 0.3KA 7-8 0.3KA 1、2、3、6、4、5、7、8-PE 5KA 1、2、3、6、4、5、7、8-PE 5KA SE-PE 3KA SE-PE 3KA 限制电压Up 10/700/ms 1-2 ＜20V 4-5 ＜110V 3-6 ＜20V 7-8 ＜110V 绝缘电阻MΩ ≥0.4 传输速率Vs 1000 M 插入损耗dB ≤0.5 近端串扰dB ≥60（PASS） 带宽FG (0.3~100)M 响应时间Ta ≤1ns 外壳防护等级 IP20 外形尺寸 108×66×28mm 外壳材料 屏蔽金属铝 保护线对 2对（1、2、3、6） 2对（4-5、7-8） 接口方式 RJ45 RJ45   4、安装、使用和维护 4.1安装说明 将保护器接入系统前，先检查地网接地电阻，应符合规范要求。将保护器接入被保护设备前端，必须连接可靠。将保护器的接地线尽可能短地连接到保护接地母线上。 4.2注意事项 保护器上有输入（IN）、输出（OUT）标志，输出端与被保护设备连接，切勿接反。否则会造成保护器的损坏，设备也无法得到保护。若由于插头座连接不良等因素引起损耗增大，应重新连接或更换保护器。用户不可随意拆卸保护器各部位的紧固件，以免造成损坏，影响正常工作。 5、保护器的检查 5.1用三用表“Ω×1”档测量网络信号的对应输入对输出阻值约为2.2Ω，若阻过大和异常应更换保护器。 5.2用三用表“Ω×10K”档测量网络信号线对雷地阻值，约为400kΩ；线对雷地、外壳对雷地的电阻，应为无穷大。若测得的阻值与上不符，应更换保护器。 6、 产品外观及接线图   雷晟POE以太网电涌保护器  雷晟产品导航 雷晟电源防雷器、雷晟信号防雷器、RESON避雷针、网络二合一防雷器、三合一防雷器、监控二合一防雷器、电源防雷箱ZS150E-400、C级三相交流电源防雷器（20-40KA）ZSPD TT20K C/4

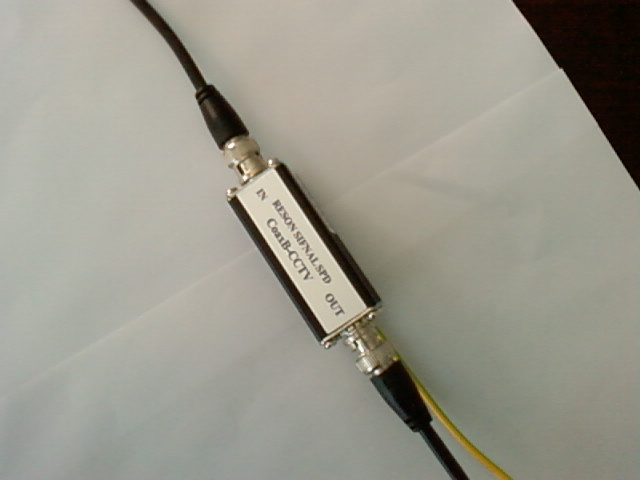

 产品介绍 RESON CoaxB-CCTV，CoaxB-CCTV/8，CoaxB-CCTV/12，CoaxB-CCTV/16视频信号防雷器（SPD）主要用于50Ω,75Ω和93Ω同轴视频信号,有线电视传输,电子监控系统设备（监控系统视频线、矩阵BNC接口、光端机BNC接口、摄像机BNC接口）的雷电浪涌防护。能防止以上各类系统设备被雷击或工业噪声等产生的感应过电压、过电流现象和其它瞬间浪涌电压对系统或设备造成的永久性损坏或瞬间中断等危害。 功能特点 Ø 通流容量大，残压极低。 Ø 10KA 8/20μs脉冲电流吸收，N/F10/BNC FM/FF高频传输。 Ø 两级防雷保护，快速反应，微插入损耗。     产品类别   产品型号 典型应用系统 CoaxB-CCTV 单路视频信号 CoaxB-CCTV/8 8路视频信号 CoaxB-CCTV/12 12路视频信号 CoaxB-CCTV/16 16路视频信号     技术参数 名称 视频信号防雷器 型号 CoaxB-CCTV CoaxB-CCTV/12 CoaxB-CCTV/16 额定电压 （最大持续操作电压） Uc 15V  标称通流容量 （8/20μs） In 5KA 最大通流容量（8/20μs）Imax 10KA 1KV/μs时 电压保护级别  Up ≤90V 响应时间  Ta ≤10ns 典型适用系统 有线电视,卫星,监控信号 插入损耗  Ae ≤ 0.3dB 最大容许功率   300W 工作温区 -25℃/+85℃ 适用传输阻抗R 50/75/93Ω 尺寸大小 63*25*25mm 321*221*44mm 321*221*44mm 接口形式 BNC F/F BNC 12口 BNC 16口 外壳材料 铝合金材料 钢材 结构设计 整体式 19’机架式 产品安装：                1、本产品安装于视频信号通道和被保护设备之间，输出端与被保护设备相连。    2、所有接线必须牢固及可靠电气联接。    3、防雷接地应符合防雷规范要求，接地线尽量做到短而直，且接地电阻应小于10Ω。接地线≥2.5mm       实物接线图

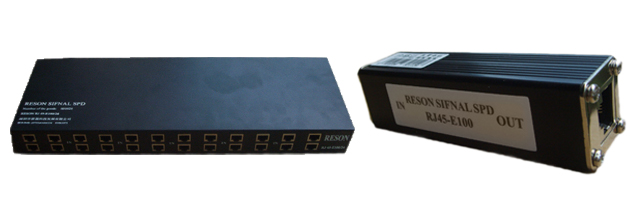

功能特点　　 Ø 响应时间短，在10纳秒内；插入损耗低。 Ø 当雷击侵入时，无需中止用电设备，不影响正常运作；过流自断开，自恢复。 Ø 采用多级保护电路，残压水平低，PCB采用微带设计，隔离好干扰低。  Ø 数据传输率高，使用频率范围大。  Ø 外观设计新颖，体积小安装方便；使用方便,无须维护。    主要技术参数 型号 RJ45-E100/24 RJ45-E100/12 RJ45-E100 RJ45-E100/8 保护线路口数 24路 12路 单路4芯线 单路8芯线 最大持续运行电压 Uc 8V 传输速率  Vs 100Mbps 保护水平8/20μs  Up 15V 标称放电电流 (8/20μS) In 5KA 最大放电电流 (8/20μs)  Imax 10KA 响应时间Ta ≤10ns 插入损耗 Ae ≤0.5dB 安装模式 串联 接口形式 RJ45 保护线路 （RJ45接口） Pin1-8 Pin1-8 Pin1，2，3，6 Pin1-8     实物接线图  适用范围      RESON网络防雷器主要用于局域网数据、信息传输线及其设备的防雷击、感应过电压保护，适用于各种计算机网络、服务器、路由器、HUB、交换机、宽带等网络设备的雷击和雷电电磁脉冲造成的感应过电压保护，串联安装于防雷分区LPZ1-3界面之间的网络设备RJ45接口上。

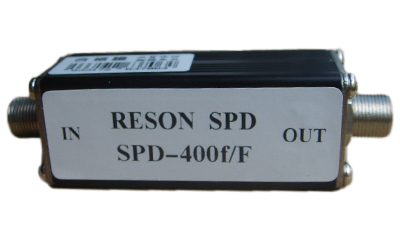

 技术参数 名称 有限电视信号防雷器 型号   SPD-400-F-F   额定电压 （最大持续操作电压） Uc 8V 标称通流容量 （8/20μs） In 5KA 最大通流容量（8/20μs）Imax 10KA 1KV/μs时 电压保护级别  Up ≤180V 响应时间  Ta ≤10ns 典型适用系统 有线电视 插入损耗  Ae ≤ 0.2dB 工作温区 -25℃/+85℃ 适用传输阻抗R 75Ω 尺寸大小   有限电视   接口形式   F/F单口   外壳材料   铝合金材料 结构设计   整体式             产品安装：               1、本产品安装于视频信号通道和被保护设备之间，输出端与被保护设备相连。    2、所有接线必须牢固及可靠电气联接。    3、防雷接地应符合防雷规范要求，接地线尽量做到短而直，且接地电阻应小于10Ω。接地线≥2.5mm

 产品介绍 RESON CoaxB-CCTV，CoaxB-CCTV/8，CoaxB-CCTV/12，CoaxB-CCTV/16视频信号防雷器（SPD）主要用于50Ω,75Ω和93Ω同轴视频信号,有线电视传输,电子监控系统设备（监控系统视频线、矩阵BNC接口、光端机BNC接口、摄像机BNC接口）的雷电浪涌防护。能防止以上各类系统设备被雷击或工业噪声等产生的感应过电压、过电流现象和其它瞬间浪涌电压对系统或设备造成的永久性损坏或瞬间中断等危害。 功能特点 Ø 通流容量大，残压极低。 Ø 10KA 8/20μs脉冲电流吸收，N/F10/BNC FM/FF高频传输。 Ø 两级防雷保护，快速反应，微插入损耗。     产品类别   产品型号 典型应用系统 CoaxB-CCTV 单路视频信号 CoaxB-CCTV/8 8路视频信号 CoaxB-CCTV/12 12路视频信号 CoaxB-CCTV/16 16路视频信号     技术参数 名称 视频信号防雷器 型号 CoaxB-CCTV CoaxB-CCTV/12 CoaxB-CCTV/16 额定电压 （最大持续操作电压） Uc 15V  标称通流容量 （8/20μs） In 5KA 最大通流容量（8/20μs）Imax 10KA 1KV/μs时 电压保护级别  Up ≤90V 响应时间  Ta ≤10ns 典型适用系统 有线电视,卫星,监控信号 插入损耗  Ae ≤ 0.3dB 最大容许功率   300W 工作温区 -25℃/+85℃ 适用传输阻抗R 50/75/93Ω 尺寸大小 63*25*25mm 321*221*44mm 321*221*44mm 接口形式 BNC F/F BNC 12口 BNC 16口 外壳材料 铝合金材料 钢材 结构设计 整体式 19’机架式 产品安装：                1、本产品安装于视频信号通道和被保护设备之间，输出端与被保护设备相连。    2、所有接线必须牢固及可靠电气联接。    3、防雷接地应符合防雷规范要求，接地线尽量做到短而直，且接地电阻应小于10Ω。接地线≥2.5mm       实物接线图

 产品介绍 RESON CoaxB-CCTV，CoaxB-CCTV/8，CoaxB-CCTV/12，CoaxB-CCTV/16视频信号防雷器（SPD）主要用于50Ω,75Ω和93Ω同轴视频信号,有线电视传输,电子监控系统设备（监控系统视频线、矩阵BNC接口、光端机BNC接口、摄像机BNC接口）的雷电浪涌防护。能防止以上各类系统设备被雷击或工业噪声等产生的感应过电压、过电流现象和其它瞬间浪涌电压对系统或设备造成的永久性损坏或瞬间中断等危害。 功能特点 Ø 通流容量大，残压极低。 Ø 10KA 8/20μs脉冲电流吸收，N/F10/BNC FM/FF高频传输。 Ø 两级防雷保护，快速反应，微插入损耗。     产品类别   产品型号 典型应用系统 CoaxB-CCTV 单路视频信号 CoaxB-CCTV/8 8路视频信号 CoaxB-CCTV/12 12路视频信号 CoaxB-CCTV/16 16路视频信号     技术参数 名称 视频信号防雷器 型号 CoaxB-CCTV CoaxB-CCTV/12 CoaxB-CCTV/16 额定电压 （最大持续操作电压） Uc 15V  标称通流容量 （8/20μs） In 5KA 最大通流容量（8/20μs）Imax 10KA 1KV/μs时 电压保护级别  Up ≤90V 响应时间  Ta ≤10ns 典型适用系统 有线电视,卫星,监控信号 插入损耗  Ae ≤ 0.3dB 最大容许功率   300W 工作温区 -25℃/+85℃ 适用传输阻抗R 50/75/93Ω 尺寸大小 63*25*25mm 321*221*44mm 321*221*44mm 接口形式 BNC F/F BNC 12口 BNC 16口 外壳材料 铝合金材料 钢材 结构设计 整体式 19’机架式 产品安装：                1、本产品安装于视频信号通道和被保护设备之间，输出端与被保护设备相连。    2、所有接线必须牢固及可靠电气联接。    3、防雷接地应符合防雷规范要求，接地线尽量做到短而直，且接地电阻应小于10Ω。接地线≥2.5mm       实物接线图

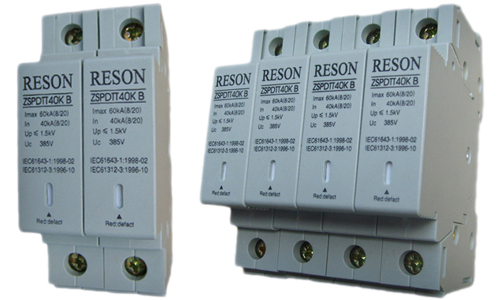

B级交流单相/三相电源防雷器（40-60KA） ZSPD TT40K B/2，ZSPD TT40K B/4      (点击订购此产品 - 订购热线：0755-83559513-107  彭小姐 13410232565  工作QQ：1710963979 产品简介：         RESON ZSPD TT40K B/2，ZSPD TT40K B/4 B级单相/三相电源防雷器（SPD/电涌保护器）用于雷击区域LPZ O B -1区，防止低压设备受到过电压干扰。 功能参数： Ø B级过压保护器 Ø 放电电流大（60KA），响应时间快（≤25ns） Ø 采用标准防雷模块组件，安装维护简单、方便 Ø 保护模块内有过热、过流控制的安全脱离装置 Ø 由窗口红色标志反映的故障显示  技术参数：  型号 单相电源防雷器 三相电源防雷器 ZSPD TT40K B/2  ZSPD TT40K B/4 标称工作电压 Un 230V 385V 最大持续运行电压 Uc 550V 550V 标称通流容量 8/20μs Isn 40KA 40KA 最大通流容量8/20μs Imax 60KA 60KA 电压保护水平 Up 在5KA（8/20μs）时 ≤1.5KV 在Isn时 ≤1.8KV 泄漏电流 IL ≤15μA 响应时间 Ta ≤25ns 最大保险丝强度 125AgL/gG 工作环境 温度：-40/+85℃，相对湿度：5～95%（25℃） 安装 螺丝（螺丝钉）固定 连接 10-25mm2多股或单导线 外壳材料 阻燃PC RESON ZSPD TT40K B/4实物接线图

  产品类别   产品型号 典型应用系统 CoaxB-CCTV 单路视频信号 CoaxB-CCTV/8 8路视频信号 CoaxB-CCTV/12 12路视频信号 CoaxB-CCTV/16 16路视频信号     技术参数 名称 视频信号防雷器 型号 CoaxB-CCTV CoaxB-CCTV/12 CoaxB-CCTV/16 额定电压 （最大持续操作电压） Uc 15V  标称通流容量 （8/20μs） In 5KA 最大通流容量（8/20μs）Imax 10KA 1KV/μs时 电压保护级别  Up ≤90V 响应时间  Ta ≤10ns 典型适用系统 有线电视,卫星,监控信号 插入损耗  Ae ≤ 0.3dB 最大容许功率   300W 工作温区 -25℃/+85℃ 适用传输阻抗R 50/75/93Ω 尺寸大小 63*25*25mm 321*221*44mm 321*221*44mm 接口形式 BNC F/F BNC 12口 BNC 16口 外壳材料 铝合金材料 钢材 结构设计 整体式 19’机架式 产品安装：                1、本产品安装于视频信号通道和被保护设备之间，输出端与被保护设备相连。    2、所有接线必须牢固及可靠电气联接。    3、防雷接地应符合防雷规范要求，接地线尽量做到短而直，且接地电阻应小于10Ω。接地线≥2.5mm       实物接线图
