C级三相交流电源防雷器（20-40KA）ZSPD TT20K C/4      (点击订购此产品 - 订购热线：0755-83559513-107   彭小姐  13410232565  QQ：1710963979   产品简介         RESON ZSPD TT20K C/2，ZSPD TT20K C/4 C级单相/三相电源防雷器（SPD/电涌保护器）用于雷击区域LPZ O B -1区，防止低压设备受到过电压干扰。 功能参数 Ø C级过压保护器 Ø 放电电流大（40KA），响应时间快（≤25ns） Ø 采用标准防雷模块组件，安装维护简单、方便 Ø 保护模块内有过热、过流控制的安全脱离装置 Ø 由窗口红色标志反映的故障显示

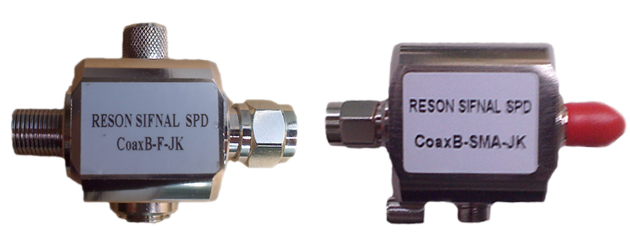

雷晟直通型天馈防雷器CoaxB-F/JK，CoaxB-SMA/JK，CoaxB-TNC/JK，CoaxB/BNC/JK，CoaxB-N/JK      (订购热线：0755-83559513--107   彭小姐  13410232565  QQ：1710963979   产品介绍  RESON 直通型天馈信号（SPD/电涌保护器）适用于微波通信、移动通信、电视卫星天线系统等高频传输系统的浪涌保护，该产品采用屏蔽外壳封装，内置高速过压保护器件，对高频线路上感应的雷电高压脉冲具有高效的防御功能，超低损耗电路保证了信息接收畅通无阻。 功能特点 Ø 高雷电流通流能力。 Ø 工作频带宽。 Ø 驻波比小，插入损耗低。 Ø 内置可更换式放电管，安装维护简单。 产品名称  直通型天馈防雷器 产品型号 CoaxB-F/JK CoaxB-SMA/JK CoaxB-TNC/JK CoaxB/BNC/JK CoaxB-N/JK 接口方式 F型接口 SMA型接口 TNC型接口 BNC型接口 N型接口 最大持续工作电压Uc 75V 保护水平Up 600V 标称放电电流 (8/20μs)In 5KA 最大放电电流 (8/20μs)Imax 10KA 反应时间Ta ≤25ns 最大传输功率 Pt 150W 驻波比 Swr ≤1.2 特性阻抗 50Ω 插入损耗 ≤0.2dB/1.5 GHz 频率范围 DC ～ 2.5GHZ  外壳材料 黄铜 外壳防护等级 IP20 接地电阻Ω/线径 ≤4Ω / 2.5mm2 工作温度范围 -40℃～+70℃ 空气相对湿度 30％～85％ 尺寸 53*25*25mm 45*25*25mm 56*25*25mm 56*25*25mm 56*25*25mm 执行标准 GBl8802.1、lEC61643-1 安装与维护   1、为了可靠地防止雷电袭击，可以在天线输出端和被保护设备输入端各串接一个天馈防雷器。在雷电较少的地区，天线不带放大器的情况下，也可以只用一个   2、把防雷器上的接线片焊上尽量短的接地导线（导线面积不小于2.5mm2），另一端与防雷系统接地母线可靠连接，接地电阻不大于4Ω。   3、在户外使用天馈防雷器时必须注意防雨，切不可让雨水浸入其内部造成腐蚀损坏。   4、本产品无需特别维护。当系统工作出现故障时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。 技术参数

B级交流电源防雷器(60-80KA) ZSPD TT60K B/4      (点击订购此产品 - 订购热线：0755-83559513-107  彭小姐  13410232565  工作QQ：1710963979                                                用于雷击区域LPZ O A -1区，防止低压设备受到过电压干扰。 ★ B级过压保护器。 ★ 额定放电电流大（80KA），响应时间快（≤25ns）。 ★ 箱内采用标准防雷模块组件，安装维护简单、方便。 ★ 具有过热、过流控制的安全脱离装置。 ★ 配有正常（绿）和故障（红）指示灯。

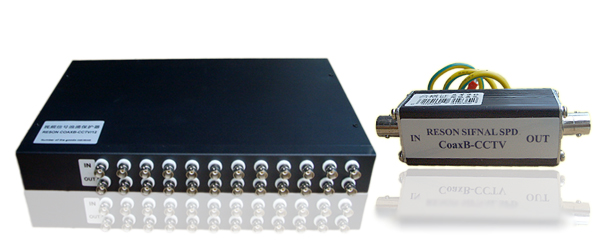

单路/8路/12路/16路视频信号防雷器 CoaxB-CCTV/8，CoaxB-CCTV/12,CoaxB-CCTV/16      (点击订购此产品 - 订购热线：0755-83559513-107  彭小姐 13410232565  QQ：1710963979     产品介绍 RESON CoaxB-CCTV，CoaxB-CCTV/8，CoaxB-CCTV/12，CoaxB-CCTV/16视频信号防雷器（SPD）主要用于50Ω,75Ω和93Ω同轴视频信号,有线电视传输,电子监控系统设备（监控系统视频线、矩阵BNC接口、光端机BNC接口、摄像机BNC接口）的雷电浪涌防护。能防止以上各类系统设备被雷击或工业噪声等产生的感应过电压、过电流现象和其它瞬间浪涌电压对系统或设备造成的永久性损坏或瞬间中断等危害。 功能特点 Ø 通流容量大，残压极低。 Ø 10KA 8/20μs脉冲电流吸收，N/F10/BNC FM/FF高频传输。 Ø 两级防雷保护，快速反应，微插入损耗。     产品类别   产品型号   典型应用系统 CoaxB-CCTV 单路视频信号 CoaxB-CCTV/8 8路视频信号 CoaxB-CCTV/12 12路视频信号 CoaxB-CCTV/16 16路视频信号       技术参数 名称   视频信号防雷器 型号 CoaxB-CCTV CoaxB-CCTV/12 CoaxB-CCTV/16 额定电压 （最大持续操作电压） Uc 15V  标称通流容量 （8/20μs） In 5KA 最大通流容量（8/20μs）Imax 10KA 1KV/μs时 电压保护级别  Up ≤90V 响应时间  Ta ≤10ns 典型适用系统 有线电视,卫星,监控信号 插入损耗  Ae ≤ 0.3dB 最大容许功率   300W 工作温区 -25℃/+85℃ 适用传输阻抗R 50/75/93Ω 尺寸大小 63*25*25mm 321*221*44mm 321*221*44mm 接口形式 BNC F/F BNC 12口 BNC 16口 外壳材料 铝合金材料 钢材 结构设计 整体式 19’机架式   产品安装：                1、本产品安装于视频信号通道和被保护设备之间，输出端与被保护设备相连。    2、所有接线必须牢固及可靠电气联接。    3、防雷接地应符合防雷规范要求，接地线尽量做到短而直，且接地电阻应小于10Ω。接地线≥2.5mm       实物接线图

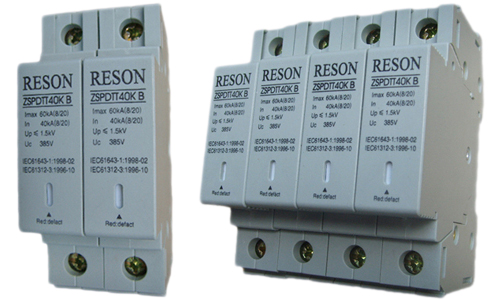

B级交流单相/三相电源防雷器（40-60KA） ZSPD TT40K B/2，ZSPD TT40K B/4      (点击订购此产品 - 订购热线：0755-83559513-107  彭小姐  13410232565  工作QQ：1710963979 产品简介：         RESON ZSPD TT40K B/2，ZSPD TT40K B/4 B级单相/三相电源防雷器（SPD/电涌保护器）用于雷击区域LPZ O B -1区，防止低压设备受到过电压干扰。 功能参数： Ø B级过压保护器 Ø 放电电流大（60KA），响应时间快（≤25ns） Ø 采用标准防雷模块组件，安装维护简单、方便 Ø 保护模块内有过热、过流控制的安全脱离装置 Ø 由窗口红色标志反映的故障显示  RESON ZSPD TT40K B/4实物接线图

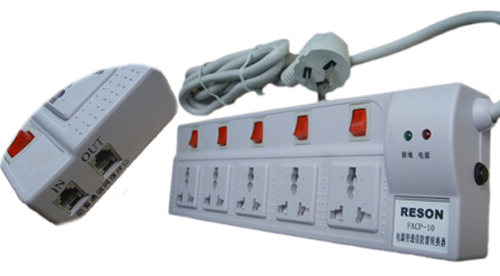

RESON FACP-10电源带通信防雷转换器      (点击订购此产品 - 订购热线：0755-83559513-107  彭小姐 13410232565   QQ：1710963979 技术参数：                                                             产品型号 FACP-10 额定电压 250V(50HZ) 通信 额定电压  180V   耐冲击电压 8KV 额定功率 2500W 输出残压（通电状态、峰值）   ≤1.5KV（4/300µs） 最大电流 10A  最大通流（8/20µs） 10KA 动作时间 ≤10ns 其它 附带有RJ11接口的电话线或MODEN保护: 用途：     用于家庭电器、办公室设备、计算机及接口设备、通讯、保安等系统的电源终端精细输入保护。同时可用于电话线,ADSL专线系统的浪涌保护器.   产品优点：     A、短保护功能迅速，响应时间短，在10纳秒内；     B、当雷击侵入时，无需中止用电设备，不影响正常运作；     C、外壳采用特殊阻燃抗冲击材料；壳体材料阻燃等级:UL94V-0     D、新型多用插孔，宽松合理的插孔座间隙；     E、带防雷功能自检装置，短路保护;带电话线或MODEN接口保护功能;     F、抗电磁波干扰.                            安装示意图：

B级交流电源防雷器(60-80KA) ZSPD TT60K B/4      (点击订购此产品 - 订购热线：0755-83559513-107  彭小姐 13410232565  工作QQ：1710963979                                                用于雷击区域LPZ O A -1区，防止低压设备受到过电压干扰。 ★ B级过压保护器。 ★ 额定放电电流大（80KA），响应时间快（≤25ns）。 ★ 箱内采用标准防雷模块组件，安装维护简单、方便。 ★ 具有过热、过流控制的安全脱离装置。 ★ 配有正常（绿）和故障（红）指示灯。

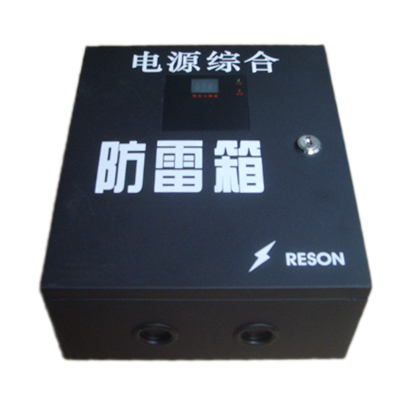

电源防雷箱ZS150E-400;ZS150E-300      (点击订购此产品 - 订购热线：0755-83559513-107  彭小姐 13410232565  QQ：1710963979       用于雷击区域LPZ O A -1区，防止低压设备受到过电压干扰。 ★ B级过压保护器 ★ 额定放电电流大（100KA），响应时间快（«25ns） ★ 箱内采用标准防雷模块组件，安装维护简单、方便 ★ 具有过热、过流控制的安全脱离装置 ★ 配有正常（绿）和故障（红）指示灯，远程告警端子和雷电计数器 产品型号 应 用 ZS150E－400 用于三相五线制电源系统 ZS150E－300 用于三相五线制电源系统 PRAC-220B 用于单相交流电源系统 PPRAC-380B 用于三相交流电源系统 PRAC-220C 用于单相交流电源系统 PRAC-380C 用于三相交流电源系统 ZSPDTT20K  C 110V 110V电源C级保护防雷器（20KA）    技术参数  型号 ZS150E-400 ZS150E-300 适用电源 220/380V 220/380V 电源系统 TN-TT-IT TT-TN 标称工作电压 Un 385V 385V 最大持续运行电压 Uc 550V 550V 标称通流容量 8/20μs Isn 80KA 60KA 最大通流容量8/20μs Imax 100KA 80KA 电压保护水平 在5KA（8/20μs）时 Up ≤2.0KV     1.5KV 在Isn时 ≤2.5KV      2.0KV 泄漏电流 IL ≤15μA 响应时间 Ta ≤25ns 最大保险丝强度 125AgL/gG 工作环境 温度：-40/+85℃，相对湿度：5～95%（25℃） 安装 螺丝（螺丝钉）固定 连接 10-25mm2多股或单导线 外壳材料 合金材料

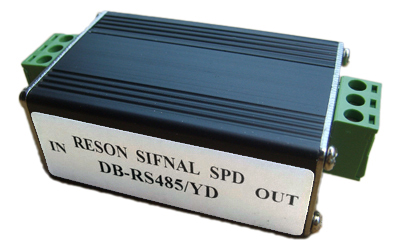

语音电话(广播）信号防雷器DB-RS485/YD      (点击订购此产品 - 订购热线：0755-83559513-107  彭小姐  13410232565  QQ：1710963979   用途     DB-RS485/YD适用于语音电话、专线PSTN线路、信号线路语音广播等线路的浪涌保护。 产品优点    1、反应速度快（≤10ns）    2、当雷击电涌侵入时，无需中止用电设备，不影响正常设备运作。    3、外观设计新颖，体积小，安装方便。    4、插入损耗低（≤0.3db）    5、资料传输速率高，使用频率范围大。 技术参数 型     号 DB-RS485/YD 标称电压 UN 110V- 额定电压 (最大持续操作电压) UC 180V- 标称放电电流(8/20) IN 5KA Isn时电压保护级别 UP ≤220V 接地方式 　 通过连接线直接接地 响应时间 ta ≤10ns 插入损耗 aE ≤0.3db 数据传输速率 vs ----- 保护线路 1/2 保护等级 　IP40 端口连接方式 接线端子 尺寸图

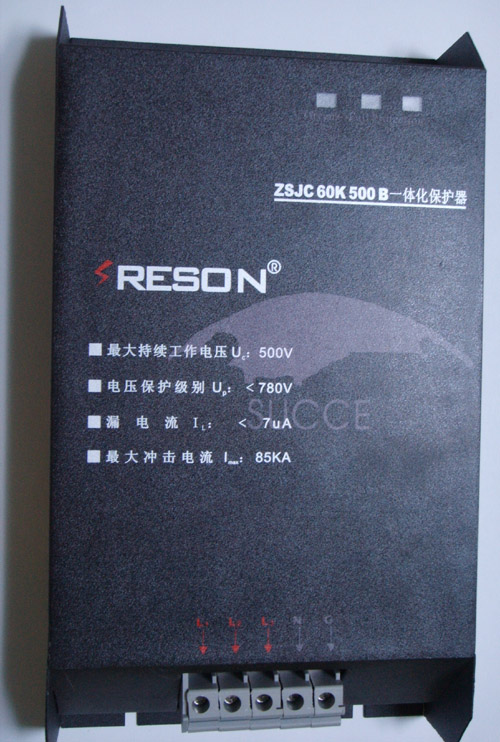

集成式电源防雷箱ZSJC 60K 500B; ZSJC 40K 385C      (点击订购此产品 - 订购热线：0755-83559513-107  彭小姐 13410232565  QQ：1710963979            产品介绍     RESON ZSJC 60K 500B，ZSJC 40K 385C集成式防雷箱是一体化设计，内部集成多级放电电路，组合放电，采用MOV、GDT、TVS等多多种放电器件组成的组合型放电电路，不同于模块产品的多级安装、逐级降压，该电路能在保护工作电压前提下大幅降低残压，一次性将残压抑制在650V，保证设备的安全，这与单一MOV模块放电电路有本质上的区别。尤其适合与电源柜等配套使用。       功能特点 Ø 组合放电，采用MOV、GDT、TVS等多多种放电器件组成的组合型放电电路，这与单一MOV模块放电电路有本质上的区别。   Ø 全保护：L-L,L-N,L-G,N-G相的全面保护，以防止相与相之间产生耦合。 Ø 残压低：残压为650V，安全性能超群。        Ø 超温保护：100℃超温断电分离保护，避免火灾。 Ø 适合于IN、TT、IT等配电制式。  Ø 工作电压高，适合于波动较大的中国电网。       Ø 状态分明的LED状态指示， 可外接雷击计数器。  Ø 防爆型金属外壳，采用阻燃性能良好的接线端子等。  Ø 体积小，安装方便，可安装在配电箱（柜）内，也可安装在墙上（或嵌入墙内）。 技术参数 型号   ZSJC 60K 500 B ZSJC 40K 385 C 正常工作电压 Un 385V 230V 最高工作电压 Uc 550V 385V 雷电冲击电流（8/20s）Imax 60KA  40KA 残压 Up 780V 650V 响应时间Ta ＜25ns ＜25ns 频率范围 40-60Hz 失效指示 只有红色LED亮时表示失效 过流、过热断电 SPD内短路过流自动断电，温控超温自动断电 防爆外壳 防爆型金属外壳 漏电电流 7μA（相对地） 工作温度 -40℃至+70℃ 电源电流的额定值 ≤100A:直接连接；＞100A:通过串连保险丝连接 可参阅安装说明书 连接线 6-25mm2      安装方法     1、采用6～25mm2 的铜质导线联接，其接线方法有两种： ①　从电源开关联线到保护器，再从保护器联线到负载端。这种方法适用于负载电流100A以下的配电箱。使用导线截面应该按负载电流选用。 ②　从电源开关联线到保护器，还从电源开关联线到负载端。这种方法适用于负载电流100A以上的配电箱。联接到保护器的导线截面不受负载电流的影响，但长度不得过长与接地线的长度总和不得超过500mm2     2、 接地线应采用6mm2以上的双色导线，长度按规范的规定。     3. 为了防止电涌保护器失效后影响电网正常运行，联于L线的保护器应该串接一个熔断器。   接线图                  ≤100A:直接连接                      ＞100A:通过串联保险丝连接
