- 型号：RJ45-E100/POE
- 价格：面议
- 最小起订量：0
- 供货总量：0
- 产品介绍
|
型 号 |
RJ45-E100/POE |
|||
|
|
网络单元 |
电源单元 |
||
|
额定工作电压Un |
5V |
48 |
||
|
最大持续运行电压Uc |
6V |
60 |
||
|
最大放电电流Imax （8/20ms） |
1-2 |
0.3KA |
4-5 |
0.3KA |
|
3-6 |
0.3KA |
7-8 |
0.3KA |
|
|
1、2、3、6、4、5、7、8-PE |
5KA |
1、2、3、6、4、5、7、8-PE |
5KA |
|
|
SE-PE |
3KA |
SE-PE |
3KA |
|
|
限制电压Up 10/700/ms |
1-2 |
＜20V |
4-5 |
＜110V |
|
3-6 |
＜20V |
7-8 |
＜110V |
|
|
绝缘电阻MΩ |
≥0.4 |
|||
|
传输速率Vs |
|
|||
|
插入损耗dB |
≤0.5 |
|||
|
近端串扰dB |
≥60（PASS） |
|||
|
带宽FG |
(0.3~100)M |
|||
|
响应时间Ta |
≤1ns |
|||
|
外壳防护等级 |
IP20 |
|||
|
外形尺寸 |
108×66× |
|||
|
外壳材料 |
屏蔽金属铝 |
|||
|
保护线对 |
2对（1、2、3、6） |
2对（4-5、7-8） |
||
|
接口方式 |
RJ45 |
RJ45 |
||
4、安装、使用和维护
4.1安装说明
将保护器接入系统前，先检查地网接地电阻，应符合规范要求。将保护器接入被保护设备前端，必须连接可靠。将保护器的接地线尽可能短地连接到保护接地母线上。
4.2注意事项
保护器上有输入（IN）、输出（OUT）标志，输出端与被保护设备连接，切勿接反。否则会造成保护器的损坏，设备也无法得到保护。若由于插头座连接不良等因素引起损耗增大，应重新连接或更换保护器。用户不可随意拆卸保护器各部位的紧固件，以免造成损坏，影响正常工作。
5、保护器的检查
5.1用三用表“Ω×
5.2用三用表“Ω×10K”档测量网络信号线对雷地阻值，约为400kΩ；线对雷地、外壳对雷地的电阻，应为无穷大。若测得的阻值与上不符，应更换保护器。

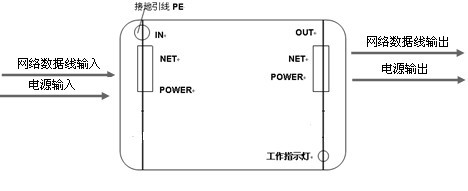

6、 产品外观及接线图

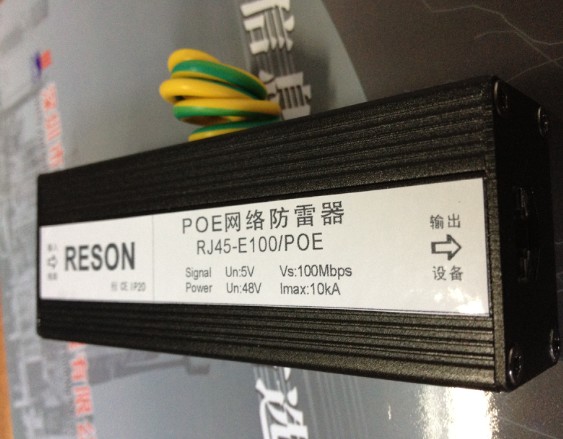

雷晟POE以太网电涌保护器
