P400是专门为液晶屏大屏幕拼接系统而设计的图像处理器，其独特模块化的设计，集成了多种信号解码单元，画面拼接处理单元，液晶屏驱动单元，电源供给单元等多个部分。内置视频4画面分割处理显示单元,可以灵活方便地和液晶屏组成一个大屏幕拼接显示系统,并可以以四画面的形式在单屏上组合显示视频信号。 适用领域：广告宣传、信息发布系统；视频会议系统；调度以及网管中心；各公用机构调度监控中心；国防、航空航天控制中心；工业实时监控系统等领域。 功能特点： 全硬件构架，无 CPU 和操作系统；无病毒感染风险，安全性好；多总线并行处理，处理功能强大； 启动时间小于 5 秒钟，启动迅速；支持RS232 串口远程控制；每单元支持2路RS232环出； 集成多路视频信号源种类：DVI、VGA、Y/C、R/G/B/H/V、Y/Pb/Pr、复合视频； 内嵌3D逐行处理及帧频归一转化电路单元；内嵌3D视频亮色分离电路单元； 内嵌3D数字信号降噪单元；内置4分割画面视频处理单元； 可全天24小时持续工作。 技术参数：   输入 CVBS 每路4个BNC端子，支持PAL/NTSC全制式 VGA 每路1个D15接口端子，支持SVGA/XGA/WXGA/UXGA YPbPr/YCbCr 支持PAL/NTSC全制式及其720p/1080i HDTV DVI 每路1个DVI-D接口端子，支持SVGA/XGA/WXGA/UXGA 通讯接口 RS232接口控制（RJ45）1进2路环出 工作温度 0~70°C 工作湿度 5~95%RH 工作电源 100-240/50，60Hz 功率消耗 最大300W 机箱尺寸 307*282*53.8mm                   系统连接示意图：                                      液晶拼接显示系统拓扑图（采用P400控制器）     多种显示方式： 整屏超高分辨率显示： 支持将大屏中其中1路复合视频信号或1路VGA信号在整个拼接大屏上拼接显示，     分屏显示功能： 实时动态每在单独屏幕显示1路复合视频信号或1路VGA信号，实时动态最多支持显示数量为拼接屏的总数     四分割画面显示： 以四画面的形式在单屏上组合显示视频信号     任意组合拼接显示：   配合矩阵可实时动态显示各种信号源的画面，以不同大小和组合方式拼接显示一幅完整图像

品牌 海康威视 操作接口 Linux 类型 嵌入式 型号 DS-9108HF-S 产品简介          DS-9100HF-S系列网络硬盘录像机是海康威视自主研发的新一代网络硬盘录像机，它融合了多项专利技术，采用了多项IT高新技术，如视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等。它既可作为DVR进行本地独立工作，也可联网组成一个强大的安全防范系统。          DS-9100HF-S系列网络硬盘录像机可广泛应用于金融、公安、部队、电信、交通、电力、教育、水利等领域的安全防范。 订货型号 型号简称 国标型号 DS-9104HF-S HIK/DS-9104HF-S/-AF-DVR-Ⅱ-A/4-4 DS-9108HF-S HIK/DS-9108HF-S/-AF-DVR-Ⅱ-A/8-8 DS-9112HF-S HIK/DS-9112HF-S/-AF-DVR-Ⅱ-A/12-12 DS-9116HF-S HIK/DS-9116HF-S/-AF-DVR-Ⅱ-A/16-16   型号简称 国标型号 DS-9104HF-S HIK/DS-9104HF-S/-AF-DVR-Ⅲ-A/4-4 DS-9108HF-S HIK/DS-9108HF-S/-AF-DVR-Ⅲ-A/8-8 DS-9112HF-S HIK/DS-9112HF-S/-AF-DVR-Ⅲ-A/12-12 DS-9116HF-S HIK/DS-9116HF-S/-AF-DVR-Ⅲ-A/16-16 特别说明 •VGA视频输出分辨率最高达1280*1024； •所有通道支持4CIF实时编码； •采用HIKVISION云台控制协议时，可通过鼠标选定画面任意区域并进行中心缩放； •支持预览图像与回放图像的电子放大； •支持按事件查询、回放、备份录像文件； •支持回放时对录像场景的自定义区域进行动态分析； •支持最大16路同步回放； •支持录像文件倒放功能； •支持硬盘盘组管理，不同通道可设定不同的录像保存周期； •支持冗余录像； •支持8个SATA接口； •支持eSATA盘库（可选）； •支持NTP（网络校时）、SADP（自动搜索IP地址）、SMTP（邮件服务）、NFS（接入NAS）、iSCSI等协议。 注意：建议使用监控专用硬盘进行数据存储 物理接口 注：DS-9104HF-S、DS-9108HF-S、DS-9112HF-S后面板与此相似，仅视音频输入通道分别为4、8、12路。 典型应用   视音频输入 模拟视频输入 8路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应 音频输入 8路，BNC接口（电平：2.0Vp-p，阻抗：1kΩ） 视音频输出 CVBS输出 2路，BNC接口（电平：1.0Vp-p，阻抗：75Ω） 分辨率：PAL制式704*576、NTSC制式704*480 VGA输出 1路,分辨率：1024*768/60Hz，1024*768/70Hz，1280*1024/60Hz 音频输出 2路，BNC接口（线性电平，阻抗：600Ω） 视音频编码参数 视频压缩标准 H.264 视频编码分辨率 4CIF/DCIF/2CIF/CIF/QCIF 视频帧率 PAL：1/16--25帧/秒、NTSC：1/16--30帧/秒 视频码率 32Kbps-2048Kbps，可自定义，最大8192Kbps 码流类型 复合流/视频流 音频压缩标准 OggVorbis 音频码率 16kbps 双码流 支持 同步回放 支持8路 硬盘驱动器 类型 8个SATA接口 最大容量 每个接口支持容量大于2TB的硬盘 外部接口 语音对讲输入 2个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ） 网络接口 1个，RJ45 10M/100M/1000M自适应以太网口 串行接口 1个，标准RS-485串行接口； 1个，标准RS-232串行接口； 1个，键盘485串口 USB接口 3个，USB 2.0 报警输入 16路 报警输出 4路 其他 电源 AC220V，47--63 HZ 功耗 ≤70W 工作温度 -10℃--＋55℃ 工作湿度 10％--90％ 机箱 19英寸标准2U机箱 尺寸 445mm（宽）×470mm（深）×90mm（高） 重量（不含硬盘） ≤8Kg

◆8 bit视频信号数字采样 ◆高速同步数字传输技术 ◆超级光学动态范围，使用时无需调节 ◆模块结构设计（视频卡、数据卡可选择配置） ◆电源、光信号、视频、数据状态指示 ◆无电磁干扰、无射频干扰、无地电流 ◆保障恶劣电磁环境安全传输 ◆表面贴装技术 ◆BNC视频连接器 ◆三芯凤凰头数据连接器 ◆FC光学连接器 ◆视频直流恢复 ◆数据接口：RS485； ◆单模光纤允许最大链损为18dB 技术指标 ◆工作温度：-30℃- +72℃ ◆工作湿度：0 - 95%（无冷凝） ◆功耗：       8.2W @ DC5V ◆外型尺寸：155mm(长) X 130(宽) X 30mm(高) ◆重量：       450g ◆平均无故障工作时间（MTBF）：大于10万小时 视频特性 *视频通道：             4路 *视频带宽：             0–6.5MHz *微分增益：             < 2%（典型值） *微分相位：             < 2°（典型值） *场倾斜：               < 0.5%（最大值） *信噪比：               > 65dB *输入/输出阻抗：     75Ω（非平衡） *输入/输出电压：     1.0Vpp（典型值） 数据特性 *数据通道：             1路 *接口标准：               RS485 *数据速率：               0–100Kbps *误码率：               < 10-9 光学特性 *传输波长：               1310nm/1550nm *光接口：                 FC *发射光功率：           -10dB *接收灵敏度：           -20dB（标配） *光学动态范围：         20dB *光学允许最大链损：18dB  常见故障处理 a) 机箱无电源：检查电插头是否正常，机箱保险丝是否正常。 b)   所有视频数据不正常：检测光发出的功率是否正常，检测接收到的光功率是否在接受灵敏度以内。 c)  视频图像有不规则的横纹或跳动：视频输入的同步不正确.检测系统的地电平是否相等，特别是光端机   的电源的地电平与输入、输出设备间的地电平,视频线连接是否良好.输入信号是否符合标准. d)  光端机的所有指示灯均不亮：检查电源适配器工作是否正常，检查光端机模块是否完全、正确的插入机箱插槽 e)  光端机接收机的视频指示灯闪烁：接收机未接收到正确的光信号;检查光纤的链路损耗是否正常.光尾纤   盘卷直径太小(盘纤直径不得小于20厘米). 尾纤陶瓷介面有杂质(可用酒精棉轻轻清洁) f)  光端机发射机的视频指示灯不亮：光端机未接收到视频信号;检查光端机的视频输入是否正常 g)  光端机接收机视频输出有雪花点：传输过程中有误码;检查光纤链路的损耗是否过大,尾纤盘卷直径太小(盘纤直径不得小于20厘米),或设备环境温度过高，使传输不稳定。 h)  光端机数据不正常：数据协议是否正确(是否用RS232传输RS422等);数据传输方向是否正确(正向,反向或    双向);接线是否正确(数据正负或收发等);数据输入是否正确. i)  可结合设备指示灯进行设备故障的分析和解决.   注：为长期安全稳定的使用本产品,请在使用本产品与户外产品连接或在户外安装使用本产品，安装防雷设施,并确认产品接地良好.

存储型视频编码器（以下简称IV-4301R）是优秀的基于网络的数字化视频传输设备，嵌入式Linux操作系统、内置硬件看门狗，系统稳定可靠、扩展方便，它采用高集成度的SOC芯片（ARM＋DSP）、，在单板上实现视频采集、压缩、网络传输等功能，帮助用户实现基于本地网络（LAN、WIFI等）、广域网（WAN、ADSL、3G及专网等）的远程视频监控系统。方便用户实现数字化网络视频监控。采用H.264压缩编码算法，保证了更小数据冗余，更适合网络传输；音频G711A编码，支持双向语音对讲/单向语音广播；内置Web Server，用户可以直接用浏览器浏览；通过RS422串口对云台进行控制；集成的I/O可做报警输入/联动输出。 该存储型视频编码器广泛应用于网络视频传输及监控的各种场合，如：学校、交通、水利、银行、基站、工地、网吧、小区、连锁超市等监控场所，该产品易于安装，操作简便。 ◆ 采用高性能的SOC芯片、嵌入式Linux操作系统，内置硬件看门狗，系统稳定可靠、扩展方便 ◆ 视频最高D1的H264编码，帧率、码流动态可调 ◆ 内嵌流媒体服务器，支持流媒体点播，支持手机监控 ◆ 内置Web Server方便用户使用标准的浏览器实现对前端的实时监控和配置管理 ◆ 预留USB接口，方便用户扩展前端存储、WIFI和3G功能 ◆ 支持远程系统升级；内置硬件看门狗，保证系统稳定运行 ◆ 支持动态域名解析，支持LAN、Internet（ADSL、Cable Modem）和3G ◆ 支持多种网络协议：TCP/IP、UDP/IP、多播、HTTP、Telnet等 ◆ 网络自适应技术，根据网络带宽自动调整视频帧率 ◆ 视频丢失、移动侦测、探头等丰富的报警功能(可设报警区域和灵敏度) ◆ RS-485串口和内置各种云台解码器协议，支持透明传输 ◆ 支持图像屏蔽/图像抓拍 ◆ 内置实时时钟，保证系统断电重启后时间的正确性 ◆ 最大可支持10个用户同时P2P浏览 ◆ 完善的用户、日志、告警管理功能 ◆ 异常自动恢复功能，网络中断后可自动连接 ◆ 内置多种平台连接协议，支持多平台的无缝连接 ◆ 完整的SDK支持，允许用户通过SDK调用进行二次开发   项目 设备参数 IV-4301R 视频 视频输入 1路PAL/NTSC，1Vpp 75Ω（BNC） 视频输出 1路PAL/NTSC，1Vpp 75Ω（BNC），1路VGA（可选） 压缩标准 H.264 最高图像分辨率 D1 帧率、码流 最高：25fps(PAL), 30fps(NTSC)、32Kbps~3Mbps, CBR/VBR可调 OSD功能 支持文字、时间在图像上的叠加 音频 音频输入 1路RCA, 麦克/线路输入，单声道 音频输出 1路RCA输出，单声道 音频参数 采样频率：8K HZ, 采样位宽：16 Bit, 压缩：G711A ,码率：32Kbps 网络 网络接口 1个RJ45，10/100M自适应， 1个外置USB，支持WIFI、3G 网络协议 TCP/IP、UDP/IP、多播、HTTP、ICMP、FTP、EMAIL、TELNET等 IE应用 内嵌Web Server，用户可直接用浏览器进行浏览、控制视频服务器 网络功能 网络搜索，网络监控，ADSL、3G(CDMA/TD-SCDMA/WCDMA) 报警 移动侦测报警 可设置灵敏度1-9级和侦测区域16*12块 I/O状态报警 4个输入端口、2个输出端口 视频丢失报警 视频丢失后发出报警信号，及时通知在线客户 存储 存储接口 支持1块SATA硬盘 录像方式 定时录像、报警录像、手动录像 通信 RS422/RS485 1个，可以用于云台控制或者串口透明传输 安全 用户管理 提供多用户分级权限管理，允许多用户同时访问设备 内置看门狗 在异常情况自动复位系统，以保证系统正常运行 远程复位 通过网络控制远程复位系统 其他 电源、功耗 DC 12V 3A、

IV-M4701P 采用美国第二代Cortez™高端图像处理平台技术，完全符合高清视频监控高端客户对影像的画质需求 采用三星最新超级靓彩技术，使色彩更生动鲜活，画面更亮丽动人 采用三星最尖端的CMR（Clear Motion Rrte）新睿动感技术，高速动感画面更加平滑 采用目前最新靓芯图像处技术，使色彩更加艳丽，更加逼真 采用最先进的黑水晶超清晰液晶面板，大幅度提使色彩表现力 FULL HD 1080P全高清现质，带来清晰流畅无闪烁的逐行扫描图像 采用3D数字梳状滤波和3D数字图象降噪技术，有效过滤噪声和消除移动噪点 画中画 (PIP) 或分割屏幕功能 HDMI、DVI、VGA、S 端子和复合视频信号输入 两路复合 BNC 输入和环路输出 高对比度 3000:1 (UML-262-90) 和3500:1 (UML-422-90) 超薄超窄的机身设计，使用方便、美观大方 超静音冷却风扇设计，整机寿命更长 Cortez™ -----Advanced Image Platform 美国Cortez™高端数字图像处理平台芯片，集成数字视频混台信号前端处理、双路中端处理通道、全程10bit数字处理；内置3D视频解码器、3D自适应梳状滤波器和时钟频率达135MHz ADC前端处理，ADC前端可提供16路模拟信号输人(4路CVBS、3路S- Video、2路RGB/YPbPr)支持双路24bit YUV数字信号输入，实现视频画中画等多画面操作和显示功能；可提供双路TTL LVDS显示接口、WXGA(1366x768)与SXGA的分辨半输出；软件解码V-CHIP/CCD/TELETEXT让图文显示更丰富；256色OSD功能，支持位图；内置16bit MCU，支持Macrovision和 VCR模式。650电视线(百万像素)解析度的影像品质及彈性化检视器选擇，滿足严苛环境的需求                              i -PAPS™ -----Direction Associated With Progressive Scan 具有独家专利的第二代方向关联的逐行扫描技术，能够消除隔行扫描的视频监控画面转换到液晶监视器进行逐行扫描时图像边缘产生的变形                                  i -PACM™ ------ Active Color Managemen 动态色彩管理可以对任意色彩和特殊颜色进行单独的补偿和修正，而不影响其他种类颜色，特别适用于视频监控领域对模拟摄像机成像后人脸模糊的内容进行修正提高画面清晰度，让肤色校正更完美                                 i -PACE™ ------- Adaptive Color/Contrast Enhancer 自适应颜色/对比度增强，可根据画面像素级的亮度和色彩统计，逐帧重新调整亮度和色彩分布，使画面的对比度更强，细节更加清晰。使明暗画面细节表现更丰富                                   i -PANE™ ------- Adaptive Noise Reduction/ Comb filter Enhancer 内建自适应数字3D降噪/3D 梳形濾波器/3D去交錯/雜訊抑制技术，传统低端图像平台采用归零方法抑制器噪声但会造成使得本身暗场表现较差的液晶丢失大量暗场有用的信号，使图像更加缺少暗部细节，但Cortez™平台芯片采用自适应三维噪声抑制技术．利用前后几场的信息，分析出哪些是噪声哪些是信号，从而更好的消除噪声而不破坏原始信息。                                   Cortez™数字图像处理平台与MAST™图像处理平台区别   区别 1: Cortez™数字图像处理平台是一款专门应用于医疗,广电等传统高端图像显示领域的处理平台, MAST™数字图像处理平台是一款应用于家用液晶电视图像显示的处理平台 2: Cortez™平台内部集成独家专利的第二代方向关联的逐行扫描技术,动态色彩管理,自适应颜色/对比度增强和内建自适应数字3D降噪/3D 梳形濾波器/3D去交錯/雜訊抑制等多项图像显示领域的专利技术,非常适合于安防监控对高清视频的需求   3:  Cortez™由于内部集成多种专利技术在处理监控面面时避免成像有画面出像边缘出现黑边.锯齿和色采失真等多项技术问题,是当今天世界上最适合的      一款用于安防监控领域的图像处理平台.     4:  MAST™平台是一款专业处理高频电视信号的图像处理芯片,对色彩处理上主要以深色调为主,使得用于监控画面时会出现人脸偏红色,图像边边缘出现黑      边.锯齿,以及对重要监控点的细节部份展现比较模糊.影响监控画面的质量.这是市场中采用MAST™平台的监视器画质感觉不佳的主要原因. 产品型号： IV-M4701P 面板类型： TFT-LCD 47″16:9（CCFL） 标准颜色： Full Color  16.7M 标准分辨率： 1280（H）× 1024（V） 显示面积： 1040mm×585mm（宽×高） 点距(mm)： 0.542mm × 0.542mm 亮度： 600cd/㎡ 对比度： 3000:1 响应时间： 5ms（典型） 液晶屏使用寿命： 6万小时以上 可视角度: 178°（H）/178°（V） 输入信号种类： CVBS输入： 1Vp-p ,75Ω,BNC×2(BNC接口支持PAL/NTSC 全制式) VGA信号输入： VGA×1(D15接口支持SVGA/XGA/WXGA / UXGA) Y/C信号输入： YPbPr/YCbCr BNC×3支持PAL/NTSC 全制式及其720p/1080i HDTV 高清数字（DVI）信号输入： HDMI×1，1080P（1920×1080）向下兼容，带HDCP的TMDS 信号连接 音频输入： 支持VGA模式和CVBS模式音频输入 输出信号种类： CVBS输出： 1Vp-p ,75Ω,BNC×1 控制方式： 兼容手动按键和红外遥控控制功能 视频彩色制式： PAL/NTSC/SECAM（自动识别） 音频监视输出： 立体声 RCA 针型 x 2 (左，右) 串行遥控(LAN) D-sub 9针(RS232C) x 1 菜单语言： 中文/英文可选 功能参数： 双画面（PIP/PBP）: PIP画面大小、位置可调,窗口可选,参数单独调整 双画面交换: 双画面极速交换显示 色温选择: 9300K，6500K，5600K，用户 标记选择: 中心标记，比例标记，安全区域，填充(灰色,白色,黑色,半透) 局部放大(辅助对焦): 局部可选,全屏放大,方便对焦 色度矢量图: 相位精确到1°,区域分颜色显示 亮度分布直方图: 实时分析单帧亮度分布状况,利于防曝光 显示比例: 16：9，4：3，全屏幕，按输入图像比例，1：1（点对点） 背景选择模式： 全蓝/黑白模式可选 技术规格： 最大功耗： 240W 最大待机功耗： 2W 适用电压范围： 100-240V~  50∕60Hz（电源适配器） 工作温度： 0℃～50℃ 存储温度： -25ºC~60ºC 相对湿度： 10％～90％ 机械指标： 外壳材质： 超窄边抗干扰金属外壳 整机颜色： 黑色或银灰色（标配） 安装方式： 标配挂架，选配底座 安装孔位： VESA 安装兼容性638mm x 360mm 机身尺寸（宽×高×厚）： 1110mm×660mm×120mm 包装尺寸（宽×高×厚）: 1200 mm×240 mm×830 mm 机身重量： ≤35KG 品质及认证： 认证标准 ISO9001：2008认证、中国电器强制3C认证及公安部检验报告 环保标准 所有元器件及包装辅料符合国际环保标准 外壳材质 金属外壳，防静电、防磁场、防强电场干扰 智能散热系统 散热保护设计 系统控制方式 中英文语言切换、对比度、亮度、清晰度、色饱和度、色调、信号切换、信源浏览、色温调节、重显率切换、运行状态显示

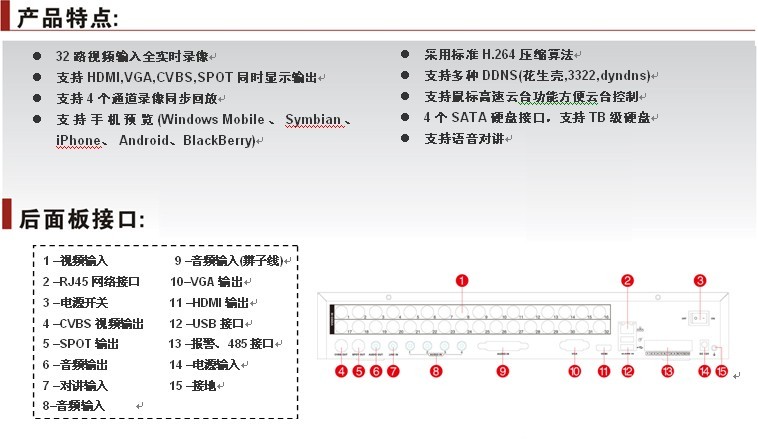

经济型数字硬盘录像机 技术规格 型号  IV-1832SC-1H     主处理器 工业级嵌入式微控制器 操作系统 嵌入式LINUX操作系统 视频制式 PAL/NTSC 系统资源 同时多路录像，同时录像回放，同时网络操作 操作接口 支持鼠标，前面板，遥控器操作 画面显示  1 / 4 / 8 / 9 / 16 / 24/ 32画面显示 监视图像质量 D1 回放图像质量 CIF 码流控制 支持双码流，可变码流/固定码流可选 图像画质 6档可调 录像速度 PAL: 每路25 fps, NTSC: 每路30 fps（CIF） 图像移动侦测 每画面可设置（22×18）个检测区域: 可设置多级灵敏度 音频压缩 G.711 录像方式及优先级 手动 > 报警 > 动态检测 > 定时 本地回放 支持4路回放 录像查询方式 时间点检索、日历检索、事件检索、通道检索 录像保存 本机硬盘/网络 备份方式 网络/USB/刻录 视频输入 32路BNC 视频输出 1路BNC, 1路VGA(最高支持1920*1080/60Hz) SPOT输出 1路 HDMI输出 1路(最高1920×1080) 音频输入 标配四路，可扩展最高支持16路RCA 音频输出 1路RCA 报警输入 8路报警输入 报警输出 1路继电器输出(30V DC 2A，125V AC 1A) 网络接口 RJ45 10M/100M自适应以太网口 云台控制接口 1个RS485 USB接口 2个USB 硬盘个数及接口 4个SATA接口 电源 DC12V±10%(电源外置) 功耗

  IV-M4201P 采用美国第二代Cortez™高端图像处理平台技术，完全符合高清视频监控高端客户对影像的画质需求 采用三星最新超级靓彩技术，使色彩更生动鲜活，画面更亮丽动人 采用三星最尖端的CMR（Clear Motion Rrte）新睿动感技术，高速动感画面更加平滑 采用目前最新靓芯图像处技术，使色彩更加艳丽，更加逼真 采用最先进的黑水晶超清晰液晶面板，大幅度提使色彩表现力 FULL HD 1080P全高清现质，带来清晰流畅无闪烁的逐行扫描图像 采用3D数字梳状滤波和3D数字图象降噪技术，有效过滤噪声和消除移动噪点 画中画 (PIP) 或分割屏幕功能 HDMI、DVI、VGA、S 端子和复合视频信号输入 两路复合 BNC 输入和环路输出 高对比度 3000:1 (UML-262-90) 和3500:1 (UML-422-90) 超薄超窄的机身设计，使用方便、美观大方 超静音冷却风扇设计，整机寿命更长 Cortez™ -----Advanced Image Platform 美国Cortez™高端数字图像处理平台芯片，集成数字视频混台信号前端处理、双路中端处理通道、全程10bit数字处理；内置3D视频解码器、3D自适应梳状滤波器和时钟频率达135MHz ADC前端处理，ADC前端可提供16路模拟信号输人(4路CVBS、3路S- Video、2路RGB/YPbPr)支持双路24bit YUV数字信号输入，实现视频画中画等多画面操作和显示功能；可提供双路TTL LVDS显示接口、WXGA(1366x768)与SXGA的分辨半输出；软件解码V-CHIP/CCD/TELETEXT让图文显示更丰富；256色OSD功能，支持位图；内置16bit MCU，支持Macrovision和 VCR模式。650电视线(百万像素)解析度的影像品质及彈性化检视器选擇，滿足严苛环境的需求                              i -PAPS™ -----Direction Associated With Progressive Scan 具有独家专利的第二代方向关联的逐行扫描技术，能够消除隔行扫描的视频监控画面转换到液晶监视器进行逐行扫描时图像边缘产生的变形                                 i -PACM™ ------ Active Color Managemen 动态色彩管理可以对任意色彩和特殊颜色进行单独的补偿和修正，而不影响其他种类颜色，特别适用于视频监控领域对模拟摄像机成像后人脸模糊的内容进行修正提高画面清晰度，让肤色校正更完美                                i -PACE™ ------- Adaptive Color/Contrast Enhancer 自适应颜色/对比度增强，可根据画面像素级的亮度和色彩统计，逐帧重新调整亮度和色彩分布，使画面的对比度更强，细节更加清晰。使明暗画面细节表现更丰富                                   i -PANE™ ------- Adaptive Noise Reduction/ Comb filter Enhancer 内建自适应数字3D降噪/3D 梳形濾波器/3D去交錯/雜訊抑制技术，传统低端图像平台采用归零方法抑制器噪声但会造成使得本身暗场表现较差的液晶丢失大量暗场有用的信号，使图像更加缺少暗部细节，但Cortez™平台芯片采用自适应三维噪声抑制技术．利用前后几场的信息，分析出哪些是噪声哪些是信号，从而更好的消除噪声而不破坏原始信息。                                   Cortez™数字图像处理平台与MAST™图像处理平台区别   区别 1: Cortez™数字图像处理平台是一款专门应用于医疗,广电等传统高端图像显示领域的处理平台, MAST™数字图像处理平台是一款应用于家用液晶电视图像显示的处理平台 2: Cortez™平台内部集成独家专利的第二代方向关联的逐行扫描技术,动态色彩管理,自适应颜色/对比度增强和内建自适应数字3D降噪/3D 梳形濾波器/3D去交錯/雜訊抑制等多项图像显示领域的专利技术,非常适合于安防监控对高清视频的需求   3:  Cortez™由于内部集成多种专利技术在处理监控面面时避免成像有画面出像边缘出现黑边.锯齿和色采失真等多项技术问题,是当今天世界上最适合的      一款用于安防监控领域的图像处理平台.     4:  MAST™平台是一款专业处理高频电视信号的图像处理芯片,对色彩处理上主要以深色调为主,使得用于监控画面时会出现人脸偏红色,图像边边缘出现黑      边.锯齿,以及对重要监控点的细节部份展现比较模糊.影响监控画面的质量.这是市场中采用MAST™平台的监视器画质感觉不佳的主要原因. 产品型号： IV-M4201P 面板类型： TFT-LCD 42″16:9（CCFL） 标准颜色： Full Color 16.7M 标准分辨率： 1920（H）× 1080（V） 显示面积： 930mm×523mm（宽×高） 点距(mm)： 0.485mm × 0.485mm 亮度： 600cd/㎡ 对比度： 3000:1 响应时间： 5ms（典型） 液晶屏使用寿命： 6万小时以上 可视角度: 178°（H）/178°（V） 输入信号种类： CVBS输入： 1Vp-p ,75Ω,BNC×2(BNC接口支持PAL/NTSC 全制式) VGA信号输入： VGA×1(D15接口支持SVGA/XGA/WXGA / UXGA) Y/C信号输入： YPbPr/YCbCr BNC×3支持PAL/NTSC 全制式及其720p/1080i HDTV 高清数字（DVI）信号输入： HDMI×1，1080P（1920×1080）向下兼容，带HDCP的TMDS 信号连接 音频输入： 支持VGA模式和CVBS模式音频输入 输出信号种类： CVBS输出： 1Vp-p ,75Ω,BNC×1 控制方式： 兼容手动按键和红外遥控控制功能 视频彩色制式： PAL/NTSC/SECAM（自动识别） 音频监视输出： 立体声 RCA 针型 x 2 (左，右) 串行遥控(LAN) D-sub 9针(RS232C) x 1 菜单语言： 中文/英文可选 功能参数： 双画面（PIP/PBP）: PIP画面大小、位置可调,窗口可选,参数单独调整 双画面交换: 双画面极速交换显示 色温选择: 9300K，6500K，5600K，用户 标记选择: 中心标记，比例标记，安全区域，填充(灰色,白色,黑色,半透) 局部放大(辅助对焦): 局部可选,全屏放大,方便对焦 色度矢量图: 相位精确到1°,区域分颜色显示 亮度分布直方图: 实时分析单帧亮度分布状况,利于防曝光 显示比例: 16：9，4：3，全屏幕，按输入图像比例，1：1（点对点） 背景选择模式： 全蓝/黑白模式可选 技术规格： 最大功耗： 210W 最大待机功耗： 2W 适用电压范围： 100-240V~  50∕60Hz（电源适配器） 工作温度： 0℃～50℃ 存储温度： -25ºC~60ºC 相对湿度： 10％～90％ 机械指标： 外壳材质： 超窄边抗干扰金属外壳 整机颜色： 黑色或银灰色（标配） 安装方式： 标配挂架，选配底座 安装孔位： VESA 安装兼容性696mm x 240mm 机身尺寸（宽×高×厚）： 996.6mm×596mm×123.1mm 包装尺寸（宽×高×厚）: 1105 mm×210 mm×700 mm 机身重量： ≤29.0KG 品质及认证： 认证标准 ISO9001：2008认证、中国电器强制3C认证及公安部检验报告 环保标准 所有元器件及包装辅料符合国际环保标准 外壳材质 金属外壳，防静电、防磁场、防强电场干扰 智能散热系统 散热保护设计 系统控制方式 中英文语言切换、对比度、亮度、清晰度、色饱和度、色调、信号切换、信源浏览、色温调节、重显率切换、运行状态显示

功能特点： •100米以上红外投射距离； •多角度阵列式ARRAY LED，光线分布均匀； •光源恒流驱动，寿命是传统LED的5至10倍； •双轴承支撑，延长机械寿命同时提供更平稳的运转； •专利导热防雾技术； •人体学外观设计，更能体现出人工智能监控的理念； •OSD菜单功能，方便用户通过菜单进行设置及操作，还支持多组快捷键设置； •3D定位功能可选； •可通过菜单设置并查看球机波特率、协议、地址等； •可手动或自动（10天）控制球机校准； •支持比例变倍和红外变角切换； •精密电机驱动，反应灵敏、运转平稳、噪音低； •256个预置点，1条三速左右扫描，4组巡视组，4组花样扫描，三速360度扫描； •水平360°连续旋转无监视盲区，垂直90°自动反转； •水平速度120度/秒，垂直速度60度/秒，转速可根据焦距长短自动调节； •内置高精度时钟，可执行多种定时功能，内部设置数据断电不丢失； •断电记忆功能，能自动恢复断电前状态，自动回归看守位功能； •RS485远程控制，支持Pelco-P/D、hikvision协议、安防行业协议等多种高速球协议； •自动光圈、自动聚焦、自动白平衡； •全铝金属外壳设计，散热效果优良； •采用密封的模块化结构设计，防水性能达到IP66 ； •更高级别的视频防雷、防浪涌等级； •485防护采用IEC61000-4-5防雷等级，共模可通过6KV，差模可通过4KV，具有±15kV的静电防护； •DC15V（4A）直流供电。       技术参数： 型号 IV9012A(索尼480 机芯) IV9012 B(索尼980 机芯） IV9012C（索尼1000机芯） IV9012D（韩国CNB机芯） 图像传感器 1/4 inch SONY EX-VIEW CCD 1/4 inch SONY  CCD 有效像素 PAL:752(H)×582(V)      NTSC:768(H)×494(V) 水平解析度 480TVL 550TVL 540TVL 最低照度 0Lux/F1.4 红外投射距离 100米以上 红外线波长 850nm 红外灯开关 低于3LUX自动开启 宽动态 -- ON/OFF可选 -- 白平衡 自动 增益控制 自动 信噪比 大于50dB 电子快门 P:1/50~1/10,000s  N:1/60~1/10,000s 日夜模式 滤光片硬件切换 聚焦 自动 焦距 4.1-73.8mm，18倍 3.5-91mm，26倍 3.4-122.4mm，36倍 3.9-85.8mm，22倍 光圈数 F1.4-F3.0 F1.4-F3.8 F1.6-F4.5 F1.4-F3.0 旋转范围 水平360°连续旋转，垂直180°自动翻转 旋转速度 键控速度：0.5°/s-120°/s   预置点巡航最高速度：120°/s 比例变倍 支持 预置点 256个 巡航扫描 4组，每组可添加16个预置点 花样扫描 4组，总记录时间至少10分钟 断电记忆 可记忆下断电前的状态，包括水平、垂直位置和镜头变倍倍数，重启后自动恢复到断电前状态。 云台控制协议 PELCO-P和PELCO-D等 电源 DC 15V供电 功耗 50Wmax 工作温度和湿度 -35~ 65℃（室外球）/ -10℃ ~ 50℃（室内球)    湿度小于95% 防护等级 IP66     防雷、防浪涌、防突波 安装方式 根据应用环境，多种安装方式可选 尺寸 Φ245(mm)×305(mm) 重量 4.8kg

艾唯IV1064RGB16V4拥有独立的 RGBHV 分量输入、输出端子，每路分量信号单独传输，单独切换，实现逻辑矩阵功能，任意选择搭配输出切换。使信号传输衰减降至最低，使图象信号能高保真输出。采用高性能的专业矩阵处理芯片，自带缓冲，输出更加稳定，图象清晰无重影，内嵌智能控制，提供 RS232 控制接口，方便用户进行控制软件的二次开发。提供联网和环出接口，可以让多台矩阵级联使用，以扩充多路端口。同时具有手动面板控制功能、红外遥控控制功能、掉电现场保护功能、保存切换记忆功能。 特 性 ·RGB系列矩阵采用我公司专利技术，实现信号450M高带宽保真传输； ·带有自动增益技术，RGB系列矩阵可以传输100米长线（普通RGB传输线缆）； ·实现自动增益技术 VGA 矩阵切换器带有断电现场保护功能； ·能够自动保存设备上次关机时的状态； ·采用新型的 LED 面板显示和轻触式按键； ·状态显示直观合理，设备操作更加简便； ·LCD 屏显示输入输出的控制状态； ·具有断电现场保护功能； ·简捷的前面板操作，后面板上有一个能与控制系统联机使用的 RS-232C 通讯端口； ·强大的红外遥控功能，设备同时具有本地遥控和红外遥控，可实现脱离电脑或中控进行远程操作； ·内置系统自恢复功能，当客户操作出现失误，执行该功能，可恢复出厂设置。 技术参数 基 本 　　增益0dB 　　带宽450Mhz(-3db)满载 　　亮色度干扰-55dB@5Mhz 　　微分相位0.05o(RL=150Ω) 　　微分增益0.05%(RL=150Ω) 　　最大传播延时5ns(±1) 　　切换速度≤180ns视 频 　　信号输入-------  　　信号类型RGBHV 视频信号 　　接口RGB 接口 　　最小电平0.5Vp-p 　　最大电平1.0Vp-p 　　阻抗75Ω 　　回波损耗-30db@5MHz 　　信号输出-------  　　信号类型RGBHV 视频信号 　　接口RGB 接口 　　输出电平0.7Vp-p 　　阻抗75Ω 　　回波损耗-30db@5MHz 　　直流补偿最大 5mV 　　同 步-------  　　输入/输出信号类型TTL 　　输入电平0V-5.0Vp-p:4.0V 　　输出电平5Vp-p 　　输入阻抗510Ω 　　输出阻抗75 Ω 　　极性正或负（与输入完全一致）控制类型 　　串行控制接口RS-232，9针母D型接口 　　波特率与协议波特率9600 　　数据位8位 　　停止位1，无奇偶校验位 　　串行控制口结构2=TX，3=RX，5=GND 　　无线技术IR 红外遥控规 格 　　电源100VAC ~ 260VAC, 50/60 Hz, 国际自适应电源 　　功率≤20W 　　机箱尺寸485mm(长)×260mm(宽)×220mm(高)

品牌 大华 操作接口 Linux 类型 嵌入式 型号 DH-DVR0404LE-AS 画质 4CIF@ 25 fps，第1路最高支持实时D1分辨率，其余通道最高支持CIF实时分辨率 功率 12W(不含硬盘) 尺寸 375×280×50mm 重量 3.25（不含硬盘） 产品描述 支持VGA、TV数据同时显示 4路支持1D1+3CIF,8路支持8CIF实时录像 支持全球网络即插即用 支持手机直连3G监控 支持所有视频通道网络双码流传输 USB、网络备份同比录像80倍（CIF）速度 技术参数   参 数 DH-DVR0404LE-AS DH-DVR0804LE-AS 系统 主处理器 工业级嵌入式微控制器 操作系统 嵌入式LINUX操作系统 视频参数 图像编码标准 H.264 视频标准 PAL（625线，50场/秒） 监视图像质量 PAL制，D1(704×576) 回放图像质量 4CIF@ 25 fps，第1路最高支持实时D1分辨率，其余通道最高支持CIF实时分辨率 CIF@ 25 fps 图像控制 图像质量可调，可变码流和固定码流可选 双码流 每个通道可设置双码流，副码流的设置最高分辨率不超过主码流   图像移动侦测 每画面可设置396(22×18)个检测区域；可设置多级灵敏度，1-6档可调 区域遮挡设置 每路支持4个区域遮挡块 音频参数 编码标准 G.711A 语音对讲 双向语音对讲功能，对讲时借用第1路音频通道实现 录像管理   录像方式 支持手动， 自动，运动检测，告警触发录像模式 录像保存 本机硬盘、网络 录像速度 第1路支持4CIF @ 25 fps，其余通道最高支持CIF实时分辨率 CIF@ 25 fps 录像回放 支持1、2、3、4、N路回放功能(N代表设备最高路数) 备份方式 支持硬盘、刻录机、U盘、网络存储和备份 接口 视频 视频输入 4路BNC接口 8路BNC接口 视频输出 1路模拟视频BNC接口(1.0Vp-p, 75ohms)、1路VGA输出支持1280×1024、1024×768、1280×720、800×600分辨率 抓图功能 支持JPEG抓图功能 环通输出 无 矩阵输出 无 音频 音频输入 2路线性音频输入 4路线性音频输入 音频输出 1路线性音频输出 报警 报警输入 4路报警输入、低电平有效，绿色接线柱接口 8路报警输入、低电平有效，绿色接线柱接口 报警输出 1路告警输出，继电器触点(1A@24VDC), NO、NC可编程、绿色接线柱接口 3路告警输出，继电器触点(1A@24VDC), NO、NC可编程、绿色接线柱接口 其他 网络 1个RJ45接口, 10/100M自适应 通信 标准485接口，支持半双工，绿色接线柱接口 USB 2个USB 2.0接口，其中1个前面板，1个背板接口 硬盘 内部支持1个SATA硬盘接口 eSATA口 不支持 其他 电源 DC 12V/3.5A 功耗 12W(不含硬盘) 工作温度 0℃-＋55℃ 工作湿度 10%－90% 尺 寸 375×280×50mm 重 量 3.25（不含硬盘） 安装方式 机架安装，台式安装
