产品详细
拼接墙控制器P400
- 型号：P400
- 价格：
- 最小起订量：0
- 供货总量：0
- 产品介绍
P400是专门为液晶屏大屏幕拼接系统而设计的图像处理器，其独特模块化的设计，集成了多种信号解码单元，画面拼接处理单元，液晶屏驱动单元，电源供给单元等多个部分。内置视频4画面分割处理显示单元,可以灵活方便地和液晶屏组成一个大屏幕拼接显示系统,并可以以四画面的形式在单屏上组合显示视频信号。
适用领域：广告宣传、信息发布系统；视频会议系统；调度以及网管中心；各公用机构调度监控中心；国防、航空航天控制中心；工业实时监控系统等领域。
功能特点：
全硬件构架，无 CPU 和操作系统；无病毒感染风险，安全性好；多总线并行处理，处理功能强大；
启动时间小于 5 秒钟，启动迅速；支持RS232 串口远程控制；每单元支持2路RS232环出；
集成多路视频信号源种类：DVI、VGA、Y/C、R/G/B/H/V、Y/Pb/Pr、复合视频；
内嵌3D逐行处理及帧频归一转化电路单元；内嵌3D视频亮色分离电路单元；
内嵌3D数字信号降噪单元；内置4分割画面视频处理单元；
可全天24小时持续工作。
技术参数：
|
输入
|
CVBS
|
每路4个BNC端子，支持PAL/NTSC全制式
|
|||
|
VGA
|
每路1个D15接口端子，支持SVGA/XGA/WXGA/UXGA
|
||||
|
YPbPr/YCbCr
|
支持PAL/NTSC全制式及其720p/1080i HDTV
|
||||
|
DVI
|
每路1个DVI-D接口端子，支持SVGA/XGA/WXGA/UXGA
|
||||
|
通讯接口
|
RS232接口控制（RJ45）1进2路环出
|
||||
|
工作温度
|
0~70°C
|
工作湿度
|
5~95%RH
|
||
|
工作电源
|
100-240/50，60Hz
|
功率消耗
|
最大300W
|
||
|
机箱尺寸
|
307*282*53.8mm
|
|
|
||

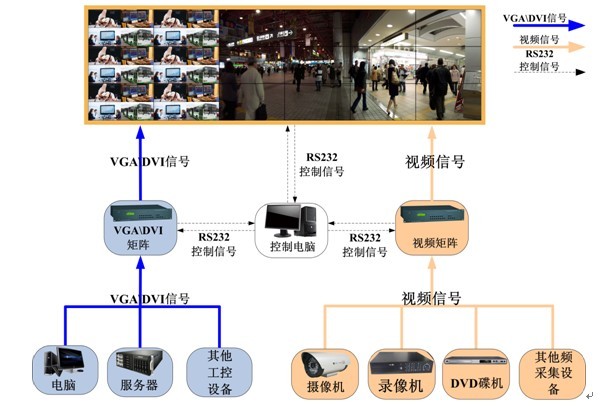

系统连接示意图：
液晶拼接显示系统拓扑图（采用P400控制器）
多种显示方式：

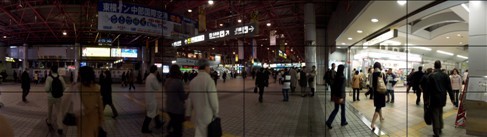

整屏超高分辨率显示：
支持将大屏中其中1路复合视频信号或1路VGA信号在整个拼接大屏上拼接显示，

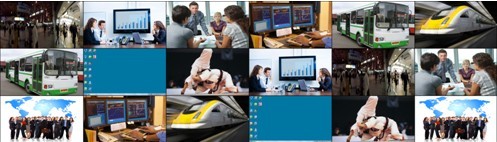

分屏显示功能：
实时动态每在单独屏幕显示1路复合视频信号或1路VGA信号，实时动态最多支持显示数量为拼接屏的总数
四分割画面显示：
以四画面的形式在单屏上组合显示视频信号

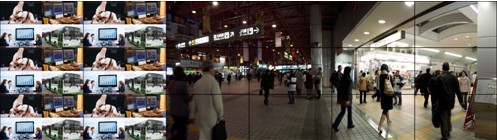

任意组合拼接显示：
配合矩阵可实时动态显示各种信号源的画面，以不同大小和组合方式拼接显示一幅完整图像
