◆8 bit视频信号数字采样 ◆3级防雷技术 ◆高速同步数字传输技术 ◆超级光学动态范围，使用时无需调节 ◆模块结构设计（视频卡、数据卡可选择配置） ◆电源、光信号、视频、数据状态指示 ◆无电磁干扰、无射频干扰、无地电流 ◆保障恶劣电磁环境安全传输 ◆表面贴装技术 ◆BNC视频连接器 ◆三芯凤凰头数据连接器 ◆FC光学连接器 ◆视频直流恢复 ◆数据接口：RS485； ◆单模光纤允许最大链损为18dB 技术指标 ◆工作温度：-30℃- +72℃ ◆工作湿度：0 - 95%（无冷凝） ◆功耗：       8.2W @ DC5V ◆外型尺寸：445mm(长) X 205(宽) X 45mm(高) ◆重量：       1900g ◆平均无故障工作时间（MTBF）：大于10万小时 视频特性 *视频通道：             16路 *视频带宽：             0–6.5MHz *微分增益：             < 2%（典型值） *微分相位：             < 2°（典型值） *场倾斜：               < 0.5%（最大值） *信噪比：               > 65dB *输入/输出阻抗：     75Ω（非平衡） *输入/输出电压：     1.0Vpp（典型值） 数据特性 *数据通道：             1路 *接口标准：               RS485 *数据速率：               0–100Kbps *误码率：               < 10-9 光学特性 *传输波长：               1310nm/1550nm *光接口：                 FC *发射光功率：            -10dB *接收灵敏度：             -20dB（标配） *光学动态范围：            20dB   常见故障处理 a) 机箱无电源：检查电插头是否正常，机箱保险丝是否正常。 b)   所有视频数据不正常：检测光发出的功率是否正常，检测接收到的光功率是否在接受灵敏度以内。 c)  视频图像有不规则的横纹或跳动：视频输入的同步不正确.检测系统的地电平是否相等，特别是光端机   的电源的地电平与输入、输出设备间的地电平,视频线连接是否良好.输入信号是否符合标准. d)  光端机的所有指示灯均不亮：检查电源适配器工作是否正常，检查光端机模块是否完全、正确的插入机箱插槽 e)  光端机接收机的视频指示灯闪烁：接收机未接收到正确的光信号;检查光纤的链路损耗是否正常.光尾纤   盘卷直径太小(盘纤直径不得小于20厘米). 尾纤陶瓷介面有杂质(可用酒精棉轻轻清洁) f)  光端机发射机的视频指示灯不亮：光端机未接收到视频信号;检查光端机的视频输入是否正常 g)  光端机接收机视频输出有雪花点：传输过程中有误码;检查光纤链路的损耗是否过大,尾纤盘卷直径太小(盘纤直径不得小于20厘米),或设备环境温度过高，使传输不稳定。 h)  光端机数据不正常：数据协议是否正确(是否用RS232传输RS422等);数据传输方向是否正确(正向,反向或    双向);接线是否正确(数据正负或收发等);数据输入是否正确. i)  可结合设备指示灯进行设备故障的分析和解决.   注：为长期安全稳定的使用本产品,请在使用本产品与户外产品连接或在户外安装使用本产品，安装防雷设施,并确认产品接地良好.

品牌 海康威视 操作接口 Linux 类型 嵌入式 型号 DS-7816H-SN 产品简介        DS-7800H-SN网络硬盘录像机是海康威视自主研发的最新款高性价比网络硬盘录像机。它融合了多项IT高新技术，如视频编解码技术、嵌入式系统技术、存储技术和网络技术等。        DS-7800H-SN网络硬盘录像机可作为DVR进行本地独立工作，也可联网组成一个强大的安全防范系统，广泛应用于酒店、家庭、超市、商铺等场所的视频监控。 订货型号 型号简称 DS-7804H-SN DS-7808H-SN DS-7816H-SN 主要特性 •VGA视频输出分辨率最高达1024*768； •4路、8路机型第一通道、16路机型第一、第九通道支持4CIF/2CIF/CIF/QCIF实时编码，其余通道支持CIF/QCIF实时编码； •采用HIKVISION云台控制协议时候，可通过鼠标选定画面任意区域并进行中心缩放； •支持预览图像与回放图像的电子放大； •VGA、VIDEO OUT 可同时进行画面预览，其中输出主口可进行菜单操作； •支持4路同步回放； •支持1个SATA接口； •支持NTP（网络校时）、SADP（自动搜索IP地址）、DHCP（动态主机配置协议）等网络协议。 物理接口 DS-7804H-SN 注：DS-7808H-SN、DS-7816H-SN后面板与此相似，仅视频输入通道分别为8、16路。   视音频输入 模拟视频输入 16路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应 音频输入 1路，RCA接口（电平：2.0Vp-p，阻抗：1kΩ） 视音频输出 CVBS输出 1路，BNC接口（电平：1.0Vp-p，阻抗：75Ω） 分辨率：PAL制式704*576；NTSC制式704*480 VGA输出 1路，分辨率：1024*768/60Hz 音频输出 1路，RCA接口（线性电平，阻抗：600Ω） 视音频编码参数 视频压缩标准 H.264 视频编码分辨率 第一、第九通道支持4CIF/2CIF/CIF/QCIF，其余通道支持CIF/QCIF 视频帧率 PAL：1--25帧/秒 NTSC：1--30帧/秒 视频码率 32Kbps-2048Kbps，可自定义，最大3072Kbps 码流类型 复合流/视频流 音频压缩标准 OggVorbis 音频码率 64kbps 双码流 支持 同步回放 支持4路 硬盘驱动器 类型 1个SATA接口 最大容量 每个接口支持最大容量2TB的硬盘 外部接口 语音对讲输入 1个，RCA接口（电平：2.0Vp‐p，阻抗：1kΩ），与音频输入复 用 网络接口 1个，RJ45 10M/100M自适应以太网口 串行接口 1个，标准RS-485串行接口 USB接口 2个，USB 2.0 其他 电源 DC 12V 功耗 ≤10W 工作温度 -10℃--＋55℃ 工作湿度 10％--90％ 机箱 标准1U机箱 尺寸 315mm（宽）×230mm（深）×45mm（高） 重量（不含硬盘） ≤2Kg

产品简介 1．SONY采用EX-VIEW 高感度CCD与DSP数字处理，采用低照度CCD，核心电路板拒绝省掉运放电路、拒绝省掉保护电路、拒绝省元件以及拒绝采用廉价的次品物料，在光线暗的环境有更清晰的图像 2、高清650线自带多功能OSD菜单  实现多种功能可调 数字降噪功能：数字宽动态功能：镜头边缘补偿功能：强光抑制功能 3．采用最新红外技术与台湾鼎元LED晶片，精细分光，大功率42个Ф8红外灯，夜视照射达到最远距离达到80M 4．所有灯源控制采用并联方式，有效控制单灯电流，夜晚噪点更小 5．高精度滤波电路，采用精细制作的水晶滤光片，使图像噪声大幅度减少，白天色彩还原度和夜晚红外灯开启时更清晰的夜视效果 6．采用IR全金属韩国进口固定光圈大镜头，整个图像轮廓更清晰，更有立体感。非球面镜片制造技术，自行设计加工超高精度的模具，可以看到在清晰度高和透光性强方面相比的明显优势，并且在通光量设计方面也独具特点 7．采用宽电压解决方案、充分考虑工程安装环境的需要； 8．软件设计的灵活性，可以方便客户定制； 9．外型美观，采用优质铝材，精细加工工艺，良好散热设计，Ip66防水，采用双玻璃结构，可防雾、防水和防止红外光内反射 10．适合室内、外监控的各种场所广泛用于：学校、厂区、出入口、通道、大厅等场所     产品参数   型号 IV-B8100A IV-B8100B IV-B8100C IV-B8100E 图像传感器 1/4″SHARP CCD 1/3″SONY CCD 1/3″SONY SUPER HAD CCD 1/3″SONY SONY EFFIO-E  CCD 感光面积 3.6mm×2.7mm 4.8mm×3.6mm 有效像素 PAL:500(H)×582(V)   PAL:752(H)×582(V) 信号系统 PAL/NTSC 水平清晰度 420TVL 420TVL 480TVL 650TVL 最低照度 彩色0.5Lux,黑白0Lux 镜头 标配16mm 固定光圈IR大镜头，可选6mm/8mm/12mm/25mm  快门速度 1/50（1/60）——1/100,000（秒） 白平衡 自动跟踪白平衡 信噪比 大于48db(AGC OFF) 聚焦 自动 视频输出 1.0Vp-p,75Ω 使用电源 DC12V/2000mA 功率消耗 7W 插口 VIDEO OUT （BNC） 红外灯数量 42个Φ8灯 红外灯距离 80M 红外灯波长 850nm 环境工作温度 -10℃至 50℃ 重量（克） 1000g

品牌 海康威视 操作接口 Linux 类型 嵌入式 型号 DS-7804H-SN 产品简介        DS-7800H-SN网络硬盘录像机是海康威视自主研发的最新款高性价比网络硬盘录像机。它融合了多项IT高新技术，如视频编解码技术、嵌入式系统技术、存储技术和网络技术等。        DS-7800H-SN网络硬盘录像机可作为DVR进行本地独立工作，也可联网组成一个强大的安全防范系统，广泛应用于酒店、家庭、超市、商铺等场所的视频监控。 订货型号 型号简称 DS-7804H-SN DS-7808H-SN DS-7816H-SN 主要特性 •VGA视频输出分辨率最高达1024*768； •4路、8路机型第一通道、16路机型第一、第九通道支持4CIF/2CIF/CIF/QCIF实时编码，其余通道支持CIF/QCIF实时编码； •采用HIKVISION云台控制协议时候，可通过鼠标选定画面任意区域并进行中心缩放； •支持预览图像与回放图像的电子放大； •VGA、VIDEO OUT 可同时进行画面预览，其中输出主口可进行菜单操作； •支持4路同步回放； •支持1个SATA接口； •支持NTP（网络校时）、SADP（自动搜索IP地址）、DHCP（动态主机配置协议）等网络协议。 物理接口 DS-7804H-SN 注：DS-7808H-SN、DS-7816H-SN后面板与此相似，仅视频输入通道分别为8、16路。     视音频输入 模拟视频输入 4路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应 音频输入 1路，RCA接口（电平：2.0Vp-p，阻抗：1kΩ） 视音频输出 CVBS输出 1路，BNC接口（电平：1.0Vp-p，阻抗：75Ω） 分辨率：PAL制式704*576；NTSC制式704*480 VGA输出 1路，分辨率：1024*768/60Hz 音频输出 1路，RCA接口（线性电平，阻抗：600Ω） 视音频编码参数 视频压缩标准 H.264 视频编码分辨率 第一通道支持4CIF/2CIF/CIF/QCIF，其余支持CIF/QCIF 视频帧率 PAL：1--25帧/秒 NTSC：1--30帧/秒 视频码率 32Kbps-2048Kbps，可自定义，最大3072Kbps 码流类型 复合流/视频流 音频压缩标准 OggVorbis 音频码率 64kbps 双码流 支持 同步回放 支持4路 硬盘驱动器 类型 1个SATA接口 最大容量 每个接口支持最大容量2TB的硬盘 外部接口 语音对讲输入 1个，RCA接口（电平：2.0Vp‐p，阻抗：1kΩ），与音频输入复 用 网络接口 1个，RJ45 10M/100M自适应以太网口 串行接口 1个，标准RS-485串行接口 USB接口 2个，USB 2.0 其他 电源 DC 12V 功耗 ≤10W 工作温度 -10℃--＋55℃ 工作湿度 10％--90％ 机箱 标准1U机箱 尺寸 315mm（宽）×230mm（深）×45mm（高） 重量（不含硬盘） ≤2Kg

 艾唯推出 VGA 矩阵切换器二代矩阵产品，视频采用 VGA15HDF 输入、输出端子，内部采用高带宽矩阵开关芯片，实现逻辑矩阵功能，任意选择搭配输出切换，自带缓冲，输出更加稳定，图象清晰无重影，使信号传输衰减降至最低，确保图象信号能高保真输出。内嵌智能控制，提供 RS232 控制接口，方便用户与各种远端控制设备（如快思聪、AMX、CP-PGM、思美特）配合使用。RS232 环出接口，可以让多台矩阵级联使用，以扩充多路端口。同时具有手动面板、红外遥控控制功能、掉电现场保护功能、状态存储记忆。 特 性 ·实现自动增益技术 VGA 矩阵切换器带有断电现场保护功能； ·能够自动保存设备上次关机时的状态； ·部分允许对 HV 信号和 RGB 信号进行延迟切换； ·调整延迟时间； ·采用新型的 LED 面板显示和轻触式按键； ·状态显示直观合理，设备操作更加简便； ·LCD 屏显示输入输出的控制状态； ·具有断电现场保护功能； ·简捷的前面板操作，后面板上有一个能与控制系统联机使用的 RS-232C 通讯端口； ·安装快捷，操作简单。 技术参数 基 本 　　带宽400Mhz(-3db)满载 　　亮色度干扰-55dB@5Mhz 　　微分相位0.05o(RL=150Ω) 　　微分增益0.05%(RL=150Ω) 　　最大传播延时5ns(±1) 　　切换速度≤180ns视 频 　　信号输入-------  　　信号类型VGA-UXGA 视频信号 　　接口VGA15HDF 接口 　　最小电平0.5Vp-p 　　最大电平1.0Vp-p 　　阻抗75Ω 　　回波损耗-30db@5MHz 　　信号输出-------  　　信号类型VGA-UXGA 视频信号 　　接口VGA15HDF 接口 　　输出电平0.7Vp-p 　　阻抗75Ω 　　回波损耗-30db@5MHz 　　直流补偿最大 5mV 　　同 步-------  　　输入/输出信号类型TTL 　　输入电平0V-5.0Vp-p:4.0V 　　输出电平5Vp-p 　　输入阻抗510Ω 　　输出阻抗75 Ω 　　极性正或负（与输入完全一致）控制类型 　　串行控制接口RS-232，9针母D型接口 　　波特率与协议波特率9600 　　数据位8位 　　停止位1，无奇偶校验位 　　串行控制口结构2=TX，3=RX，5=GND 　　无线技术IR 红外遥控规 格 　　电源100VAC ~ 260VAC, 50/60 Hz, 国际自适应电源 　　功率≤20W 　　机箱尺寸485mm(长)×260mm(宽)×44mm(高)

经济型数字硬盘录像机 技术规格 型号 IV-DVR1808SC   主处理器 工业级嵌入式微控制器 操作系统 嵌入式LINUX操作系统 视频制式 PAL/NTSC 系统资源 同时多路录像，同时录像回放，同时网络操作 操作接口 支持鼠标，前面板，遥控器操作 画面显示  1 / 4 / 8 / 9 画面显示 监视图像质量 D1 回放图像质量 CIF 码流控制 支持双码流，可变码流/固定码流可选 图像画质 6档可调 录像速度 PAL: 每路25 fps, NTSC: 每路30 fps（CIF） 图像移动侦测 每画面可设置（22×18）个检测区域: 可设置多级灵敏度 音频压缩 G.711 录像方式及优先级 手动 > 报警 > 动态检测 > 定时 本地回放 支持8路回放 录像查询方式 时间点检索、日历检索、事件检索、通道检索 录像保存 本机硬盘/网络 备份方式 网络/USB/刻录 视频输入 8路BNC 视频输出 1路BNC, 1路VGA(最高支持1280*1024/60Hz) 音频输入 1路RCA 音频输出 1路RCA 网络接口 RJ45 10M/100M自适应以太网口 云台控制接口 1个RS485 USB接口 2个USB 硬盘个数及接口 1个SATA接口 电源 DC12V±10%(电源外置) 功耗

    一  P300 +屏+AV模拟矩阵 适用项目要求 视频监控项目，仅简单要求图像可以大屏幕显示、单屏显示。 不要求画中画、画面叠加、跨屏、漫游功能、自由缩放。 不要求超过1路+画中画个数的电脑信号大屏幕显示 备注： 成本低、性价比高、维护方便 功能简单、 无 画中画、画面叠加、跨屏、漫游、单屏四画面分割功能。 此方案中没有配置DVI、VGA矩阵，仅能实现1路电脑信号及多路BNC信号大屏幕显示，建议这1路电脑信号使用DVI/HDMI数字信号传输。（VGA模拟信号通过VGA线缆传输，经常由于线缆过长，有部分线损，造成图像拖尾或者干扰，所以建议使用DVI/HDMI信号，前提为电脑具备DVI/HDMI输出） P300产品规格 规格   尺寸净重   环境条件 温度 操作：5℃~35℃，存储：0℃~40℃ 相对湿度 操作：20%~80%，存储：20%~90%(非冷凝) 电源 AC 100-240V，50/60Hz 耗电量 250W 视频输入 输入端口 AV1,2：综合视频彩色输入端口(BNC) 输入信号 综合视频：PAL、SECAM、NTSC3.58、NTSC4.43、PAL60 输出信号 综合视频监视信号-输出端口(BNC) RGB输入 输入端口 VGA：模拟RGB输入端口(D-sub 15针) 输入信号 0.7V，模拟RGB(推荐信号) 输出信号 模拟RGB监视信号-输出端口(D-sub 15针) 分量输入 输入端口 YUV：分量视频输入端口(BNC) 输入信号 分量视频：480i、576i、480p、576p、720p50、720p60、1080i50、1080i60、1080p24、1080p25、1080p30、1080p50、1080p60 HDMI输入 输入端口 DVI1,DVI2：DVI输入端口 输入信号 480i、576i、480p、576p、720p50、720p60、1080i50、1080i60、1080p24、1080p25、1080p30、1080p50、1080p60以及各种DVI信号 输出信号 所有DVI2接口输入的信号都被转换为DVI信号输出     系统拓扑图                   效果展示   大屏幕整体显示一路视频图像或电脑图像     大屏幕分屏显示单独视频图像       大屏幕 部分屏幕整体显示一路视频图像  其他屏幕显示单独视频图像         二  P300 +屏+AV模拟矩阵+DVI矩阵 适用项目要求 视频监控项目、要求2台或以上的电脑信号大屏幕显示。 仅简单要求图像可以大屏幕显示、单屏显示。 不要求画中画、画面叠加、跨屏、漫游功能、自由缩放。 备注 成本低、性价比高、维护方便 功能简单、无 画中画、画面叠加、跨屏、漫游、单屏四画面分割功能。 此方案中配置了DVI矩阵，支持2台以上的电脑信号大屏幕显示。（也可以使用VGA矩阵，但是由于VGA传输线损问题，会出现图像拖尾、干扰现象，建议使用DVI矩阵） P300产品规格 规格   尺寸净重   环境条件 温度 操作：5℃~35℃，存储：0℃~40℃ 相对湿度 操作：20%~80%，存储：20%~90%(非冷凝) 电源 AC 100-240V，50/60Hz 耗电量 250W 视频输入 输入端口 AV1,2：综合视频彩色输入端口(BNC) 输入信号 综合视频：PAL、SECAM、NTSC3.58、NTSC4.43、PAL60 输出信号 综合视频监视信号-输出端口(BNC) RGB输入 输入端口 VGA：模拟RGB输入端口(D-sub 15针) 输入信号 0.7V，模拟RGB(推荐信号) 输出信号 模拟RGB监视信号-输出端口(D-sub 15针) 分量输入 输入端口 YUV：分量视频输入端口(BNC) 输入信号 分量视频：480i、576i、480p、576p、720p50、720p60、1080i50、1080i60、1080p24、1080p25、1080p30、1080p50、1080p60 HDMI输入 输入端口 DVI1,DVI2：DVI输入端口 输入信号 480i、576i、480p、576p、720p50、720p60、1080i50、1080i60、1080p24、1080p25、1080p30、1080p50、1080p60以及各种DVI信号 输出信号 所有DVI2接口输入的信号都被转换为DVI信号输出           系统拓扑图     效果展示     大屏幕整体显示一路视频图像或电脑图像       大屏幕分屏显示单独视频图像或电脑图像         大屏幕部分屏幕整体显示一路视频图像或电脑图像；其他屏幕显示单独视频图像或电脑图像

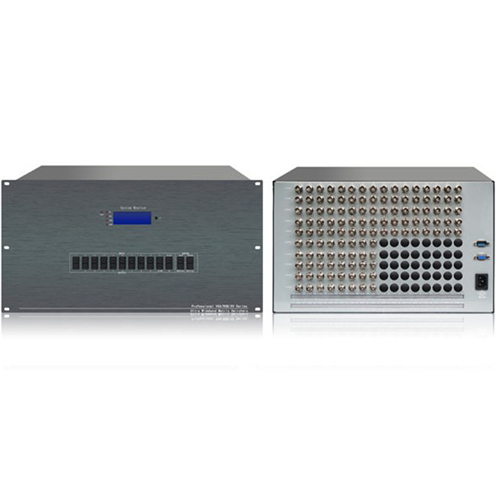

 艾唯 IV1064RGB16V8拥有独立的 RGBHV 分量输入、输出端子，每路分量信号单独传输，单独切换，实现逻辑矩阵功能，任意选择搭配输出切换。使信号传输衰减降至最低，使图象信号能高保真输出。采用高性能的专业矩阵处理芯片，自带缓冲，输出更加稳定，图象清晰无重影，内嵌智能控制，提供 RS232 控制接口，方便用户进行控制软件的二次开发。提供联网和环出接口，可以让多台矩阵级联使用，以扩充多路端口。同时具有手动面板控制功能、红外遥控控制功能、掉电现场保护功能、保存切换记忆功能。 特 性 ·RGB系列矩阵采用我公司专利技术，实现信号450M高带宽保真传输； ·带有自动增益技术，RGB系列矩阵可以传输100米长线（普通RGB传输线缆）； ·实现自动增益技术 VGA 矩阵切换器带有断电现场保护功能； ·能够自动保存设备上次关机时的状态； ·采用新型的 LED 面板显示和轻触式按键； ·状态显示直观合理，设备操作更加简便； ·LCD 屏显示输入输出的控制状态； ·具有断电现场保护功能； ·简捷的前面板操作，后面板上有一个能与控制系统联机使用的 RS-232C 通讯端口； ·强大的红外遥控功能，设备同时具有本地遥控和红外遥控，可实现脱离电脑或中控进行远程操作； ·内置系统自恢复功能，当客户操作出现失误，执行该功能，可恢复出厂设置。 技术参数 基 本 　　增益0dB 　　带宽450Mhz(-3db)满载 　　亮色度干扰-55dB@5Mhz 　　微分相位0.05o(RL=150Ω) 　　微分增益0.05%(RL=150Ω) 　　最大传播延时5ns(±1) 　　切换速度≤180ns视 频 　　信号输入-------  　　信号类型RGBHV 视频信号 　　接口RGB 接口 　　最小电平0.5Vp-p 　　最大电平1.0Vp-p 　　阻抗75Ω 　　回波损耗-30db@5MHz 　　信号输出-------  　　信号类型RGBHV 视频信号 　　接口RGB 接口 　　输出电平0.7Vp-p 　　阻抗75Ω 　　回波损耗-30db@5MHz 　　直流补偿最大 5mV 　　同 步-------  　　输入/输出信号类型TTL 　　输入电平0V-5.0Vp-p:4.0V 　　输出电平5Vp-p 　　输入阻抗510Ω 　　输出阻抗75 Ω 　　极性正或负（与输入完全一致）控制类型 　　串行控制接口RS-232，9针母D型接口 　　波特率与协议波特率9600 　　数据位8位 　　停止位1，无奇偶校验位 　　串行控制口结构2=TX，3=RX，5=GND 　　无线技术IR 红外遥控规 格 　　电源100VAC ~ 260VAC, 50/60 Hz, 国际自适应电源 　　功率≤20W 　　机箱尺寸485mm(长)×260mm(宽)×220mm(高)

类型 定焦镜头 品牌 腾龙 镜头结构 C 滤镜口径 M25.5 P=0.5mm（mm） 最大光圈 16 最小光圈 1.4 最近对焦距离 0.1m 广角 25.9゜x19.5゜ 拍摄角度 25.9゜x19.5゜（°） 焦距 16mm 用于FA/机械影像等要求高画质图像处理的超高性能单焦点镜头（定焦镜头）系列产品。通过支持Mega Pixel（百万像素）的卓越光学性能以及近距离拍摄时的性能提升，可支持各种图像处理。 M118FM16              产品规格     M118FM16 成像器大小 1/1.8 交换镜头座 C 焦距 16mm 光圈范围 1.4～16 视场角 （水平ｘ垂直） 1/1.8型 25.9゜x19.5゜ 1/2型 22.8゜x17.1゜ 1/3型 17.1゜x12.9゜゜ TV扭曲 -0.7%以内 焦距范围 0.1m～∞ 操作方法 焦点 手动（带锁定结构） 变焦 手动（带锁定结构） 过滤器口径 M25.5 P=0.5mm 后焦点(in air) 12.17mm 质量 39g 工作温度范围 -10℃～+60℃

1．SONY采用EX-VIEW 高感度CCD与DSP数字处理，采用低照度CCD，核心电路板拒绝省掉运放电路、拒绝省掉保护电路、拒绝省元件以及拒绝采用廉价的次品物料，在光线暗的环境有更清晰的图像   2．采用最新红外技术与台湾鼎元LED晶片，精细分光，阵列式集成芯片四颗灯3,000mW@850nm红外灯，红外可视距离100-120M   3.高清650线自带多功能OSD菜单 自带多功能OSD菜单 实现多种功能可调 数字降噪功能：数字宽动态功能：镜头边缘补偿功能：强光抑制功能   4．阵列式红外摄像机的优点： （1）．艾唯阵列式摄像机机器体积小，外形美观，尤其长距离摄像机，不会象普通LED摄像机那么笨重 （2）．艾唯阵列式摄像机的夜视图像比较明亮，雪花点少，无暗角，图像均匀无暗角 （3）．艾唯阵列式摄像机，很大程度解决了画面的手电筒效应   5．艾唯阵列式红外摄像机完全解决了防水问题，完全不会出现由于进水等原因造成的质量问题 6．所有灯源控制采用并联方式，有效控制单灯电流，夜晚噪点更小 7．高精度滤波电路，采用精细制作的水晶滤光片，使图像噪声大幅度减少，白天色彩还原度和夜晚红外灯开启时更清晰的夜视效果 8．采用IR全金属韩国进口固定光圈大镜头，整个图像轮廓更清晰，更有立体感。非球面镜片制造技术，自行设计加工超高精度的模具，可以看到在清晰度高和透光性强方面相比的明显优势，并且在通光量设计方面也独具特点 9．采用宽电压解决方案、充分考虑工程安装环境的需要； 10．软件设计的灵活性，可以方便客户定制； 11．外型美观，采用优质铝材，精细加工工艺，良好散热设计，Ip66防水，采用双玻璃结构，可防雾、防水和防止红外光内反射 12．适合室内、外监控的各种场所广泛用于：学校、厂区、出入口、通道、大厅等场所     产品参数   型号 IV-B9100A IV-B9100B IV-B9100C IV-B9100E 图像传感器 1/4″SHARP CCD 1/3″SONY CCD 1/3″SONY SUPER HAD CCD 1/3″SONY SONY EFFIO-E CCD 感光面积 3.6mm×2.7mm 4.8mm×3.6mm 有效像素 PAL:500(H)×582(V)   PAL:752(H)×582(V) 信号系统 PAL/NTSC 水平清晰度 420TVL 420TVL 480TVL 650TVL 最低照度 彩色0.5Lux,黑白0Lux 镜头 标配12mm 固定光圈IR大镜头，6MM/8MM/12MM/16MM可选 快门速度 1/50（1/60）——1/100,000（秒） 白平衡 自动跟踪白平衡 信噪比 大于48db(AGC OFF) 聚焦 自动 视频输出 1.0Vp-p,75Ω 使用电源 DC12V/1000mA 功率消耗 6W 插口 VIDEO OUT （BNC） 红外灯数量 第三代四灯 红外灯距离 100M 红外灯波长 850nm 环境工作温度 -10℃至 50℃ 重量（克） 800g
