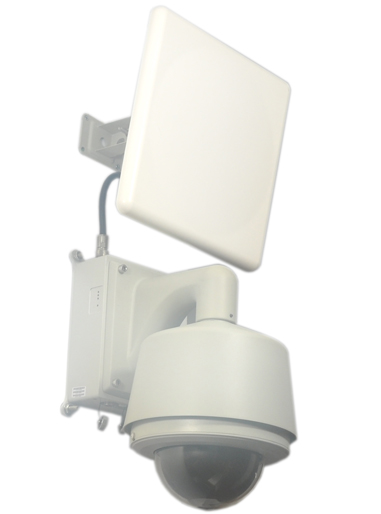

深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950     ST58Q系列数字无线高速球 产品描述 * 采用 H.264 视频压缩技术，压缩比高，方便在窄带上实现高清晰的图像传输 * 支持D1、CIF、QCIF的分辨率 * 支持变码率、变帧率设置，在设定视频图像质量的同时，也可限定视频图像的压缩码流 * 内置 WEB Server，支持 IE 访问  * 高速云台控制、可360°高速云台连续旋转 * 水平转速：0.01°~200°/s(1-63级随意设定)；垂直转速：0.01°~60°/s；255个预置位，数据断电记忆 * 语音对讲：双向语音对讲，单向语音广播（需定制） * 画面延迟小于200毫秒（局域网） * 支持动态域名、局域网、广域网访问 * 支持 PPPoE、DHCP、TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、UPNP、SMTP、FTP、SIP、DDNS、DNS 协议 * 无线传输距离不小于5km * 可采用加密方式传送 * 抗干扰性强，适合野外恶劣环境使用 * 产品天线标配5.8G 23dB平板、可选配27dB或29dB抛物面天线 摄像机型号选择 1、            普通高线摄像机 型号 ST58Q27P 供电电源 DC12V±30%  500mA 功率消耗 2.80w 环境温度 -20℃~60℃ 成像器件 1/4 SONY SUPER HAD CCD II 水平解晰度 540线 最低照度 0.8-0.08Lux / F1.6 信号制式 PAL 视频输出 复合视频输出1.0Vp-p (75欧/BNC) 信噪比 >52dB 通信方式 RS485 / TTL（线控）/后尾板按钮 通信波特率 2400bps 通信协议 PELCO-D(2400bps) / 球机协议(9600bps) ZFC控制接口 DC±6V~±12V 镜头(焦距) 27倍光学变焦 对焦 0.1m（广角）/ 1.0m(近距) 视场角 49.6°~ 2.5° 电子快门 1/60~1/10000 白平衡 自动/手动 自动增益控制 1~4级调节(5~30db) 背光补偿 开启/关闭 聚焦方式 自动/手动 2、            SONY FCB-EX480CP摄像机 型号 ST58Q480CP 图像传感器 1/4英寸EXview HAD CCD 有效像素 44万像素 镜头 18倍光学变焦,f=4.1mm (广角端)至73.8mm(远端), F1.4 至 F3.0 数字变焦&, amp;, amp;, amp;, lt;, /o:p> 12倍(216倍变焦) 视角(水平方向) 48.0°(广角端) 至 2.8°(远端) 最小工作距离 35mm(广角端)至800mm(远端) 支持的同步系统 内/外部同步(V-LOCK) 最低照度 0.7 Lx(典型)(F1.4,50IRE) 信噪比 大于50dB 电子快门 1/1至1/10000秒,22档 白平衡 自动白平衡、自动跟踪白平衡、室内、室外、一键式、手动 增益 自动/手动(-3至28dB,2dB每档) AE控制 自动、手动、优先级模式、亮度、EV补偿、背光补偿 EV补偿 -10.5至+10.5dB(1.5dB每档) 背光补偿 开/关 隐私区域遮蔽用户设计功能 开/关(24块) 聚焦系统 自动(灵敏度:正常、低),一键式自动聚焦,手动、交替AF、缩放触发AF 支持的图像效果 电子翻转、反转效果、黑白、镜像效果 摄像机操作按钮 缩放(远端、广角端) 支持用户设计的视频输出 VBS:1.0Vp-p(负极同步),Y/C输出 摄像机控制接口 VISCA(TTL信号电平),波特率:9.6kb/s,19.2kb/s,38.4kb/s,停止位:1/2可选 存储温度 -20°至 60° 工作温度 0 至 50°C 电源功耗 6 至12V DC/1.6W(电机未激活),2.5W(电机激活) 3、            SONY FCB-EX980CP摄像机 型号 ST58Q980CP 图像传感器 1/4英寸EXview HAD CCD 有效像素 44万像素 镜头 26倍光学变焦,f=3.5mm (广角端)至91.0mm(远端), F1.6 至 F3.8 数字变焦 12倍(312倍变焦) 视角(水平方向) 54.2°(广角端) 至 2.2°(远端) 最小工作距离 35mm(广角端)至800mm(远端) 支持的同步系统 内/外部同步(V-LOCK) 最低照度 1.0 Lx(标准)(F1.6,50IRE)、黑白0.07 信噪比 大于50dB 电子快门 1/1至1/10000秒,22档 白平衡 自动白平衡、自动跟踪白平衡、室内、室外、一键式、手动 增益 自动/手动(-3至28dB,2dB每档) AE控制 自动、手动、优先级模式、亮度、EV补偿、背光补偿 EV补偿 -10.5至+10.5dB(1.5dB每档) 背光补偿 开/关 隐私区域遮蔽用户设计功能 开/关(24块) 聚焦系统 自动(灵敏度:正常、低),一键式自动聚焦,手动、交替AF、缩放触发AF 支持的图像效果 电子翻转、反转效果、黑白、镜像效果 摄像机操作按钮 缩放(远端、广角端) 支持用户设计的视频输出 VBS:1.0Vp-p(负极同步),Y/C输出 摄像机控制接口 VISCA(TTL信号电平),波特率:9.6kb/s,19.2kb/s,38.4kb/s,停止位:1/2可选 存储温度 -20°至 60° 工作温度 0 至 50°C 电源功耗 6 至12V DC/1.6W(电机未激活),3.3W(电机激活) 4、            SONY FCB-EX1010P摄像机 型号 ST58Q1010CP 图像传感器 1/4英寸EXview HAD CCD 有效像素 44万相素 镜头 36倍光学变焦,f=3.4mm (广角端)至122.4(远端), F1.6 至 F4.5 数字变焦 12倍(432倍变焦) 视角(水平方向) 57.8°(广角端) 至 1.7°(远端) 最小工作距离 320mm(广角端)至1500mm(远端) 支持的同步系统 内/外部同步(V-LOCK) 最低照度 1.4 Lx(典型)(F1.6,50IRE) 信噪比 大于50dB 电子快门 1/1至1/10000秒,22 白平衡 自动白平衡、自动跟踪白平衡、室内、室外、一键式、手动 增益 自动/手动(-3至28dB,2dB每档) AE控制 自动、手动、优先级模式、亮度、EV补偿、背光补偿、slow AE EV补偿 -10.5至+10.5dB(1.5dB每档) 背光补偿 开/关 隐私区域遮蔽用户设计功能 24块 聚焦系统 自动(灵敏度:正常、低),一键式自动聚焦,手动、交替AF、缩放触发AF 支持的图像效果 电子翻转、反转效果、黑白、镜像效果 摄像机操作按钮 缩放(远端、广角端) 支持用户设计的视频输出 VBS:1.0Vp-p(负极同步),Y/C输出 摄像机控制接口 VISCA(TTL信号电平),波特率:9.6kb/s,19.2kb/s,38.4kb/s,停止位:1/2可选 存储温度 -20°至 60° 工作温度 0 至 50°C 电源功耗 6 to 12V DC/1.6W(电机未激活),4.0W(电机激活)

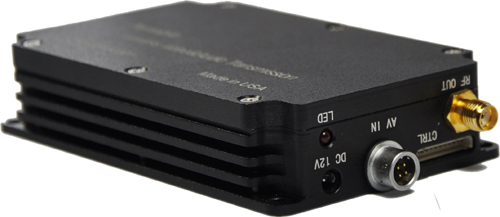

  深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950  ST10H是一款进口专业无线音视频传输设备，体积小重量轻、耗电低、传输距离远，便于随身携带。采用精密的铝压铸技术。工 作在1.1~1.7GHz频段，配置专业的调频设备，在120M频段内自行设定，步进为1MHz，传输功率2.5w。配合高灵敏度的无线 接收设备，传输距离可达1~3km，空中可传输10km以上。 应用范围： 工厂安保人员移动执勤无线视频传输 公安刑侦人员蹲点监控、对犯罪场所秘密执勤无线视频传输  武警消防人员现场指挥视频传输  突发事件现场视频拍摄（人到车的视频传送） 重大自然灾害救援现场实时视频传达 无人驾驶飞机、飞艇无线视频实时传送 游艇比赛现场视频无线传送 大型活动现场无线图像实时传递 摄影爱好者 野外影视无人拍摄现场 大型会议现场边防警务巡防 技术指标              发射端 工作频率 1300~1420MHz(可定制950~1600MHz) 发射功率 30db 输出阻抗 50 输入视频  1V峰-峰值 输入音频 0.1-1.0V峰-峰 工作电压  12VDC 工作电流    1A 调制方式     FM 调制带宽    30 MHz/1V 视频制式    PAL 环境温度 -30°+55°C 输出接口  SMA座 电源插孔 Φ2.5 mm转1.5mm 外形尺寸  100*60*21mm 重量   产地 美国 接收端 调谐器 音频 输入频率 950~2050MHz 伴音载波 输入电平 -65~-30dB 频率范围 4.5~9.3MHz 中频频率 479.5MHz 频带宽度 180K、330K、400KMHz 中频带宽 27MHz 伴音失真度 ＜1% 镜像衰减 40dB 输出电平 2.0Vp-p 静态门限 6dB（典型） 去加重值 50μS、75μS、J17 增益控制 AGC（自动增益控制） 视频 输入阻抗 75Ω 输出电平 1.0 Vp-p LNB DC18V 300mA（max） 去加重值 按CCIR405-1公告中625行标准 其他 视频范围 25HZ~5.5MHz 电源 AC 220V 去扩散衰减 ＞40dB 尺寸 480*190*44mm 接口 RCA  产地  中国

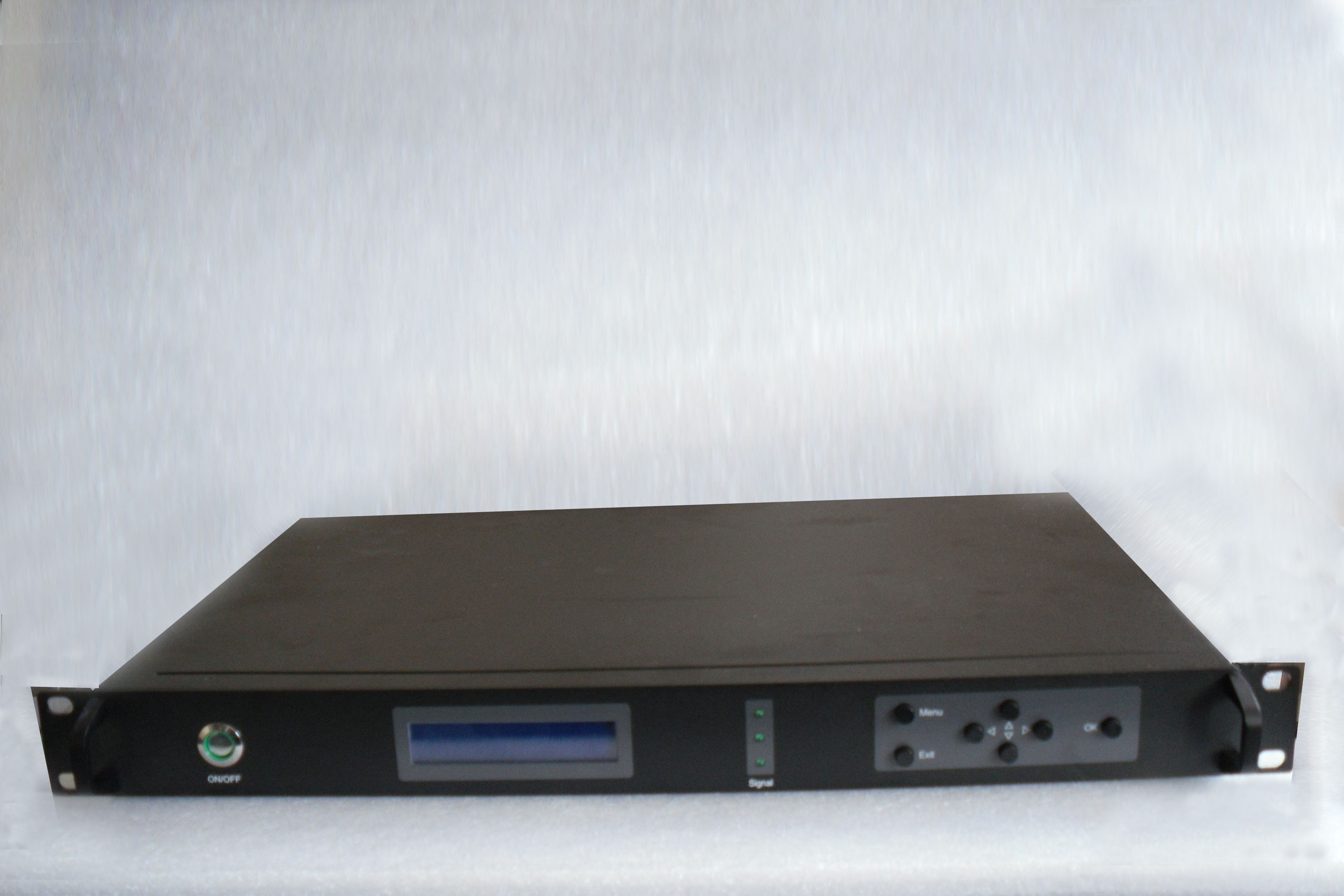

 深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950 机架式2M高清接收机参数 接收频率范围 170-860MHz VHF&UHF 频率带宽 2/4/8MHz， 可选 RF输入电平 -94dBm~-15dBm(8M带宽时)/-98dBm~-15dBm（2M带宽时） RF输入阻抗 50欧姆 射频输入接头 N头 解调方式 COFDM 星座方式 QPSK、16QAM、64QAM（可选） 向前纠错 1/2,2/3,3/4,5/6,7/8（可选） 载波数量 2k， 保护间隔 1/32,1/16,1/8,1/4（可选） 视频解码 MPEG-2MP@ML 屏幕高宽比 4:3 16:9 视频图像 720*576@8MHz 音频输出模式 立体声非平衡300/ 200mv 音频输出 2Audio输出+2Video输出 工作电压 AC220V/DC12V ＜2A 工作温度 -20℃～+50℃ 外观尺寸 480*260*45（1U）机箱 设备重量 2.5kg

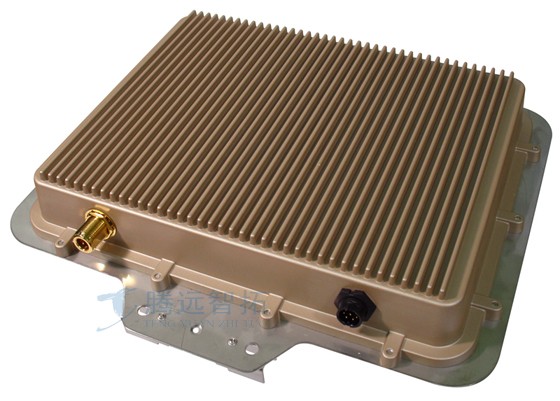

 深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950     产品概述：      ST－605SZ微波无线图像指令传输系统采用调频微波的方式来传输远程监控视频信号和音频信号，同时可以接收控制中心发来的485指令信号。该系统传输距离远、稳定性高，频率调整数码显示，同时可以控制前端摄像机系统的上下左右旋转以及镜头的拉远拉近，现场灯光及雨刷的控制（球机、配合解码器的万向室外云台等485接口设备），本身具有防水防尘功能，适合野外及恶劣环境使用。改系统具有多个频段可选：L波段（1.0-1.7GHz）、Ku波段（10.7-15GHz），指令接收频率227～233MHz，在国内具有领先地位，具有较强的抗干扰性，图像传输完全实时且非常清楚稳定，传输距离可以达5―10公里，配合中继不怕遮挡。该系统技术成熟性价比高。 特别说明： 这款产品从频段上划分为：L波段、Ku波段 从距离上划分为：5公里、10公里 产品选型：ST－605SZ（L）、ST－605SZ (Ku) 每个型号距离有所不同，客户在选型定购的时候注意备注 L波段（1.0～1.8GHz）、Ku波段（10.7-15GHz）   微波图像发射机系统指标 工作频率 1GHz-1.7GHz 、10.7GHz-15GHz 发射功率 15dBm－30dBm 输出阻抗 50Ω 输入视频 1V峰－峰值 输入音频 0.1～1.0 峰峰值 工作电压 12VDC500mA 调制方式 FM 调制带宽 25MHz 视频制式 PAL 环境温度 -40~+55°C   外观尺寸   220*195*145mm  设备重量   3.8kg

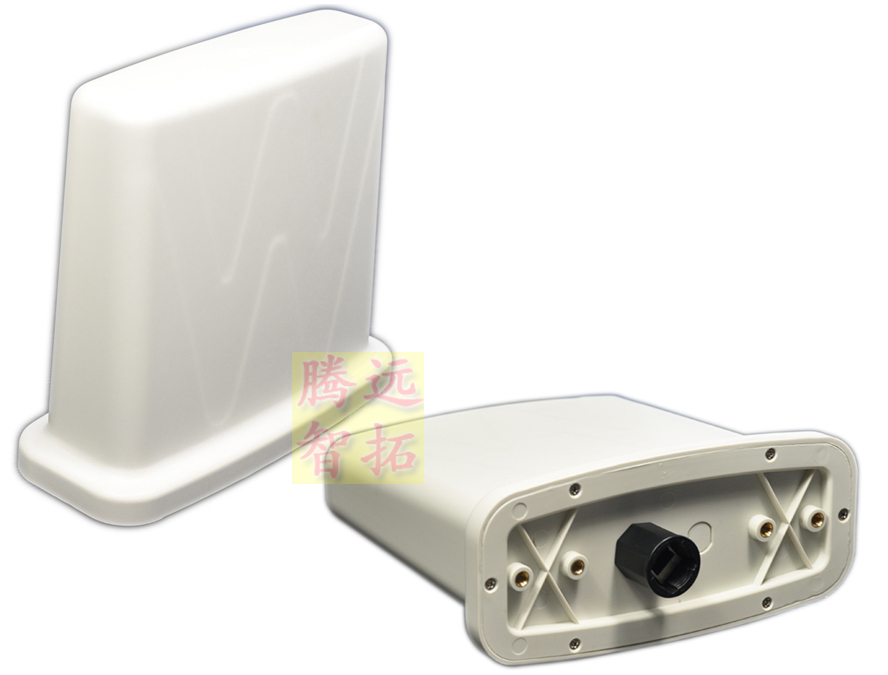

 ST2510A支持802.11b/g工作模式，属于电信级室外无线网桥。支持WLAN IEEE802.11b/g ，标准获得IP68认证，四种运行模式: AP ,Wireless Client ,Repeater  and Wireless Bridge，支持 64/128/152-bit WEP加密和 WPA安全机制，对AP, Repecter and Wireless Bridge运行模式 ,方便用户管理 Power over Ethernet 设计符合 IEEE802.3af 安全规范 输出功率：1000mw 内置天线：16dB平板天线 支持POE供电 详细描述 产品型号 ST2510A（1W） 网络接口 IEEE 802.3 100 BaseT (RJ45) 协议标准 802.11 b/g (Wireless Lan) IEEE 802.3 (Ethernet) 操作模式 AP Client Router, AP Router, AP Bridge, PtP, and WDS Modes PoE供电电源 12V/DC@1.25A/1.5A External PoE Injector IEEE 802.3 (Ethernet) 附件 防水外壳 天线类型 16dB内置天线 设备标准 IEEE 802.11b/g 工作温度 -30~~ +50℃ 工作湿度 95% @ 55 ℃ 设备外壳 ABS, UV resistant 设备尺寸 178×175×40mm 防雷 POE 浪涌保护（可选） 保质期 1年 工作频率 2.412 GHz - 2.4835 GHz 工作频段 北美 / FCC : 2.412 ~ 2.462 GHz (11 Channels) 欧洲 CE / ETSI : 2.412 ~ 2.472 GHz (13 Channels) 日本 : 2.412 ~ 2.484 GHz (14 Channels) 法国: 2.457 ~ 2.472 GHz ( 4 Channels) 西班牙: 2.457 ~ 2.462 GHz ( 2 Channels) 安全加密 64 bit/ 128 bit WEP, WPA, Port Filtreing, IP filtering MAC filtering, Port forwarding and DMZ hosting 数据速率 802.11b ( 11Mbps, 5.5Mbps, 2Mbps, 1Mbps) 802.11g ( 54Mbps, 48Mbps, 36Mbps, 24Mbps, 18Mbps, 12Mbps, 9Mbps, 6Mbps) 发射功率 RF Output Power :≤30 dBm 接收灵敏度 -80dBm (11 Mbps), -66dBm (54 Mbps) 16dBi 天线规格 频率范围 2400 ~ 2483MHz 增益 16dBi 驻波比 ≤1.5dB 阻抗 50Ω 极化方式 垂直或水平 水平面波瓣宽度 30° 垂直面波瓣宽度 30° Front Back Ratio 16dB 抗风等级 216 Km/ Hr 支撑杆尺寸 Ø40~Ø60 设备重量 1kg ST2510A支持802.11b/g工作模式，属于电信级室外无线网桥。支持WLAN IEEE802.11b/g ，标准获得IP68认证，四种运行模式: AP ,Wireless Client ,Repeater  and Wireless Bridge，支持 64/128/152-bit WEP加密和 WPA安全机制，对AP, Repecter and Wireless Bridge运行模式 ,方便用户管理 Power over Ethernet 设计符合 IEEE802.3af 安全规范 输出功率：1000mw 内置天线：16dB平板天线 支持POE供电 详细描述 产品型号 ST2510A（1W） 网络接口 IEEE 802.3 100 BaseT (RJ45) 协议标准 802.11 b/g (Wireless Lan) IEEE 802.3 (Ethernet) 操作模式 AP Client Router, AP Router, AP Bridge, PtP, and WDS Modes PoE供电电源 12V/DC@1.25A/1.5A External PoE Injector IEEE 802.3 (Ethernet) 附件 防水外壳 天线类型 16dB内置天线 设备标准 IEEE 802.11b/g 工作温度 -30~~ +50℃ 工作湿度 95% @ 55 ℃ 设备外壳 ABS, UV resistant 设备尺寸 178×175×40mm 防雷 POE 浪涌保护（可选） 保质期 1年 工作频率 2.412 GHz - 2.4835 GHz 工作频段 北美 / FCC : 2.412 ~ 2.462 GHz (11 Channels) 欧洲 CE / ETSI : 2.412 ~ 2.472 GHz (13 Channels) 日本 : 2.412 ~ 2.484 GHz (14 Channels) 法国: 2.457 ~ 2.472 GHz ( 4 Channels) 西班牙: 2.457 ~ 2.462 GHz ( 2 Channels) 安全加密 64 bit/ 128 bit WEP, WPA, Port Filtreing, IP filtering MAC filtering, Port forwarding and DMZ hosting 数据速率 802.11b ( 11Mbps, 5.5Mbps, 2Mbps, 1Mbps) 802.11g ( 54Mbps, 48Mbps, 36Mbps, 24Mbps, 18Mbps, 12Mbps, 9Mbps, 6Mbps) 发射功率 RF Output Power :≤30 dBm 接收灵敏度 -80dBm (11 Mbps), -66dBm (54 Mbps) 16dBi 天线规格 频率范围 2400 ~ 2483MHz 增益 16dBi 驻波比 ≤1.5dB 阻抗 50Ω 极化方式 垂直或水平 水平面波瓣宽度 30° 垂直面波瓣宽度 30° Front Back Ratio 16dB 抗风等级 216 Km/ Hr 支撑杆尺寸 Ø40~Ø60 设备重量 1kg

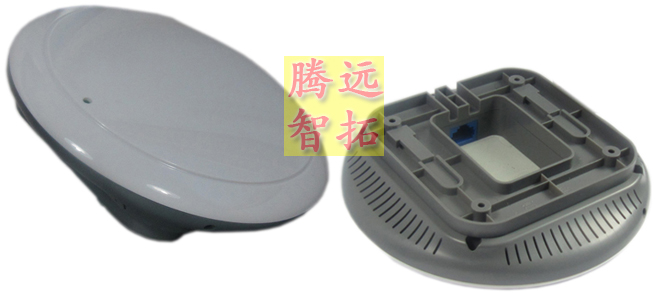

 深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950     产品概述： 产品型号：ST24AP5n 主要特点 置顶式AP 体积小重量轻 无需线材 设计美观大方 采用进口双天线设计 采用802.11b/g 802.11n标准，最高带宽可达300M 技术参数 符合的标准 IEEE 802.11bIEEE 802.11gIEEE 802.3IEEE 802.3uIEEE 802.3af 内存 16 M Byte 闪存 4 M Byte 频率类型 DSSS / OFDM 调制方式 IEEE 802.11b: CCK,DQPSK,DBPSK   IEEE 802.11g: OFDM with BPSK, QPSK, 16QAM, 64QAM 频带 FCC: 2.412~2.462 GHz (11 channels)  CE/ETSI: 2.412~2.472 GHz (13 channels) 发射功率 IEEE 802.11b: 27dBm@1~11Mbps IEEE 802.11g: 22 dBm@54Mbps; 23dBm@48Mbps; 25dBm@36Mbps; 26dBm@6~24Mbps 传输速率 IEEE 802.11b: 1/ 2/ 5.5/ 11Mbps  IEEE 802.11g: 6/ 9/ 12/ 18/ 24/ 36/ 48/ 54Mbps 通信接口 Auto MDI/MDI-X Ethernet 10/100Base-TX: RJ-45 灵敏度 IEEE 802.11b: -97dBm @ 1Mbps; -89dBm @ 11Mbps, PER < 8% IEEE 802.11g: -92dBm @ 6Mbps; -74dBm @ 54Mbps, PER < 10% 天线类型 内置4dBi定向嵌入式天线 安全系统 64-bit/128-bit/152-bit WEP 加密;   Wi-Fi 访问保护  (WPA)/ WPA2 无线设置 运行模式– AP模式/ 中继模式/ AP+WDS模式 发射功率可调，步进1dB 软件/固件 DHCP客户端 抑制的SSID 站点隔离 无线MAC地址过滤器的访问控制（50） 多SSID与802.1Q VLAN标记（最多4个的SSID） 基于Web的配置，可通过流行的浏览器（微软IE浏览器，网景...） 窗口“定位器”计划，以帮助找到DHCP客户端模式的IP 固件升级和配置备份通过网络或web 通过Web或按复位按钮来恢复出厂默认值 VPN透传(PPTP, L2TP, IPSEC) 系统日志 SNMP的v1/v2c MIB支持：MIB I, MIB II (RFC-1213) and Private MIB 支持QoS（WMM） 支持时间设定 使用环境 工作温度: 0 ~ +50°C 电源 DC12 Volt ± 5%; 2A(Max.) or DC 48 Volt ± 5%; 0.4A (Max.)AC adapter AC 100V ~ 240V 监管部门标准l FCC Part 15; ETSI 300/328/CE 操作系统支持 Windows 2000/XP/Vista Home BASIC 保修 一年质保
