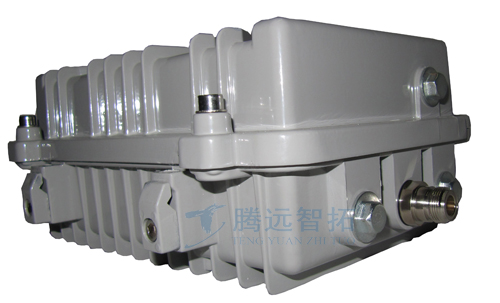

深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950 产品概述：      TY-3000SZ  TY-1500SZ微波无线图像指令传输系统采用调频微波的方式来传输远程监控视频信号和音频信号，同时接收来自中心的指令控制信号。设备传输距离远、稳定性高，频率调整数码显示，本身具有防水防尘功能，特别适合野外及恶劣环境下使用。该系统具有多个频段可选：L波段（1.0~1.3GHz）、S波段（2.4~2.5GHz），在国内具有领先地位，具有较强的抗干扰性，图像传输完全实时且非常清楚稳定，传输距离可以达3~5公里，配合中继不怕遮挡。该系统技术成熟性价比高。 特别说明： 这款产品从频段上划分为：L波段、S波段 从距离上划分为：3公里、5公里 产品选型：TY-1500SZ、TY-1500SZ-S                TY-3000SZ、TY-3000SZ-S 每个型号距离有所不同，客户在选型定购的时候注意备注 TY-1500SZ传输距离3公里、TY-3000SZ传输距离5公里   技术参数:  微波图像发射机系统指标 工作频率 1.0~1.3GHz、2.4~2.5GHz 发射功率 15dBm－30dBm 输出阻抗 50Ω 输入视频 1V峰－峰值 输入音频 0.1～1.0 峰峰值 工作电压 110VAC～250VAC 调制方式 FM 调制带宽 25MHz 视频制式 PAL 环境温度 -20~+55°C 外观尺寸 250*185*110mm 设备重量 TY-3000SZ(2.4KG) TY-1500SZ(2.2KG)

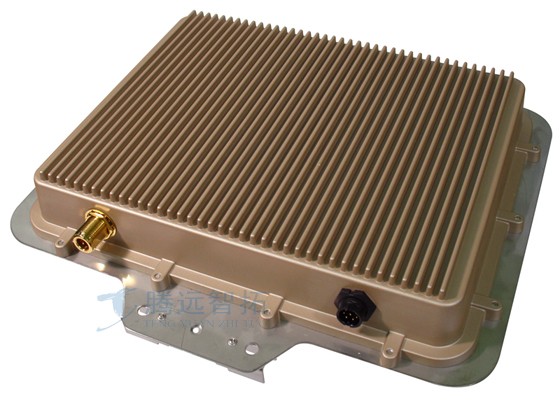

  深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950 ST58T8G支持802.11a 工作模式，属于工业级室外无线网桥。设计传输距离30公里， 支持多媒体信号的传输，支持生成树协议，支持，带宽可控，最多支持1对16，可以写入16组不同的MAC地址。具有AP模式、桥接模式、客户端模式和中继模式，非常方便使用，是工程当中的首选产品，信号非常稳定。       主要特性： 高速的无线数据连接 可内置19dB天线或外接高增益的天线，也可定制外接天线接口 400mw大功率输出 防水防腐的外观设计 工业级的硬件与软件设计 适合大型工程项目使用 标准协议 IEEE 802.11a; IEEE802.3; IEEE802.3u; IEEE 802.3af SDRAM内存 32 M Byte Flash  闪存 8M Byte 射频类型 DSSS/OFDM 调制方式 IEEE 802.11a: OFDM with BPSK, QPSK, 16QAM, 64QAM 频率范围 5.15 ~ 5.25 GHz (lower band) 5.25 ~ 5.35 GHz (middle band) 5.725 ~ 5.825 GHz (hi-band) 传输功率 IEEE 802.11a: 20dBm 传输速率 IEEE 802.11a: 6/9/12/18/24/36/48/54 and 108Mbps RJ45接口 自动翻转MDI/MDI-X Ethernet 10/100Base-TX: RJ-45 接收灵敏度 IEEE 802.11a: -70dBm @ 54Mbps, PER

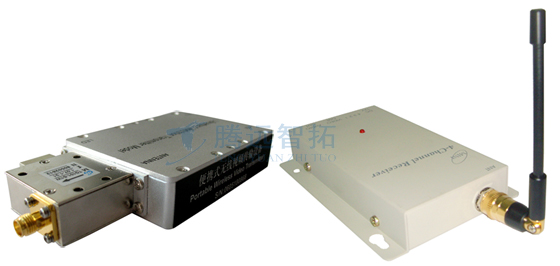

深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950 产品概述：     ST-3000BZ是一款性价比高的小型便携式无线视频传输设备，本身体积小巧，耗电低穿透性好，特别适合单兵作业要求有一定的伪装并且电池的选择又不能太大的情况下进行使用。特制的音视频接口可以直接将小型摄像机的信号连接并给摄像机供电，减少了不必要的线头，给本身已经很有限的空间节约了出来，更加便于携带。适用公安刑侦部门：隐蔽侦察，野外作，以及执行特殊任务时使用。   特别说明：   特制的四芯方孔接头可以直接连接特制的便携式微型摄   像机，发射机和摄像头通过一个电源供电，避免了繁琐的线的接法，是整体更加隐蔽。如果客户需要自己配摄像机，我们同时配备一条专用的转接线，可以连接其他所有的模拟摄像机传输距离：开阔环境下可以达到800－1000m一般的阻挡环境下可以传输300米左右。   技术参数: 微波图像发射机系统指标 工作频率 1060 1100 1140 1180 MHz 1080  1120 1160 1200 MHz 1240 1280 1320 1360 MHz 发射功率 35dBm 输出阻抗 50Ω 视频输入 模拟的AV视频信号 输入音频 0.1～1.0 峰峰值 工作电压 12VDC600mA 调制方式 FM 调制带宽 40MHz 视频制式 PAL 环境温度 -20~+55°C 外观尺寸 125*58*19mm  设备重量 250g 微波图像接收机系统指标 输入频率 1060 1100 1140 1180MHz 1080 1120 1160 1200MHz 1240 1280 1320 1360MHz 输入阻抗 50Ω 视频制式 PAL/NTSC 视频输出 模拟的AV视频信号 工作电压 12VDC500mA 环境温度 -20~+55°C 外观尺寸 137*80*20mm  设备重量 138g

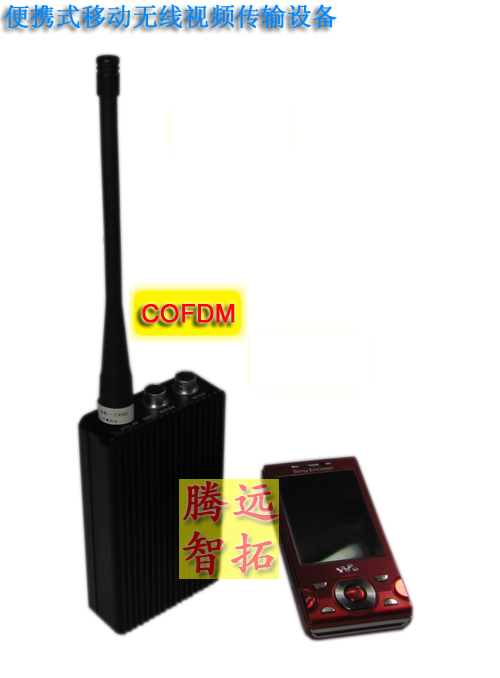

 产品简介：    该系统采用移动通信的先进核心技术COFDM(多载波调制技术)，是高度集成的移动式非视距数字图像传输设备，可以在高速移动中和城市建筑物遮挡情 况下传输实时稳定的音频和视频。该设备还可以放置在人身隐蔽部位进行隐蔽传输。主要应用于公安和安全检查部门的技术侦察和取证。  深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950 功能特点： 高度集成，模块化组合式设计           采用COFDM调制技术，MPEG-2图像压缩技术 全方位通信，不怕楼墙遮挡                      高速行进间通信，音/视频传输实时、稳定 DVD 图像质量                                      散热片式铝材机壳，防雨、防潮、防震、抗冲击 高保真数码立体声传输                       非视距（NLOS）移动传输，通视条件下距离不低于30公里 产品应用方式：    便携式无线移动视频发射机是集发射天线、数字调制、音视频数字压缩于一体,本发射机自带锂电池。模块化组合式设计,可配合密拍服及小型摄像机使用， 能够实现隐蔽式现场高清晰图像采集和传输，通视条件下传输距离可达30公里以上。配合 ST6000R/YJBK全功能接收机使用，实现传输，监视，录像， 网络化传输等功能。 发射机参数指标 调制方式 COFDM 工作电压 12V 工作电流 720mA（500mw功率） 2A（加2w功放后） 星座调制 QPSK、16QAM、64QAM（可选） 向前纠错  1/2,2/3,3/4,5/6,7/8（可选） 保护间隔 1/32,1/16,1/8,1/4（可选） 载波数量 2k 频率宽度 2/4/8M可选 输出频率 325-399MHz，400-500MHz，500-760MHz，760-860MHz，其它1.0-1.4GHz 2.3-2.5GHz需定制，工作频率连续可调，液晶屏显示频率，步进1MHz 音视频接口 BNC/RCA 输出功率 最大27dBm（与功放机配合使用功率可达33dBm/2W） 功率平坦度 全频段≤2dB，8MHz内≤0.5dB 带肩比 输出功率为30dBm时由于-30dB 二次谐波 ≤-43dB 输入视频信号 1Vp-p@75欧姆，PAL制 CBER ＜2.0E-4 图像压缩格式 MPEG-2/ MPEG-4 4：2：0 视频图像 720*576@8MHz，（352*288@ 2M QPSK调制映射时） 视频速率 2-20Mbps 防护标准 IP66，防尘，防雨设计 工作温度 -20℃～+50℃ 外观尺寸 发射机自身尺寸 105*62*23mm 功放机尺寸 151*195*47mm 设备重量 0.25kg（不含电池） 2.8kg（含功放） 机架式2M高清接收机参数 接收频率范围 170-860MHz VHF&UHF 频率带宽 2/4/8MHz， 可选 RF输入电平 -94dBm~-15dBm(8M带宽时)/-98dBm~-15dBm（2M带宽时） RF输入阻抗 50欧姆 射频输入接头 N头 解调方式 COFDM 星座方式 QPSK、16QAM、64QAM（可选） 向前纠错 1/2,2/3,3/4,5/6,7/8（可选） 载波数量 2k， 保护间隔 1/32,1/16,1/8,1/4（可选） 视频解码 MPEG-2MP@ML 屏幕高宽比 4:3 16:9 视频图像 720*576@8MHz 音频输出模式 立体声非平衡300/ 200mv 音频输出 2Audio输出+2Video输出 工作电压 AC220V/DC12V ＜2A 工作温度 -20℃～+50℃ 外观尺寸 480*260*45（1U）机箱 设备重量 2.5kg

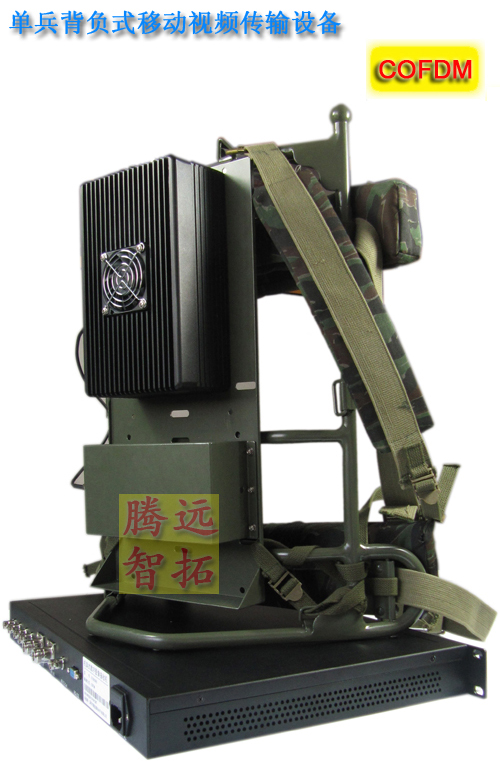

该产品采用第三代移动通信的核心技术COFDM(多载波调制技术)和MPEG-2 视频编码技术，可在高速移动中和城市建筑物 遮挡情况下传输实时稳定的高清晰度音视频.可以多个设备同时发送到一个移动指挥车上，再由指挥车传输到指挥中心.产品广 泛运用到公安消防、部队、水利，人防，城管、电力等各领域，在应急指挥和处理突发事件中发挥它巨大的作用。 功能特点： 不怕楼墙遮挡 防潮、抗震、抗冲击 锂电池供电 全方位通信，DVD图像质量 可在高速行进间通信 非视距传输，通视条件下传输距离可达80公里 采用COFDM调制技术 视频频宽可调，最高可达15Mbps的MPEG-2编码视频频率 产品应用方式：     单兵式无移动视频传输设备可以广泛运用到部队、消防、公安、救援、反恐等领域。由前端操作人员背负在身上进入现场， 可以把图像传输到指挥车上，再由指挥车传到指挥大楼的监控中心。   深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950

 深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950   ST5801符合IEEE 802.11a标准。可提供1-108Mbps的数据传输率，适用于无法进行有线网络扩展或覆盖的企业、学校或偏远地区进行局域网或Internet网接入。可以提供“点对点”和“点对多点”的连接方式。为获取更进一步的保护，网桥和以太网接口适配器均有防雷保护。数据传输方式可选——IEEE 802.11a，IEEE 802.11a turbo。IEEE 802.11a模式下，支持6-54Mbps的数据传输，在IEEE 802.11a turbo模式下，支持12-108Mbps的数据传输率.在安全设置方面，我们提供两种模式，一种为“共享密钥”，另一种为“独占密钥”。ST5801A 应用于大型骨干无线传输，符合IP68防护等级，工作温度-30ºC ~ 70ºC。实际应用距离28公里，内部设计有自动监测网络运行看门狗，可以自动处理网络事件，使网络不会因为网络风暴而断网。内建支持视频组播传输功能，支持树状分支处理协议，避免网络形成环路，支持1点对16点传输。 SDRAM  内存 32M Byte FLASH   闪存 16M Byte 频率范围: 5.15~5.35GHz  5.5~5.7GHz   5.725~5.85GHz 输出功率 200mw  25dBm 标准协议 IEEE 802.11a      IEEE802.3    IEEE 802.3u 调制方式 Direct Sequence Spread Spectrum (DSSS)  OFDM 工作信道 9个非覆盖信道 速率带宽 108(Turbo mode)/54/48/36/24/18/12/6Mbps 自适应 RJ45接口类型 RJ45 以太网路接口，8芯防水工程接头 天线接口类型 N型公头 接收灵敏度 6Mbps: -88dBm  9Mbps: -87dBm  12Mbps: -86dBm  18Mbps: -84dBm  24Mbps: -81dBm  36Mbps:-76dBm  48Mbps: -72dBm  54Mbps: -68dBm 108Mbps: -64dBm 系统安全 支持数据加密传输  WEB  152位/128位/64位加密 规格尺寸 320mm×320mm×55mm 操作系统 Windows 2000/XP 电源适配器 直流48V＋5％；电流1.37A（Max）；交流输入电压100V~240V;工频50～60Hz 产品保修期 一年

深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950 ST5801符合IEEE 802.11a标准。可提供1-108Mbps的数据传输率，适用于无法进行有线网络扩展或覆盖的企业、学校或偏远地区进行局域网或Internet网接入。可以提供“点对点”和“点对多点”的连接方式。为获取更进一步的保护，网桥和以太网接口适配器均有防雷保护。数据传输方式可选——IEEE 802.11a，IEEE 802.11a turbo。IEEE 802.11a模式下，支持6-54Mbps的数据传输，在IEEE 802.11a turbo模式下，支持12-108Mbps的数据传输率.在安全设置方面，我们提供两种模式，一种为“共享密钥”，另一种为“独占密钥”。ST5801A 应用于大型骨干无线传输，符合IP68防护等级，工作温度-30ºC ~ 70ºC。实际应用距离28公里，内部设计有自动监测网络运行看门狗，可以自动处理网络事件，使网络不会因为网络风暴而断网。内建支持视频组播传输功能，支持树状分支处理协议，避免网络形成环路，支持1点对16点传输。 SDRAM  内存 32M Byte FLASH   闪存 16M Byte 频率范围: 5.15~5.35GHz  5.5~5.7GHz   5.725~5.85GHz 输出功率 200mw  25dBm 标准协议 IEEE 802.11a      IEEE802.3    IEEE 802.3u 调制方式 Direct Sequence Spread Spectrum (DSSS)  OFDM 工作信道 9个非覆盖信道 速率带宽 108(Turbo mode)/54/48/36/24/18/12/6Mbps 自适应 RJ45接口类型 RJ45 以太网路接口，8芯防水工程接头 天线接口类型 N型公头 接收灵敏度 6Mbps: -88dBm  9Mbps: -87dBm  12Mbps: -86dBm  18Mbps: -84dBm  24Mbps: -81dBm  36Mbps:-76dBm  48Mbps: -72dBm  54Mbps: -68dBm 108Mbps: -64dBm 系统安全 支持数据加密传输  WEB  152位/128位/64位加密 规格尺寸 320mm×320mm×55mm 操作系统 Windows 2000/XP 电源适配器 直流48V＋5％；电流1.37A（Max）；交流输入电压100V~240V;工频50～60Hz 产品保修期 一年

 600线专业防爆宽动态星光摄像机 深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950

 深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950     产品特点   l    数字锁相环结构，工作频率稳定。 l         工作频率覆盖12MHz，频带宽。 l         数据调制采FFSK方式，数据传输可靠。 l         存贮16个收、发信道，用户可根据情况配置使用或由程序控制使用。 l         空中数据传输速率1200/2400 bps。 l         RS-232、UART、RS-485三种接口可选，方便同各种仪表、数据采集设备连接。 l         接口可编程，根据用户的需要编程控制数据传输，灵活方便。 l         内置软件看门狗，保证电台长期可靠运行。 l         采用SMT组装，制作工艺先进，集成度高。  3．主要技术指标 3.1          综合指标 ·工作频段：230MHz ·频率容差：±5ppm ·信道间隔：25KHz ·天线阻抗：50Ω ·环境温度：-25℃～+55℃ ·数据传输速率:2400bps/4800bps/9600bps 3.2          接收指标 ·可用灵敏度：≤0.25uV ·信噪比：≤-40dB ·邻道选择性：≥60dB ·杂散响应：≥60dB ·互调抗性：≥55dB ·接收电流：60mA 3.3           规格指标 ·外观尺寸:110*63*24*mm ·设备重量：136g    近距离三相多功能无线抄表    小区智能安防    无线行车    广泛应用于遥控    工厂车间自动化    各种智能仪表数据的无线抄录等领域。

 深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950   产品概述：     ST-3000BZ是一款性价比高的小型便携式无线视频传输设备，本身体积小巧，耗电低穿透性好，特别适合单兵作业要求有一定的伪装并且电池的选择又不能太大的情况下进行使用。特制的音视频接口可以直接将小型摄像机的信号连接并给摄像机供电，减少了不必要的线头，给本身已经很有限的空间节约了出来，更加便于携带。适用公安刑侦部门：隐蔽侦察，野外作，以及执行特殊任务时使用。   特别说明：   特制的四芯方孔接头可以直接连接特制的便携式微型摄   像机，发射机和摄像头通过一个电源供电，避免了繁琐的线的接法，是整体更加隐蔽。如果客户需要自己配摄像机，我们同时配备一条专用的转接线，可以连接其他所有的模拟摄像机传输距离：开阔环境下可以达到800－1000m一般的阻挡环境下可以传输300米左右。   技术参数: 微波图像发射机系统指标 工作频率 1060 1100 1140 1180 MHz 1080  1120 1160 1200 MHz 1240 1280 1320 1360 MHz 发射功率 35dBm 输出阻抗 50Ω 视频输入 模拟的AV视频信号 输入音频 0.1～1.0 峰峰值 工作电压 12VDC600mA 调制方式 FM 调制带宽 40MHz 视频制式 PAL 环境温度 -20~+55°C 外观尺寸 125*58*19mm  设备重量 250g 微波图像接收机系统指标 输入频率 1060 1100 1140 1180MHz 1080 1120 1160 1200MHz 1240 1280 1320 1360MHz 输入阻抗 50Ω 视频制式 PAL/NTSC 视频输出 模拟的AV视频信号 工作电压 12VDC500mA 环境温度 -20~+55°C 外观尺寸 137*80*20mm  设备重量 138g           发射端 电源：   12VDC供电 A /V：   模拟的音视频输入端口，为特制的四芯接口（可配合四芯特制隐蔽式摄像机，统一供电） RF OUT：天线馈线连接头   （SMA头 接收端 视频输出：直接输出模拟的视频信号 音频输出：直接输出模拟的音频信号 RF输入： F头，接天线 12VDC 300mA电源输入 视频和音频输出可以直接连接到所有的模拟输入终端: 可以进入监视器、视频采集卡、硬盘录像机、网络视 频服务器、矩阵、电视墙、电视机等.
