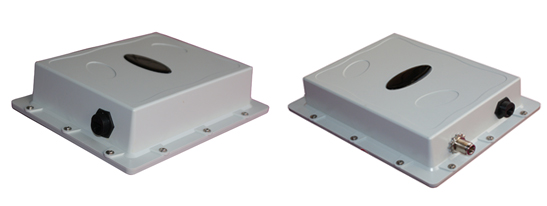

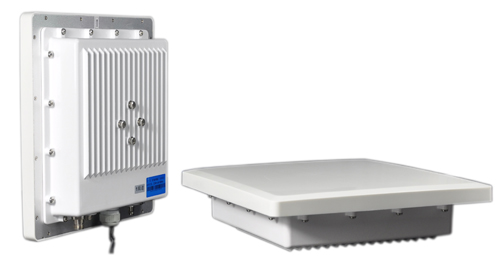

深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950     ST-24FA支持802.11b/g工作模式，属于电信级室外无线网桥。支持WLAN符合IEEE802.11b/g标准获得IP68认证，四种运行模式: AP ,Wireless Client ,Repeater and Wireless Bridge，支持 64/128/152-bit WEP加密和 WPA安全机制，对AP, Repecter and Wireless Bridge运行模式提供 “RSSI” 显示 ,方便用户管理，Power over Ethernet 设计符合 IEEE802.3af 安全规范      输出功率：0~100mw  内置天线：16dB平板天线（也可外置天线） 支持POE供电 内置防雷模块和抗干扰电路 SDRAM  内存  8M Byte FLASH   闪存  2M Byte  频率范围  2.412~2.485GHz 输出功率 100mw  标准协议  IEEE802.11b    IEEE 802.11g 调制方式  Direct Sequence Spread Spectrum (DSSS)  OFDM 工作信道  美洲：2.412～2.462GHz 11信道  欧洲和中国：2.412～2.472GHz  13信道 速率带宽  IEEE802.11b 1/2/5.5/11 Mbps     IEEE802.11g 54/48/36/24/18/12/6Mbps  Super G:108Mbps 接口类型  RJ45 以太网路接口 天线类型  内置天线设备为16dBi天线 接收灵敏度  6Mbps: -88dBm  9Mbps: -87dBm  12Mbps: -86dBm    18Mbps: -84dBm  24Mbps:-81dBm   36Mbps:-76dBm    48Mbps: -72dBm  54Mbps: -68dBm 108Mbps: -64dBm 系统安全  支持数据加密传输  WEB 152位/128位/64位加密 工作模式  AP模式，点对点、点对多点桥接模式，客户端模式，中继模式 工作温度  -30ºC ~ 70ºC 规格尺寸 190mm×110mm×65mm   设备重量 700g(含包装1630)  操作系统  Windows 2000/XP  电源适配器  AC 100V~240V;DC 12Volt ±5%;2A(Max.)  产品保修期   一年

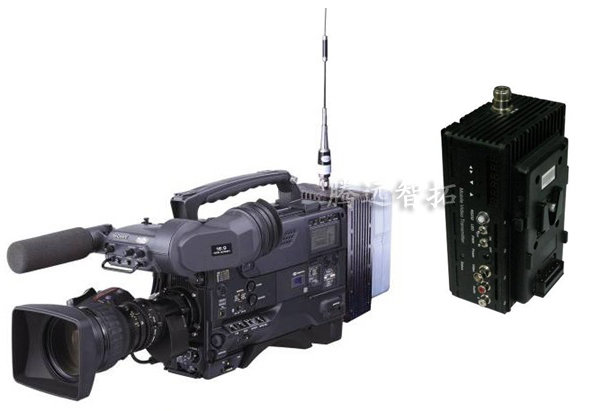

    深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950   产品简介   车载移动视频发射机是基于COFDM技术开发的移动远程图像传输系统，可以在有阻挡的环境下快速移动， 并将图像信号、音频信号清晰稳定的传输到监控中心。可实现多个发射车、飞机同时传送到一个指挥车上， 再由指挥车传送到指挥中心。产品广泛应用到公安、消防、道路交通、电力抢险、重大自然灾害救援现场等 领域，在实际应用中发挥了重要的作用。 功能特点： 同步传输音视频信号 非视距传输（NLOS） 可在高速运动中传输 采用COFM调制技术和MPEG2图像压缩技术 通视条件下，传输距离不低于100km，非通视条件下为3~50km 采用内置风冷散热装置，解决大功率设备发热问题 发射功率可定制 产品应用方式： 在城市环境、郊区环境和山地等不同位置或者在更远传输需求的情况下，采用大功率车载移动视频发射机 可以将前端音视频信号实时的传输到指挥中心。

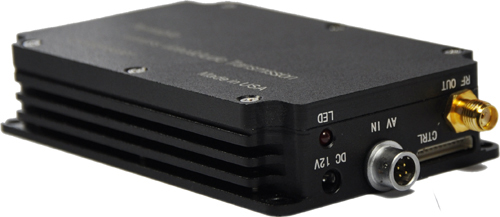

ST10H是一款进口专业无线音视频传输设备，体积小重量轻、耗电低、传输距离远，便于随身携带。采用精密的铝压铸技术。工作在1.1~1.7GHz频段，配置专业的调频设备，在120M频段内自行设定，步进为1MHz，传输功率2.5w。配合高灵敏度的无线接收设备，传输距离可达1~3km，空中可传输10km以上。应用范围： 工厂安保人员移动执勤无线视频传输 公安刑侦人员蹲点监控、对犯罪场所秘密执勤无线视频传输  武警消防人员现场指挥视频传输  突发事件现场视频拍摄（人到车的视频传送） 重大自然灾害救援现场实时视频传达 无人驾驶飞机、飞艇无线视频实时传送 游艇比赛现场视频无线传送 大型活动现场无线图像实时传递 摄影爱好者 野外影视无人拍摄现场 大型会议现场边防警务巡防 技术指标              发射端 工作频率 1300~1420MHz(可定制950~1600MHz) 发射功率 30db 输出阻抗 50 输入视频  1V峰-峰值 输入音频 0.1-1.0V峰-峰 工作电压  12VDC 工作电流    1A 调制方式     FM 调制带宽    30 MHz/1V 视频制式    PAL 环境温度 -30°+55°C 输出接口  SMA座 电源插孔 Φ2.5 mm转1.5mm 外形尺寸  100*60*21mm 重量   产地 美国 接收端 调谐器 音频 输入频率 950~2050MHz 伴音载波 输入电平 -65~-30dB 频率范围 4.5~9.3MHz 中频频率 479.5MHz 频带宽度 180K、330K、400KMHz 中频带宽 27MHz 伴音失真度 ＜1% 镜像衰减 40dB 输出电平 2.0Vp-p 静态门限 6dB（典型） 去加重值 50μS、75μS、J17 增益控制 AGC（自动增益控制） 视频 输入阻抗 75Ω 输出电平 1.0 Vp-p LNB DC18V 300mA（max） 去加重值 按CCIR405-1公告中625行标准 其他 视频范围 25HZ~5.5MHz 电源 AC 220V 去扩散衰减 ＞40dB 尺寸 480*190*44mm 接口 RCA  产地  中国 深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950

深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950 扣板式无线移动视频发射机采用移动通信的核心技术COFDM(多载波调制技术),可在高速移动中和城市建筑物遮挡情况下传输实时稳定的 高清晰度音视频。该产品广泛运用到公安消防、道路交通、水利、电力、电视新闻转播、环保、边防巡逻、油田监控等各行业。 功能特点： 隐蔽传输 不怕楼墙遮挡  全方位通信                               模块化组合式设计                    视频频率可调，MPEG-2编码视频 可在高速行进间通信                     防尘、防潮、防震、抗冲击 采用COFDM调制技术            非视距传输，通视条件下距离不低于50公里 产品应用方式：       发射机参数指标   调制方式 COFDM 工作电压 DC12.5V-DC14.8V 工作电流 ≤1.5A@DC12.5V 星座调制 QPSK、16QAM、64QAM（可选） 向前纠错  1/2,2/3,3/4,5/6,7/8（可选） 保护间隔 1/32,1/16,1/8,1/4（可选） 载波数量 2k 频率宽度 2/4/8M 输出频率 325-399MHz，400-500MHz，560-760MHz，760-860MHz，其它1.0-1.4GHz 2.3-2.5GHz需定制，工作频率连续可调，液晶屏显示频率，步进1MHz 音视频接口 BNC/RCA 输出功率 27-30dBm 可调，步进1dB （标准1W） 功率平坦度 全频段≤2dB，8MHz内≤0.5dB 带肩比 输出功率为30dBm时由于-30dB 二次谐波 ≤-43dB 输入视频信号 1Vp-p@75欧姆，PAL制 CBER ＜2.0E-4 图像压缩格式 MPEG-2 4：2：0 视频图像 720*576@8MHz 视频速率 2-20Mbps可调 防护标准 IP66，防尘，防雨设计 外观尺寸 170*120*80mm 设备重量 1.27kg 机架式2M高清接收机参数 接收频率范围 170-860MHz VHF&UHF 频率带宽 2/4/8MHz， 可选 RF输入电平 -94dBm~-15dBm(8M带宽时)/-98dBm~-15dBm（2M带宽时） RF输入阻抗 50欧姆 射频输入接头 N头 解调方式 COFDM 星座方式 QPSK、16QAM、64QAM（可选） 向前纠错 1/2,2/3,3/4,5/6,7/8（可选） 载波数量 2k， 保护间隔 1/32,1/16,1/8,1/4（可选） 视频解码 MPEG-2MP@ML 屏幕高宽比 4:3 16:9 视频图像 720*576@8MHz 音频输出模式 立体声非平衡300/ 200mv 音频输出 2Audio输出+2Video输出 工作电压 AC220V/DC12V ＜2A 工作温度 -20℃～+50℃ 外观尺寸 480*260*45（1U）机箱 设备重量 2.5kg

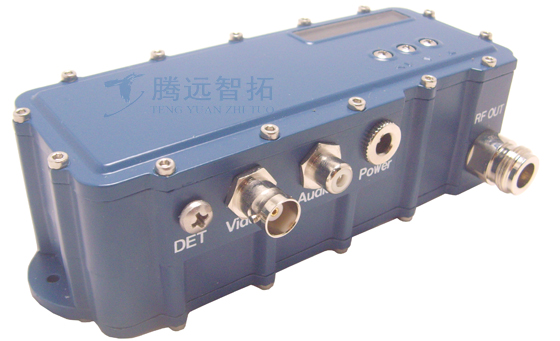

深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950 产品概述：       ST－601经济型微波无线图像传输系统采用调频微波的方式来传输远程监控视频信号和音频信号。该系统传输距离远、稳定性高，频率调整数码显示，独特的锁相设计，适合野外及恶劣环境使用。该系统具有多个频段可选：L波段（1.0-1.7GHz）、Ku波段（10.7-15GHz），在国内具有领先地位，具有较强的抗干扰性，图像传输完全实时且非常清楚稳定，传输距离可以达5―10公里，配合中继不怕遮挡。该系统技术成熟性价比高。 特别说明： 这款产品从频段上划分为：L波段、Ku波段 从距离上划分为：5公里、10公里 产品选型：ST－601L、ST－601 Ku 每个型号距离有所不同，客户在选型定购的时候注意备注 L波段（1.0～1.8GHz）、Ku波段（10.7-15GHz）   主要应用范围： 1.交通监控及用作电子警察      7.重要仓库，码头的无线监控 2.110报警指挥中心对城市重要现场的监控 8. 油田及矿山的重要现场的无线监控 3.公安通讯指挥车的重要现场的监控    9.森林防火监控 4.武警和消防武警的作战指挥中心   10.小区的无线监控 5.邮政储蓄监控和现代化指挥管理 11.银行监控联网 6收费站无线监控系统  12.海岸线无线监控     等等...... ST-601便携式微波图像发射机 (工业级）  输入阻抗：75欧  工作频率：1.0～～1.6GHz（连续可调直观显示） 输入电平：-65～-35dBm 发射功率：1.5W  噪声门限：6dB典型值 输入阻抗：50欧 视频制式：PAL/NTSC 视频输入：1V峰－峰 视频输出：1V峰峰值 工作电压：12VDC或220VAC/50Hz 频率响应:+1~2dB(10KHz～5MHz）  工作电流:500~1000mA/12VDC 工作电压：AC150V～AC270V  调制方式：FM  功耗：15W  调制指标：DG≤5%，DP≤5°  LNB电源：18V/360mA  调制带宽：18-25MHz 外形尺寸：19英寸1U标准机箱  视频制式：PAL  重量：3.2Kg  环境温度：-30℃ ～ +55℃  选配电缆建议  输出接口：SMA接口 外形尺寸：143mm*56mm*45mm 视频电缆:建议75W-7同轴电缆  设备重量：0.7kg 发射电缆:选用WRG50-3半钢性电缆  微波接收机  保修 输入频率：950～2020MHz 1年免费维修,祥情请参照保修条例

 深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950     经济型室外防水防尘无线微波无线图像指令一体传输系统采用调频微波的方式来传输远程监控视频信号和音频信号。传输距离远、性能稳定，本身具有防水防尘功能，特别适合野外及恶劣环境下使用。该系统主要工作与S波段（2290～2510MHz）范围内，指令部分（227~233MHz）图像传输完全实时，传输距离可以达2~3公里以上(1W)，5~8公里（3W）配合中继不怕遮挡。该系统技术成熟性价比高。   产品选型： ST2418SZ-1 （1W传输功率）  ST2418SZ-3  （3W传输功率） 主要工作的频率： 2290MHz  2310MHz  2330MHz  2350MHz  2370MHz 2390MHz  2410MHz  2430MHz  2450MHz  2470MHz  2490MHz  2510MHz 通常工程当中，相邻频点相隔40M频宽     经济型防水型微波图像传输系统，采用S波段（2290～2510MHz）频段的无线微波来传输监控视频信号。由于选用了较高的频率，而且采用FM（调频）工作方式，具有较强的抗干扰性能，图像十分清晰稳定。     设备本身具有防水性能，频点可调，应用方便，可有效躲开干扰频点；带宽大（2.29—2.51GHz），可调范围大；功放小，对人体伤害小等特点，另外接口也透明，和有线监控接法非常的类似，接口都是常见的接头（BNC、AV），电源一般为220V交流电，也可根据客户要球定做12V电源以配合太阳能等供电。     为了适合各种场合，设备的工作频率通常由用户根据具体使用场合来确定 。根据微波传输的特性，特别适合在空阔的场所进行远距离传输，比如海岸线，跨河跨江，不便架线的道路、油田、矿区、森林防火等以及小区楼层之间跨距较大时，本身在某些场所是对有线监控的一种扩充。     设备的安装非常的方便，不需要架空，挖地，最远距离可以达2～3，5~8公里以上（可选择不同功率设备），这样可以从安装的成本上大大节约出来，同时也可以节约出时间来做更多的事情。     对需要云台控制和镜头拉远拉近的场所可配合我公司的ST-5A-ZS或ST-1A-ZS（室外防水型型无线指令控制器），放置在中心端，本身接口为RS485接口，可以连接硬盘录像机、电脑串口转换后的RS485接口、控制键盘、网络视频服务器等一切安防RS485接口设备，通信波特率一般为：1200bps、2400bps、4800bps、9600bps  技术参数：   ST218SZ微波发射机 工作频段 2290MHz～2510MHz(公共频段，无需申请。) 发射功率 31dbm～35dbm 输入阻抗 50Ω 输入视频 1V峰—峰值 输出功率 1w~3w(功率可定制) 输入音频 0.1～1.0峰峰值 传输距离 (1W)2~3公里 (3w)5~8公里 工作电压 AC110～240V 调制方式 FM 调制带宽 20MHz 视频制式 PAL 环境温度 -20～+60°C 设备尺寸 31.5CM*5.5CM*31.5CM 设备重量 净重3Kg ST2418SZ微波接收机技术参数 输入频率 2410MHz～2483MHz 输入阻抗 75Ω 出入电频 ﹣65～﹣35dbm 噪声门限 6dbm典型值 视频制式 PAL/NTSC 工作电压 AC110-220V 环境温度 -20～-60°C 设备尺寸 31.5CM*5.5CM*31.5CM 设备重量 净重3Kg 指令控制器技术参数 工作频段 227 MHz、～233MHz 波特率 1200bps～9600bps可调 信道间隔 25KHz 天线阻抗 50Ω 频率设置 拨码或电脑设置 调制方式 FSK/MSK 发射功率 1W  0.5W 调制灵敏度 100MV（3KH偏频） 静候电流 50MA 发射时工作电流 ≤500MA

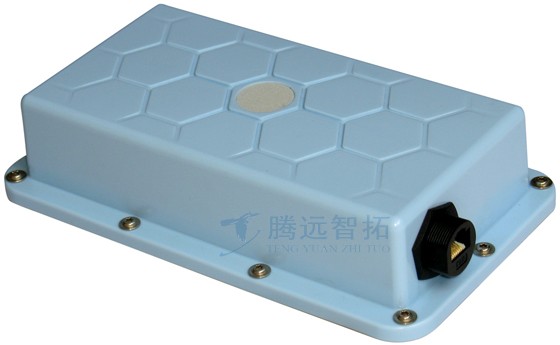

  深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950 ST24-12A支持802.11b/g工作模式，属于电信级室外无线网桥。支持WLAN IEEE802.11b/g ，标准获得IP68认证，四种运行模式: AP ,Wireless Client ,Repeater and Wireless Bridge，支持 64/128/152-bit WEP加密和 WPA安全机制，对AP, Repecter and Wireless Bridge运行模式提供 “RSSI” 显示 ,方便用户管理 Power over Ethernet 设计符合 IEEE802.3af 安全规范 l         输出功率：100mw l         内置天线：12dB平板天线 l         支持POE供电 l         内置防雷模块和抗干扰电路 SDRAM  内存 8M Byte FLASH   闪存 2M Byte 频率范围: 2.412~2.485GHz 输出功率 100mw  20dBm 标准协议 IEEE802.11b    IEEE 802.11g 调制方式 Direct Sequence Spread Spectrum (DSSS)  OFDM 工作信道 美洲：2.412～2.462GHz  11信道 欧洲和中国：2.412～2.472GHz  13信道 速率带宽 IEEE802.11b 1/2/5.5/11 Mbps    IEEE802.11g 54/48/36/24/18/12/6Mbps Super G:108Mbps RJ45接口类型 RJ45 以太网路接口 天线接口类型 内置12dB天线 接收灵敏度 6Mbps: -88dBm  9Mbps: -87dBm  12Mbps: -86dBm  18Mbps: -84dBm  24Mbps: -81dBm  36Mbps:-76dBm  48Mbps: -72dBm  54Mbps: -68dBm 108Mbps: -64dBm 系统安全 支持数据加密传输  WEB 152位/128位/64位加密 工作模式 AP模式，点对点、点对多点桥接模式，客户端模式，中继模式 工作环境 工作温度  -40ºC ~ 70ºC 规格尺寸 195mm×115mm×50mm 操作系统 Windows 2000/XP 电源适配器 AC 100V~240V;DC 12Volt ±5%;2A(Max.)  实际功耗 小于10W 产品保修期 一年

 深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950     品简介   扣板式无线移动视频发射机采用移动通信的核心技术COFDM(多载波调制技术),可在高速移动中和城市建筑物遮挡情况下传输实时稳定的 高清晰度音视频。该产品广泛运用到公安消防、道路交通、水利、电力、电视新闻转播、环保、边防巡逻、油田监控等各行业。 功能特点： 隐蔽传输 不怕楼墙遮挡  全方位通信                                模块化组合式设计                    视频频率可调，MPEG-2编码视频 可在高速行进间通信                     防尘、防潮、防震、抗冲击 采用COFDM调制技术            非视距传输，通视条件下距离不低于50公里 产品应用方式：       扣板式无线移动视频传输设备广泛运用到部队、消防、公安、救援、反恐等领域。在发生重大事件时，由工作人员到达前方，把图象 传到指挥车或者飞机上，车上可以根据前端传回的图象快速处理，同时可以把前端图象传回指挥中心。   发射机参数指标 调制方式 COFDM 工作电压 DC12.5V-DC14.8V 工作电流 ≤1.5A@DC12.5V 星座调制 QPSK、16QAM、64QAM（可选） 向前纠错  1/2,2/3,3/4,5/6,7/8（可选） 保护间隔 1/32,1/16,1/8,1/4（可选） 载波数量 2k 频率宽度 2/4/8M 输出频率 325-399MHz，400-500MHz，560-760MHz，760-860MHz，其它1.0-1.4GHz 2.3-2.5GHz需定制，工作频率连续可调，液晶屏显示频率，步进1MHz 音视频接口 BNC/RCA 输出功率 27-30dBm 可调，步进1dB （标准1W） 功率平坦度 全频段≤2dB，8MHz内≤0.5dB 带肩比 输出功率为30dBm时由于-30dB 二次谐波 ≤-43dB 输入视频信号 1Vp-p@75欧姆，PAL制 CBER ＜2.0E-4 图像压缩格式 MPEG-2 4：2：0 视频图像 720*576@8MHz 视频速率 2-20Mbps可调 防护标准 IP66，防尘，防雨设计 外观尺寸 170*120*80mm 设备重量 1.27kg 机架式2M高清接收机参数 接收频率范围 170-860MHz VHF&UHF 频率带宽 2/4/8MHz， 可选 RF输入电平 -94dBm~-15dBm(8M带宽时)/-98dBm~-15dBm（2M带宽时） RF输入阻抗 50欧姆 射频输入接头 N头 解调方式 COFDM 星座方式 QPSK、16QAM、64QAM（可选） 向前纠错 1/2,2/3,3/4,5/6,7/8（可选） 载波数量 2k， 保护间隔 1/32,1/16,1/8,1/4（可选） 视频解码 MPEG-2MP@ML 屏幕高宽比 4:3 16:9 视频图像 720*576@8MHz 音频输出模式 立体声非平衡300/ 200mv 音频输出 2Audio输出+2Video输出 工作电压 AC220V/DC12V ＜2A 工作温度 -20℃～+50℃ 外观尺寸 480*260*45（1U）机箱 设备重量 2.5kg

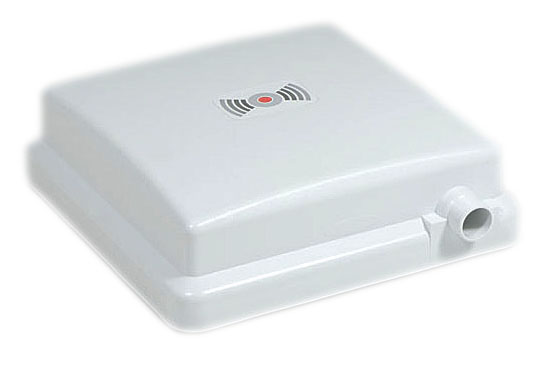

  ST24-08G支持802.11b/g工作模式，属于电信级室外无线网桥。支持WLAN符合IEEE802.11b/g标准获得IP68认证，四种运行模式: AP ,Wireless Client ,Repeater and Wireless Bridge，支持 64/128/152-bit WEP加密和 WPA安全机制，对AP, Repecter and Wireless Bridge运行模式提供 “RSSI” 显示 ,方便用户管理，Power over Ethernet 设计符合 IEEE802.3af 安全规范       深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950  输出功率：0~800mw  内置天线：15dB平板天线（也可外置天线） 支持POE供电 内置防雷模块和抗干扰电路 SDRAM  内存  32M Byte FLASH   闪存  8M Byte  频率范围  2.412~2.485GHz 输出功率  800mw   标准协议  IEEE802.11b    IEEE 802.11g 调制方式  Direct Sequence Spread Spectrum (DSSS)  OFDM 工作信道  美洲：2.412～2.462GHz 11信道   欧洲和中国：2.412～2.472GHz  13信道 速率带宽  IEEE802.11b 1/2/5.5/11 Mbps     IEEE802.11g 54/48/36/24/18/12/6Mbps  Super G:108Mbps 接口类型  RJ45 以太网路接口 天线接口类型  N型公头、内置天线设备为15dBi天线 接收灵敏度  6Mbps: -88dBm  9Mbps: -87dBm  12Mbps: -86dBm    18Mbps: -84dBm  24Mbps:-81dBm   36Mbps:-76dBm    48Mbps: -72dBm  54Mbps: -68dBm 108Mbps: -64dBm 系统安全  支持数据加密传输  WEB 152位/128位/64位加密 工作模式  AP模式，点对点、点对多点桥接模式，客户端模式，中继模式 工作温度  -40ºC ~ 70ºC 规格尺寸 230*193*54 设备重量 900g(含包装2200g) 操作系统  Windows 2000/XP  电源适配器  AC 100V~240V;DC 48Volt ±5%;1.37A(Max.)  产品保修期   一年

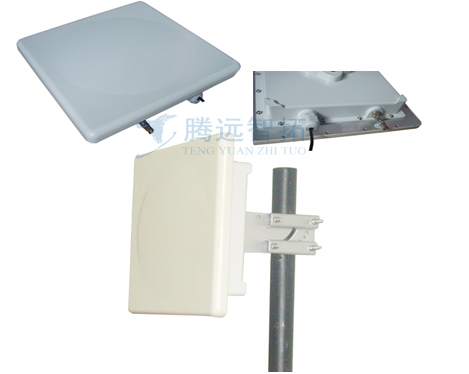

 深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950 经济型室外防水防尘无线微波无线图像传输系统采用调频微波的方式来传输远程监控视频信号和音频信号。传输距离远、性能稳定，频率调整数码显示，本身具有防水防尘功能，特别适合野外及恶劣环境下使用。该系统主要工作与S波段（2290～2510MHz）范围内，图像传输完全实时，传输距离可以达2~3公里以上(1W)，5~8公里（3W）配合中继不怕遮挡。该系统技术成熟性价比高。 产品选型： ST2418SW-1 （1W传输功率）  ST2418SW-3  （3W传输功率） 主要工作的频率： 2290MHz  2310MHz  2330MHz  2350MHz  2370MHz 2390MHz  2410MHz  2430MHz  2450MHz  2470MHz  2490MHz  2510MHz 通常工程当中，相邻频点相隔40M频宽 经济型防水型微波图像传输系统，采用S波段（2290～2510MHz）频段的无线微波来传输监控视频信号。由于选用了较高的频率，而且采用FM（调频）工作方式，具有较强的抗干扰性能，图像十分清晰稳定。 设备本身具有防水性能，频点可调，应用方便，可有效躲开干扰频点；带宽大（2.29—2.51GHz），可调范围大；功放小，对人体伤害小等特点，另外接口也透明，和有线监控接法非常的类似，接口都是常见的接头（BNC、AV），电源一般为220V交流电，也可根据客户要球定做12V电源以配合太阳能等供电。 为了适合各种场合，设备的工作频率通常由用户根据具体使用场合来确定 。根据微波传输的特性，特别适合在空阔的场所进行远距离传输，比如海岸线，跨河跨江，不便架线的道路、油田、矿区、森林防火等以及小区楼层之间跨距较大时，本身在某些场所是对有线监控的一种扩充。 设备的安装非常的方便，不需要架空，挖地，最远距离可以达2～3，5~8公里以上（可选择不同功率设备），这样可以从安装的成本上大大节约出来，同时也可以节约出时间来做更多的事情。 对需要云台控制和镜头拉远拉近的场所可配合我公司的ST-5A-ZS或ST-1A-ZS（室外防水型型无线指令控制器），放置在中心端，本身接口为RS485接口，可以连接硬盘录像机、电脑串口转换后的RS485接口、控制键盘、网络视频服务器等一切安防RS485接口设备。前端设备：需受控制的球机、万向云台解码器等RS485端口则可以配合我公司的TY-0.5A-YK来实现无线的受控。TY-0.5A-YK接口一般为RS485（或232、TTL），通信波特率一般为：1200bps、2400bps、4800bps、
