一、 一、产品简介 XDY3512H-08D系列高清型 720P 网络摄像机采用 1/3"CMOS 成像器件，可输出分辨率高达（1280*720）的实时30 帧的高质量图像信号，充分满足高清图像的应用需求；高集成度的 SOC 处理器，超强稳定；支持 H.264压缩算法，保证图像质量的同时有效降低网络带宽占用；强大的网络功能，支持 RTSP、VLC 流媒体协议，支持录像 FTP 上传、报警 E-MAIL 发送；支持 POE 供电方式，支持TF卡前端存储，工程部署更简捷便利；支持多码流存储，为录像存储提供更便利的方式和更可靠的保障。主要针对对图像清晰度要求比较高的高端监控市场的应用需求。     二、 产品特性   n    最高分辨率可达 1.3M,30FPS@1280*720  n   采用 H.264 视频压缩技术，压缩比高，方便在窄带上实现高清晰的图像传输  n   支持变码率、变帧率设置，在设定视频图像质量的同时，也可限定视频图像的压缩码流  n   内置 WEB SERVER，支持 IE 访问  n   支持本地模拟视频环出，方便安装调节  n   支持语音对讲：双向语音对讲，单向语音广播  n   支持动态域名、局域网、广域网访问  n   支持 TF 卡本地存储，有效解决由于网络故障引起的视频丢失问题  n   提供 RS485/RS232 串口和内置各种云台解码器协议，支持透明传输协议  n    可支持 POE 供电  n   提供RS485串口，支持PTZ控制 n    网络协议完备，支持RTSP、VLC流媒体协议 n    支持数字水印（WATERMARK）技术 三、产品参数 产品型号 XDY3512H-08D 摄像机 传感器类型 1/3"逐行扫描CMOS图像传感器  有效像素 1.3M 镜头接口 CS 电子快门 1/50 sec to 1/4000 sec. 最低照度 彩色0.1 lux@ F1.2，黑白0.01 lux @ F1.2 红外灯 原装台湾鼎元灯芯2颗 红外距离 50-60m 镜像开关 上下翻转 调节 亮度，对比度，黑白，锐度，饱和度 自动光圈 DC驱动 镜头是否可选 可选 信噪比 大于50DB 压缩标准 视频压缩标准 H.264/MJPEG 压缩输出码率 1M-16M(bps)/1M-20M(bps)，CBR/VBR可调 音频压缩标准 G.722/G.711 图像 最大图像尺寸 1280*720  帧率 30fps (1280*720)，25 fps(704*576),25 fps(352*288) 功能 智能报警 移动侦测、视频遮挡、I/O状态报警 双码流 30fps (1280*720) ,25 fps (704*576) (可选) TF卡存储 TF卡可支持录像存储和图像抓拍 心跳机制 支持 密码保护 支持 支持协议 TCP/IP,HTTP,DHCP,DNS,DDNS,FTP,NTP,PPPOE,RTSP,UDP,UPNP,SMTP,RTP 远程升级及维护 支持 接口 音频、对讲输入 1路 音频输出 1路 网络接口 1个RJ45接口 10M/100M自适应以太网口 一般规范 工作温度 -10ºC ~ 60ºC 工作湿度 ≤95% 电源 DC12V/2A 功耗

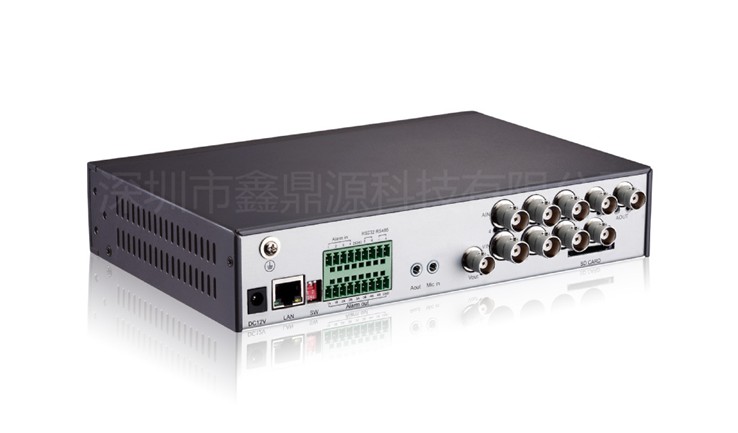

一、产品简介 XDY-BM-D04A网络视频编码器采用嵌入式 LINUX操作系统，网络功能强大完备，支持 PPPOE、UPNP、FTP上传、E-mail报警发送等；图像压缩采用 H.264 编码，支持 D1 分辨率，图像更清晰、码率更小，画质优势非常明显；支持USB、SD 卡、SATA硬盘等多种本地存储，前端录像更有保障；视频环出功能方便安装维护，完善的防雷、防静电设计更大大提高设备的安全性。各方面性能优异、功能完善、稳定可靠，适用于绝大多数有较高图像分辨率（D1）要求的网络视频监控场合。    二、功能特性 n 采用 H.264 视频压缩技术，压缩比高，且处理非常灵活。  n 支持 D1、 2CIF、 CIF、 QVGA 、QCIF分辨率。  n 支持 4 路视频信号，可实时每秒 25 帧独立压缩，支持变码率、变帧率设置，在设定视频图像质量的同时，也可限定视频图像的压缩码流。  n 支持视频、报警、语音数据，内置 WEB Server，支持 IE 访问。   n 4 路报警输入（信号量），4 路报警输出（开关量）；报警预录功能 5秒,支持报警上传；  n PTZ 控制功能：云台的控制，支持众多解码器协议。  n 视频码率 32Kbps~4Mbps连续可调  n 画面延迟小于 200 毫秒（局域网）  n 支持动态域名、局域网、广域网访问  n 语音对讲：双向语音对讲，单向语音广播。  n 支持完全透明的 RS232 和 RS485 接口，RS485 支持单向网络透明通道连接，客户端可以通过网络摄像机的透明通道控制串行设备。  n 支持 PPPoE、DHCP、TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、UPNP、SMTP、FTP、SIP、DDNS、DNS、RTMP、PPTP(VPN) 协议。  n 支持图像抓拍、录像  n 扩展功能丰富，它支持两路 SATA 硬盘接口、USB接口、SD 卡接口  n 支持 OSD，日期和时间可以设置  n 支持数字水印（WATERMARK）技术  三、规格参数 项   目 规 格 与 参 数 视频图像 视频制式 支持NTSC或PAL格式 视频压缩方式 H.264 4路通道独立编码 视频编码尺寸 D1: 704×576，Half D1: 704×288 CIF: 352×288 QVGA: 320×240 图像分辨率 PAL： 704×576、704×288、352×288、320×240 NTSC：704×480、704×240、352×240、320×240 视频压缩码率 32Kbps-4Mbps 视频输入 4路复合视频信号(cvbs)接口，物理接口：1.0Vp-p/75Ω/BNC接口； 视频输出 1路模拟视频接口，物理接口：1.0Vp-p/75Ω/BNC接口 总帧率 75帧/秒(P制),90帧/秒（N制）      （向下可调） 图像调节 亮度、对比度、色度、饱和度，图像质量级别调节 画面延迟 小于200毫秒(局域网) 音频 音频压缩标准 语音G.711、对讲G.722 音频压缩码率 64Kbps 音频输入 4路BNC接口输入，1路麦克风输入 音频输出 1路BNC接口输出，耳机输出 报警 报警类型 移动侦测、视频丢失、遮挡报警，报警联动输出 报警触发 触发条件：时间/报警输入/视频移动 视频丢失动作：继电器输出控制外围设备。 报警输入 4路报警输入（信号量） 报警输出 4路报警输出（开关量） 报警预录像 支持预录 接口 通讯接口 RJ45 10M/100M自适应以太网口、RS232口、RS485口，支持透明读写 其它接口 USB接口、SD卡接口 功能及性能 支持的协议 TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、DHCP、PPPOE、UPNP、SMTP、FTP、SIP、DDNS、DNS、RTMP、PPTP(VPN) 嵌入式WEB服务 支持IE浏览、配置、升级 动态域名 内置动态域名客户端，配置成为二级域名方便动态IP用户使用 手机监控 可选支持 安全性 三层密码保护 建议支持用户数量 5（1路图像） 一般规范 电源 小型机箱：DC12V/2A         工作温度 -10 ~ 70℃ 工作湿度 85%RH以下 净重（KG） 1.188 毛重（KG） 1.812 机器尺寸（mm） 275(L) *46.5(H) *157(W)mm   (小型机箱) 包装尺寸(mm) 单台装：390*97*221           5台装：510*410*250

一、 产品简介    采用 1/3" EX-VIEW 1.3MEGA  PIEXL   CMOS成像器件，能输出图像分辨率达 1280*720 的高质量全实时的高质量图像信号,充分满足高清图像的应用需求；高集成度的 SOC处理器，极低功耗，超强稳定；支持H.264压缩算法，保证图像质量的同时有效降低网络带宽占用；强大的网络功能，支持 RTSP、VLC 流媒体协议，支持录像 FTP 上传、报警E-MAIL发送；支持多码流存储，为录像存储提供更便利的方式和更可靠的保障。 主要针对对图像清晰度要求比较高的高端监控市场的应用需求，包括：金融、银行、政府、学校、博物馆、机场、交通监控等领域。     二、产品特性 n 最高分辨率可达 1.3M,30FPS@1280*720  n 采用 H.264 视频压缩技术，压缩比高，方便在窄带上实现高清晰的图像传输  n 支持变码率、变帧率设置，在设定视频图像质量的同时，也可限定视频图像的压缩码流  n 内置 WEB SERVER，支持 IE 访问  n 支持本地模拟视频环出，方便安装调节  n 支持双向语音对讲，单向语音广播，  n 支持动态域名、局域网、广域网访问  n 支持双码流  n 提供 RS485串口和内置各种云台解码器协议，支持透明传输协议  n 具有报警输入/输出功能  n 支持 PPPoE、DHCP、TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、UPNP、SMTP、FTP、SIP、DDNS、DNS 协议  n 可支持 POE供电  n 支持数字水印（WATERMARK）技术  三、规格参数 参数/型号 XDY3512H-02B 压缩标准 视频压缩标准 H.264/MJPEG 压缩输出码率 1M～8Mbps/1M～16Mbps 音频压缩标准 G.711 音频输出码率 64Kbps 摄像机 传感器类型 1/3英寸逐行扫描CMOS图像传感器 有效像素 1.3M 输出格式 720P（1280×720) 镜头接口 CS接口 最低照度 彩色0.1 lux @F1.2 黑白0.01lux @F1.2 曝光控制 自动 快门速度 1/50 sec to 1/4000 sec 增益控制 自动（高,中,低,关闭，共4档） 白平衡 自动，关闭 信噪比 大于50dB 水平翻转 支持 垂直翻转 支持 彩转黑模式 带可移除红外滤光片切换 镜头 8mm 红外灯参数 Ф5灯30颗 红外距离 10-15M 图像 图像分辨率 1280×720（720P）,352*288（CIF），176*144（QCIF） 视频帧率 1-25fps（P制），1-30fps（N制） 功能 手机监控 支持 网络协议 PPPoE、DHCP、TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、UPNP、SMTP、FTP、SIP、DDNS、DNS 移动侦测 支持 区域屏蔽 支持 SD卡本地存储 可选 接口 1个RS-485接口（可用于云台控制或透明传输） 报警接口 1入1出 一般规范 工作温度 -10℃～60℃ 工作湿度 85%RH以下 电源(可选POE供电) DC12V/1A 功耗

  一、产品简介 XDY3512H-01B采用1/3" Progressive Scan 1.3Mega Pixel CMOS 成像器件，能输出图像分辨率达1280*720 的高质量全实时的高质量图像信号,充分满足高清图像的应用需求；高集成度的SOC 处理器，极低功耗，超强稳定；支持H.264 压缩算法，保证图像质量的同时有效降低网络带宽占用；强大的网络功能，支持RTSP、VLC 流媒体协议，支持录像FTP 上传、报警E-MAIL 发送；支持多码流存储，为录像存储提供更便利的方式和更可靠的保障。主要针对对图像清晰度要求比较高的高端监控市场的应用需求，包括：金融、银行、政府、学校、博物馆、机场、交通监控等领域。     二、产品特性 n 最高分辨率可达1.3M,25fps@1280*720P n 采用 H.264 视频压缩技术，压缩比高，方便在窄带上实现高清晰的图像传输 n 支持变码率、变帧率设置，在设定视频图像质量的同时，也可限定视频图像的压缩码流 n 内置 WEB SERVER，支持 IE 访问 n 内置可移除红外滤光片 n 支持双向语音对讲，单向语音广播 n 支持动态域名、局域网、广域网访问 n 支持双码流，支持SD 卡本地存储，有效解决由于网络故障引起的视频丢失问题 n RS485 接口，内置多种云台控制协议，可外接云台控制解码器 n 具有报警输入/输出功能 n 支持 PPPOE、DHCP、TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、UPNP、SMTP、FTP、SIP、DDNS、DNS 协议 n 支持E-MAIL、FTP 报警、抓拍、录像上传 n 支持数字水印（WATERMARK）技术。   三、技术参数 参数/型号 XDY3512H-01B 压缩标准 视频压缩标准 H.264/MJPEG 压缩输出码率 1M～8Mbps/1M～16Mbps 音频压缩标准 G.711 音频输出码率 64Kbps 摄像机 传感器类型 1/3英寸逐行扫描 CMOS图像传感器 有效像素 1.3M 输出格式 720P（1280×720) 镜头接口 CS接口 最低照度 彩色0.1 lux @F1.2 黑白0.01lux @F1.2 曝光控制 自动 快门速度 1/50 sec - 1/4000 sec 增益控制 自动（高,中,低,关闭，共4档） 白平衡 自动，关闭 信噪比 大于50dB 水平翻转 支持 垂直翻转 支持 感红外 支持 镜头 可选 图像 图像分辨率 1280×720（720P）, 352*288（CIF），176*144（QCIF） 视频帧率 1-25fps（P制），1-30fps（N制） 功能 手机监控 支持 网络协议 PPPoE、DHCP、TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、UPNP、SMTP、FTP、SIP、DDNS、DNS  移动侦测 支持 区域屏蔽 支持 SD卡本地存储 可选 接口 1个RS-485接口（可用于云台控制或透明传输） 报警接口 1入1出 一般规范 工作温度 -10℃～60℃ 工作湿度 85%RH 以下 电源 DC12V/1A(推荐)/ 可选POE供电 功耗

一、产品简介 XDY3512H-04A 网络摄像机采用130 万像素CCD，支持高清分辨率实时720P，充分满足高清图像的应用需求；高集成度的SOC 处理器，极低功耗，超强稳定；支持H.264/MJPEG 压缩算法，保证图像质量的同时有效降低网络带宽占用；强大的网络功能，支持RTSP、VLC 流媒体协议，支持录像FTP 上传、报警E-MAIL发送；支持SD 卡前端存储，为录像存储提供更便利的方式和更可靠的保障。     二、功能特性 n 集成1/3"F8-20mm F1.4 百万像素夜视IR 校正外调焦镜头，适应现场不同焦距要求 n ICR 滤光片彩转黑自动切换实现真正的日夜监控 n 最高分辨率达1.3M,12.5fps@1280*960,25fps@1280*720,可输出720P 的实时图像 n 16:9 带来超震撼视觉效果，拥有比4:3 更宽广的视野 n 36 颗Ф8mm 红外灯，红外可视距离可达40-50 米 n 双玻璃，无红外扩散和起雾 n IP66，适合室内外安装 n 内出线支架，免遭外界损坏 n 采用 H.264 视频压缩技术，压缩比高，且处理非常灵活 n 支持变码率、变帧率设置，在设定视频图像质量的同时，也可限定视频图像的压缩码流 n 内置WEB SERVER，支持 IE 访问 n 视频码率1Mbps~8Mbps 连续可调 n 画面延迟小于200 毫秒（局域网） n 支持动态域名、局域网、广域网访问 n 支持双向语音对讲，单向语音广播 n 支持视频移动侦测、视频遮挡和视频丢失及传感器联动报警 n 支持双码流，网络传输与本地存储完全独立 n 提供RS485 串口和内置各种解码器协议，支持透明传输协议 n 支持 PPPOE、DHCP、TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、UPNP、SMTP、FTP、SIP、DDNS、DNS 协议 n 支持图像抓拍、录像 n 可内置SD 卡存储报警或定时抓拍高清图片及联动录像 n 支持数字水印（WATERMARK）技术 n 配套高清网络视频管理平台软件 三、规格与参数 参数/型号 XDY3512H-04A  压缩标准 视频压缩标准 H.264/MJPEG 压缩输出码率 1M～8Mbps/1M～16Mbps 音频压缩标准 G.711/G.722 音频输出码率 64Kbps 摄像机 传感器类型 1/3-type 130万像素逐行CCD传感器（16：9） 最低照度 彩色0.1lux @F1.2；黑白0.01lux @F1.2 曝光控制 自动 快门速度 1/50 - 1/4000 sec 增益控制 自动（高,中,低，共3档） 白平衡 自动，关闭 信噪比 50dB 水平翻转 支持 垂直翻转 支持 日夜转换模式 ICR红外滤片式 镜头 1/3"f8-20mm F1.4百万像素IR校正手动外调焦镜头 红外参数 Ф8红外灯36颗，红外照射距离40-50米 视频参数 饱和度，亮度，对比度，色调可通过客户端或IE浏览器调试 图像 最大图像尺寸 1280*960 最大帧率 25fps (1280*720)，25fps (352×288，176×144) 功能 网络协议 PPPoE、DHCP、TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、UPNP、SMTP、FTP、SIP、DDNS、DNS  移动侦测 支持 区域屏蔽 支持 SD卡本地存储 支持(内置) 双码流 支持 串行接口 1个RS-485接口（可用于云台控制或透明传输） 报警I/O 1入1出 (开关量) 音频接口 1路输入(MIC) 1路输出（线性） 复位键 支持 一般规范 电源 DC12V/2A 工作温度 -10℃～60℃ 工作湿度

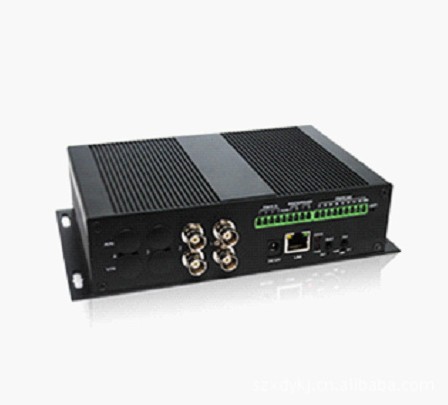

一、产品简介 XDY-BM-D02B网络视频服务器采用功能强大的 SOC 芯片,结合高性能的操作系统和音视频压缩算法，使得图像传输的流畅度和清晰度达到更高的境界；多种接口可以支持强大的扩展功能，满足您更高要求；它内置 WEB 服务器,可以增强传统监视系统的性能，并为在一个安全的局域网或互联网上发布监控图像提供网络连通性。网络视频服务器的管理、配置和监控等功能都很容易通过浏览器（Internet Explore）来完成,操作简单方便。    二、功能特性 n 双向语音对讲支持外接音频输入、输出  n 网络协议完备，支持RTSP、VLC媒体协议  n 支持手机远程监控，更灵活方便的远程监控  n 支持WIFI无线传输，支持网络搜索功能、支持WEP/WPA/WPA2加密方式  n 画面延迟小于200毫秒（局域网） n 高性能SOC处理芯片，稳定可靠，极低功耗  n 支持704*576、704*288、352*288、320*240、176*144分辨率  n 支持H.264图像压缩编码，高压缩比，高图像质量  n 支持PTZ控制、报警I/O、双向对讲、三级用户权限，功能完善  n 支持任意云台协议：可自定义云台协议文件进行升级更新   n 支持PPPoE、DHCP、TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、UPNP、SMTP、FTP、SIP、DDNS、DNS 、RTMP、PPTP(VPN)协议。    三、规格参数 项   目 规 格 与 参 数 视频图像 视频压缩码率 32Kbps-4Mbps/1Mbps-20Mbps 视频压缩方式 H.264  单路通道独立编码 视频制式 支持NTSC或PAL格式 图像分辨率 PAL： 704×576、704×288、352×288、320×240 NTSC：704×480、704×240、352×240、320×240 视频编码尺寸 D1: 704×576，Half D1: 704×288 CIF: 352×288 QCIF: 176*144 画面延迟 小于200毫秒(局域网) 视频输入 2路复合视频信号(cvbs)接口，物理接口：1.0Vp-p/75Ω/BNC接口； 帧率 25帧/秒(P制),30帧/秒（N制）      （向下可调） 音频 音频压缩标准 语音G.711、对讲G.722 音频压缩码率 64Kbps 音频输入 2路BNC接口输入，1路麦克风输入 音频输出 耳机输出 报警   报警类型 移动侦测、视频丢失、遮挡报警，报警联动输出 报警触发 触发条件：时间/报警输入/视频移动 视频丢失动作：继电器输出控制外围设备 报警输入 4路报警输入（信号量） 报警输出 4路报警输出（开关量） 报警预录像 支持预录 功能及性能 通讯接口 RJ45 10M/100M自适应以太网口、RS485口 支持的协议 TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、DHCP、PPPOE、UPNP、SMTP、FTP、SIP[定制或平台支持]、DDNS、DNS、RTMP、PPTP(VPN) 嵌入式WEB服务 支持IE浏览、配置、升级 动态域名 内置动态域名客户端，配置成为二级域名方便动态IP用户使用 手机监控 可选支持 安全性 三层密码保护 建议支持用户数量 5（1路图像） 一般规范 电源 DC12V 工作温度 -10 ~ 70 ℃ 工作湿度 85%RH以下

一、产品简介     XDY3512-06A是用于数字音视频在以太网实时传输的设备,采用特别针对多媒体处理而设计的高性能 SOC（ARM+DSP）,结合高性能的操作系统和音、视频压缩算法，使得图像传输更加流畅并且显示更加清晰细腻；它内置 WEB服务器,可以增强传统监视系统的性能，方便在局域网或互联网上发布安全的监控图像并可远程控制云台及镜头，对目标实行全方位的实时监控。网络球机的管理、配置和监控等功能都很容易通过浏览器（Internet Explore）来完成，操作简单方便。   二、产品特性 n 支持 D1 高清晰 H.264 视频压缩，向下支持 CIF、HalfD1 格式  n 标准 G.711音频压缩格式。  n 支持动态 IP地址，支持局域网、Internet（ADSL、有线通）  n 采用嵌入式设计，产品体积小，集成度高，可安装于多种场所，便于组网  n 视频码率 16Kbps-4Mbps 连续可调，帧率 1-30 (1-25)连续可调  n 内置 Web Server，利用 WEB 管理接口可远程管理。  n 支持 PPPoE 功能，可直接进行×DSL拨号  n RS-485 串口，支持透明串口传输、支持云台控制、高速球机或摄像机等外置设备  n 码率控制，保证实时传输（画面延迟小于 200毫秒（局域网））。  n 视频遮挡、移动侦测、探头等报警功能(可设区域和灵敏度)。  n 支持多种网络的远程升级，使维护轻松简便  n 可配置温度调节组件，以适应不同工作环境温度。  n 异常自动恢复功能，网络中断后可自动连接  三、规格参数  参数/型号 XDY3512-06B 摄像机 传感器类型 1/3 SONY 520线/420线CCD 镜头 自动白平衡、电子快门、自动光圈、自动增益控制、自动背光补偿 有效像素 752(水平)×582(垂直)/ 537(水平)×597(垂直) 视频 视频制式 支持NTSC或PAL格式 视频压缩方式 H.264 帧率 25帧/秒（PAL制式），30帧/秒（NTSC制式）,向下可调 图像调节 亮度、对比度、色度、饱和度，图像质量级别调节 支持的分辨率 PAL格式 D1：704×576 (高清晰)、Half D1：704×288、CIF：352×288 NTSC格式 D1：704×480 (高清晰)、Half D1：704×240、CIF：352×240 平均占用带宽 200 kbps(分辨率352×288，25帧每通道) 画面延迟 小于200毫秒(局域网) 音频 音频输入 线性输入 音频压缩标准 G.722,音频采样率 8kbps 网络 网络接口 RJ-45 10/100M 性能 输出帧率最大为30fps，网络带宽占用最小为32Kbps 动态域名 内置动态域名客户端，配置成为二级域名方便动态IP用户使用 建议远程监看用户数量 10 网络监控方式 IE浏览、配置、升级 PPPOE 内置PPPoE功能，可直接拨号上网 一般规范 工作温度 -10 ℃~ 55 ℃ 工作湿度

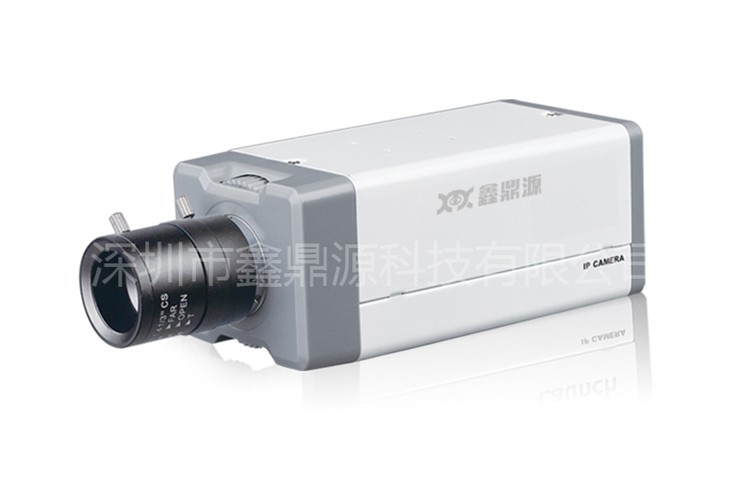

  一、产品简介     XDY3512-03A标清网络摄像机支持 D1分辨率（704*576），高集成度的 SOC处理器，极低功耗，超强稳定；支持H.264/MJPEG 压缩算法，保证图像质量的同时有效降低网络带宽占用；强大的网络功能，支持 RTSP、VLC流媒体协议，支持录像 FTP上传、报警 E-mail 发送，支持手机远程监控；可选支持 3G 网络传输；可选支持WIFI无线网络搜索、接入，支持 WEP/WPA/WPA2 无线加密方式，安全使用更有保障；支持 SD 卡前端存储，为录像存储提供更便利的方式和更可靠的保障。     二、产品特性 n 支持704*576、704*288、352*288、320*240、176*144分辨率 n 支持H.264、MJPEG图像压缩编码 n 支持PTZ控制、报警I/O、双向对讲、三级用户权限，功能完善 n 支持任意云台协议：可自定义云台协议文件进行升级更新 n 双向语音对讲支持外接音频输入、输出 n 网络协议完备，支持RTSP、VLC（PS/TS）流媒体协议 n 支持手机远程监控 n 支持3G网络传输 n 支持WIFI无线传输，支持网络搜索功能、支持WEP/WPA/WPA2加密方式 n 支持前端SD卡存储       三、规格参数 参数/型号   XDY3512-03A 压缩标准 视频压缩标准 H.264/MJPEG 压缩输出码率 32K～4Mbps/1M～16Mbps 音频压缩标准 G.711 音频输出码率 64Kbps 摄像机 传感器类型 1/3" 420线/520线/650线SONY CCD 有效像素 537(水平)×597(垂直)/752(水平)×582(垂直) 最低照度 0.5 Lux(F1.2,5600ºK) 快门控制 1/60(1/50)~1/120000 秒 增益控制 自动 白平衡 自动 信噪比 ≥48dB 水平翻转 是 垂直翻转 是 彩转黑 是 镜头是否可选 是 图像 图像尺寸 704*576；704*288；352*288；320*240；176*144 最大帧率 PAL制式25帧/秒 NTSC制式30帧/秒 功能 手机监控 支持 网络协议 PPPoE、DHCP、TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、UPNP、SMTP、FTP、SIP、DDNS、DNS 移动侦测 支持 区域屏蔽 支持 SD卡本地存储 支持 串行接口 1个RS-232接口（用于参数配置、设备维护、透明传输）(内置，外部接口无232) 1个RS-485接口（可用于云台控制或透明传输） 1入1出(内置4入4出，外部1入1出) 一般规范   工作温度 -10℃～65℃ 工作湿度 85%RH以下 电源 DC12V 功耗

一、产品简介     XDY3512-05A标清网络防水摄像机支持 D1 分辨率（704*576），高集成度的 SOC 处理器，极低功耗，超强稳定；支持 H.264/MJPEG 压缩算法，保证图像质量的同时有效降低网络带宽占用；强大的网络功能，支持 RTSP、VLC 流媒体协议，支持录像 FTP 上传、报警 E-mail 发送，支持手机远程监控。    二、产品特性 n 支持704*576、704*288、352*288、320*240、176*144分辨率 n 支持H.264、MJPEG图像压缩编码  n 支持双向对讲、三级用户权限，功能完善  n 双向语音对讲支持外接音频输入、输出  n 网络协议完备，支持RTSP、VLC流媒体协议  n 支持手机远程监控  三、规格参数   参数/型号 XDY3512-05A 压缩标准 视频压缩标准 H.264/MJPEG 压缩输出码率 32K～4Mbps/1M～16Mbps 音频压缩标准 G.711 音频输出码率 64Kbps 摄像机 传感器类型 1/3" 520/420线/SONY CCD 有效像素 752(水平)×582(垂直)/ 537(水平)×597(垂直) 最低照度 0lux （红外灯开启） 快门控制 1/60(1/50)~1/120000 秒 增益控制 自动 白平衡 自动 信噪比 ≥48dB 水平翻转 是 垂直翻转 是 彩转黑 是 镜头是否可选 是 图像 图像尺寸 704*576；704*288；352*288；320*240；176*144 最大帧率 PAL制式25帧/秒 NTSC制式30帧/秒 功能 手机监控 可选 网络协议 PPPoE、DHCP、TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、UPNP、SMTP、FTP、SIP、DDNS、DNS 移动侦测 支持 区域屏蔽 支持 串行接口 1个RS-485接口（可用于云台控制或透明传输） 报警接口 1入1出（可选） 红外距离 20米 一般规范 工作温度 -10℃～65℃ 工作湿度 85%RH以下 电源 DC12V/2A 功耗

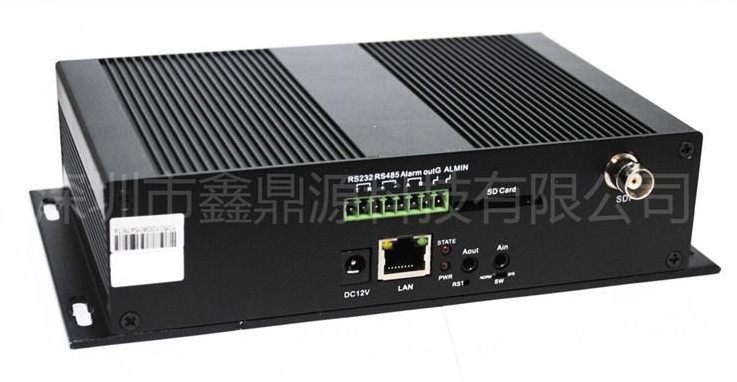

一、产品简介 XDY-BM-D01B网络视频编码器采用功能强大的 SOC 芯片,结合高性能的操作系统和音视频压缩算法，使得图像传输的流畅度和清晰度达到更高的境界；支持POE供电方式，工程部署更简捷便利；它内置WEB服务器,可以增强传统监视系统的性能，并为在一个安全的局域网或互联网上发布监控图像提供网络连通性。网络视频服务器的管理、配置和监控等功能都很容易通过浏览器（Internet Explore）来完成,操作简单方便。      二、功能特性 n 高性能SOC处理芯片，稳定可靠，极低功耗  n 支持H.264图像压缩编码，高压缩比，高图像质量  n 支持704*576、704*288、352*288、320*240、176*144分辨率  n 支持PPPoE、DHCP、TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、UPNP、SMTP、FTP、SIP、DDNS、DNS 、RTMP、PPTP(VPN)协议。 n 双向语音对讲支持外接音频输入、输出  n 网络协议完备，支持RTSP、V n LC媒体协议  n 支持手机远程监控，更灵活方便的远程监控  n 支持前端SD卡存储  n 支持POE供电  n 支持PTZ控制、报警I/O、双向对讲、三级用户权限，功能完善  n 支持任意云台协议：可自定义云台协议文件进行升级更新  n 画面延迟小于200毫秒（局域网）    三、规格参数     项   目 规 格 与 参 数 视频图像 视频压缩方式 H.264  单路通道独立编码 视频制式 支持NTSC或PAL格式 视频编码尺寸 D1: 704×576，Half D1: 704×288 CIF: 352×288 图像分辨率 PAL： 704×576、704×288、352×288、320×240 NTSC：704×480、704×240、352×240、320×240 帧率 25帧/秒(P制),30帧/秒（N制）      （向下可调） 视频输入 1路复合视频信号(cvbs)接口，物理接口：1.0Vp-p/75Ω/BNC接口； 视频输出 1路模拟视频接口，物理接口：1.0Vp-p/75Ω/BNC接口 视频压缩码率 32Kbps-4Mbps 画面延迟 小于200毫秒(局域网) 音频 音频压缩标准 语音G.711、对讲G.722 音频压缩码率 64Kbps 音频输入 1路BNC接口输入，1路麦克风输入 音频输出 1路耳机输出 报警 报警类型 移动侦测、视频丢失、遮挡报警，报警联动输出 报警触发 触发条件：时间/报警输入/视频移动 视频丢失动作：继电器输出控制外围设备。 报警输入 1路报警输入（信号量） 报警输出 1路报警输出（开关量） 报警预录像 支持预录 接口 通讯接口 RJ45 10M/100M自适应以太网口、RS485口 其它接口 SD卡接口 功能及性能 支持的协议 TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、DHCP、PPPOE、UPNP、SMTP、FTP、SIP、DDNS、DNS、RTMP、PPTP(VPN) 嵌入式WEB服务 支持IE浏览、配置、升级 动态域名 内置动态域名客户端，配置成为二级域名方便动态IP用户使用 手机监控 可选支持 安全性 三层密码保护 建议支持用户数量 5（1路图像） 一般规范 电源(可选POE供电) DC12V 工作温度 -10~ 70 ℃ 工作湿度 85%RH以下
