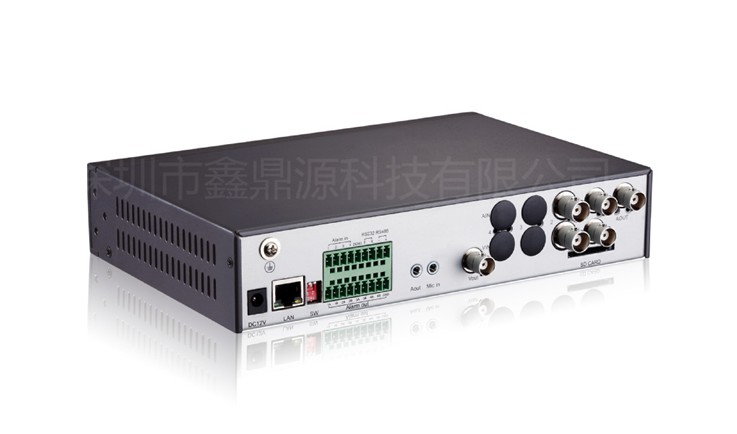

一、产品简介 XDY-BM-D02B网络视频服务器采用功能强大的 SOC 芯片,结合高性能的操作系统和音视频压缩算法，使得图像传输的流畅度和清晰度达到更高的境界；多种接口可以支持强大的扩展功能，满足您更高要求；它内置 WEB 服务器,可以增强传统监视系统的性能，并为在一个安全的局域网或互联网上发布监控图像提供网络连通性。网络视频服务器的管理、配置和监控等功能都很容易通过浏览器（Internet Explore）来完成,操作简单方便。    二、功能特性 n 双向语音对讲支持外接音频输入、输出  n 网络协议完备，支持RTSP、VLC媒体协议  n 支持手机远程监控，更灵活方便的远程监控  n 支持WIFI无线传输，支持网络搜索功能、支持WEP/WPA/WPA2加密方式  n 画面延迟小于200毫秒（局域网） n 高性能SOC处理芯片，稳定可靠，极低功耗  n 支持704*576、704*288、352*288、320*240、176*144分辨率  n 支持H.264图像压缩编码，高压缩比，高图像质量  n 支持PTZ控制、报警I/O、双向对讲、三级用户权限，功能完善  n 支持任意云台协议：可自定义云台协议文件进行升级更新   n 支持PPPoE、DHCP、TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、UPNP、SMTP、FTP、SIP、DDNS、DNS 、RTMP、PPTP(VPN)协议。    三、规格参数 项   目 规 格 与 参 数 视频图像 视频压缩码率 32Kbps-4Mbps/1Mbps-20Mbps 视频压缩方式 H.264  单路通道独立编码 视频制式 支持NTSC或PAL格式 图像分辨率 PAL： 704×576、704×288、352×288、320×240 NTSC：704×480、704×240、352×240、320×240 视频编码尺寸 D1: 704×576，Half D1: 704×288 CIF: 352×288 QCIF: 176*144 画面延迟 小于200毫秒(局域网) 视频输入 2路复合视频信号(cvbs)接口，物理接口：1.0Vp-p/75Ω/BNC接口； 帧率 25帧/秒(P制),30帧/秒（N制）      （向下可调） 音频 音频压缩标准 语音G.711、对讲G.722 音频压缩码率 64Kbps 音频输入 2路BNC接口输入，1路麦克风输入 音频输出 耳机输出 报警   报警类型 移动侦测、视频丢失、遮挡报警，报警联动输出 报警触发 触发条件：时间/报警输入/视频移动 视频丢失动作：继电器输出控制外围设备 报警输入 4路报警输入（信号量） 报警输出 4路报警输出（开关量） 报警预录像 支持预录 功能及性能 通讯接口 RJ45 10M/100M自适应以太网口、RS485口 支持的协议 TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、DHCP、PPPOE、UPNP、SMTP、FTP、SIP[定制或平台支持]、DDNS、DNS、RTMP、PPTP(VPN) 嵌入式WEB服务 支持IE浏览、配置、升级 动态域名 内置动态域名客户端，配置成为二级域名方便动态IP用户使用 手机监控 可选支持 安全性 三层密码保护 建议支持用户数量 5（1路图像） 一般规范 电源 DC12V 工作温度 -10 ~ 70 ℃ 工作湿度 85%RH以下

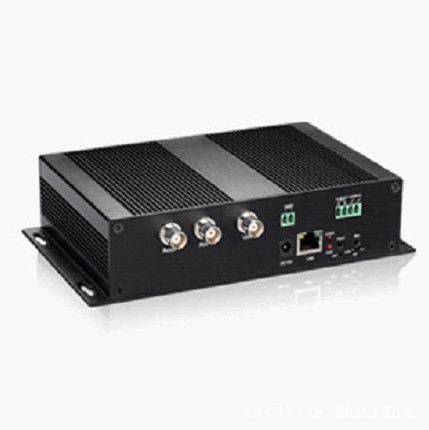

一、产品简介 XDY-JM-D01B网络视频解码器采用嵌入式 LINUX操作系统，支持多种网络协议；H.264 解码，支持D1 分辨率，图像输出清晰，可通过网络连接鑫鼎源所有 H.264 网络视频编码器，解码输出视频信号；具备报警 I/O、语音双向对讲、透明串口等功能；支持键盘控制，功能完善，稳定可靠，适合于绝大多数要求图像解码上电视墙的网络视频监控场合。     二、功能特性 n 高性能 SOC处理芯片，稳定可靠，极低功耗  n 支持 D1 解码，用户可以根据实际使用情况选择单画面或者轮循监视  n 支持 485 接口的键盘的使用，通过该接口，用户可以控制 GUI菜单及连接视频服务器端的云台功能  n 该产品具有画面联动放大功能，如果系统参数设置了联动放大，则当编码器有报警信息时，报警画面会放大显示  n 支持 H.264视频解码，支持 D1、Half-D1、CIF 分辨率  n 支持双向语音对讲，音频支持 G.711、G.722解码，对讲功能采用 G.722编码  n 支持解码器管理软件、遥控器及键盘控制设备      三、规格参数 项   目 规 格 与 参 数 视频图像 视频制式 支持NTSC或PAL格式 视频输出方式 模拟视频输出 视频解码尺寸 D1: 704×576，CIF: 352×288 视频解码格式 H.264 画面延迟 小于200毫秒（局域网） 音频 音频压缩标准 语音G.711、对讲G.722 音频输入 1路BNC接口输入 音频输出 1路BNC接口输出 音频 双向语音对讲 报警 报警输入 1 路报警输入（信号量） 报警输出 1 路报警输出（开关量） 接口 通讯接口 RJ45 10M/100M自适应以太网口、RS485口 功能及性能 支持的协议 TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、DHCP、PPPOE、UPNP、SMTP、FTP、SIP、DDNS、DNS、RTMP、PPTP(VPN) 嵌入式GUI 操作直观、便捷 输入法支持 输入法支持 多服务器轮询 支持通道选择及可编程控制通道巡检 一般规范 电源 DC12V/3A 工作温度 -10 ~ 70 ℃ 工作湿度 85%RH以下 净重（KG） 0.63

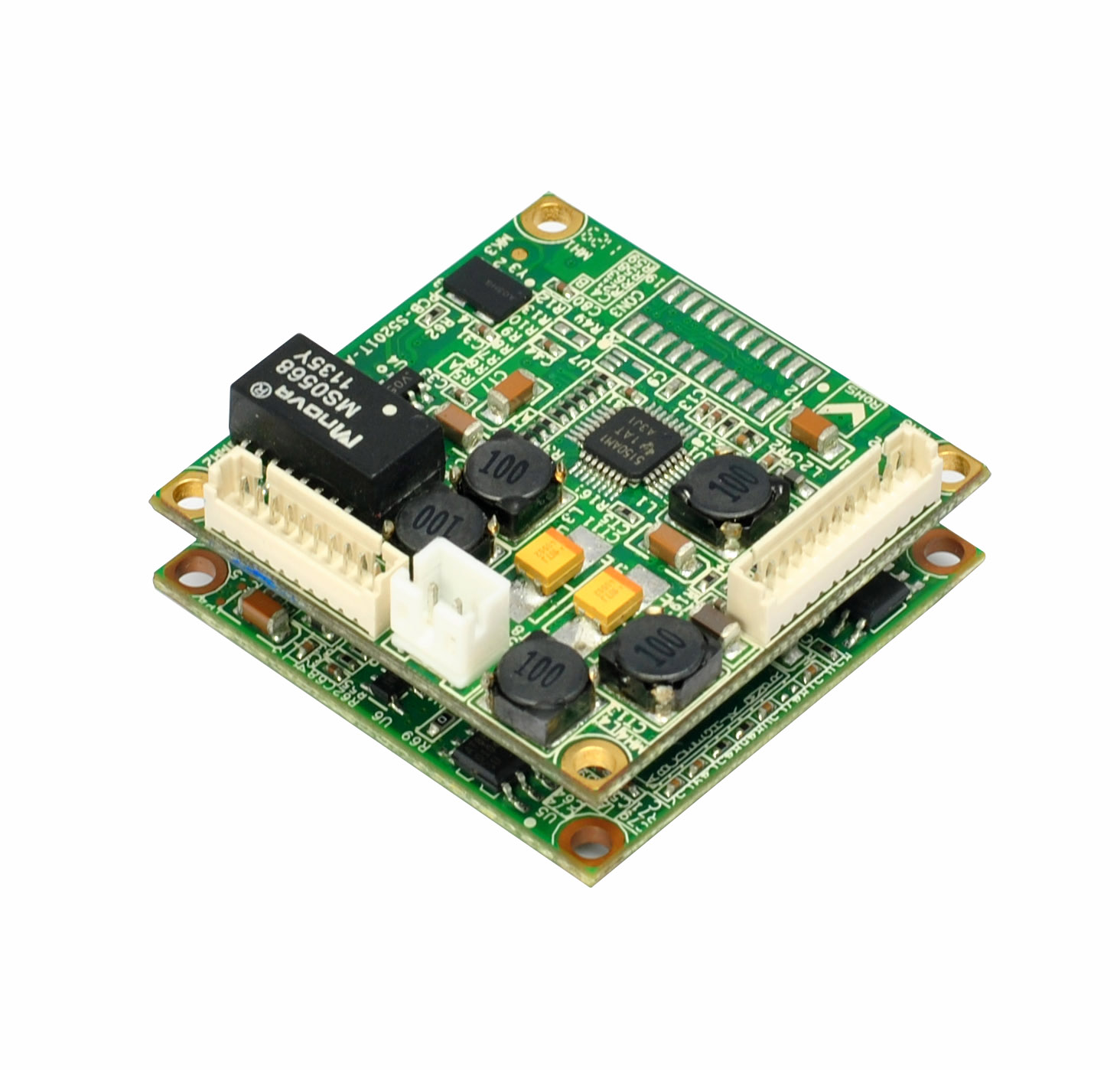

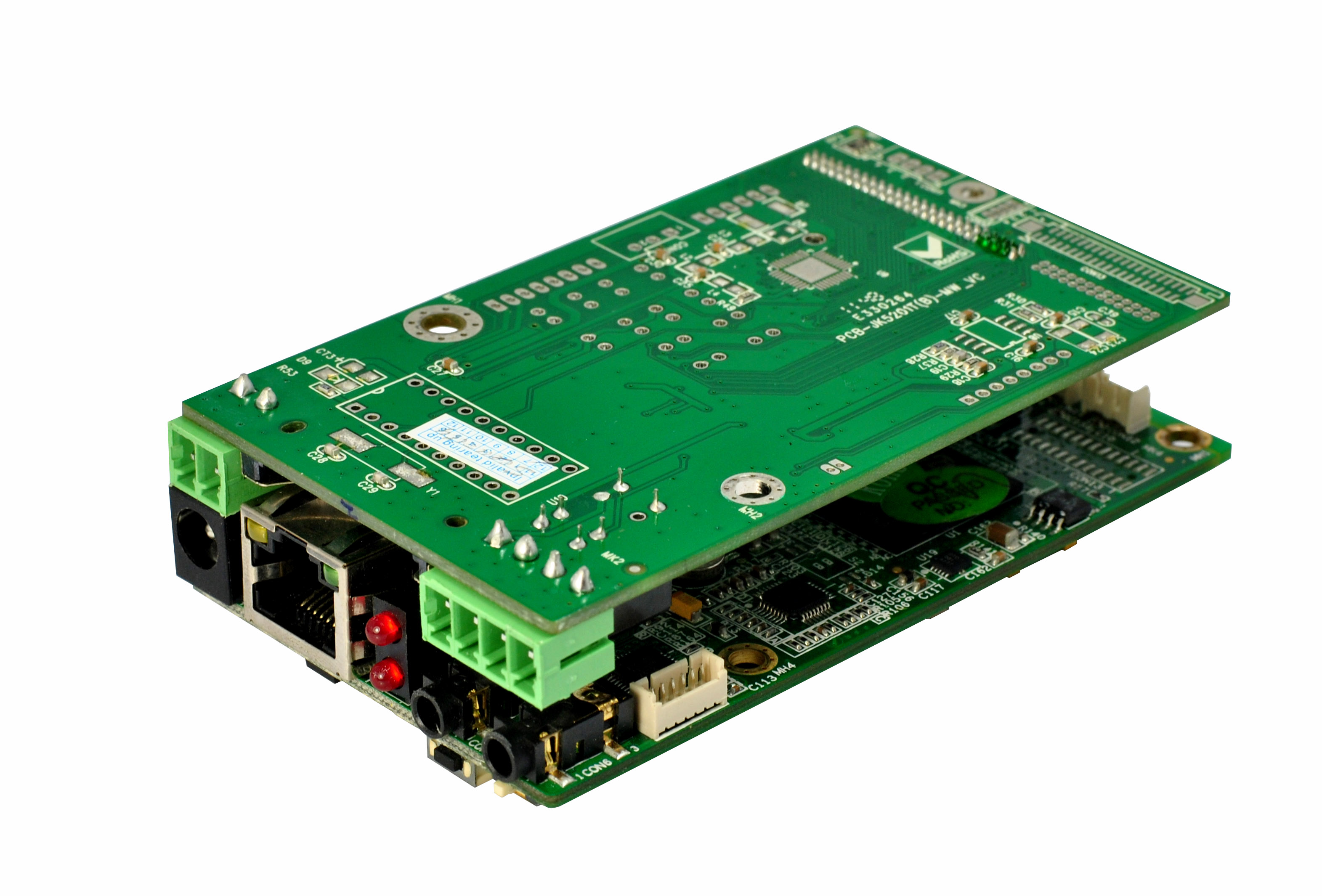

一、 产品简介 XDY3512-S网络编码板支持D1分辨率（704*576），高集成度的SOC处理器，极低功耗，超强稳定；支持H.264/MJPEG压缩算法，保证图像质量的同时有效降低网络带宽占用；强大的网络功能，支持RTSP、VLC流媒体协议，支持录像FTP上传；可选支持手机监控，安全使用更有保障；为录像存储提供更便利的方式和更可靠的保障。 二、 产品主要特性 n 支持704*576、704*288、352*288、320*240、176*144分辨率 n 支持H.264、MJPEG图像压缩编码 n 支持无线传输和前段SD卡存储(二选其一) n 支持PTZ控制、双向对讲、三级用户权限，功能完善 n 支持任意云台协议：可自定义云台协议文件进行升级更新 n 双向语音对讲支持外接音频输入、输出 n 网络协议完备，支持RTSP、VLC（PS/TS）流媒体协议       三、产品参数 参数/型号 XDY3512-S 压缩标准 视频压缩标准 H.264/MJPEG 压缩输出码率 32K～4Mbps 音频压缩标准 G.711 音频输出码率 64Kbps 图像 图像尺寸 704*576；704*288；352*288；320*240；176*144 最大帧率 PAL制式25帧/秒  NTSC制式30帧/秒 功能 网络协议 PPPoE、DHCP、TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、UPNP、SMTP、FTP、SIP、DDNS、DNS  移动侦测 支持 区域屏蔽 支持 串行接口 1个RS-485接口（可用于云台控制或透明传输） 一般规范 工作温度 -10℃～65℃ 工作湿度 85%RH 以下 电源 DC12V 功耗

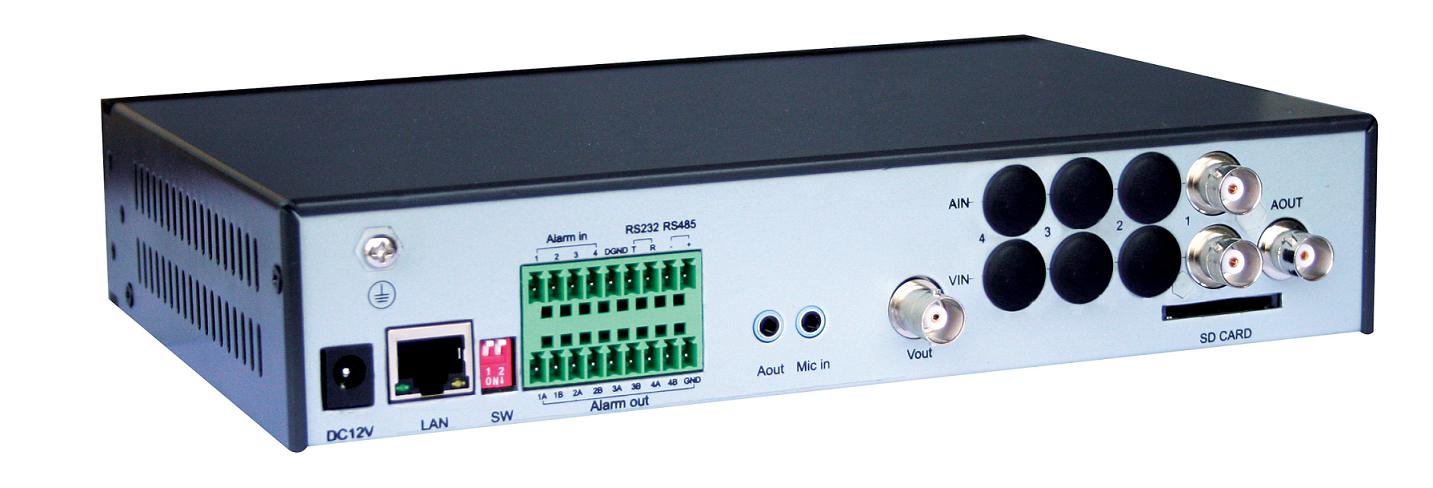

一、产品简介 XDY-BM-D01A网络视频编码器采用嵌入式 LINUX操作系统，网络功能强大完备，支持 PPPOE、UPNP、FTP上传、E-mail报警发送等；图像压缩采用 H.264 编码，支持 D1 分辨率，图像更清晰、码率更小，画质优势非常明显；支持USB、SD 卡、SATA硬盘等多种本地存储，前端录像更有保障；视频环出功能方便安装维护，完善的防雷、防静电设计更大大提高设备的安全性。各方面性能优异、功能完善、稳定可靠，适用于绝大多数有较高图像分辨率（D1）要求的网络视频监控场合。   二、功能特性 n 采用 H.264 视频压缩技术，压缩比高，且处理非常灵活 n 支持 PPPoE、DHCP、TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、UPNP、SMTP、FTP、SIP、DDNS、DNS、RTMP、PPTP(VPN) 协议  n 扩展功能丰富，支持 SATA硬盘接口、USB接口、SD卡接口   n 可选支持手机远程监控  n 可选支持 3G 网络接入  n 支持 OSD，日期和时间可以设置  n 支持数字水印（WATERMARK）技术  n 支持 D1、 2CIF、 CIF、 QVGA 、QCIF分辨率  n 支持 1 路视频信号，可实时每秒 25 帧独立压缩，支持变码率、变帧率设置，在设定视频图像质量的同时，也可限定视频图像的压缩码流  n 支持视频、报警、语音数据，内置 WEB Server，支持 IE 访问  n 可选支持无线 WLAN(802.11g) ，支持网络搜索功能、支持 WEP/WPA/WPA2 加密方式  n 4 路报警输入（信号量），4 路报警输出（开关量）；报警预录功能 5秒,支持报警上传 n 画面延迟小于 200 毫秒（局域网）  n 支持动态域名、局域网、广域网访问  n 语音对讲：双向语音对讲，单向语音广播  n 支持双码流，网络传输与本地存储完全独立   n PTZ 控制功能：云台的控制，支持众多解码器协议  n 视频码率 32Kbps~4Mbps连续可调  n 支持完全透明的 RS232 和 RS485 接口，RS485 支持单向网络透明通道连接，客户端可以通过网络摄像机的透明通道控制串行设备  n 支持图像抓拍、录像  三、规格参数   项  目 规 格 与 参 数 视频图像 视频压缩方式 H.264  1路通道独立编码 视频制式 支持NTSC或PAL格式 帧率 25帧/秒(P制),30帧/秒（N制）       （向下可调） 视频编码尺寸 D1: 704×576，Half D1: 704×288 CIF: 352×288 QVGA: 320×240 视频压缩码率 32Kbps-4Mbps 视频输入 1路复合视频信号(cvbs)接口，物理接口：1.0Vp-p/75Ω/BNC接口； 视频输出 1路模拟视频接口，物理接口：1.0Vp-p/75Ω/BNC接口 图像分辨率 PAL： 704×576、704×288、352×288、320×240 NTSC：704×480、704×240、352×240、320×240 图像调节 亮度、对比度、色度、饱和度，图像质量级别调节 画面延迟 小于200毫秒(局域网) 音频 音频压缩标准 语音G.711、对讲G.722 音频压缩码率 64Kbps 音频输入 1路BNC接口输入，麦克风输入 音频输出 1路BNC接口输出，耳机输出 报警 报警类型 移动侦测、视频丢失、遮挡报警，报警联动输出 报警触发 触发条件：时间/报警输入/视频移动 视频丢失动作：继电器输出控制外围设备。 报警输入 4路报警输入（信号量） 报警输出 4路报警输出（开关量） 报警预录像 支持预录 接口 通讯接口 RJ45 10M/100M自适应以太网口、RS232口、RS485口，支持透明读写 其它接口 USB接口、SD卡接口   功能及性能 支持的协议 TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、DHCP、PPPOE、UPNP、SMTP、FTP、SIP、DDNS、DNS、RTMP、PPTP(VPN) 嵌入式WEB服务 支持IE浏览、配置、升级 动态域名 内置动态域名客户端，配置成为二级域名方便动态IP用户使用 手机监控 可选支持 安全性 三层密码保护 建议支持用户数量 5（1路图像） 一般规范 电源 小型机箱：DC12V/2A         工作温度 -10~ 70 ℃ 工作湿度 85%RH以下

一、产品简介      XDY3512H-C2是鑫鼎源新一代高清视音频编码模块，高集成度的SOC处理器，极低功耗，超强稳定；强大的网络功能，支持录像FTP上传、报警发送；支持手机监控；支持720P@60HZ,720P@50HZ分辨率；H.264、MJPEG压缩算法，保证图像质量的同时有效降低低网络带宽占用；体积小巧、功能齐全，极易嵌入网络摄像机中。   二、功能特性 Ø 标准H.264视频压缩格式 Ø 标准G.711音频压缩格式 Ø 支持720P@60HZ,720P@50HZ图像分辨率 Ø 支持密码认证，3级权限识别 Ø 支持4级浪涌（冲击）抗扰 Ø 嵌入式WEB服务支持IE 5.5以上版本访问 Ø 可选支持双码流 Ø 可选定码率或变码率，码率H.264 1000kbps至8000kbps可调,MJPEG 1024至16000kbps可调 Ø 支持报警触发及动作 三、技术参数     项    目 规  格  与  参  数 视频压缩格式 H．264 视频制式 支持720P@60HZ,720P@50HZ图像分辨率 最大帧率 50Hz最大帧率25帧，60Hz最大帧率30帧     音频压缩标准 G.711 网络接口 RJ45（Ethernet 10/100Mbps） 音频接口 麦克风或线性输入（选配）,耳机输出 字符叠加 时间显示，码率显示，自定义字符显示 视频流 可选定码率或变码率，码率H.264 1000kbps至8000kbps可调,MJPEG 1024至16000kbps可调 网络协议 TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、DHCP、PPPOE、UPNP、SMTP、FTP、SIP（需要定制）、DDNS、DNS 安全性 密码认证，3级权限级别 触发事件及动作 触发：移动侦测/视频丢失/继电器输入 动作：录像/报警/召回预置位/继电器输出 DDNS、PPPoE注册 支持 嵌入式WEB服务 支持IE5.5以上版本访问 图像调节 亮度；色差分量调节 隐私遮挡 支持4个区域 浪涌（冲击）抗扰力 GB/T17626.5-1999  4级 工作环境 -35℃～＋65℃、＜90%RH 手机监控 可选支持 电源 DC12V 功率 ≤5W

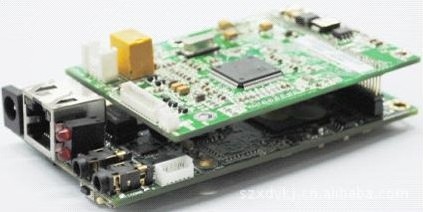

一、 产品简介      XDY3512H-C1高清网络模组采用百万像素CMOS，支持高清分辨率720P（1280*720），充分满足高清图像的应用需求；高集成度的SOC处理器，极低功耗，超强稳定；支持H.264/MJPEG压缩算法，保证图像质量的同时有效降低网络带宽占用；强大的网络功能，支持RTSP、VLC流媒体协议，支持录像FTP上传、报警E-mail发送，支持手机远程监控；支持WIFI无线网络搜索、接入，支持WEP/WPA/WPA2无线加密方式，安全使用更有保障；支持POE供电方式，工程部署更简捷便利；支持SD卡前端存储，为录像存储提供更便利的方式和更可靠的保障。 二、 产品主要特性 n 支持高清分辨率1280*720，支持1024*768、800*600分辨率 n 支持H.264、MJPEG图像压缩编码 n 支持PTZ控制、报警I/O、双向对讲、三级用户权限，功能完善 n 支持任意云台协议：可自定义云台协议文件进行升级更新 n 双向语音对讲支持外接音频输入、输出 n 网络协议完备，支持RTSP、VLC流媒体协议 n 支持WIFI无线传输，支持网络搜索功能、支持WEP/WPA/WPA2加密方式 n 支持POE供电 n 支持前端SD卡存储 三、 产品参数 传感器类型 1/2.5-type CMOS 1/2.5-type CMOS 有效像素 1280(水平)×720(垂直) 1280(水平)×720(垂直) 曝光控制 自动 自动 最低照度 1.0 lx (50 IRE, F1.8) 1.0 lx (50 IRE, F1.8) 快门速度 1/2 to 1/4,000 sec. 1/2 to 1/4,000 sec. 增益控制 自动（高,中,低,关闭，共4档） 自动（高,中,低,关闭，共4档） 白平衡 自动，关闭 自动，关闭 信噪比 50dB 50dB 水平翻转 支持 支持 垂直翻转 支持 支持 彩转黑 支持 支持 镜头是否可选 是 是 压缩标准 视频压缩标准 H.264/MJPEG H.264/MJPEG 压缩输出码率 1M～8Mbps/1M～20Mbps 1M～8Mbps/1M～20Mbps 音频压缩标准 G.711 G.711 音频输出码率 64Kbps 64Kbps 图像 最大图像尺寸 1280×720(720P);1024×768(XGA);800×600(SVGA);  1280×720(720P);1024×768(XGA);800×600(SVGA);  最大帧率 30帧/秒 30帧/秒 功能 手机监控 支持 支持 网络协议 PPPoE、DHCP、TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、UPNP、SMTP、FTP、SIP、DDNS、DNS  PPPoE、DHCP、TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、UPNP、SMTP、FTP、SIP、DDNS、DNS  移动侦测 支持 支持 区域屏蔽 支持 支持 SD卡本地存储 可选 可选 WIFI(可选大功率WIFI模块)   支持协议:802.11 b,802.11 g 支持加密: wep64,wep128,wpa,wpa2 无线功率:13dbm(54M)(大功率模块无线功率20dbm/54M) 无线距离:

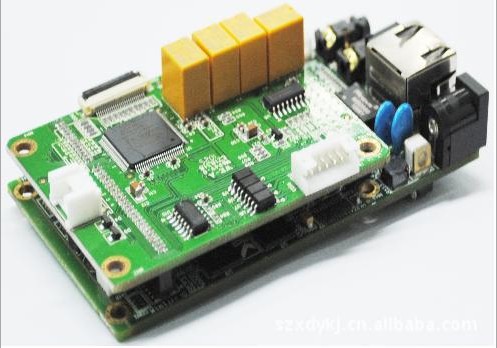

  一、 产品简介   XDY3512-AM网络模块采用高集成度的SOC处理器，极低功耗，超强稳定；支持H.264/MJPEG压缩算法，保证图像质量的同时有效降低网络带宽占用；强大的网络功能，支持RTSP、VLC流媒体协议，支持录像FTP上传、报警E-mail发送，支持手机远程监控；支持WIFI无线网络搜索、接入，支持WEP/WPA/WPA2无线加密方式，安全使用更有保障；支持POE供电方式，工程部署更简捷便利；支持SD卡前端存储，为录像存储提供更便利的方式和更可靠的保障。 二、 产品主要特性 n 支持H.264、MJPEG图像压缩编码 n 支持PTZ控制、报警I/O、双向对讲、三级用户权限，功能完善 n 支持任意云台协议：可自定义云台协议文件进行升级更新 n 双向语音对讲支持外接音频输入、输出 n 网络协议完备，支持RTSP、VLC（PS/TS）流媒体协议 n 支持3G无线传输接口 n 支持WIFI无线传输接口，支持网络搜索功能、支持WEP/WPA/WPA2加密方式 n 支持POE供电 n 支持前端SD卡存储接口   三、 产品参数 参数/名称 XDY3512-AM网络模块 压缩标准 视频压缩标准 H.264/MJPEG 压缩输出码率 1M～8Mbps/1M～20Mbps 音频压缩标准 G.711 音频输出码率 64Kbps 图像 最大图像尺寸 1280×720(720P)  最大帧率 30帧/秒 功能   手机监控 支持 网络协议 PPPoE、DHCP、TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、UPNP、SMTP、FTP、SIP、DDNS、DNS  移动侦测 支持 区域屏蔽 支持 SD卡本地存储 支持 WIFI(可选大功率WIFI模块) 支持协议:802.11 b,802.11 g 支持加密: wep64,wep128,wpa,wpa2 无线功率:13dbm(54M)(大功率模块无线功率20dbm/54M) 无线距离:
