一、产品简介 VBD-S4000系列数字视频光端机可在一根光纤上实现可达4路视频、1路以太网、8路双向音频或8路电话、2路双向RS485或RS422标准数据传输通道。产品的优化设计保证了在各种恶劣环境下的高可靠性运行。即插即用的设计使得安装更加方便，无需任何光或电的调节。各种状态指示灯提供了快速的系统诊断功能。 二、主要功能与特点 ●可提供4路视频 ●1路以太网 ●8路音频 ●8路电话 ●2路双向RS422或RS485 ●以太网接口10M/100M自适应，全/半双工自适应，交叉线/直连线自适应 ●语音接口支持来电显示和反极性记费功能，支持各个站点的相互放号功能 ●光纤接口FC/SC可选，单纤传输 ●安装简易，无需调节 三、技术指标 图象 ●视频标准: PAL/NTSC/SECAM ●信号输入：1Vp-p (75ohms非平衡) ●频宽: 8MHz ●微分增益: < 1% ●平坦度： 67dB (加权) 音频 ●方向：双向 ●数字采样: 16bit @ 48k ●频宽: 10Hz~24KHz ●最大输入输出电压：2Vp-p ●信噪比 (SNR): >75 dB FXS电话接口 ●振铃电压：75V ●振铃频率：25Hz ●二线输入阻抗：600Ω（摘机） ●回损：40db FXO交换机接口 ●振铃检测电压：35V ●振铃检测频率：17Hz-60Hz ●二线输入阻抗：600Ω（摘机） ●回损：40db 数据 ●方向：双向 ●带宽: 180Kbps ●标准: RS-232/RS-422/RS-485 ●误码率： 100,000 hours ●工作温度：-30oC ~ +70oC ●存储温度：-40oC ~ +85oC ●工作湿度：0% to 95%,无凝露 外形尺寸和重量 ●260mm x 137mm x 37mm 电源 ●DC 5V 指示灯 ●电源指示灯 ●光链路指示灯 ●数据通信指示灯 ●视频输入输出状态指示灯 ●以太网指示灯 连接器 ●光学接口：FC ●图像接口：BNC (镀金中芯) ●音频接口：RJ45 ●数据接口：RJ45 ●以太网接口：RJ45 四、订货信息 VBD-S4V 4路正向视频光端机 VBD-S4V1D 4路正向视频1路数据光端机 VBD-S4V1D1A 4路正向视频1路数据1路音频光端机 VBD-S4V1D1A1E 4路正向视频1路数据1路音频1路以太网光端机

一、产品简介 VBD-S2000系列数字视频光端机可在一根光纤上实现可达2路视频、1路以太网、8路双向音频或8路电话、2路双向RS485或RS422标准数据传输通道。产品的优化设计保证了在各种恶劣环境下的高可靠性运行。即插即用的设计使得安装更加方便，无需任何光或电的调节。各种状态指示灯提供了快速的系统诊断功能。 二、主要功能与特点 ●可提供2路视频 ●1路以太网 ●8路音频口 ●8路电话 ●2路双向RS422或RS485 ●以太网接口10M/100M自适应，全/半双工自适应，交叉线/直连线自适应 ●语音接口支持来电显示和反极性记费功能，支持各个站点的相互放号功能 ●光纤接口FC/SC可选，单纤传输 ●安装简易，无需调节 三、技术指标 图象 ●视频标准: PAL/NTSC/SECAM ●信号输入：1Vp-p (75ohms非平衡) ●频宽: 8MHz ●微分增益: < 1% ●平坦度： 67dB (加权) 音频 ●方向：双向 ●数字采样: 16bit @ 48k ●频宽: 10Hz~24KHz ●最大输入输出电压：2Vp-p ●信噪比 (SNR): >75 dB FXS电话接口 ●振铃电压：75V ●振铃频率：25Hz ●二线输入阻抗：600Ω（摘机） ●回损：40db FXO交换机接口 ●振铃检测电压：35V ●振铃检测频率：17Hz-60Hz ●二线输入阻抗：600Ω（摘机） ●回损：40db 数据 ●方向：双向 ●带宽: 180Kbps ●标准: RS-232/RS-422/RS-485 ●误码率： 100,000 hours ●工作温度：-30oC ~ +70oC ●存储温度：-40oC ~ +85oC ●工作湿度：0% to 95%,无凝露 外形尺寸和重量 ●260mm x 137mm x 37mm 电源 ●DC 5V 指示灯 ●电源指示灯 ●光链路指示灯 ●数据通信指示灯 ●视频输入输出状态指示灯 ●以太网指示灯 连接器 ●光学接口：FC ●图像接口：BNC (镀金中芯) ●音频接口：RJ45 ●数据接口：RJ45 ●以太网接口：RJ45 四、订货信息 VBD-S2V 2路正向视频光端机 VBD-S2V1D 2路正向视频1路数据光端机 VBD-S2V1D1A 2路正向视频1路数据1路音频光端机 VBD-S2V1D1A1E 2路正向视频1路数据1路音频1路以太网光端机

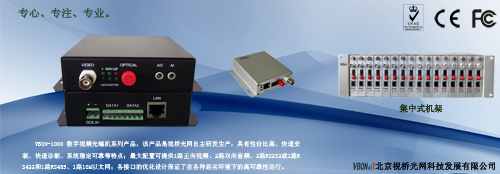

    一、产品介绍 VBD-S1000系列数字视频光端机可在一根光纤上传输1路视频、1路双向立体声音频、1路以太网、2路RS232、RS485或RS422标准数据传输通道。产品的优化设计保证了在各种恶劣环境下的高可靠性运行。即插即用的设计使得安装更加方便，无需任何光或电的调节。各种状态指示灯提供了快速的系统诊断功能。 二、功能特点 ●具备完全自主知识产权 ●数字非压缩传输 ●视频采用8/10位数字编码 ●彩色图像信号 ●高质量实时传输 ●10 Hz -24 kHz 声音频宽 ●完全兼容NTSC, PAL, SECAM制式图像 ●可传输RS232, RS485, RS422标准数据 ●可同时传输以太网信号 ●指示灯能帮助对系统故障做出快速诊断 ●在各种户外条件下的高可靠性 ●支持网管功能 ●安装简易，无需调节 三、技术参数 图象 ●视频标准: PAL/NTSC/SECAM ●信号输入：1Vp-p (75ohms非平衡) ●频宽: 8MHz ●微分增益: < 1% ●平坦度： 67dB (加权) 音频 ●方向：双向 ●数字采样: 16bit @ 48k ●频宽: 10Hz~24KHz ●最大输入输出电压：2Vp-p ●信噪比 (SNR): >75 dB 数据 ●方向：双向 ●带宽: 180Kbps ●标准: RS-232/RS-422/RS-485 ●误码率： 100,000 hours ●工作温度：-30oC ~ +70oC ●存储温度：-40oC ~ +85oC ●工作湿度：0% to 95%,无凝露 外形尺寸和重量 ●125mm x 100mm x 30mm 电源 ●DC 5V 指示灯 ●电源指示灯 ●光链路指示灯 ●数据通信指示灯 ●视频输入输出状态指示灯 ●以太网指示灯 连接器 ●光学接口：FC ●图像接口：BNC (镀金中芯) ●音频接口：φ3.5立体声插头 ●数据接口：3.96接插线端子 ●以太网接口：RJ45   四、订货信息 VBD-S1V 1路正向视频光端机 VBD-S1V1D 1路正向视频1路数据光端机 VBD-S1V1D1A 1路正向视频1路数据1路音频光端机 VBD-S1V1D1A1E 1路正向视频1路数据1路音频1路以太网光端机
