1路视频+1路反向485数据光端机

1、产品简介 VBD-E1000系列产品提供给用户在一根光纤上实现可达1路图像传输、1路RS485标准数据传输通道。产品的优化设计保证了在各种恶劣环境下的高可靠性运行。即插即用的设计使得安装更加方便，无需任何光或电的调节。 2、主要功能与特点视频采用8位数字编码彩色图像信号高质量实时传输完全兼容NTSC, PAL, SECAM制式图像光学动态范围宽，无需光学调节在各种户外条件下的高可靠性指示灯能帮助对系统故障做出快速诊断可传输RS485标准数据 3、技术指标 3.1图象视频标准: PAL/NTSC/SECAM 信号输入：1Vp-p (75ohms非平衡) 频宽: 10KHz ~ 7.5MHz 微分增益: < 1% 平坦度： 67dB (加权) 3.2数据方向：反向带宽: 180Kbps 标准: RS-232/RS-422/RS-485 误码率：

产品概述

技术参数

2路视频+1路反向485数据光端机

一、产品简介 VBD-E2000系列数字视频光端机可在一根光纤上实现可达2路视频、4路双向音频或4路电话、2路双向RS485或RS232标准数据传输通道。产品的优化设计保证了在各种恶劣环境下的高可靠性运行。即插即用的设计使得安装更加方便，无需任何光或电的调节。各种状态指示灯提供了快速的系统诊断功能。二、主要功能与特点 ●可提供2路视频 ●4路音频 ●4路电话 ●2路双向RS232或RS485 ●语音接口支持来电显示和反极性记费功能，支持各个站点的相互放号功能 ●光纤接口FC/SC可选，单纤传输 ●安装简易，无需调节三、技术指标图象 ●视频标准: PAL/NTSC/SECAM ●信号输入：1Vp-p (75ohms非平衡) ●频宽: 8MHz ●微分增益: < 1% ●平坦度： 67dB (加权) 音频 ●方向：双向 ●数字采样: 16bit @ 48k ●频宽: 10Hz~24KHz ●最大输入输出电压：2Vp-p ●信噪比 (SNR): >75 dB FXS电话接口 ●振铃电压：75V ●振铃频率：25Hz ●二线输入阻抗：600Ω（摘机） ●回损：40db FXO交换机接口 ●振铃检测电压：35V ●振铃检测频率：17Hz-60Hz ●二线输入阻抗：600Ω（摘机） ●回损：40db 数据 ●方向：双向 ●带宽: 180Kbps ●标准: RS-232/RS-422/RS-485 ●误码率： 100,000 hours ●工作温度：-30oC ~ +70oC ●存储温度：-40oC ~ +85oC ●工作湿度：0% to 95%,无凝露外形尺寸和重量 ●220mm x 137mm x 37mm 电源 ●DC 5V 指示灯 ●电源指示灯 ●光链路指示灯 ●数据通信指示灯 ●视频输入输出状态指示灯 ●以太网指示灯连接器 ●光学接口：FC ●图像接口：BNC (镀金中芯) ●音频接口：RJ45 ●数据接口：RJ45 四、订货信息 VBD-E2V 2路正向视频光端机 VBD-E2V1D 2路正向视频1路数据光端机 VBD-E2V1D1A 2路正向视频1路数据1路音频光端机

产品概述

技术参数

1/2/4/8/16/32路电话光端机

1．概述 VBB-30PCM综合业务复用器是北京视桥光网科技发展有限公司采用自主知识产权的大规模集成电路，应用时分复用技术，将以太网信号和E1信号混合编码后在一对光纤上传输。实现10/100M以太网业务、E1业务、话路业务、V35业务、RS232业务、二/四线等混合传输。该机采用19英寸、1U机框设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。 2．主要功能与特点提供2路线速10/100M自适应以太网口，全双工/半双工自适应；提供32个用户接口；用户接口可配置电话、RS232/RS485/RS422数据、音频接口、开关量、网络、E1等业务。电源为DC-48V或AC 220V；提供透明RS232数据通道，速率为300-19.2Kbit/s自适应；无中继传输距离大于40公里，最大120公里 3．技术指标 3.1 光接口波长：1310nm（标准机型）或1550nm 发送功率：≥－12dBm 接收灵敏度：≤－37dBm(BER≤10-11) 接口方式：FC（标准机型）或SC以及单纤 3.2 E1接口设备有4路E1接口，符合G.703建议速率：2048Kb/s ±50ppm 码型：HDB3 阻抗：75Ω（非平衡）或120Ω（平衡）抖动：符合G.742 G.823建议输入口允许衰减： 0～6dB E1接头：CC4B适配器 3.3 以太网接口支持线速10Base-T/100Base-T,全双工/半双工自适应符合IEEE802.3/IEEE802.3u标准使用标准RJ45插头 3.4 RS232接口 RS232接口速率为300--19.2Kbit/s波特率自适应，DCE方式 3.5 RS-232（V.24）串口接口特性接口方式: RS-232 接口电平：RS-232电平接口连接器为：RJ-45 接口速率为：低于57.6Kbps的异步数据 3.6 话路接口及信令交换侧摘机阻抗： < 500Ω 挂机阻抗： > 10KΩ 用户侧环路阻抗： ≤2000Ω（包括话机）空闲电路电压 ≤ 50V 环路电流： 25mA 摘机门限： 8mA 极性反转时延： < 50ms 拨号：脉冲拨号单脉冲失真< 5ms 带内音频拨号总失真满足话音接口特性摘机时延： < 100ms 铃流：远端(FXS)铃流发生器频率： 25 Hz±3 Hz 幅度： 75V±5Vrms 铃流时延 < 50ms 输出总功率 ≤ 10W（以机箱为单位）局端(FXO)铃流检测幅度范围：最小38Vrms 话音接口阻抗： 600Ω或三元件复式阻抗音频范围： 300-3400 Hz 编码律： CCITT建议G.711 A律二线接口电平：二线发 0dBr 二线收 -3.5dBr 四线接口电平：四线发 0dBr 四线收 0dBr 回损： 300-600 Hz > 12dB 600-3400 Hz > 15dB 频率响应： 300-3400 Hz （+0.5，-0.5dB）空噪： ≤-65dBm0p 增益： -45 dBm0——+3 dBm0（+0.5，-0.5dB）总信噪比：符合ITU G.713样板如图所示模拟（四线至四线或二线至二线）信道的信号/总失真与输入电平的关系 2/4线接口规范：压缩率： ITU G.711中A律阻抗：平衡600Ω 音频范围: 300Hz―3400Hz 回波损耗：不低于18Db 3.7 功耗整机功耗＜15W 3.8 工作环境工作温度： -30～70℃ 相对湿度： ≤95%（25℃时）大气压力： 70～106Kpa

产品概述

技术参数

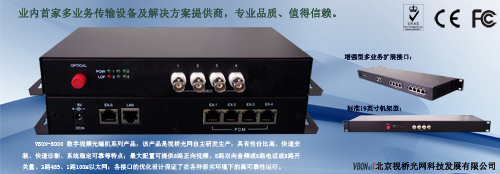

VBD-S4000系列综合型数字视频光端机

一、产品简介 VBD-S4000系列数字视频光端机可在一根光纤上实现可达4路视频、1路以太网、8路双向音频或8路电话、2路双向RS485或RS422标准数据传输通道。产品的优化设计保证了在各种恶劣环境下的高可靠性运行。即插即用的设计使得安装更加方便，无需任何光或电的调节。各种状态指示灯提供了快速的系统诊断功能。二、主要功能与特点 ●可提供4路视频 ●1路以太网 ●8路音频 ●8路电话 ●2路双向RS422或RS485 ●以太网接口10M/100M自适应，全/半双工自适应，交叉线/直连线自适应 ●语音接口支持来电显示和反极性记费功能，支持各个站点的相互放号功能 ●光纤接口FC/SC可选，单纤传输 ●安装简易，无需调节三、技术指标图象 ●视频标准: PAL/NTSC/SECAM ●信号输入：1Vp-p (75ohms非平衡) ●频宽: 8MHz ●微分增益: < 1% ●平坦度： 67dB (加权) 音频 ●方向：双向 ●数字采样: 16bit @ 48k ●频宽: 10Hz~24KHz ●最大输入输出电压：2Vp-p ●信噪比 (SNR): >75 dB FXS电话接口 ●振铃电压：75V ●振铃频率：25Hz ●二线输入阻抗：600Ω（摘机） ●回损：40db FXO交换机接口 ●振铃检测电压：35V ●振铃检测频率：17Hz-60Hz ●二线输入阻抗：600Ω（摘机） ●回损：40db 数据 ●方向：双向 ●带宽: 180Kbps ●标准: RS-232/RS-422/RS-485 ●误码率： 100,000 hours ●工作温度：-30oC ~ +70oC ●存储温度：-40oC ~ +85oC ●工作湿度：0% to 95%,无凝露外形尺寸和重量 ●260mm x 137mm x 37mm 电源 ●DC 5V 指示灯 ●电源指示灯 ●光链路指示灯 ●数据通信指示灯 ●视频输入输出状态指示灯 ●以太网指示灯连接器 ●光学接口：FC ●图像接口：BNC (镀金中芯) ●音频接口：RJ45 ●数据接口：RJ45 ●以太网接口：RJ45 四、订货信息 VBD-S4V 4路正向视频光端机 VBD-S4V1D 4路正向视频1路数据光端机 VBD-S4V1D1A 4路正向视频1路数据1路音频光端机 VBD-S4V1D1A1E 4路正向视频1路数据1路音频1路以太网光端机

产品概述

技术参数

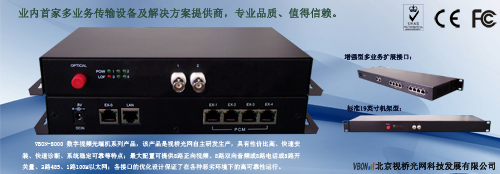

VBD-S2000系列综合型数字视频光端机

一、产品简介 VBD-S2000系列数字视频光端机可在一根光纤上实现可达2路视频、1路以太网、8路双向音频或8路电话、2路双向RS485或RS422标准数据传输通道。产品的优化设计保证了在各种恶劣环境下的高可靠性运行。即插即用的设计使得安装更加方便，无需任何光或电的调节。各种状态指示灯提供了快速的系统诊断功能。二、主要功能与特点 ●可提供2路视频 ●1路以太网 ●8路音频口 ●8路电话 ●2路双向RS422或RS485 ●以太网接口10M/100M自适应，全/半双工自适应，交叉线/直连线自适应 ●语音接口支持来电显示和反极性记费功能，支持各个站点的相互放号功能 ●光纤接口FC/SC可选，单纤传输 ●安装简易，无需调节三、技术指标图象 ●视频标准: PAL/NTSC/SECAM ●信号输入：1Vp-p (75ohms非平衡) ●频宽: 8MHz ●微分增益: < 1% ●平坦度： 67dB (加权) 音频 ●方向：双向 ●数字采样: 16bit @ 48k ●频宽: 10Hz~24KHz ●最大输入输出电压：2Vp-p ●信噪比 (SNR): >75 dB FXS电话接口 ●振铃电压：75V ●振铃频率：25Hz ●二线输入阻抗：600Ω（摘机） ●回损：40db FXO交换机接口 ●振铃检测电压：35V ●振铃检测频率：17Hz-60Hz ●二线输入阻抗：600Ω（摘机） ●回损：40db 数据 ●方向：双向 ●带宽: 180Kbps ●标准: RS-232/RS-422/RS-485 ●误码率： 100,000 hours ●工作温度：-30oC ~ +70oC ●存储温度：-40oC ~ +85oC ●工作湿度：0% to 95%,无凝露外形尺寸和重量 ●260mm x 137mm x 37mm 电源 ●DC 5V 指示灯 ●电源指示灯 ●光链路指示灯 ●数据通信指示灯 ●视频输入输出状态指示灯 ●以太网指示灯连接器 ●光学接口：FC ●图像接口：BNC (镀金中芯) ●音频接口：RJ45 ●数据接口：RJ45 ●以太网接口：RJ45 四、订货信息 VBD-S2V 2路正向视频光端机 VBD-S2V1D 2路正向视频1路数据光端机 VBD-S2V1D1A 2路正向视频1路数据1路音频光端机 VBD-S2V1D1A1E 2路正向视频1路数据1路音频1路以太网光端机

产品概述

技术参数

1路视频光端机

VB-V1100视频光端机可在一根光纤上传输1路视频、1路双向立体声音频、1路以太网、2路RS232、RS485或RS422标准数据传输通道。产品的优化设计保证了在各种恶劣环境下的高可靠性运行。即插即用的设计使得安装更加方便，无需任何光或电的调节。各种状态指示灯提供了快速的系统诊断功能。

产品概述

技术参数

4路视频光端机

VB-V4100提供给用户在一根光纤上传输4路正向视频、2路双向音频或4路电话或4路开关量、2路485或2路232数据。产品的优化设计保证了在各种恶劣环境下的高可靠性运行。即插即用的设计使得安装更加方便，无需任何光或电的调节。各种状态指示灯提供了快速的系统诊断功能。

产品概述

技术参数

4路视频+1路反向485数据光端机

一、产品简介 VBD-E4000系列数字视频光端机可在一根光纤上实现可达4路视频、4路双向音频或4路电话、2路双向RS485或RS232标准数据传输通道。产品的优化设计保证了在各种恶劣环境下的高可靠性运行。即插即用的设计使得安装更加方便，无需任何光或电的调节。各种状态指示灯提供了快速的系统诊断功能。二、主要功能与特点 ●可提供4路视频 ●4路音频 ●4路电话 ●2路双向RS232或RS485 ●语音接口支持来电显示和反极性记费功能，支持各个站点的相互放号功能 ●光纤接口FC/SC可选，单纤传输 ●安装简易，无需调节三、技术指标图象 ●视频标准: PAL/NTSC/SECAM ●信号输入：1Vp-p (75ohms非平衡) ●频宽: 8MHz ●微分增益: < 1% ●平坦度： 67dB (加权) 音频 ●方向：双向 ●数字采样: 16bit @ 48k ●频宽: 10Hz~24KHz ●最大输入输出电压：2Vp-p ●信噪比 (SNR): >75 dB FXS电话接口 ●振铃电压：75V ●振铃频率：25Hz ●二线输入阻抗：600Ω（摘机） ●回损：40db FXO交换机接口 ●振铃检测电压：35V ●振铃检测频率：17Hz-60Hz ●二线输入阻抗：600Ω（摘机） ●回损：40db 数据 ●方向：双向 ●带宽: 180Kbps ●标准: RS-232/RS-422/RS-485 ●误码率： 100,000 hours ●工作温度：-30oC ~ +70oC ●存储温度：-40oC ~ +85oC ●工作湿度：0% to 95%,无凝露外形尺寸和重量 ●220mm x 137mm x 37mm 电源 ●DC 5V 指示灯 ●电源指示灯 ●光链路指示灯 ●数据通信指示灯 ●视频输入输出状态指示灯 ●以太网指示灯连接器 ●光学接口：FC ●图像接口：BNC (镀金中芯) ●音频接口：RJ45 ●数据接口：RJ45 四、订货信息 VBD-E4V 4路正向视频光端机 VBD-E4V1D 4路正向视频1路数据光端机 VBD-E4V1D1A 4路正向视频1路数据1路音频光端机

产品概述

技术参数

8路视频+1路反向485数据光端机

1、产品简介 VBD-E8000系列产品提供给用户在一根光纤上实现可达8路图像传输、1路RS485标准数据传输通道。产品的优化设计保证了在各种恶劣环境下的高可靠性运行。即插即用的设计使得安装更加方便，无需任何光或电的调节。 2、主要功能与特点视频采用8位数字编码彩色图像信号高质量实时传输完全兼容NTSC, PAL, SECAM制式图像光学动态范围宽，无需光学调节在各种户外条件下的高可靠性指示灯能帮助对系统故障做出快速诊断可传输RS485标准数据 3、技术指标 3.1图象视频标准: PAL/NTSC/SECAM 信号输入：1Vp-p (75ohms非平衡) 频宽: 10KHz ~ 7.5MHz 微分增益: < 1% 平坦度： 67dB (加权) 3.2数据方向：反向带宽: 180Kbps 标准: RS-232/RS-422/RS-485 误码率：

产品概述

技术参数

16路视频+1路反向485数据光端机

1、产品简介 VBD-E16000系列产品提供给用户在一根光纤上实现可达16路图像传输、1路RS485标准数据传输通道。产品的优化设计保证了在各种恶劣环境下的高可靠性运行。即插即用的设计使得安装更加方便，无需任何光或电的调节。 2、主要功能与特点视频采用8位数字编码彩色图像信号高质量实时传输完全兼容NTSC, PAL, SECAM制式图像光学动态范围宽，无需光学调节在各种户外条件下的高可靠性指示灯能帮助对系统故障做出快速诊断可传输RS485标准数据 3、技术指标 3.1图象视频标准: PAL/NTSC/SECAM 信号输入：1Vp-p (75ohms非平衡) 频宽: 10KHz ~ 7.5MHz 微分增益: < 1% 平坦度： 67dB (加权) 3.2数据方向：反向带宽: 180Kbps 标准: RS-232/RS-422/RS-485 误码率：
