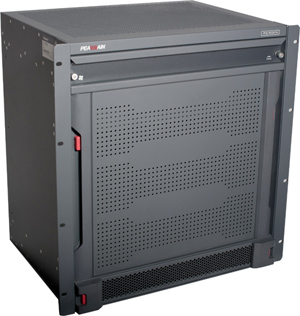

PE90FH系列高清数字矩阵红苹果PE90FH高清数字矩阵是用于高清/标清、数字/模拟等多种视频上墙的专用设备。系统核心基于超大规模FPGA阵列数字视频处理、背板交换技术、视频编解码技术、流媒体适配技术和视频存储技术，支持1920×1080P（逐行）分辨率，即“全高清”（简称“FH”）。向下兼容标清视频，同时具有多通道视频拼接叠加的功能和多个通道整合拼接超大屏幕输出的能力。● 支持全高清（1920x1080@60，3Gbps）视频交换，最大支持60路数字视频输入和任意多路网络视频输入● 最大支持240路标清模拟视频输入● 支持多种视频输入接口：高清视频VGA、DVI、HDMI、SDI接口；标清CVBS信号接口● 可选输入分辨率最大支持1920x1080@60，即最大带宽165MHz● 输出为高清DVI、HDMI、SDI接口，标清CVBS接口，编码输出网络IP接口● 支持高清H.264网络视频数据解码，支持标准RTSP协议，最多同时解码256路视频流，解码能力最高支持High Profile(1920x1080@30p)● 支持高清/标清、数字/模拟视频混合上墙，及屏幕任意位置可出现各种类型视频●  输出支持视频分割、缩放、叠加、拼接等图像处理功能，支持图像亮度、对比度调节，最大支持64路分割和拼接（选配），即单机箱最大64屏拼接控制●  支持图像的透明叠加，透明度256级，层数4●  支持输出屏幕任意叠加字符（ASCⅡ字符GB2312/18030字符集汉字和图形）● 支持多种管理接口，以太网、RS422、RS485●  系统采用图形化方式配置和管理，最大限度方便系统管理、操作和维护●  系统支持键盘操作和计算机管理两种方式●  音频输入与视频对应，可使用配套音频箱完成音频切换●  专用控制软件或用户可二次开发的SDK，方便用户系统集成功能简介：n 支持全高清（1920×1080@60p，3Gbps）视频交换 n 高清/标清、数字/模拟等多种视频上墙的专用设备：PE90FH高清数字矩阵支持高清/标清、数字/模拟等多种视频接入，多路数字信号多接口输出。n 便捷简单却功能强大的高清大屏控制：最大支持64路高清视频输出，输入图像中任意64路高清可在屏幕上漫游、分割和拼接。传统的大屏控制系统必须有：VGA矩阵、AV矩阵和专业的大屏控制器等设备，涉及的设备多，系统繁杂，大屏控制器大多为PC架构，稳定性不高。红苹果PE90FH高清数字矩阵自身具备VGA矩阵、AV矩阵、SDI矩阵、DVI矩阵切换和专业的大屏控制器等设备功能，轻松实现图像缩放、叠加、拼接、分割、漫游、融合、透明度调节等丰富功能；1）单屏显示每个单元显示一路图像。每个单元的输入信号可以任意切换2）整屏显示整个屏幕显示一个完整图像。显示的图像可以是复合视频（标清CVBS）、SDI、DVI或IP信号源3)任意分割显示以一个屏为单元可任意64路标清/16路高清分割显示4）图像叠加可将一个或多个信号叠加于其他信号之上5）任意拼接显示任意几个单元显示一路信号6）图像半透明混合处理可将任意一个信号叠加到其他信号的画面上，图像透明度可调，既能看到实时的图像，又不能覆盖其他信号。7）图像漫游显示可将任意一个信号在整个幕墙上随意移动8）图像拉伸可将一个信号在整个幕墙上随意缩放9）背景图像显示/OSD显示在不占用视频输入的情况下，可通过网络在任意大小显示任意多幅静止图像，可以是LOGO信息或者地图n PE90FH高清数字矩为嵌入式设备自建CPU核心采用FPGA技术，稳定性高，可维护性好。n 模块化设计，灵活实用的系统配置 各单板的接口设计标准，与其它设备连接方便。通过兼容背板设计、硬件模块化设计等技术，确保硬件上的可扩展性、可维护性及单板即插即用。通过软件的模块化设计及接口协议的标准化设计，使得软件的维护与升级很方便，易于与未来业务相适配。n 模拟和数字并联混合应用针对目前视频监控系统中的多级联网、数字/模拟、标清/高清并存的现状，红苹果提供的数模结合多级联网解决方案，满足了目前公安系统对网络和高清视频图像的要求，方便了普通模拟视频的接入，保证了新建监控系统的运行，同时可将其他区域的已有系统顺利接入，实现互联互控。普通模拟视频和高清视频分别处理但能实现整体控制，分工明确，集中管理方便实用。PE90FH高清数字矩阵在监控中心直接将高清视频和标清视频上大屏，实现图像的缩放、叠加、拼接等功能，可完全替代大屏控制器，整体造价较低，可行性好，性价比高。n 良好的抗干扰和供电设计PE90FH在产品设计中严格遵循ITU-T相关建议和中国通讯行业标准，并充分考虑到设备可能会在条件较差的机房内工作，选用了最佳电路设计方案及优质防雷器件以增强抗干扰和防雷能力，并能抵御高压、浪涌等严重干扰，系统运行稳定可靠。类型参数视频输入模拟视频连接方式BNC-DB44输入信号1.0Vp-p,阻抗75Ω制式PAL/NTSC/SECAM自适应单板规模去隔行模拟视频：每块单板16路，最多15块单板最大规模240路IP网络视频编码标准H.264/MPEG4传输码流RTSP/RTP码流速率2-8Mbps/路分辨率支持最高1920×1080@60，向下兼容单板规模每块单板4路，最多16块单板，最大规模单机箱最大解码256路D1视频输出VGA/ DVI/HDMI/SDI分辨率支持最大1920x1080@60，向下兼容单板规模每单板4路，最多15块单板最大规模最大60路输入视频输出输出接口类型DVI /BNC输出分辨率1920×1080@60，向下兼容屏幕支持DVI/SDI输出板：每单板支持4个屏幕，最大16单板，即可支持64个屏幕；支持DLP/LCD/DID大屏幕拼接标清BNC输出板：每单板支持16个监视器矩阵切换IP高清矩阵交换能力高速数字背板交换+IP交换非IP高清矩阵交换能力高速数字背板交换，60输入或32输出交换标清矩阵交换能力高速数字背板交换，240路输入或64路输出大屏幕控制拼接能力最大拼接64路拼接（IP信号）视频叠加混合漫游图像可以任意透明度叠加在其余视频之上系统级联级联方式输入输出级联方式，可实现多系统级联背板总线总线类型高速总线槽位数17槽（1个MCU控制板）交换容量28Gbps背板容量384Gbps外部接口其他网络接口64个  RJ45口网管口1个RJ45口USB1个，系统维护报警输入输出RJ45网络方式485口RJ45×4，PTZ控制及键盘（选配）音频处理外置音频箱SD卡MCU板SD卡存储系统日志（选配）键盘红苹果标准键盘PE5125系列/PE5126系列/PE5127系列/PE5128系列电源220V AC±5% ，冗余热备份功耗
